How it works
Electric quarter-turn actuator
The number that matters
Nominal pressure
16barras
The pressure class of the valve body at 20 °C. Working limits depend on the medium and its temperature.
Construction
Parts and materials
La válvula de mariposa está diseñada para su uso como válvula de cierre o regulación para el control de flujo en sistemas de suministro de calor, sistemas de suministro de agua, en procesos tecnológicos de alimentos, químicos, petróleo y gas, pulpa y papel y otras industrias.
B
B
Parámetros técnicos de la válvula de mariposa de agua DNOVA WBV3432P-2W-Fb-H, cuerpo de acero al carbono, disco de acero inoxidable AISI 316L, junta de PTFE y actuador eléctrico QT-N-040EM-O1-24VAC-U1:
| Presión nominal PN, bar | 16 |
| Dirección del flujo | de dos caras |
| Temperatura del medio de trabajo t, °C | -20 a +85 para NBR |
| -20 a +120 para EPDM | |
| -10 a +180 para PTFE | |
| Temperatura ambiente t, °C | -40 a +120 |
| Medio de trabajo | EPDM: agua fría y caliente, aire sin impurezas de aceite y grasa, otros medios neutros al material. |
| PTFE: agua, álcalis, ácidos, disolventes y oxidantes | |
| NBR: agua, aceites minerales, hidrocarburos, | |
| aceites, grasas | |
| Conexión a tubería | entre bridas |

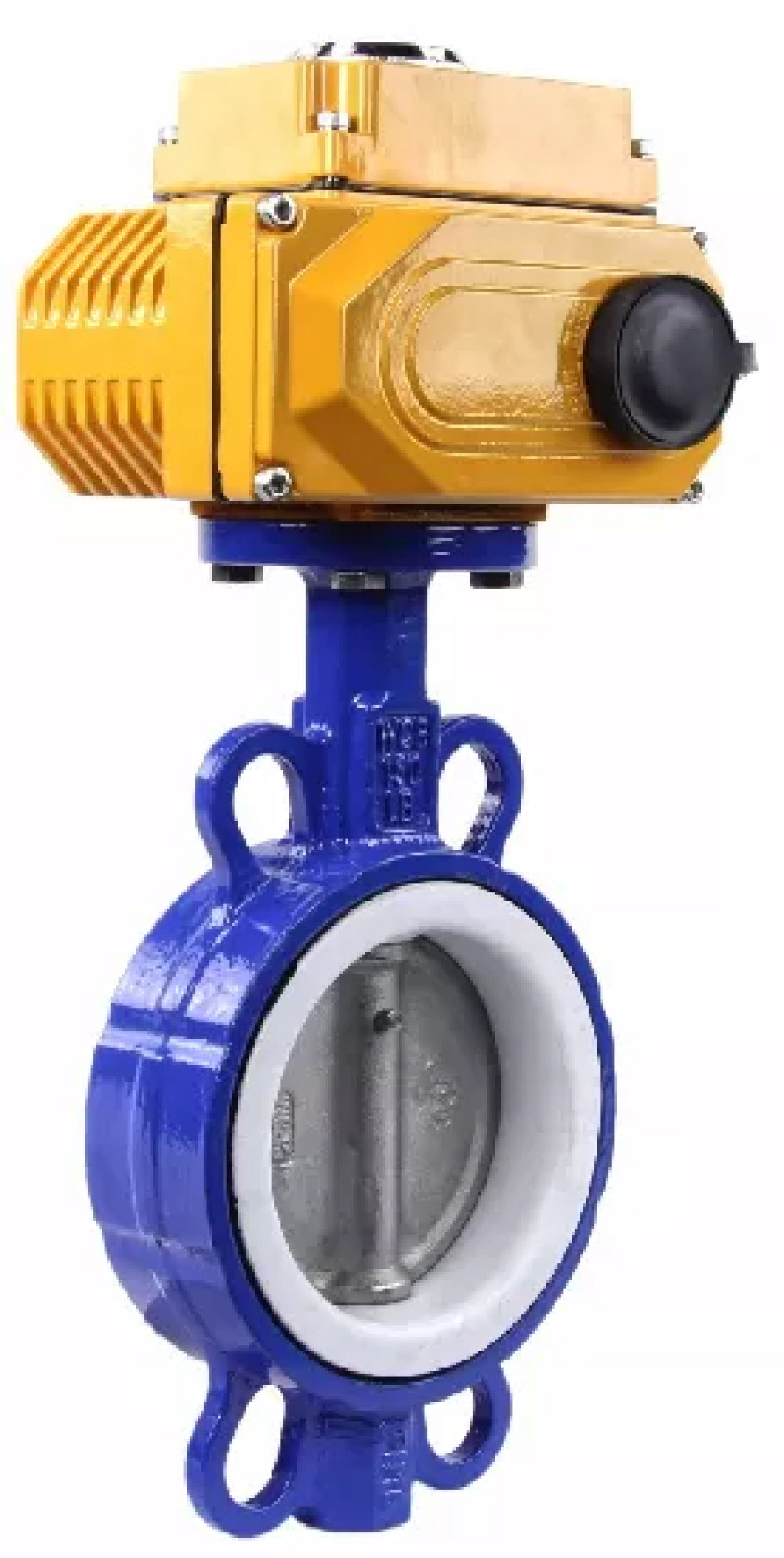

Válvulas de mariposa WBV3432P-2W-Fb-H, material del cuerpo: acero al carbono, material del disco: acero inoxidable AISI 316L, sello: PTFE, con actuador eléctrico QT-N-040EM-O1-24VAC-U1
B
B
Materiales de las válvulas de mariposa DNOVA WBV3432P-2W-Fb-H, material del cuerpo: acero al carbono, material del disco: acero inoxidable AISI 316L, junta: PTFE, con actuador eléctrico QT-N-040EM-O1-24VAC-U1:
| - | Nombre | Material |
| 1 | Cuerpo | acero al carbono WCB |
| 2 | Bofetada | PTFE |
| 3 | Disco | Acero inoxidable AISI 316L |
| 4 | Provenir | Acero inoxidable AISI 316L |
| 5 | Semental | Acero inoxidable AISI 316L |
| 6 | Manga | PTFE |
| 7 | Junta tórica | NBR (nitrilo) |
| 8 | lámina | Acero carbono |
Esquema de piezas y materiales Válvulas de mariposa WBV3432P-2W-Fb-H, material del cuerpo - acero al carbono, material del disco - acero inoxidable AISI 316L, sello - PTFE, con actuador eléctrico QT-N-040EM-O1-24VAC-U1
- Body material
- acero carbono
- Maximum allowable temperature
- 180 °C
- Connection type
- brida compacta
- Control type
- Actuador eléctrico
- Nominal pressure
- 16 barras
- Type of seal
- PTFE
- Coating type
- polvo epoxi
- Disc material
- acero inoxidable AISI 316L
- Actuator cycle time
- 30 segundos.
- Explosion-proof
- No
- Thermal protection
- Sí
- Manual override
- Hexágono
- Type of electric actuator
- cuarto de vuelta
- Feedback sensor
- Interruptores de límite
- Control signal
- ENCENDIDO/APAGADO
- Rated current consumption
- 0,3 A
- Supply voltage
- 24 voltios
- Angle of rotation
- 90°
- Country of origin
- Porcelana
Production. Usually 7–14 business days after you approve the quotation and pay. Made-to-specification items are confirmed in the quotation.
Freight. Not charged at checkout. A manager quotes air and sea freight to your port or airport, and nothing ships until you approve the price and the freight.
To North America. From approval and payment to the destination port or airport: air 14–24 days, sea 32–60 days. Estimates, not guarantees.
Terms. EXW Ningbo or FOB Ningbo Port; CIF on request. The agreed term is written on the Proforma Invoice.
