Descripción
Las válvulas de mariposa DNOVA están diseñadas para su uso como válvulas de cierre o regulación para el control de flujo en sistemas de suministro de calor y agua, en procesos tecnológicos de las industrias alimentaria, química, de petróleo y gas, de pulpa y papel y otras.
La válvula neumática DNOVA 4V320-10 220V se utiliza para cambiar la dirección, iniciar, detener el flujo de aire comprimido en el sistema neumático dependiendo de la acción de control externo.
La unidad de tratamiento de aire AFC2000 está diseñada para limpiar el aire comprimido de humedad y partículas sólidas, eliminar condensados, mantener automáticamente la presión a un nivel preestablecido y suministrar lubricante desde el depósito en el flujo de aire comprimido a los elementos del sistema neumático, con un amplio rango de caudales, desde 500 litros/minuto hasta 10 000 litros/minuto. El lubricador añade aceite con una viscosidad de 32 mm³/s (=cSt) a 40 °C al sistema neumático para la lubricación adicional de componentes de control, como cilindros y válvulas neumáticas.
B
B

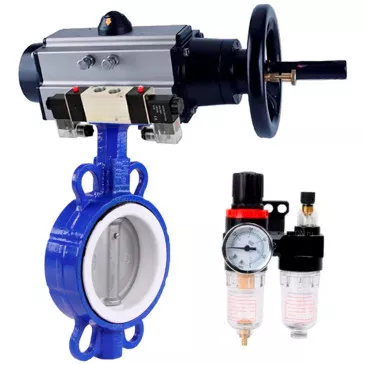

Parámetros técnicos de la válvula de mariposa de agua DNOVA WBV3432P-2W-Fb-H, cuerpo de acero al carbono WCB, disco de acero inoxidable 316L, junta de PTFE, con actuador neumático PA-DA-105-1, con válvula neumática 4V320-10 220V, ATU AFC2000:
|
Parámetro |
Valor |
|
Presión nominal PN, bar |
16 |
|
Temperatura del medio de trabajo, В°C |
De - 29В a 180 |
|
Conexión a tubería |
Entrebridas |
|
Tipo de válvula |
Disco giratorio |
|
Tipo de control |
Actuador neumático |
|
País de fabricación |
Porcelana |
Dimensiones y tamaños de la válvula de mariposa de agua DNOVA WBV3432P-2W-Fb-H, cuerpo - acero al carbono WCB, disco - acero inoxidable 316L, sello - PTFE, con actuador neumático PA-DA-105-1, con válvula neumática 4V320-10 220V, ATU AFC2000:
| Diámetro interior, mm | Largo, mm | Re, mm | Mmm | F, mm | L1, mm | X, mm | Y, mm |
| 40 | 33 | 71 | 166 | 153 | 495 | 88 | 162 |
| 50 | 45 | 73 | 238 | 153 | 495 | 88 | 162 |
| 65 | 48 | 85 | 264 | 153 | 495 | 88 | 162 |
| 80 | 49 | 100 | 276 | 153 | 495 | 88 | 162 |
| 100 | 55 | 131 | 314 | 153 | 495 | 88 | 162 |
| 125 | 58 | 155 | 340 | 153 | 495 | 88 | 162 |
B
Tabla de piezas y materiales de la válvula de mariposa de agua DNOVA WBV3432P-2W-Fb-H, cuerpo - acero al carbono WCB, disco - acero inoxidable 316L, sello - PTFE, con actuador neumático PA-DA-105-1, con válvula neumática 4V320-10 220V, ATU AFC2000:
|
- |
Nombre |
Material |
|
1 |
Cuerpo |
Acero al carbono WCB |
|
2 |
Empaquetadora |
PTFE |
|
3, 4, 5 |
Disco, vástago, perno |
Acero AISI316L |
|
6 |
Cojinete |
PTFE |
|
7 |
Anillo de sellado |
Nitrilo NBR |
|
8 |
Lámina |
Acero carbono |
B
B
Parámetros técnicos del actuador neumático PA-DA-105-1:
| Tipo de actuador neumático | de doble efecto |
| Presión de control, bar | 2 Г· 8 |
| Temperatura de funcionamiento, В°C | -20 a +80 |
| Indicador visual de posición | abierto / cerrado |
| Control manual | volante |
| Ángulo de giro, В° | 90 ± 5 |
| Estándar de conexión superior | Namur |
| Estándar de conexión de aire | Namur |
| Rosca de conexión de suministro de aire | G 1/4Кє |
| Tipo de brida ISO | F07/F10 |
| Tallo cuadrado, mm | 22x22 |
| Peso, kg | 9 |
| Vida media, ciclos cerrados/abiertos | 300 000 |
Actuador neumático PA-DA-105-1
B
B
Dimensiones y dimensiones del actuador neumático PA-DA-105-1:
| A, mm | 495 |
| A1, mm | 461.5 |
| B, mm | 133 |
| C, mm | 109.5 |
| Re, mm | 153 |
| E, mm | 57.5 |
| F, mm | 64 |
| G, mm | 26 |
| Mmm | 80 |
| Yo, mm | 30 |
| N, mm | 22 |
| Ancho, mm | 200 |
| J, mm | 102 |
| K, mm | 70 |
| Largo, mm | M10x16 |
| Mmm | M8x13 |
| Oh, mm | 4 |
| P, mm | 4 |
| Tamaño pequeño | M6 |
| T, mm | 24 |
| U, mm | 32 |
Esquema de dimensiones y dimensiones del actuador neumático PA-DA-105-1
B
B
Tabla de piezas y materiales del actuador de aire PA-DA-105-1:
| - | Nombre de la pieza | Material |
| 1 | Tornillo indicador | ABS (plástico) |
| 2 | Indicador de posición | ABS (plástico) |
| 3 | Clip de resorte | Acero inoxidable 304 |
| 4 | Arandela | Acero inoxidable 304 |
| 5 | Lavadora externa | Plástico de ingeniería |
| 6 | Tornillo de ajuste | Acero inoxidable 304 |
| 7 | Tuerca | Acero inoxidable 304 |
| 8 | Arandela | Acero inoxidable 304 |
| 9 | Cuerpo | Aleación de aluminio extruido |
| 10 | Pistón | Aleación de aluminio fundido a presión |
| 11 | Junta tórica del pistón | NBR |
| 12 | Grupo de cojinetes | Plástico de ingeniería |
| 13 | Junta tórica de la tapa del extremo | NBR |
| 14 | Tapa del extremo | Aleación de aluminio fundido a presión recubierta de pintura de poliéster. |
| 15 | Tornillo de fijación | Acero inoxidable 304 |
| 16 | Arandela interna | Plástico de ingeniería |
| 17 | Anillo de sellado | NBR |
| 18 | Cojinete | Plástico de ingeniería |
| 19 | Anticipo | Acero aleado |
| 20 | Engranaje | Acero aleado |
| 21 | Cojinete | Plástico de ingeniería |
| 22 | Anillo de sellado | NBR |
Esquema de piezas y materiales del actuador neumático PA-DA-105-1
B
Parámetros técnicos de la válvula neumática DNOVA 4V320-10 220V:
|
Parámetro |
Valor |
|
Tipo de distribuidor neumático |
válvula de carrete |
|
Modelo de distribuidor neumático |
4V320-10 220 V |
|
Presión de funcionamiento, bar |
1,5 g·8 |
|
Tensión de alimentación, V |
220 V |
|
Frecuencia de operación, ciclos/seg |
5 |
B
Parámetros principales de la unidad de tratamiento de aire DNOVA AFC2000:
|
Parámetro |
Valor |
|
Presión de funcionamiento, bar |
8 |
|
Presión máxima, bar |
10 |
|
Rango de presión ajustable, bar |
0,5 g·9 |
|
Presión de ruptura, bar |
15 |
|
Conexión de aire |
1/4" |
|
Temperatura de funcionamiento, В°C |
De -5 a +60 |
|
Tamaño de partículas filtradas, Вµm |
40 |
|
Viscosidad del aceite |
ISO VG 32 |
|
Peso, kg |
0.395 |
|
Composición del conjunto |
Filtro separador de humedad, regulador de presión, lubricador, soporte |
B
