Descripción
Las válvulas de mariposa están diseñadas para usarse como válvulas de cierre o regulación para controlar flujos en sistemas de suministro de calor, sistemas de suministro de agua, en procesos tecnológicos de las industrias alimentaria, química, de petróleo y gas, de pulpa y papel y otras.
Principio de funcionamiento: Las válvulas se abren y cierran girando el disco 90°. La apertura se realiza girando la manivela en sentido antihorario y el cierre en sentido horario.
Los actuadores rotativos neumáticos de doble efecto PA-DA-XXX y los actuadores rotativos neumáticos de doble efecto PA-SA-XXX con resorte de retorno están diseñados para la automatización del control de válvulas industriales con un par máximo de hasta 2128 Nm.
El actuador manual de doble vuelta con engranaje helicoidal HDM y reductor permite ajustar manualmente la posición de la válvula de cierre con un cuarto de vuelta, lo que lo convierte en una alternativa a los actuadores de cuarto de vuelta neumáticos, eléctricos o hidráulicos. Es apto para instalación tanto en interiores como en exteriores. Su diseño modular ofrece la solución más eficiente y eficaz para todas las aplicaciones de control manual.
B
B
Parámetros técnicos de la válvula mariposa de agua DNOVA WBV3131N-2W-Fb-H, material del cuerpo - Acero inoxidable AISI 304, material del disco - Acero inoxidable AISI 304, sello - NBR, actuador neumático PA-DA, volante de doble acción MON:
| Característica | Significado |
| Tipo de puerta | disco giratorio |
| Diámetro | 50-250 milímetros |
| Presión nominal | 16 barras |
| Temperatura del medio de trabajo | -10 a +90 °C |
| Solicitud | Suministro de agua, suministro de calor, industria química, industria del petróleo y el gas, industria alimentaria, industria de pulpa y papel |
| Tipo de conexión | entre bridas |
| Tipo de control | actuador neumático |
| Clase de sellado | A |
| País del fabricante | Porcelana |
| Vida útil | 10 años |
| Garantía | 12 meses. |

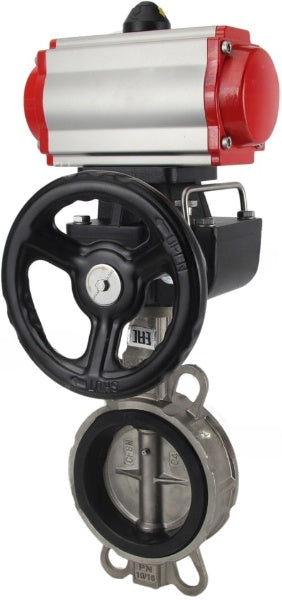

Válvulas de mariposa WBV3131N-2W-Fb-H, material del cuerpo - Acero inoxidable AISI 304, material del disco - Acero inoxidable AISI 304, junta - NBR, actuador neumático PA-DA, volante de doble acción MON
B
Dimensiones y dimensiones de válvulas de mariposa DNOVA WBV3131N-2W-Fb-H, material del cuerpo - Acero inoxidable AISI 304, material del disco - Acero inoxidable AISI 304, junta - NBR, actuador neumático PA-DA, volante de doble acción MON:
| Diámetro | A, mm | B, mm | C, mm | PCD, mm | Diámetro interior, mm | Mmm | QВ° |
| DN50 | 72.5 | 130.5 | 43 | 125 | 19 | 220 | 45 |
| DN65 | 77.5 | 146.5 | 46 | 145 | 19 | 220 | 45 |
| DN80 | 92 | 156 | 46 | 160 | 19 | 220 | 22.5 |
| DN100 | 109 | 168.5 | 52 | 180 | 19 | 260 | 22.5 |
| DN125 | 127 | 190.5 | 56 | 210 | 19 | 260 | 22.5 |
| DN150 | 141 | 213.5 | 56 | 240 | 23 | 260 | 22.5 |
| DN200 | 166 | 246.5 | 60 | 295 | 23 | - | 15 |
| DN250 | 203 | 283 | 68 | 355 | 28 | - | 15 |
Boceto Válvulas de mariposa WBV3131N-2W-Fb-H, material del cuerpo - Acero inoxidable AISI 304, material del disco - Acero inoxidable AISI 304, sello - NBR, actuador neumático PA-DA, volante de doble acción MON
B
B
Materiales de las válvulas de mariposa DNOVA WBV3131N-2W-Fb-H, material del cuerpo - Acero inoxidable AISI 304, material del disco - Acero inoxidable AISI 304, junta - NBR, actuador neumático PA-DA, volante de doble acción MON:
| - | Nombre de la pieza | Material |
| 1 | Cuerpo | acero inoxidable 304 |
| 2 | Disco | acero inoxidable 304 |
| 3 | Junta del asiento | NBR |
| 4 | Provenir | acero inoxidable SS 416 |
| 5 | Manejar | acero carbono |
Esquema de piezas y materiales Válvulas de mariposa WBV3131N-2W-Fb-H, material del cuerpo - Acero inoxidable AISI 304, material del disco - Acero inoxidable AISI 304, junta - NBR, actuador neumático PA-DA, volante de doble acción MON
B
B
Datos técnicos de los actuadores neumáticos PA-DA:
| Diseño | Doble acción |
| Presión nominal PN, bar | 12 |
| Presión de trabajo, bar | 2...8 |
| Medio de trabajo | Aire comprimido filtrado o gases no agresivos, aceites |
| Diámetro máximo de partícula | menos de 30 Вµm2 |
| Temperatura de funcionamiento t, °C | - 20 a +80 - 40 a +80 (versión de baja temperatura) - 20 a +160 (en aire seco) |
| Rango de ajuste | В± 5 В° para rotación a 0 В° y 90 В° |
| Anulación manual | es |
| Indicador de posición | abierto/cerrado |
| Entorno operativo | Interior y exterior. (Todas las piezas internas y externas tienen un revestimiento anticorrosivo). |
Actuador neumático PA-DA
B
B
Materiales de los componentes del actuador neumático PA-DA:
| - | Nombre | Material |
| 1 | Recinto | aluminio extruido |
| 2 | Tapones laterales | aluminio fundido |
| 3 | Engranaje | acero inoxidable |
| 4 | Pistón | acero/aluminio |
| 5 | Tapones | acero inoxidable |
| 6 | Anillo de pistón | NBR |
| 7 | Ballestas | acero para resortes |
| 8 | Cojinete de pistón | plástico de ingeniería |
| 9 | Anillo de pistón | NBR |
| 10 | Enchufar | NBR |
| 11 | Anillo de empuje | plástico de ingeniería |
| 12 | Anillo | plástico de ingeniería |
| 13 | Arandela | acero inoxidable |
| 14 | Clip de resorte | acero inoxidable |
| 15 | Indicador | plástico |
| 16 | Carcasa del indicador | plástico |
| 17 | Cojinete | plástico de ingeniería |
| 18 | Leva | acero |
| 19 | Cojinete | NBR |
| 20 | Cojinete | plástico de ingeniería |
| 21 | Cojinete | plástico de ingeniería |
| 22 | Anillo de sellado | NBR |
| 23 | Anillo de sellado | NBR |
| 24 | Cojinete | acero inoxidable |
| 25 | Tuerca de ajuste | acero inoxidable |
| 26 | Tornillo de ajuste | acero inoxidable |
| 27 | Manga | aluminio |
Esquema de piezas y materiales del actuador neumático PA-DA
B
B
Parámetros técnicos del volante MON:
| Nombre | Valor |
| Versión climática | U, UHL, T, OM |
| Grado de protección, IP | 67 |
| Tipo de conexión | ISO 5211 |
Doblador manual MON
B
B
Dimensiones y dimensiones del volante MON:
| Modelo | MON1-250-T26-ISO | MON2-450-T28-ISO | MON3-700-T38-ISO | MON4-1200-T54-ISO |
| b1, mm | 14 | 17 | 22 | 27 |
| N, mm | 22 | 22 | 28 | 32 |
| b2, mm | 14 | 17 | 22 | 27 |
| Mmm | 16 | 18 | 22 | 30 |
| D1, mm | Г˜50 | G70 | G102 | G102 |
| 4-M1, mm | 4-M6 | 4-M8 | 4-M10 | 4-M10 |
| D2, mm | G70 | G102 | G125 | G125 |
| 4-M2, mm | 4-M8 | 4-M10 | 4-M12 | 4-M12 |
| E, mm | 70x70 | 95x95 | 114x114 | 129x129 |
| D3, mm | Г˜50 | G70 | G102 | G125 |
| 4-Г˜1, mm | 4-Г˜6.5 | 4-Г˜8.5 | 4-Г˜10.5 | 4-Г˜12.5 |
| D4, mm | G70 | G102 | G125 | G140 |
| 4-Г˜2, mm | 4-Г˜8.5 | 4-Г˜10.5 | 4-Г˜12.5 | 4-Г˜16.5 |
| A, mm | 90 | 125 | 140 | 188.5 |
| B, mm | 55 | 64 | 71 | 93 |
| °C, mm | G˜88 | G110 | G129 | G174 |
| F, mm | 115 | 135 | 166 | 202 |
| T, mm | 44 | 62.5 | 70 | 94 |
| Y, mm | 145 | 178 | 212 | 280 |
| Mmm | 120 | 133 | 180 | 195 |
| Tamaño pequeño | 53 | 56.5 | 68.7 | 84 |
| K, mm | 10 | 13 | 12.5 | 15 |
| Г˜ volante, mm | 180 | 200 | 280 | 320 |
Boceto de dimensiones y dimensiones del volante MON
B
B
Materiales del volante MON:
| - | Nombre | Material |
| 1 | Vástago para montaje del actuador neumático | Acero 45 |
| 2 | Anillo de sellado | EPDM |
| 3 | Muelle de fijación | Acero para resortes |
| 4 | Cubierta del extremo superior | aleación de aluminio |
| 5 | Tornillo | Acero 304 |
| 6 | Soporte de bloqueo (varilla principal) | Acero 304 |
| 7 | Alojamiento | aleación de aluminio |
| 8 | Anillo de sellado | EPDM |
| 9 | Unidad de engranajes | Hierro fundido BCh50 |
| 10 | Acoplamiento de transición | Hierro fundido BCh40 |
| 11 | Vástago de engranaje | Hierro fundido BCh40 |
Materiales del volante
