Las válvulas de mariposa están diseñadas para usarse como válvulas de cierre o regulación para controlar flujos en sistemas de suministro de calor, sistemas de suministro de agua, en procesos tecnológicos de las industrias alimentaria, química, de petróleo y gas, de pulpa y papel y otras.

Principio de funcionamiento: Las válvulas se abren y cierran girando el disco 90°. La apertura se realiza girando la manivela en sentido antihorario y el cierre en sentido horario.

Los actuadores rotativos neumáticos de doble efecto PA-DA-XXX y los actuadores rotativos neumáticos con resorte de retorno PA-SA-XXX están diseñados para la automatización del proceso de control de válvulas industriales con un par máximo de hasta 2128 Nm.

Las válvulas neumáticas se utilizan para el control en sistemas neumáticos con superficie de acoplamiento NAMUR, para su instalación a través de orificios en el cuerpo. El control electromagnético se realiza mediante bobinas de tensión de 12 CA, 12 CC, 24 CA, 24 CC, 110 CA y 220 CA. Según el modelo, las válvulas tienen control unidireccional o bidireccional. Las válvulas neumáticas accionadas por solenoide ofrecen una amplia gama de modelos e incluyen tipos de conmutación comunes para válvulas neumáticas de tres (3/2) y cinco (5/2 y 5/3) líneas. Diseñadas para su uso con actuadores neumáticos de cuarto de vuelta.

El actuador manual de doble vuelta con engranaje helicoidal HDM y reductor permite ajustar manualmente la posición de la válvula de cierre con un cuarto de vuelta, lo que lo convierte en una alternativa a los actuadores de cuarto de vuelta neumáticos, eléctricos o hidráulicos. Es apto para instalación tanto en interiores como en exteriores. Su diseño modular ofrece la solución más eficiente y eficaz para todas las aplicaciones de control manual.

B

B

Parámetros técnicos de la válvula de mariposa de agua DNOVA WBV3131N-2W-Fb-H, material del cuerpo - Acero inoxidable AISI 304, material del disco - Acero inoxidable AISI 304, sello - NBR, actuador neumático PA-DA doble acción, volante MON 4V320-08 220V:

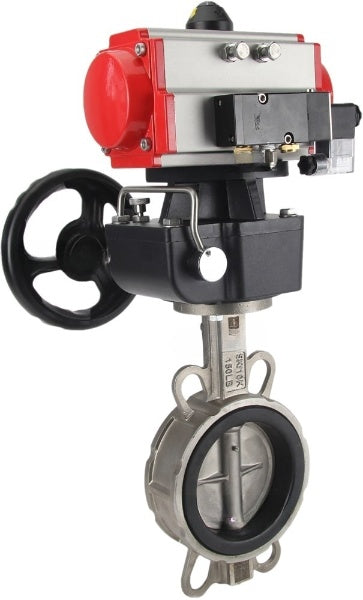

Válvulas de mariposa WBV3131N-2W-Fb-H, material del cuerpo - Acero inoxidable AISI 304, material del disco - Acero inoxidable AISI 304, junta - NBR, actuador neumático PA-DA doble acción, volante MON 4V320-08 220V

B

B

Dimensiones y dimensiones de válvulas de mariposa DNOVA WBV3131N-2W-Fb-H, material del cuerpo - Acero inoxidable AISI 304, material del disco - Acero inoxidable AISI 304, junta - NBR, actuador neumático PA-DA doble acción, volante 4V320-08 220V MON:

Diámetro	A, mm	B, mm	C, mm	PCD, mm	Diámetro interior, mm	Mmm	QВ°
DN50	72.5	130.5	43	125	19	220	45
DN65	77.5	146.5	46	145	19	220	45
DN80	92	156	46	160	19	220	22.5
DN100	109	168.5	52	180	19	260	22.5
DN125	127	190.5	56	210	19	260	22.5
DN150	141	213.5	56	240	23	260	22.5
DN200	166	246.5	60	295	23	-	15
DN250	203	283	68	355	28	-	15

Boceto Válvulas de mariposa WBV3131N-2W-Fb-H, material del cuerpo - Acero inoxidable AISI 304, material del disco - Acero inoxidable AISI 304, sello - NBR, actuador neumático PA-DA doble acción, volante MON 4V320-08 220V

B

B

Materiales de las válvulas de mariposa DNOVA WBV3131N-2W-Fb-H, material del cuerpo - Acero inoxidable AISI 304, material del disco - Acero inoxidable AISI 304, junta - NBR, actuador neumático PA-DA doble acción, volante 4V320-08 220V MON:

Esquema de piezas y materiales Válvulas de mariposa WBV3131N-2W-Fb-H, material del cuerpo - Acero inoxidable AISI 304, material del disco - Acero inoxidable AISI 304, junta - NBR, actuador neumático PA-DA doble acción, volante MON 4V320-08 220V

B

B

Datos técnicos de los actuadores neumáticos PA-DA:

-	Nombre	Material
1	Recinto	aluminio extruido
2	Tapones laterales	aluminio fundido
3	Engranaje	acero inoxidable
4	Pistón	acero/aluminio
5	Tapones	acero inoxidable
6	Anillo de pistón	NBR
7	Ballestas	acero para resortes
8	Cojinete de pistón	plástico de ingeniería
9	Anillo de pistón	NBR
10	Enchufar	NBR
11	Anillo de empuje	plástico de ingeniería
12	Anillo	plástico de ingeniería
13	Arandela	acero inoxidable
14	Clip de resorte	acero inoxidable
15	Indicador	plástico
16	Carcasa del indicador	plástico
17	Cojinete	plástico de ingeniería
18	Leva	acero
19	Cojinete	NBR
20	Cojinete	plástico de ingeniería
21	Cojinete	plástico de ingeniería
22	Anillo de sellado	NBR
23	Anillo de sellado	NBR
24	Cojinete	acero inoxidable
25	Tuerca de ajuste	acero inoxidable
26	Tornillo de ajuste	acero inoxidable
27	Manga	aluminio

Esquema de piezas y materiales del actuador neumático PA-DA

B

B

Parámetros técnicos de la válvula neumática 4V320-08 220V:

Nombre	significado
Tipo de válvula neumática	válvula de corredera
Presión de trabajo, bar	1,5 g·8
Tensión de alimentación, V	220 V
Potencia total, Va	4.5
Control	electromagnético de doble cara
Frecuencia de operación, ciclo/seg.	5

Válvula neumática 4V320-08 220V

B

B

Dimensiones y dimensiones de la válvula neumática 4V320-08 220V:

Modelo de válvula neumática	4V320-08
A, mm	71.9
B, mm	45
C, mm	94.4
Re, mm	27
E, mm	69
F, mm	40
Yo, mm	24
K, mm	40
Largo, mm	188.8
Mmm	69.4
N, mm	50
Oh, mm	82.4
P, mm	24
Tamaño pequeño	20
T, mm	6.5
U, mm	2.4
V, mm	4
Mmm	82.4

Boceto de dimensiones y dimensiones de la válvula neumática 4V320-08 220V

B

B

Parámetros técnicos del volante MON:

Nombre	Valor
Versión climática	U, UHL, T, OM
Grado de protección, IP	67
Tipo de conexión	ISO 5211

Doblador manual MON

B

B

Dimensiones y dimensiones del volante MON:

Modelo	MON1-250-T26-ISO	MON2-450-T28-ISO	MON3-700-T38-ISO	MON4-1200-T54-ISO
b1, mm	14	17	22	27
N, mm	22	22	28	32
b2, mm	14	17	22	27
Mmm	16	18	22	30
D1, mm	Г˜50	G70	G102	G102
4-M1, mm	4-M6	4-M8	4-M10	4-M10
D2, mm	G70	G102	G125	G125
4-M2, mm	4-M8	4-M10	4-M12	4-M12
E, mm	70x70	95x95	114x114	129x129
D3, mm	Г˜50	G70	G102	G125
4-Г˜1, mm	4-Г˜6.5	4-Г˜8.5	4-Г˜10.5	4-Г˜12.5
D4, mm	G70	G102	G125	G140
4-Г˜2, mm	4-Г˜8.5	4-Г˜10.5	4-Г˜12.5	4-Г˜16.5
A, mm	90	125	140	188.5
B, mm	55	64	71	93
°C, mm	G˜88	G110	G129	G174
F, mm	115	135	166	202
T, mm	44	62.5	70	94
Y, mm	145	178	212	280
Mmm	120	133	180	195
Tamaño pequeño	53	56.5	68.7	84
K, mm	10	13	12.5	15
Г˜ volante, mm	180	200	280	320

Boceto de dimensiones y dimensiones del volante MON

B

B

Materiales del volante MON:

-	Nombre	Material
1	Vástago para montaje del actuador neumático	Acero 45
2	Anillo de sellado	EPDM
3	Muelle de fijación	Acero para resortes
4	Cubierta del extremo superior	aleación de aluminio
5	Tornillo	Acero 304
6	Soporte de bloqueo (varilla principal)	Acero 304
7	Alojamiento	aleación de aluminio
8	Anillo de sellado	EPDM
9	Unidad de engranajes	Hierro fundido BCh50
10	Acoplamiento de transición	Hierro fundido BCh40
11	Vástago de engranaje	Hierro fundido BCh40

Materiales del volante
