Descripción
Las válvulas de mariposa están diseñadas para usarse como válvulas de cierre o regulación para controlar flujos en sistemas de suministro de calor, sistemas de suministro de agua, en procesos tecnológicos de las industrias alimentaria, química, de petróleo y gas, de pulpa y papel y otras.
Principio de funcionamiento: Las válvulas se abren y cierran girando el disco 90°. La apertura se realiza girando la manivela en sentido antihorario y el cierre en sentido horario.
El reductor HAM permite ajustar manualmente la posición del cuerpo de cierre con un cuarto de vuelta, lo que lo convierte en una alternativa a los actuadores neumáticos, eléctricos o hidráulicos de cuarto de vuelta. Es adecuado para válvulas de bola, válvulas de mariposa, válvulas con un ángulo de giro de 90°, así como para controlar compuertas de aire.
B
B
Parámetros técnicos de la válvula de mariposa de agua DNOVA WBV3131N-2W-Fb-H, material del cuerpo: acero inoxidable AISI 304, material del disco: acero inoxidable AISI 304, sello: NBR, caja de engranajes HAM RQN:
| Tipo de puerta | disco giratorio |
| Diámetro | 50-300 milímetros |
| Presión nominal | 16 barras |
| Temperatura media | -10 a +90 °C |
| Solicitud | Suministro de agua, suministro de calor, industria química, industria del petróleo y el gas, industria alimentaria, industria de pulpa y papel |
| Tipo de conexión | entre bridas |
| Tipo de control | Manual (manija, caja de cambios) |
| Clase de sellado | A |
| País del fabricante | Porcelana |
| Vida útil | 10 años |
| Garantía | 12 meses. |

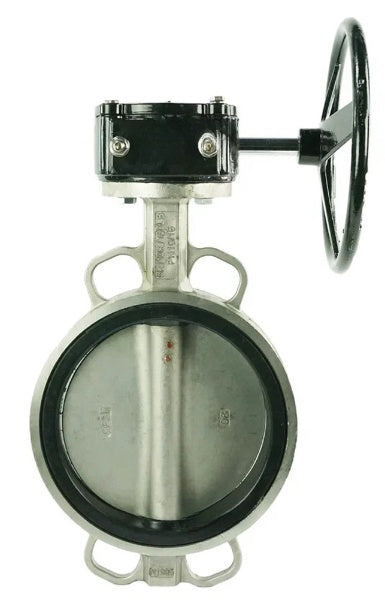

Válvulas de mariposa WBV3131N-2W-Fb-H, material del cuerpo: acero inoxidable AISI 304, material del disco: acero inoxidable AISI 304, junta: NBR, reductor HAM RQN
B
B
Dimensiones y dimensiones de las válvulas de mariposa DNOVA WBV3131N-2W-Fb-H, material del cuerpo - Acero inoxidable AISI 304, material del disco - Acero inoxidable AISI 304, junta - NBR, reductor HAM RQN:
| DN | A, mm | B, mm | C, mm | PCD, mm | Diámetro interior, mm | Mmm | QВ° |
| 50 | 72.5 | 130.5 | 43 | 125 | 19 | 220 | 45 |
| 65 | 77.5 | 146.5 | 46 | 145 | 19 | 220 | 45 |
| 80 | 92 | 156 | 46 | 160 | 19 | 220 | 22.5 |
| 100 | 109 | 168.5 | 52 | 180 | 19 | 260 | 22.5 |
| 125 | 127 | 190.5 | 56 | 210 | 19 | 260 | 22.5 |
| 150 | 141 | 213.5 | 56 | 240 | 23 | 260 | 22.5 |
| 200 | 166 | 246.5 | 60 | 295 | 23 | - | 15 |
| 250 | 203 | 283 | 68 | 355 | 28 | - | 15 |
| 300 | 236 | 318 | 78 | 410 | 28 | - | 15 |
Boceto Válvulas de mariposa DNOVA WBV3131N-2W-Fb-H, material del cuerpo - Acero inoxidable AISI 304, material del disco - Acero inoxidable AISI 304, sello - NBR, reductor HAM RQN
B
B
Materiales de las válvulas de mariposa DNOVA WBV3131N-2W-Fb-H, material del cuerpo - Acero inoxidable AISI 304, material del disco - Acero inoxidable AISI 304, sello - NBR, caja de engranajes HAM RQN:
| - | Nombre de la pieza | Material |
| 1 | Cuerpo | acero inoxidable 304 |
| 2 | Disco | acero inoxidable 304 |
| 3 | Junta del asiento | NBR |
| 4 | Provenir | acero inoxidable SS 416 |
| 5 | Manejar | acero carbono |
Esquema de piezas y materiales Válvulas de mariposa WBV3131N-2W-Fb-H, material del cuerpo - Acero inoxidable AISI 304, material del disco - Acero inoxidable AISI 304, sello - NBR, caja de engranajes HAM RQN
B
B
Principales datos técnicos y características de los reductores HAM RQNx-xZ-x:
| Temperatura ambiente, °C | -30 a +120 |
| Clase de protección del recinto | IP67 |
| Solicitud | Para diversas industrias donde se requiere control del flujo de fluidos |
| Montaje | horizontal/vertical |
| Ajuste de carrera | 0 - 90 ° (ajustable ± 5 °) |
| Estándar de conexión | ISO 5211 |
Cajas de cambios HAM
B
B
Materiales básicos de los componentes de la caja de cambios HAM:
| - | Nombre | Material |
| 1 | Tornillo | acero inoxidable 304 |
| 2 | Índice | Plástico ABS |
| 3 | Cubrir | aleación de aluminio |
| 4 | Anillo de sellado | NBR70 |
| 5 | Alfiler | acero negro |
| 6 | Engranaje helicoidal | hierro dúctil |
| 7 | Sello | NBR70 |
| 8 | Alojamiento | aleación de aluminio |
| 9 | Perno de ajuste | acero negro |
| 10 | Empaquetadora | acero inoxidable 304 |
| 11 | Tuerca de ajuste | acero inoxidable 304 |
| 12 | Tapa de tuerca | NBR70 |
| 13 | Cojinete | acero en polvo |
| 14 | Eje sin fin | acero 45 |
| 15 | Sello | NBR70 |
| 16 | Eje de transmisión | acero inoxidable 304 |
| 17 | Volante | acero al carbono recubierto de poliéster |
| 18 | Alfiler | acero negro |
Bosquejo HAM RQNx-xZ-x
B
B
Dimensiones generales y de montaje de los reductores HAM RQNx-xZ-x:
| Modelo | JAMÓN RQN1-180Z-T40 |
JAMÓN RQN2-300Z-T37 |
JAMÓN RQN3-540Z-T36 |
JAMÓN RQN4-675Z-T36 |
JAMÓN RQN5-1500Z-T50 |
| Re, mm | 80 | 100 | 120 | 142 | 175 |
| D1, mm | 70 | 90 | 102 | 125 | 140 |
| D2, mm | 50 | 70 | 70 | 102 | 102 |
| n-M1 | 4-M6x10 | 4-M8x12 | 4-M8x10 | 4-M8x10 | 4-M8x10 |
| n-M2 | 4-M8x12 | 4-M10x12 | 4-M10x15 | 4-M12x18 | 4-M16x24 |
| Tamaño pequeño | 17x17 | 17x17 | 22x22 | 24x24 | 27x27 |
| Largo, mm | 115 | 130 | 150 | 180 | 220 |
| L1, mm | 50 | 58 | 65 | 80 | 95 |
| L2, mm | 42 | 50 | 60 | 60 | 78 |
| Mmm | 48 | 58 | 58 | 74 | 84 |
| Alto 1, mm | 19 | 18 | 18 | 21 | 51 |
| d1, mm | 20 | 20 | 20 | 20 | 25 |
| L3, mm | 160 | 160 | 215 | 225 | 325 |
| Ancho, mm | 140 | 200 | 250 | 300 | 400 |
Bosquejo HAM RQNx-xZ-x
B
B
Datos técnicos de los reductores HAM RQNx-xZ-x:
| Modelo | JAMÓN RQN1-180Z-T40 |
JAMÓN RQN2-300Z-T37 |
JAMÓN RQN3-540Z-T36 |
JAMÓN RQN4-675Z-T36 |
JAMÓN RQN5-1500Z-T50 |
| Relación de transmisión | 40:1 | 37:1 | 36:1 | 36:1 | 50:1 |
| Par motor, Nm | 180 | 300 | 540 | 675 | 1500 |
| Tipo de brida ISO | F05/F07 | F07/F09 | F07/F10 | F10/F12 | F10/F14 |
| Peso, kg | 1.2 | 2 | 2.8 | 4.8 | 11 |
