Descripción
La válvula de mariposa está diseñada para ser utilizada como válvula de cierre o control para controlar flujos en sistemas de suministro de calor, suministro de agua, en procesos tecnológicos en las industrias alimentaria, química, de petróleo y gas, de pulpa y papel y otras.
Principio de funcionamiento: Las válvulas se abren y cierran girando el disco 90°. La apertura se realiza girando la manivela en sentido antihorario y el cierre en sentido horario.
El reductor DNOVA HGBF permite ajustar manualmente la posición del elemento de cierre con un cuarto de vuelta, lo que lo convierte en una alternativa a los actuadores neumáticos, eléctricos o hidráulicos de cuarto de vuelta. Es adecuado para válvulas de bola, válvulas de mariposa, válvulas con un ángulo de rotación de 90° y para controlar compuertas de aire.
B
B

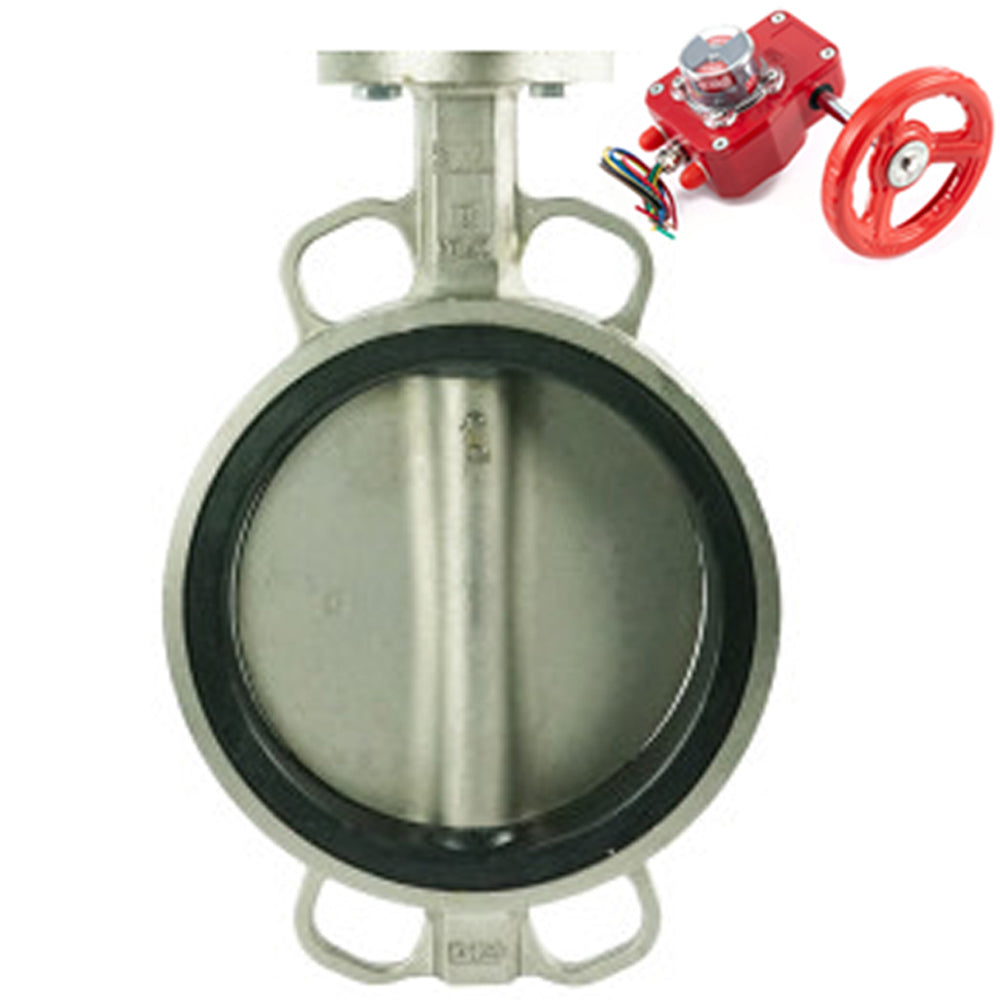

Características técnicas de las válvulas de mariposa DNOVA WBV3131N-2W-Fb DN50-300 PN16, acero inoxidable 304, NBR:
| Característica | Significado |
| Tipo de obturador | disco giratorio |
| Diámetro | 50-300 milímetros |
| Presión nominal | 16 barras |
| Temperatura del entorno de trabajo | de -10 a +90 °C |
| Solicitud | Suministro de agua, suministro de calor, industria química, industria del petróleo y el gas, industria alimentaria, industria de pulpa y papel |
| Tipo de conexión | entre bridas |
| Tipo de control | Manual (manija, caja de cambios) |
| Clase de sellado | A |
| Vida útil | 10 años |
| Garantizar | 12 meses |
B
B
Características técnicas de los reductores DNOVA HGBF RQN:
| Característica | Significado |
| Temperatura del entorno de trabajo | de -30 a +120 °C |
| Solicitud | Suministro de agua, suministro de calor, industria química, industria del petróleo y el gas, industria alimentaria, industria de pulpa y papel |
| Tipo de conexión | ISO 5211 |
B
B
Esquema de dimensiones de válvulas de mariposa DNOVA WBV3131N-2W-Fb DN50-300 PN16, acero inoxidable 304, NBR
B
Dimensiones generales y de instalación de válvulas de mariposa DNOVA WBV3131N-2W-Fb DN50-300 PN16, acero inoxidable 304, NBR:
| Diámetro | A, mm | B, mm | C, mm | PCD, mm | Diámetro interior, mm | Mmm | QВ° |
| DN50 | 72.5 | 130.5 | 43 | 125 | 19 | 220 | 45 |
| DN65 | 77.5 | 146.5 | 46 | 145 | 19 | 220 | 45 |
| DN80 | 92 | 156 | 46 | 160 | 19 | 220 | 22.5 |
| DN100 | 109 | 168.5 | 52 | 180 | 19 | 260 | 22.5 |
| DN125 | 127 | 190.5 | 56 | 210 | 19 | 260 | 22.5 |
| DN150 | 141 | 213.5 | 56 | 240 | 23 | 260 | 22.5 |
| DN200 | 166 | 246.5 | 60 | 295 | 23 | - | 15 |
| DN250 | 203 | 283 | 68 | 355 | 28 | - | 15 |
| DN300 | 236 | 318 | 78 | 410 | 28 | - | 15 |
B
B
Esquema de dimensiones de cajas de cambios DNOVA HGBF RQN
B
Dimensiones generales y de instalación de los reductores DNOVA HGBF RQN:
| Modelo | A, mm | B, mm | C, mm | Re, mm | E, mm | F, mm | Mmm | d1, mm | D2, mm | D3, mm |
| HGB-1 | 165 | 127 | 84 | 66 | 12 | 47 | 73 | 35 | 81 | 50/70 |
| HGB-2 | 185 | 142 | 102 | 79 | 12 | 52 | 78 | 42 | 92 | 70(89) |
| HGB-3 | 250 | 190 | 140 | 112 | 16 | 68 | 108 | 55 | 125 | 70/102/125 |
| HGB-4 | 300 | 220 | 164 | 120 | 20 | 71 | 111 | 70 | 140 | 102/140(125) |
B
B
Esquema de materiales de válvulas de mariposa DNOVA WBV3131N-2W-Fb DN50-300 PN16, acero inoxidable 304, NBR
B
B
Materiales de las piezas de las válvulas de mariposa DNOVA WBV3131N-2W-Fb DN50-300 PN16, acero inoxidable 304, NBR:
| No. | Nombre de la pieza | Material |
| 1 | Marco | acero inoxidable 304 |
| 2 | Disco | acero inoxidable 304 |
| 3 | Sello de silla de montar | PTFE |
| 4 | Existencias | Acero inoxidable SS 416 |
| 5 | Palanca | acero carbono |
B
B
Boceto de cajas de cambios DNOVA HGBF RQN
B
Diseño de cajas de engranajes DNOVA HGBF RQN:
| No. | Nombre | Material |
| 1 | Cubierta transparente del indicador | Resina de PC Plycarton |
| 2 | Tornillo | acero 304 |
| 3 | Tornillo | acero 304 |
| 4 | Tapa | ADC 12 de aluminio |
| 5 | Reductor de engranajes helicoidales | hierro fundido QT450 |
| 6 | Tornillo de ajuste | acero 304 |
| 7 | Estante | acero 45 |
| 8 | Caso | caucho de butadieno-acrilonitrilo |
| 9 | Manga | PZ2175 a base de cetonas |
| 10 | Cojinete | acero aleado |
| 11 | Marco | ADC 12 de aluminio |
| 12 | Cojinete | acero aleado |
| 13 | Sello | goma |
| 14 | Arandela | acero 304 |
| 15 | Tornillo | acero 304 |
| 16 | Eje | acero 45 |
| 17 | Interruptor de límite | - |
| 18 | Anillo de sellado | caucho de butadieno-acrilonitrilo |
