How it works
Modulating quarter-turn actuator
The number that matters
Nominal pressure
16barras
The pressure class of the valve body at 20 °C. Working limits depend on the medium and its temperature.
Construction
Parts and materials
Applications
Media and industries
- Agua
- Aire
- Medios neutrales
- Suministro de agua
- Calefacción
- Industria química
- Industria del petróleo y el gas
- Industria alimentaria
Las válvulas de mariposa están diseñadas para usarse como válvulas de cierre o regulación para controlar flujos en sistemas de suministro de calor, sistemas de suministro de agua, en procesos tecnológicos de las industrias alimentaria, química, de petróleo y gas, de pulpa y papel y otras.
Principio de funcionamiento: Las válvulas se abren y cierran girando el disco 90°. La apertura se realiza girando la manivela en sentido antihorario y el cierre en sentido horario.
Los actuadores eléctricos de cuarto de vuelta están diseñados para el control remoto y local de la rotación de 0° ~ 270° de una válvula de cierre de tipos como válvulas de bola, etc.
Principio de funcionamiento: Los actuadores eléctricos se montan directamente en las válvulas de las tuberías. Las dimensiones de montaje cumplen con la norma internacional ISO 05211 / DIN 3337. Cuatro microinterruptores limitan el recorrido del eje de salida hasta las posiciones finales del actuador de la válvula. Los actuadores están diseñados para funcionar en el modo de tiempo nominal corto S2.
B
B

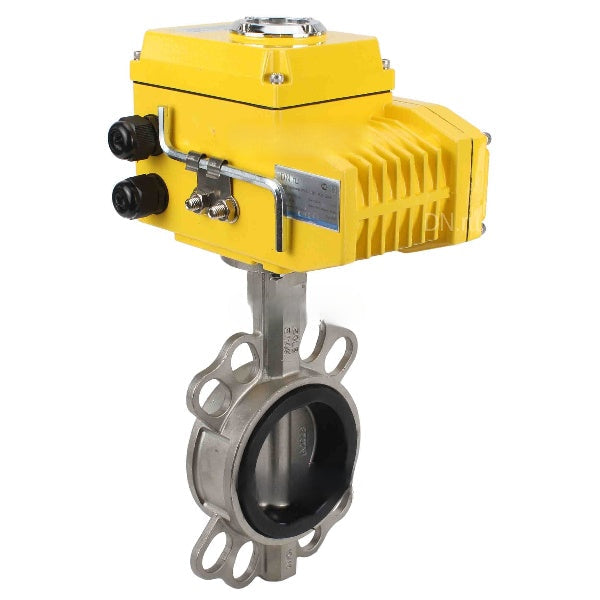

Parámetros técnicos de la válvula de mariposa de agua DNOVA WBV3131E-2W-Fb-H, material del cuerpo: acero inoxidable AISI 304, material del disco: acero inoxidable AISI 304, junta: EPDM, actuador eléctrico QT-N-xEM-A1 220V:
|
Característica |
Valor |
|
Tipo de válvula |
Disco giratorio |
|
Diámetro |
50-200 milímetros |
|
Presión nominal |
16 barras |
|
Temperatura del medio de trabajo |
De -20 a +120 °C |
|
Solicitud |
Abastecimiento de agua, suministro de calor, industria química, industria del petróleo y el gas, industria alimentaria, industria de pulpa y papel |
|
Tipo de conexión |
Entrebridas |
|
Tipo de control |
Actuador eléctrico |
|
Clase de estanqueidad |
A |
|
País de fabricación |
Porcelana |
|
Vida útil |
10 años |
|
Garantía |
12 meses |
Características técnicas de los actuadores de cuarto de vuelta DNOVA QT-N-xEM-A1 220V:
|
Parámetro |
Valor |
|
Tipo de actuador eléctrico |
cuarto de vuelta |
|
Par del actuador |
50-400 Nm |
|
Tensión de alimentación |
220 V |
|
Temperatura ambiente |
De -20 a +70 °C |
|
Solicitud |
Abastecimiento de agua, suministro de calor, industria química, industria del petróleo y el gas, industria alimentaria, industria de pulpa y papel |
|
Tipo de conexión |
ISO 5211 |
B
B
Dimensiones y tamaños de instalación de la válvula de mariposa de agua DNOVA WBV3131E-2W-Fb-H, material del cuerpo - Acero inoxidable AISI 304, material del disco - Acero inoxidable AISI 304, junta - EPDM, actuador eléctrico QT-N-xEM-A1 220V:
| Diámetro | A, mm | B, mm | C, mm | PCD, mm | Diámetro interior, mm | Mmm | QВ° |
| DN50 | 72.5 | 130.5 | 43 | 125 | 19 | 220 | 45 |
| DN65 | 77.5 | 146.5 | 46 | 145 | 19 | 220 | 45 |
| DN80 | 92 | 156 | 46 | 160 | 19 | 220 | 22.5 |
| DN100 | 109 | 168.5 | 52 | 180 | 19 | 260 | 22.5 |
| DN125 | 127 | 190.5 | 56 | 210 | 19 | 260 | 22.5 |
| DN150 | 141 | 213.5 | 56 | 240 | 23 | 260 | 22.5 |
| DN200 | 166 | 246.5 | 60 | 295 | 23 | - | 15 |
| DN250 | 203 | 283 | 68 | 355 | 28 | - | 15 |
| DN300 | 236 | 318 | 78 | 410 | 28 | - | 15 |
B
B
Dimensiones generales y de instalación de los actuadores de cuarto de vuelta DNOVA QT-N-xEM-A1 220V:
| Modelo | X, mm | Z, mm | Y, mm | Mmm | G, mm |
| QT-003 | 123 | 113 | 123 | - | - |
| QT-005 | 160 | 121 | 146 | 40 | 114 |
| QT-008 | 188 | 127 | 145 | 40 | 114 |
| QT-010 | 189 | 129 | 163 | 40 | 114 |
| QT-015 | 189 | 129 | 163 | 40 | 114 |
| QT-030 | 268 | 164 | 212 | 40 | 114 |
| QT-040 | 268 | 164 | 212 | 40 | 114 |
| QT-060 | 268 | 164 | 255 | 40 | 114 |
B
B
Materiales de las piezas de la válvula de mariposa de agua DNOVA WBV3131E-2W-Fb-H, material del cuerpo - Acero inoxidable AISI 304, material del disco - Acero inoxidable AISI 304, junta - EPDM, actuador eléctrico QT-N-xEM-A1 220V:
|
- |
Nombre de la pieza |
Material |
|
1 |
Cuerpo |
Acero inoxidable 304 |
|
2 |
Desct |
Acero inoxidable 304 |
|
3 |
Junta del asiento |
EPDM |
|
4 |
Provenir |
Acero inoxidable SS 416 |
|
5 |
Manejar |
Acero carbono |
B
B
Construcción de actuadores de cuarto de vuelta DNOVA QT-N-xEM-A1 220V:
|
- |
Nombre |
|
1 |
Eje de salida |
|
2 |
Candado de cable |
|
3 |
Limitador mecánico |
|
4 |
Llave manual |
|
5 |
Cuerpo |
|
6 |
Caja modular |
|
7 |
Cubrir |
|
8 |
Ventana de inspección |
|
9 |
Protección contra el polvo |
B
- Body material
- Acero inoxidable AISI 304
- Maximum allowable temperature
- 120 °C
- Connection type
- brida compacta
- Control type
- Actuador eléctrico
- Operating environment
- Agua, Aire y Medios neutrales
- Applications
- Suministro de agua, Calefacción, Industria química, Industria del petróleo y el gas, Industria alimentaria y Industria de pulpa y papel
- Nominal pressure
- 16 barras
- Type of seal
- EPDM
- Disc material
- Acero inoxidable AISI 304
- Explosion-proof
- No
- Manual override
- Hexágono
- Limit switches
- Sí
- Type of electric actuator
- cuarto de vuelta
- Control signal
- 4-20 mA
- Supply voltage
- 220 V
- Country of origin
- Porcelana
