Descripción
Las válvulas de mariposa están diseñadas para usarse como válvulas de cierre o regulación para controlar flujos en sistemas de suministro de calor, sistemas de suministro de agua, en procesos tecnológicos de las industrias alimentaria, química, de petróleo y gas, de pulpa y papel y otras.
Principio de funcionamiento: Las válvulas se abren y cierran girando el disco 90°. La apertura se realiza girando la manivela en sentido antihorario y el cierre en sentido horario.
Los actuadores eléctricos de cuarto de vuelta están diseñados para el control remoto y local de válvulas de cierre de tuberías con válvula de cierre de cuarto de vuelta. Se utilizan en diversos sectores de la economía nacional: gas, petróleo, metalurgia, industria alimentaria, vivienda y servicios públicos, etc.
B
B

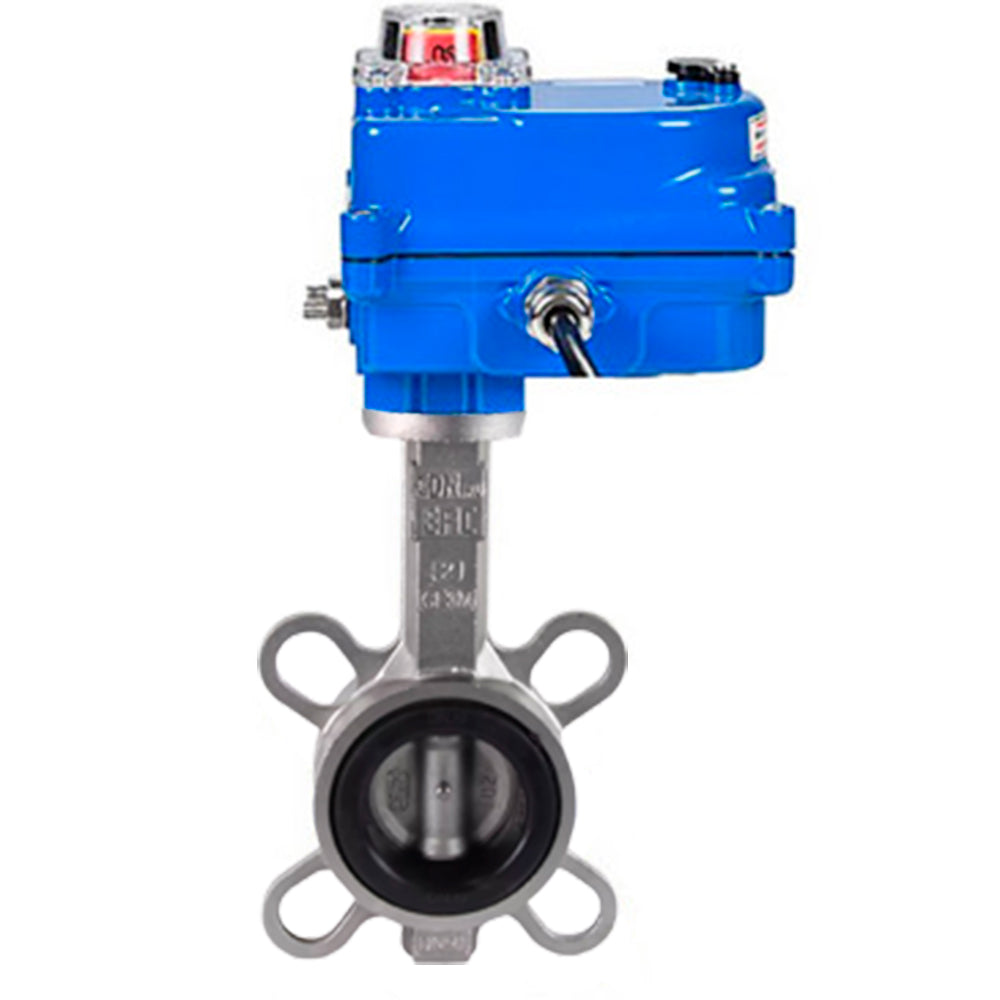

Parámetros técnicos de la válvula de mariposa de agua DNOVA WBV3131E-2W-Fb-H, material del cuerpo: acero inoxidable AISI 304, material del disco: acero inoxidable AISI 304, junta: EPDM, actuador eléctrico QT-N-003EM-O1 azul 24V:
|
Característica |
Valor |
|
Tipo de válvula |
Disco giratorio |
|
Diámetro |
50 mm |
|
Presión nominal |
16 barras |
|
Temperatura del medio de trabajo |
De -20 a +120 °C |
|
Solicitud |
Abastecimiento de agua, suministro de calor, industria química, industria del petróleo y el gas, industria alimentaria, industria de pulpa y papel |
|
Tipo de conexión |
Entrebridas |
|
Tipo de control |
Actuador eléctrico |
|
Clase de estanqueidad |
A |
|
País de fabricación |
Porcelana |
|
Vida útil |
10 años |
|
Garantía |
12 meses |
Características técnicas de los actuadores de cuarto de vuelta DNOVA QT-N-003EM-O1 azul 24V:
|
Parámetro |
Valor |
|
Tipo de actuador eléctrico |
cuarto de vuelta |
|
Par del actuador |
30 Nm |
|
Tensión de alimentación |
24 voltios |
|
Temperatura ambiente |
De -30 a + 60 °C |
|
Solicitud |
Abastecimiento de agua, suministro de calor, industria química, industria del petróleo y el gas, industria alimentaria, industria de pulpa y papel |
|
Tipo de conexión |
ISO 5211 |
B
B
Dimensiones y tamaños de instalación de la válvula de mariposa de agua DNOVA WBV3131E-2W-Fb-H, material del cuerpo - Acero inoxidable AISI 304, material del disco - Acero inoxidable AISI 304, junta - EPDM, actuador eléctrico QT-N-003EM-O1 azul 24V:
| Diámetro | A, mm | B, mm | C, mm | PCD, mm | Diámetro interior, mm | Mmm | QВ° |
| DN50 | 72.5 | 130.5 | 43 | 125 | 19 | 220 | 45 |
| DN65 | 77.5 | 146.5 | 46 | 145 | 19 | 220 | 45 |
| DN80 | 92 | 156 | 46 | 160 | 19 | 220 | 22.5 |
| DN100 | 109 | 168.5 | 52 | 180 | 19 | 260 | 22.5 |
| DN125 | 127 | 190.5 | 56 | 210 | 19 | 260 | 22.5 |
| DN150 | 141 | 213.5 | 56 | 240 | 23 | 260 | 22.5 |
| DN200 | 166 | 246.5 | 60 | 295 | 23 | - | 15 |
| DN250 | 203 | 283 | 68 | 355 | 28 | - | 15 |
| DN300 | 236 | 318 | 78 | 410 | 28 | - | 15 |
B
B
Dimensiones generales y de instalación de los actuadores de cuarto de vuelta DNOVA QT-N-003EM-O1 azul 24V:
| Modelo | Largo, mm | A, mm | B, mm | C, mm | Re, mm | E, mm | F, mm | Mmm | MxM, mm |
| QT-N-003EM-O1 azul | 121 | 79.93 | 20.16 | 25 | 35 | 25 | 35 | 110.2 | 11x11 |
B
B
Materiales de las piezas de la válvula de mariposa de agua DNOVA WBV3131E-2W-Fb-H, material del cuerpo - Acero inoxidable AISI 304, material del disco - Acero inoxidable AISI 304, junta - EPDM, actuador eléctrico QT-N-003EM-O1 azul 24V:
|
- |
Nombre de la pieza |
Material |
|
1 |
Cuerpo |
Acero inoxidable 304 |
|
2 |
Desct |
Acero inoxidable 304 |
|
3 |
Junta del asiento |
EPDM |
|
4 |
Provenir |
Acero inoxidable SS 416 |
|
5 |
Manejar |
Acero carbono |
B
