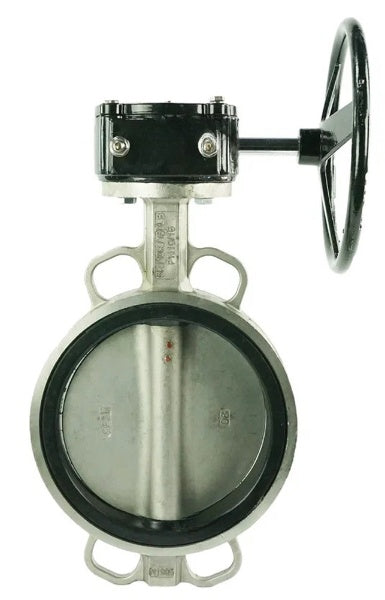

Válvula de mariposa de agua

Las válvulas de mariposa están diseñadas para usarse como válvulas de cierre o regulación para controlar flujos en sistemas de suministro de calor, sistemas de suministro de agua, en procesos tecnológicos de las industrias alimentaria, química, de petróleo y gas, de pulpa y papel y otras.
Principio de funcionamiento: Las válvulas se abren y cierran girando el disco 90°. La apertura se realiza girando la manivela en sentido antihorario y el cierre en sentido horario.

El reductor HAM permite ajustar manualmente la posición del cuerpo de cierre con un cuarto de vuelta, lo que lo convierte en una alternativa a los actuadores neumáticos, eléctricos o hidráulicos de cuarto de vuelta. Es adecuado para válvulas de bola, válvulas de mariposa, válvulas con un ángulo de giro de 90°, así como para controlar compuertas de aire.

B

B

Parámetros técnicos de la válvula de mariposa de agua DNOVA WBV3131E-2W-Fb-H, material del cuerpo: acero inoxidable AISI 304, material del disco: acero inoxidable AISI 304, sello: EPDM, caja de engranajes HAM RQN:

Válvulas de mariposa WBV3131E-2W-Fb-H, material del cuerpo: acero inoxidable AISI 304, material del disco: acero inoxidable AISI 304, junta: EPDM, reductor HAM RQN

B

B

Dimensiones y dimensiones de las válvulas de mariposa DNOVA WBV3131E-2W-Fb-H, material del cuerpo - Acero inoxidable AISI 304, material del disco - Acero inoxidable AISI 304, junta - EPDM, reductor HAM RQN:

DN	A, mm	B, mm	C, mm	PCD, mm	Diámetro interior, mm	Mmm	QВ°
50	72.5	130.5	43	125	19	220	45
65	77.5	146.5	46	145	19	220	45
80	92	156	46	160	19	220	22.5
100	109	168.5	52	180	19	260	22.5
125	127	190.5	56	210	19	260	22.5
150	141	213.5	56	240	23	260	22.5
200	166	246.5	60	295	23	-	15
250	203	283	68	355	28	-	15
300	236	318	78	410	28	-	15

Boceto Válvulas de mariposa DNOVA WBV3131E-2W-Fb-H, material del cuerpo - Acero inoxidable AISI 304, material del disco - Acero inoxidable AISI 304, sello - EPDM, caja de engranajes HAM RQN

B

B

Materiales de las válvulas de mariposa DNOVA WBV3131E-2W-Fb-H, material del cuerpo - Acero inoxidable AISI 304, material del disco - Acero inoxidable AISI 304, junta - EPDM, caja de engranajes HAM RQN:

Esquema de piezas y materiales Válvulas de mariposa WBV3131E-2W-Fb-H, material del cuerpo - Acero inoxidable AISI 304, material del disco - Acero inoxidable AISI 304, junta - EPDM, reductor HAM RQN

B

B

Principales datos técnicos y características de los reductores HAM RQNx-xZ-x:

Temperatura ambiente, °C	-30 a +120
Clase de protección del recinto	IP67
Solicitud	Para diversas industrias donde se requiere control del flujo de fluidos
Montaje	horizontal/vertical
Ajuste de carrera	0 - 90 ° (ajustable ± 5 °)
Estándar de conexión	ISO 5211

Cajas de cambios HAM

B

B

Materiales básicos de los componentes de la caja de cambios HAM:

-	Nombre	Material
1	Tornillo	acero inoxidable 304
2	Índice	Plástico ABS
3	Cubrir	aleación de aluminio
4	Anillo de sellado	NBR70
5	Alfiler	acero negro
6	Engranaje helicoidal	hierro dúctil
7	Sello	NBR70
8	Alojamiento	aleación de aluminio
9	Perno de ajuste	acero negro
10	Empaquetadora	acero inoxidable 304
11	Tuerca de ajuste	acero inoxidable 304
12	Tapa de tuerca	NBR70
13	Cojinete	acero en polvo
14	Eje sin fin	acero 45
15	Sello	NBR70
16	Eje de transmisión	acero inoxidable 304
17	Volante	acero al carbono recubierto de poliéster
18	Alfiler	acero negro

Bosquejo HAM RQNx-xZ-x

B

B

Dimensiones generales y de montaje de los reductores HAM RQNx-xZ-x:

Modelo	JAMÓN RQN1-180Z-T40	JAMÓN RQN2-300Z-T37	JAMÓN RQN3-540Z-T36	JAMÓN RQN4-675Z-T36	JAMÓN RQN5-1500Z-T50
Re, mm	80	100	120	142	175
D1, mm	70	90	102	125	140
D2, mm	50	70	70	102	102
n-M1	4-M6x10	4-M8x12	4-M8x10	4-M8x10	4-M8x10
n-M2	4-M8x12	4-M10x12	4-M10x15	4-M12x18	4-M16x24
Tamaño pequeño	17x17	17x17	22x22	24x24	27x27
Largo, mm	115	130	150	180	220
L1, mm	50	58	65	80	95
L2, mm	42	50	60	60	78
Mmm	48	58	58	74	84
Alto 1, mm	19	18	18	21	51
d1, mm	20	20	20	20	25
L3, mm	160	160	215	225	325
Ancho, mm	140	200	250	300	400

Bosquejo HAM RQNx-xZ-x

B

B

Datos técnicos de los reductores HAM RQNx-xZ-x:

Modelo	JAMÓN RQN1-180Z-T40	JAMÓN RQN2-300Z-T37	JAMÓN RQN3-540Z-T36	JAMÓN RQN4-675Z-T36	JAMÓN RQN5-1500Z-T50
Relación de transmisión	40:1	37:1	36:1	36:1	50:1
Par motor, Nm	180	300	540	675	1500
Tipo de brida ISO	F05/F07	F07/F09	F07/F10	F10/F12	F10/F14
Peso, kg	1.2	2	2.8	4.8	11
