Descripción
La válvula de mariposa está diseñada para ser utilizada como válvula de cierre o regulación para el control de flujo en sistemas de suministro de calor, suministro de agua, en procesos tecnológicos de las industrias alimentaria, química, de petróleo y gas, de pulpa y papel y otras.
Principio de funcionamiento: Las válvulas se abren y cierran girando el disco 90°. La apertura se realiza girando la manivela en sentido antihorario y el cierre en sentido horario.
Los actuadores rotativos neumáticos DNOVA de doble efecto PA-DA-XXX y los actuadores rotativos neumáticos con resorte de retorno PA-SA-XXX están diseñados para automatizar el proceso de control de válvulas industriales con un par máximo de hasta 2128 Nm.
La unidad de interruptor de límite es un dispositivo eléctrico diseñado para abrir y cerrar el circuito de trabajo y visualizar la posición del elemento de cierre de las válvulas de tuberías. Normalmente, una caja sellada contiene dos interruptores mecánicos con voltaje de hasta 250 V, que controlan la posición del vástago del actuador y emiten señales en las posiciones extremas. Están montados sobre la superficie de accionamiento. En la parte superior del bloque del interruptor de límite se encuentra una semiesfera bicolor del indicador visual. Si la válvula de la tubería conectada está cerrada, solo es visible la parte roja de la semiesfera con la inscripción "CERRADO"; si está abierta, solo es visible la parte amarilla con la inscripción "ABIERTO". Este indicador visual es claramente visible a distancia, lo que simplifica la inspección del equipo, y la diferencia de color entre las posiciones abierta y cerrada reduce la probabilidad de una percepción errónea de la información. Gracias al uso de la LSU, es posible transmitir información sobre la posición de la válvula de la tubería (abierta/cerrada) a los sistemas de control automatizados, lo que aumenta la fiabilidad del sistema en su conjunto y simplifica el diagnóstico en caso de detección de fallos.
Un sistema de respaldo manual con un sinfín y un reductor HDM permite ajustar manualmente la posición del elemento de cierre con un cuarto de vuelta, como alternativa a los accionamientos neumáticos, eléctricos o hidráulicos de cuarto de vuelta. Apto para instalación tanto en interiores como en exteriores. El diseño modular del mando manual está diseñado para ofrecer la solución más eficiente y eficaz para todas las tareas de mando manual.
B
B

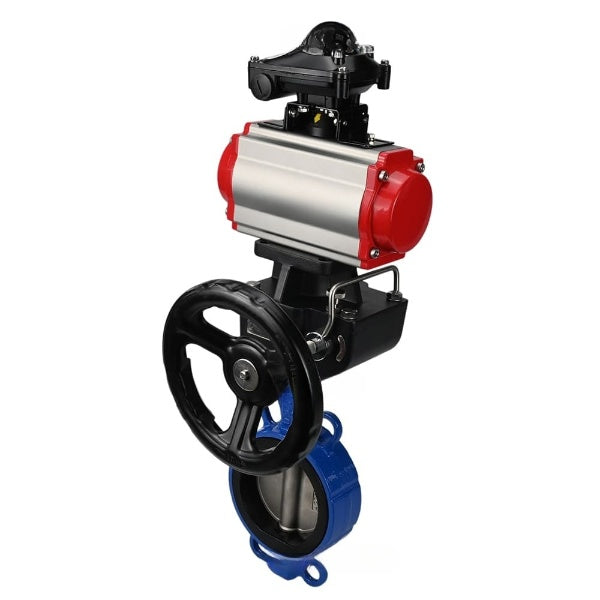

Características técnicas de las válvulas de mariposa DNOVA WBV1632E-2W-Fb-H, material del cuerpo - fundición gris QT450, material del disco - acero inoxidable AISI 316L, junta - EPDM, actuador neumático PA-DA de doble acción, LSU APL-410N EX, volante MON
| Característica | Significado |
| Tipo de obturador | disco giratorio |
| Diámetro | 40-300 milímetros |
| Presión nominal | 16 barras |
| Temperatura del entorno de trabajo | de -20 a +110 °C |
| Solicitud | Suministro de agua, suministro de calor, industria química, industria del petróleo y el gas, industria alimentaria |
| Tipo de conexión | entre bridas |
| Tipo de control | accionamiento neumático |
| Clase de sellado | A |
| Vida útil | 10 años |
| Garantizar | 12 meses |
B
B
Actuadores neumáticos rotativos DNOVA de doble efecto PA-DA-XXX
B
Características técnicas de los actuadores neumáticos rotativos de doble efecto DNOVA PA-DA-XXX:
| Característica | Significado |
| Tipo de accionamiento neumático | doble efecto |
| Par motor | 24-526 Nm |
| Presión nominal | 12 barras |
| Presión de trabajo | 2...8 bares |
| Diámetro máximo de partícula | menos de 30 Вµm2 |
| Entorno de trabajo | Aire comprimido filtrado o gases no agresivos, aceites |
| Rango de ajuste | В±5В° para rotación a 0В° y 90В° |
| Suministro de aire | G1/4" |
| Tipo de conexión | ISO5211 |
B
Bloques de interruptores de límite DNOVA APL-410N EX a prueba de explosiones
Características técnicas de los interruptores de final de carrera antideflagrantes DNOVA APL-410N EX:
| Característica | Significado |
| Modelo de bloque de interruptor de límite | APL-410N EX |
| Protección | IP65 para todo tipo de clima, a prueba de explosiones Exd IIB T6 |
| Temperatura ambiente | de -25 °C a +80 °C |
| Rosca de entrada de cable | 2 x NPT1/2" |
| Bloque de terminales | 8 celdas de 0,05 a 2,5 mm² |
| Corriente nominal | 10 A |
| Tensión nominal | 250 V |
| Interruptores/sensores | dos interruptores mecánicos / dos sensores de proximidad |
| Ángulo de rotación completo | 90° |
| Vida útil | 10 años |
B
B
Reductores (copias de seguridad manuales) DNOVA MON
B
Características técnicas de las cajas de cambios (reductores manuales) DNOVA MON:
| Característica | Significado |
| Horario de trabajo | intermitente, reversible |
| Entorno de trabajo | Aire comprimido filtrado o gases no agresivos, aceites |
| Temperatura de funcionamiento | de -20 °C a +80 °C |
| Desempeño climático | U, UHL, T, OM |
| Mover | límite mecánico 0-90° |
| Grado de protección | IP67 |
| Tipo de conexión | ISO 5211 |
| Solicitud | suministro de agua, calefacción, extinción de incendios, puntos de calefacción |
| Esfuerzo de torsión | 250-1200 Nm |
B
Esquema de dimensiones de válvulas de mariposa para medios abrasivos DNOVA WBV1632E-2W-Fb DN40-300 PN16 cuerpo - fundición QT450, disco - acero inoxidable 316L, EPDM
B
Dimensiones generales y de instalación de válvulas de mariposa para medios abrasivos DNOVA WBV1632E-2W-Fb DN40-300 PN16 cuerpo - fundición QT450, disco - acero inoxidable 316L, EPDM:
| Diámetro | Largo, mm | Mmm | Alto 1, mm | D2, mm | D1, mm | nd, mm |
| DN40 | 43 | 147 | 70 | 92 | 125 | 4-23 |
| DN50 | 43 | 147 | 70 | 92 | 125 | 4-23 |
| DN65 | 46 | 155 | 76 | 110 | 145 | 4-23 |
| DN80 | 46 | 164 | 92 | 121 | 160 | 8-20 |
| DN100 | 52 | 175 | 106 | 153 | 180 | 4-23 |
| DN125 | 56 | 194 | 119 | 176 | 210 | 4-23 |
| DN150 | 56 | 206 | 132 | 207 | 240 | 4-25 |
| DN200 | 60 | 237 | 162 | 259 | 295 | 4-25 |
| DN250 | 68 | 282 | 200 | 316 | 355 | 4-28 |
| DN300 | 78 | 311 | 225 | 370 | 410 | 4-28 |
B
B
Esquema de dimensiones de actuadores neumáticos rotativos DNOVA de doble efecto PA-DA-XXX
B
Dimensiones generales y de instalación de los actuadores rotativos neumáticos de doble efecto DNOVA PA-DA-XXX:
| Modelo | A, mm | B, mm | C, mm | Re, mm | E, mm | F, mm | G, mm | Mmm | N, mm | Oh, mm | P, mm |
| PA-DA(SA)-052 | 108 | 153 | 30 | 41 | 72 | 26 | 15 | 80 | 30 | 34 | 20 |
| PA-DA(SA)-065 | 125 | 174 | 36 | 46 | 89 | 26 | 15 | 80 | 30 | 34 | 20 |
| PA-DA(SA)-083 | 152 | 216 | 46 | 55 | 109 | 26 | 15 | 80 | 30 | 34 | 20 |
| PA-DA(SA)-105 | 189 | 279 | 55 | 64 | 134 | 26 | 25 | 80 | 30 | 41 | 20 |
| PA-DA(SA)-130 | 210 | 308 | 67.5 | 70 | 157 | 36 | 25 | 80 | 30 | 62 | 30 |
| PA-DA(SA)-140 | 268 | 405 | 76 | 77 | 174 | 36 | 30 | 130 | 30 | 62 | 30 |
| PA-DA(SA)-160 | 310 | 465 | 87.5 | 87.5 | 199 | 38 | 30 | 130 | 30 | 62 | 30 |
| PA-DA(SA)-210 | 390 | 542 | 113 | 113 | 257 | 38 | 40 | 130 | 30 | 79 | 30 |
| PA-DA(SA)-270 | 510 | 722 | 146 | 146 | 333 | 38 | 52 | 130 | 30 | 79 | 30 |
B
B
Esquema de dimensiones de bloques de interruptores de final de carrera DNOVA APL-410N EX a prueba de explosiones
B
Dimensiones generales y de instalación de las unidades de interruptores de límite a prueba de explosiones DNOVA APL-410N EX:
| A, mm | 177 |
| B, mm | 174 |
| C, mm | 178 |
| Re, mm | 101 |
| E, mm | 76 |
| F, mm | 57 |
| G, mm | 55 |
| Mmm | 23 |
| Yo, mm | 27 |
| J, mm | 3 |
| K, mm | 4 |
| d1, mm | 5 |
| d2, mm | 9.5 |
B
B
Esquema de las dimensiones de las cajas de cambios (copias de seguridad manuales) DNOVA MON
Dimensiones generales y de instalación de reductores (reductores manuales) DNOVA MON:
| Modelo | D1, mm | D2, mm | D3, mm | D4, mm | C, mm | Mmm | b1, mm | N, mm | b2, mm | A, mm | B, mm | F, mm | T, mm | Y, mm | Mmm | Tamaño pequeño | K, mm |
| HDM-1 | 50 | 70 | 50 | 70 | 88 | 16 | 14 | 22 | 14 | 90 | 55 | 115 | 44 | 145 | 120 | 53 | 10 |
| HDM-2 | 70 | 102 | 70 | 102 | 110 | 18 | 17 | 22 | 17 | 125 | 64 | 135 | 62.5 | 178 | 133 | 56.5 | 13 |
| HDM-3 | 102 | 125 | 102 | 125 | 129 | 22 | 22 | 28 | 22 | 140 | 71 | 166 | 70 | 212 | 180 | 68.7 | 12.5 |
| HDM-4 | 102 | 125 | 125 | 140 | 174 | 30 | 27 | 32 | 27 | 188.5 | 93 | 202 | 94 | 280 | 195 | 84 | 15 |
B
B
Esquema de materiales de válvulas de mariposa para medios abrasivos DNOVAu WBV1632E-2W-Fb DN40-300 PN16 cuerpo - fundición QT450, disco - acero inoxidable 316L, EPDM
Materiales de las piezas de las válvulas de mariposa para medios abrasivos DNOVA WBV1632E-2W-Fb DN40-300 PN16 cuerpo - fundición gris QT450, disco - acero inoxidable 316L, EPDM:
| No. | Nombre de la pieza | Material |
| 1 | Marco | hierro fundido QT450 |
| 2 | Disco | Acero inoxidable 316L |
| 3 | Sello de silla de montar | EPDM + material resistente al desgaste (silicona + grafito) |
| 4 | Existencias | acero 2Cr13 |
B
B
Esquema de actuadores neumáticos rotativos DNOVA con resortes de retorno PA-SA-XXX
B
Diseño de actuadores neumáticos rotativos DNOVA con resortes de retorno PA-SA-XXX:
| - | Nombre | Material |
| 1 | Recinto | aluminio extruido |
| 2 | Tapones laterales | aluminio fundido |
| 3 | Engranaje | acero inoxidable |
| 4 | Pistón | acero/aluminio |
| 5 | Tapones | acero inoxidable |
| 6 | Anillo de pistón | NBR |
| 7 | Ballestas | acero para resortes |
| 8 | Cojinete de pistón | plástico de ingeniería |
| 9 | Anillo de pistón | NBR |
| 10 | Enchufar | NBR |
| 11 | Anillo de empuje | plástico de ingeniería |
| 12 | Anillo | plástico de ingeniería |
| 13 | Arandela | acero inoxidable |
| 14 | Clip de resorte | acero inoxidable |
| 15 | Indicador | plástico |
| 16 | Carcasa del indicador | plástico |
| 17 | Cojinete | plástico de ingeniería |
| 18 | Leva | acero |
| 19 | Cojinete | NBR |
| 20 | Cojinete | plástico de ingeniería |
| 21 | Cojinete | plástico de ingeniería |
| 22 | Anillo de sellado | NBR |
| 23 | Anillo de sellado | NBR |
| 24 | Cojinete | acero inoxidable |
| 25 | Tuerca de ajuste | acero inoxidable |
| 26 | Tornillo de ajuste | acero inoxidable |
| 27 | Manga | aluminio |
B
Boceto de cajas de cambios (copias de seguridad manuales) DNOVA MON
B
Materiales de las piezas de la caja de cambios (copias de seguridad manuales) DNOVA MON:
| No. | Nombre | Material |
| 1 | Varilla para montar un actuador neumático | Acero 45 |
| 2 | Anillo de sellado | EPDM |
| 3 | Resorte de bloqueo | Acero para resortes |
| 4 | Tapa del extremo superior | aleación de aluminio |
| 5 | Tornillo | Acero 304 |
| 6 | Soporte de fijación (varilla principal) | Acero 304 |
| 7 | Marco | aleación de aluminio |
| 8 | Anillo de sellado | EPDM |
| 9 | Reductor | Hierro fundido VCh50 |
| 10 | Acoplamiento de transición | Hierro fundido VCh40 |
| 11 | Varilla de caja de cambios | Hierro fundido VCh40 |
