Descripción
La válvula de mariposa está diseñada para usarse como válvula de cierre o control para controlar flujos en sistemas de suministro de calor, sistemas de suministro de agua, en procesos tecnológicos en las industrias alimentaria, química, de petróleo y gas, de pulpa y papel y otras.
Principio de funcionamiento: Las válvulas se abren y cierran girando el disco 90°. La apertura se realiza girando la manivela en sentido antihorario y el cierre en sentido horario.
El reductor DNOVA permite ajustar manualmente la posición requerida del elemento de cierre mediante un cuarto de vuelta, actuando como alternativa a los accionamientos de cuarto de vuelta neumáticos, eléctricos o hidráulicos.
B
B

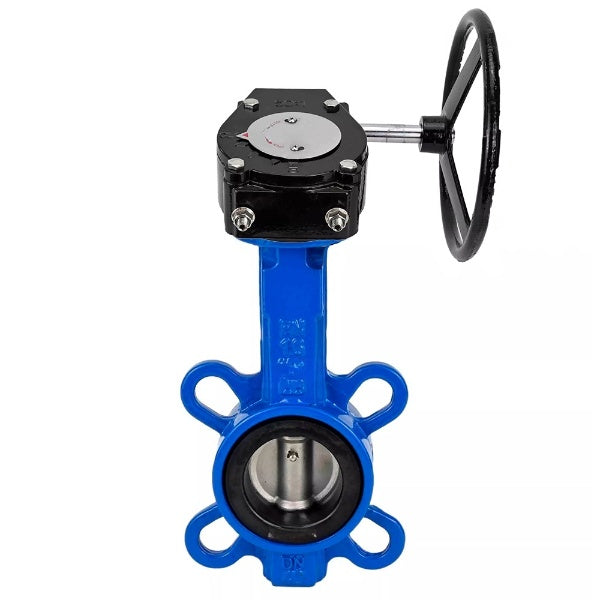

Características técnicas de las válvulas de mariposa para medios abrasivos DNOVA WBV1632E-2W-Fb DN50-200 PN16 cuerpo - fundición gris QT450, disco - acero inoxidable 316L, EPDM:
| Característica | Significado |
| Tipo de obturador | disco giratorio |
| Diámetro | 40-250 milímetros |
| Presión nominal | 16 barras |
| Temperatura del entorno de trabajo | de -20 a +110 °C |
| Solicitud | Suministro de agua, suministro de calor, industria química, industria del petróleo y el gas, industria alimentaria |
| Tipo de conexión | entre bridas |
| Tipo de control | Manual (manija, caja de cambios) |
| Clase de sellado | A |
| Vida útil | 10 años |
| Garantizar | 12 meses |
B
B
Reductores DNOVA RDN RQN
B
Características técnicas de los reductores DNOVARDN RQN:
| Característica | Significado |
| Temperatura del entorno de trabajo | de -40 a +120 °C |
| Solicitud | Suministro de agua, suministro de calor, industria química, industria del petróleo y el gas, industria alimentaria |
| Tipo de conexión | ISO 5211 |
B
B
Esquema de dimensiones de válvulas de mariposa para medios abrasivos DNOVA WBV1632E-2W-Fb DN50-200 PN16 cuerpo - fundición QT450, disco - acero inoxidable 316L, EPDM
Dimensiones generales y de instalación de válvulas de mariposa para medios abrasivos DNOVA WBV1632E-2W-Fb DN50-200 PN16 cuerpo - fundición QT450, disco - acero inoxidable 316L, EPDM:
| Diámetro | Largo, mm | Mmm | Alto 1, mm | D2, mm | D1, mm | nd, mm |
| DN40 | 43 | 147 | 70 | 92 | 125 | 4-23 |
| DN50 | 43 | 147 | 70 | 92 | 125 | 4-23 |
| DN65 | 46 | 155 | 76 | 110 | 145 | 4-23 |
| DN80 | 46 | 164 | 92 | 121 | 160 | 8-20 |
| DN100 | 52 | 175 | 106 | 153 | 180 | 4-23 |
| DN125 | 56 | 194 | 119 | 176 | 210 | 4-23 |
| DN150 | 56 | 206 | 132 | 207 | 240 | 4-25 |
| DN200 | 60 | 237 | 162 | 259 | 295 | 4-25 |
| DN250 | 68 | 282 | 200 | 316 | 355 | 4-28 |
| DN300 | 78 | 311 | 225 | 370 | 410 | 4-28 |
B
B
Esquema de las dimensiones de las cajas de cambios DNOVA RDN RQN
B
Dimensiones generales y de instalación de los reductores DNOVA RDN RQN:
| Modelo | A, mm | B, mm | °C, mm | Re, mm | J, mm | G, mm | T, mm | GF, mm | 4M, mm | Alto x Alto, mm |
| RDN-1 | 170 | 130 | 160 | 100 | 45 | 120 | 50 | 50 | 4-M8 | 9x9 |
| RDN-2 | 170 | 130 | 160 | 100 | 45 | 120 | 50 | 50 | 4-M8 | 11x11 |
| RDN-3 | 170 | 130 | 160 | 100 | 45 | 120 | 50 | 50 | 4-M8 | 14x14 |
| RDN-4 | 240 | 160 | 260 | 130 | 55 | 150 | 70 | 100 | 4-M10 | 17x17 |
| RDN-5 | 240 | 160 | 260 | 130 | 55 | 150 | 70 | 100 | 4-M12 | 22x22 |
B
B
Esquema de materiales de válvulas de mariposa para medios abrasivos DNOVA WBV1632E-2W-Fb DN50-200 PN16 cuerpo - fundición QT450, disco - acero inoxidable 316L, EPDM
B
B
Materiales de las piezas de las válvulas de mariposa para medios abrasivos DNOVA WBV1632E-2W-Fb DN50-200 PN16 cuerpo - fundición gris QT450, disco - acero inoxidable 316L, EPDM:
| No. | Nombre de la pieza | Material |
| 1 | Marco | hierro fundido QT450 |
| 2 | Disco | Acero inoxidable 316L |
| 3 | Sello de silla de montar | EPDM + material resistente al desgaste (silicona + grafito) |
| 4 | Existencias | acero 2Cr13 |
