How it works
Manual quarter-turn gearbox
The number that matters
Nominal pressure
16barras
The pressure class of the valve body at 20 °C. Working limits depend on the medium and its temperature.
Construction
Parts and materials
Applications
Media and industries
- Agua
- Vapor
- Medios agresivos
- Medios abrasivos
- Suministro de agua
- Calefacción
- Industria química
- Industria del petróleo y el gas
La válvula de mariposa está diseñada para usarse como válvula de cierre o control para controlar flujos en sistemas de suministro de calor, sistemas de suministro de agua, en procesos tecnológicos en las industrias alimentaria, química, de petróleo y gas, de pulpa y papel y otras.
Principio de funcionamiento: Las válvulas se abren y cierran girando el disco 90°. La apertura se realiza girando la manivela en sentido antihorario y el cierre en sentido horario.
El reductor DNOVA HGB permite ajustar manualmente la posición deseada del elemento de cierre mediante un cuarto de vuelta, actuando como alternativa a los accionamientos de cuarto de vuelta neumáticos, eléctricos o hidráulicos.
B
B

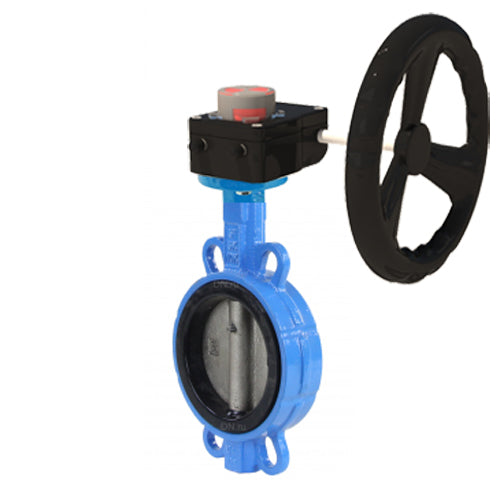

Válvulas de mariposa para medios abrasivos DNOVA WBV1632E-2W-Fb DN40-300 PN16 cuerpo - fundición QT450, disco - acero inoxidable 316L, junta - EPDM, con reductor DNOVA HGB RQN
B
Características técnicas de las válvulas de mariposa para medios abrasivos DNOVA WBV1632E-2W-Fb DN40-300 PN16 cuerpo - fundición gris QT450, disco - acero inoxidable 316L, EPDM:
| Característica | Significado |
| Tipo de obturador | disco giratorio |
| Diámetro | 40-300 milímetros |
| Presión nominal | 16 barras |
| Temperatura del entorno de trabajo | de -20 a +110 °C |
| Solicitud | Suministro de agua, suministro de calor, industria química, industria del petróleo y el gas, industria alimentaria |
| Tipo de conexión | entre bridas |
| Tipo de control | Manual (manija, caja de cambios) |
| Clase de sellado | A |
| Vida útil | 10 años |
| Garantizar | 12 meses |
B
B
Reductores DNOVA HGB RQN
B
Características técnicas de los reductores DNOVA HGB RQN:
| Característica | Significado |
| Temperatura del entorno de trabajo | de -30 a +120 °C |
| Solicitud | Suministro de agua, suministro de calor, industria química, industria del petróleo y el gas, industria alimentaria |
| Tipo de conexión | ISO 5211 |
B
B
Esquema de dimensiones de válvulas de mariposa para medios abrasivos DNOVA WBV1632E-2W-Fb DN40-300 PN16 cuerpo - fundición QT450, disco - acero inoxidable 316L, EPDM
B
Dimensiones generales y de instalación de válvulas de mariposa para medios abrasivos DNOVA WBV1632E-2W-Fb DN40-300 PN16 cuerpo - fundición QT450, disco - acero inoxidable 316L, EPDM:
| Diámetro | Largo, mm | Mmm | Alto 1, mm | D2, mm | D1, mm | nd, mm |
| DN40 | 43 | 147 | 70 | 92 | 125 | 4-23 |
| DN50 | 43 | 147 | 70 | 92 | 125 | 4-23 |
| DN65 | 46 | 155 | 76 | 110 | 145 | 4-23 |
| DN80 | 46 | 164 | 92 | 121 | 160 | 8-20 |
| DN100 | 52 | 175 | 106 | 153 | 180 | 4-23 |
| DN125 | 56 | 194 | 119 | 176 | 210 | 4-23 |
| DN150 | 56 | 206 | 132 | 207 | 240 | 4-25 |
| DN200 | 60 | 237 | 162 | 259 | 295 | 4-25 |
| DN250 | 68 | 282 | 200 | 316 | 355 | 4-28 |
| DN300 | 78 | 311 | 225 | 370 | 410 | 4-28 |
B
B
Esquema de las dimensiones de las cajas de cambios DNOVA HGB RQN
B
Dimensiones generales y de instalación de los reductores DNOVA HGB RQN:
| Modelo | A, mm | B, mm | C, mm | Re, mm | E, mm | F, mm | Mmm | d1, mm | D2, mm | D3, mm |
| HGB-1 | 165 | 127 | 84 | 66 | 12 | 47 | 73 | 35 | 81 | 50/70 |
| HGB-2 | 185 | 142 | 102 | 79 | 12 | 52 | 78 | 42 | 92 | 70(89) |
| HGB-3 | 250 | 190 | 140 | 112 | 16 | 68 | 108 | 55 | 125 | 70/102/125 |
| HGB-4 | 300 | 220 | 164 | 120 | 20 | 71 | 111 | 70 | 140 | 102/140(125) |
B
B
Esquema de materiales de válvulas de mariposa para medios abrasivos DNOVA WBV1632E-2W-Fb DN40-300 PN16 cuerpo - fundición QT450, disco - acero inoxidable 316L, EPDM
B
Materiales de las piezas de las válvulas de mariposa para medios abrasivos DNOVA WBV1632E-2W-Fb DN40-300 PN16 cuerpo - fundición gris QT450, disco - acero inoxidable 316L, EPDM:
| No. | Nombre de la pieza | Material |
| 1 | Marco | hierro fundido QT450 |
| 2 | Disco | Acero inoxidable 316L |
| 3 | Sello de silla de montar | EPDM + material resistente al desgaste (silicona + grafito) |
| 4 | Existencias | acero 2Cr13 |
B
B
Boceto de cajas de cambios DNOVA HGB RQN
B
Diseño de cajas de engranajes DNOVA HGB RQN:
| No. | Nombre | Material |
| 1 | Cubierta transparente del indicador | Resina de PC Plycarton |
| 2 | Tornillo | acero 304 |
| 3 | Tornillo | acero 304 |
| 4 | Tapa | ADC 12 de aluminio |
| 5 | Reductor de engranajes helicoidales | hierro fundido QT450 |
| 6 | Tornillo de ajuste | acero 304 |
| 7 | Estante | acero 45 |
| 8 | Caso | caucho de butadieno-acrilonitrilo |
| 9 | Manga | PZ2175 a base de cetonas |
| 10 | Cojinete | acero aleado |
| 11 | Marco | ADC 12 de aluminio |
| 12 | Cojinete | acero aleado |
| 13 | Sello | goma |
| 14 | Arandela | acero 304 |
| 15 | Tornillo | acero 304 |
| 16 | Eje | acero 45 |
| 17 | Interruptor de límite | - |
| 18 | Anillo de sellado | caucho de butadieno-acrilonitrilo |
- Body material
- hierro fundido QT450
- Maximum allowable temperature
- 110 °C
- Connection type
- brida compacta
- Control type
- Caja de cambios
- Operating environment
- Agua, Vapor, Medios agresivos y Medios abrasivos
- Applications
- Suministro de agua, Calefacción, Industria química, Industria del petróleo y el gas y Industria alimentaria
- Nominal pressure
- 16 barras
- Type of seal
- EPDM
- Disc material
- acero inoxidable AISI 316L
- Limit switches
- No
- Country of origin
- Porcelana
Production. Usually 7–14 business days after you approve the quotation and pay. Made-to-specification items are confirmed in the quotation.
Freight. Not charged at checkout. A manager quotes air and sea freight to your port or airport, and nothing ships until you approve the price and the freight.
To North America. From approval and payment to the destination port or airport: air 14–24 days, sea 32–60 days. Estimates, not guarantees.
Terms. EXW Ningbo or FOB Ningbo Port; CIF on request. The agreed term is written on the Proforma Invoice.
