How it works
Electric quarter-turn actuator
The number that matters
Nominal pressure
16barras
The pressure class of the valve body at 20 °C. Working limits depend on the medium and its temperature.
Construction
Parts and materials
Applications
Media and industries
- Agua
- Vapor
- Medios agresivos
- Medios abrasivos
- Suministro de agua
- Calefacción
- Industria química
- Industria del petróleo y el gas
Las válvulas de mariposa están diseñadas para usarse como válvulas de cierre o regulación para controlar flujos en sistemas de suministro de calor, sistemas de suministro de agua, en procesos tecnológicos de las industrias alimentaria, química, de petróleo y gas, de pulpa y papel y otras.
Principio de funcionamiento: Las válvulas se abren y cierran girando el disco 90°. La apertura se realiza girando la manivela en sentido antihorario y el cierre en sentido horario.
Los actuadores eléctricos de cuarto de vuelta están diseñados para el control remoto y local de la rotación de 0° ~ 270° de una válvula de cierre de tipos como válvulas de bola, etc.
Principio de funcionamiento: Los actuadores eléctricos se montan directamente en las válvulas de las tuberías. Las dimensiones de montaje cumplen con la norma internacional ISO 05211 / DIN 3337. Cuatro microinterruptores limitan el recorrido del eje de salida hasta las posiciones finales del actuador de la válvula. Los actuadores están diseñados para funcionar en el modo de tiempo nominal corto S2.
B
B

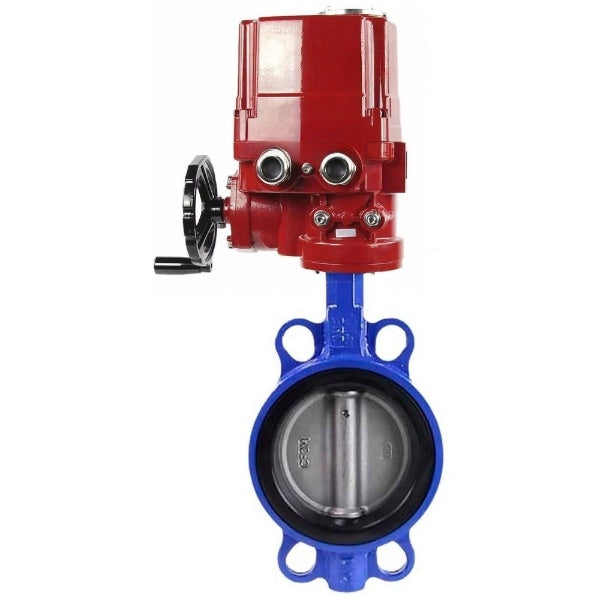

Parámetros técnicos de la válvula de mariposa de agua DNOVA WBV1632E-2W-Fb-H, material del cuerpo: fundición gris QT450, material del disco: acero inoxidable AISI 316L, junta: EPDM, actuador eléctrico QT-EX-xEM-O2 24V:
|
Característica |
Valor |
|
Tipo de válvula |
Disco giratorio |
|
Diámetro |
40-300 milímetros |
|
Presión nominal |
16 barras |
|
Temperatura del medio de trabajo |
De -20 a + 110 °C |
|
Solicitud |
Abastecimiento de agua, suministro de calor, industria química, industria del petróleo y el gas, industria alimentaria |
|
Tipo de conexión |
Entrebridas |
|
Tipo de control |
Actuador eléctrico |
|
Clase de estanqueidad |
A |
|
País de fabricación |
Porcelana |
|
Vida útil |
10 años |
|
Garantía |
12 meses |
B
Características técnicas de los actuadores de cuarto de vuelta DNOVA QT-EX-xEM-O2 24V:
|
Característica |
Valor |
|
Tipo de actuador eléctrico |
cuarto de vuelta |
|
Par del actuador |
100-600 Nm |
|
Tensión de alimentación |
24 V |
|
Solicitud |
Abastecimiento de agua, suministro de calor, industria química, industria del petróleo y el gas, industria alimentaria |
|
Protección contra explosiones |
ExdIICT4 |
B
B
Dimensiones y tamaños de instalación de la válvula de mariposa de agua DNOVA WBV1632E-2W-Fb-H, material del cuerpo: fundición gris QT450, material del disco: acero inoxidable AISI 316L, junta: EPDM, actuador eléctrico QT-EX-xEM-O2 24V:
| Diámetro | Largo, mm | Mmm | Alto 1, mm | D2, mm | D1, mm | nd, mm |
| DN40 | 43 | 147 | 70 | 92 | 125 | 4-23 |
| DN50 | 43 | 147 | 70 | 92 | 125 | 4-23 |
| DN65 | 46 | 155 | 76 | 110 | 145 | 4-23 |
| DN80 | 46 | 164 | 92 | 121 | 160 | 8-20 |
| DN100 | 52 | 175 | 106 | 153 | 180 | 4-23 |
| DN125 | 56 | 194 | 119 | 176 | 210 | 4-23 |
| DN150 | 56 | 206 | 132 | 207 | 240 | 4-25 |
| DN200 | 60 | 237 | 162 | 259 | 295 | 4-25 |
| DN250 | 68 | 282 | 200 | 316 | 355 | 4-28 |
| DN300 | 78 | 311 | 225 | 370 | 410 | 4-28 |
Dimensiones generales y de instalación de los actuadores de cuarto de vuelta DNOVA QT-EX-xEM-O2 24V:
| Modelo | X, mm | Z, mm | Y, mm |
| EX-010 | 255 | 265 | 170 |
| EX-015 | 255 | 265 | 170 |
| EX-020 | 280 | 270 | 200 |
| EX-030 | 310 | 310 | 200 |
| EX-040 | 310 | 310 | 200 |
| EX-050 | 310 | 310 | 200 |
| EX-060 | 420 | 350 | 350 |
| EX-100 | 420 | 350 | 350 |
| EX-200 | 420 | 350 | 350 |
B
Materiales de las piezas de la válvula de mariposa de agua DNOVA WBV1632E-2W-Fb-H, material del cuerpo: fundición gris QT450, material del disco: acero inoxidable AISI 316L, junta: EPDM, actuador eléctrico QT-EX-xEM-O2 24V:
|
- |
Nombre de la pieza |
Material |
|
1 |
Cuerpo |
Hierro fundido QT450 |
|
2 |
Desct |
Acero inoxidable 316L |
|
3 |
Junta del asiento |
EPDM + material resistente al desgaste (silicona + grafito) |
|
4 |
Provenir |
Acero 2Cr13 |
B
B
- Body material
- hierro fundido QT450
- Maximum allowable temperature
- 110 °C
- Connection type
- brida compacta
- Control type
- Actuador eléctrico
- Operating environment
- Agua, Vapor, Medios agresivos y Medios abrasivos
- Applications
- Suministro de agua, Calefacción, Industria química, Industria del petróleo y el gas y Industria alimentaria
- Nominal pressure
- 16 barras
- Type of seal
- EPDM
- Disc material
- acero inoxidable AISI 316L
- Explosion-proof
- Sí
- Manual override
- volante
- Limit switches
- Sí
- Type of electric actuator
- cuarto de vuelta
- Supply voltage
- 24 voltios
- Angle of rotation
- 90°
- Country of origin
- Porcelana
Production. Usually 7–14 business days after you approve the quotation and pay. Made-to-specification items are confirmed in the quotation.
Freight. Not charged at checkout. A manager quotes air and sea freight to your port or airport, and nothing ships until you approve the price and the freight.
To North America. From approval and payment to the destination port or airport: air 14–24 days, sea 32–60 days. Estimates, not guarantees.
Terms. EXW Ningbo or FOB Ningbo Port; CIF on request. The agreed term is written on the Proforma Invoice.
