Descripción
Las válvulas de mariposa DNOVA están diseñadas para su uso como válvulas de cierre o regulación para el control de flujo en sistemas de suministro de calor, sistemas de suministro de agua, en procesos tecnológicos de las industrias alimentaria, química, de petróleo y gas, de pulpa y papel y otras.
Los actuadores eléctricos de cuarto de vuelta DNOVA con protección térmica y calentador están diseñados para el control remoto y local de válvulas de cierre de tuberías con válvula de cuarto de vuelta. Se utilizan en diversos sectores de la economía nacional: gas, petróleo, metalurgia, industria alimentaria, vivienda y servicios públicos, etc.
B
B

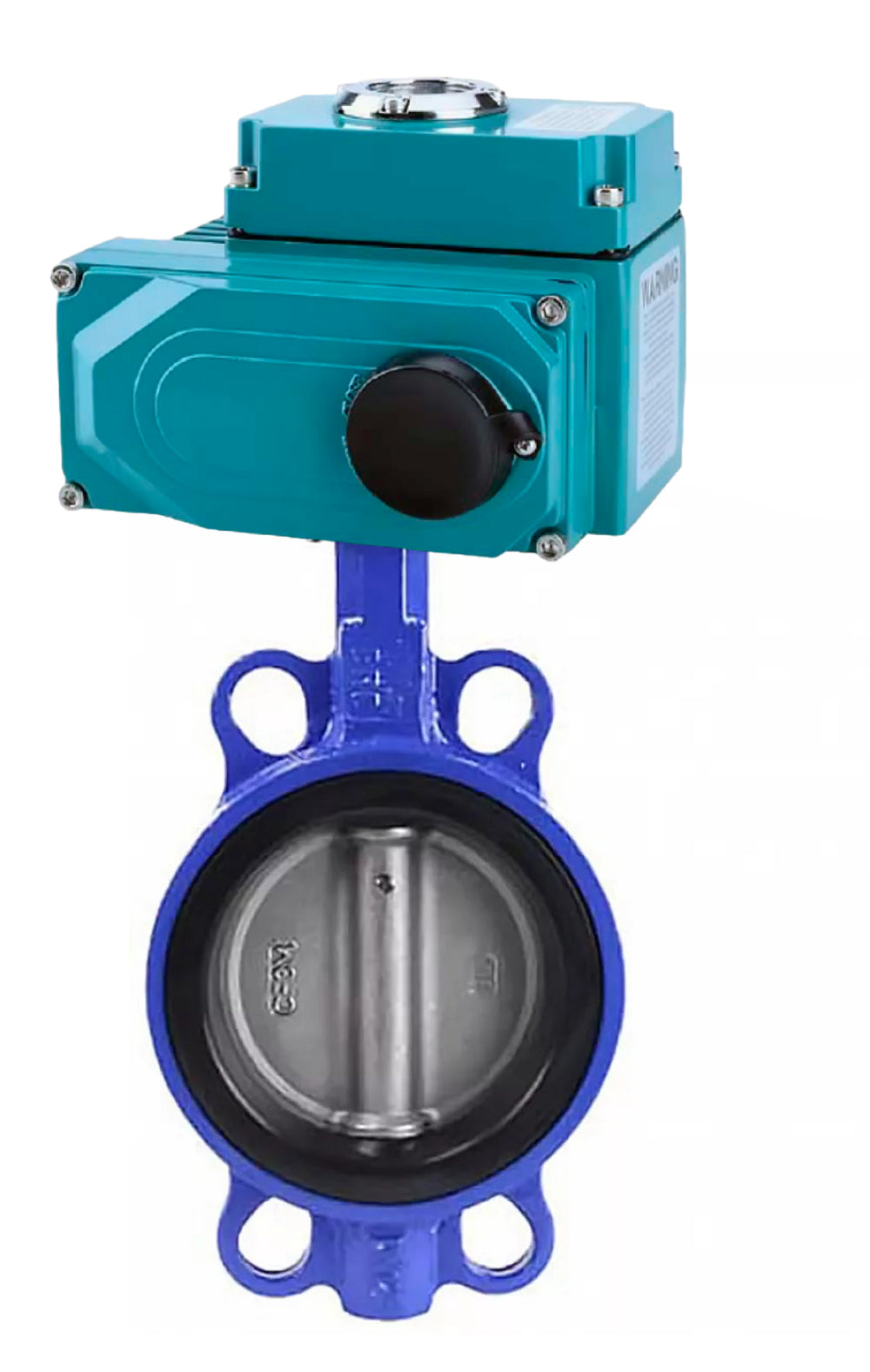

Parámetros técnicos de la válvula de mariposa de agua DNOVA WBV1632E-2W-Fb-H, material del cuerpo: fundición gris QT450, material del disco: acero inoxidable AISI 316L, junta: EPDM, actuador eléctrico QT-N-EM-O1-220VAC-U1 HARK:
|
Parámetro |
Valor |
|
Diámetro nominal DN, mm |
250–300 |
|
Presión de funcionamiento PN, bar |
16 |
|
Temperatura del medio de trabajo t, В°C |
De -20 a +110 |
|
Medio de trabajo |
Agua, vapor, medios agresivos y líquidos abrasivos (por ejemplo, cemento, arena, bauxita, etc.) |
|
Dirección del flujo |
Bidireccional |
|
Clase de estanqueidad |
Clase A |
|
Conexión a tubería |
Entrebridas |
|
Material del cuerpo |
Hierro fundido QT450 |
|
Material del sello |
EPDM con revestimiento resistente al desgaste |
|
Vida útil, años |
10 |
Dimensiones y tamaños de la válvula de mariposa de agua DNOVA WBV1632E-2W-Fb-H, material del cuerpo - fundición gris QT450, material del disco - acero inoxidable AISI 316L, junta - EPDM, actuador eléctrico QT-N-EM-O1-220VAC-U1 HARK:
|
DN |
Modelo |
Tamaño, mm |
|||||
|
H |
H1 |
D1 |
D2 |
Dakota del Norte |
Yo |
||
|
40 |
QT-N-020EMT |
147 |
70 |
125 |
92 |
4- Г˜23 |
241.8 |
|
50 |
QT-N-020EMT |
147 |
70 |
125 |
92 |
4- Г˜23 |
241.8 |
|
65 |
QT-N-020EMT |
155 |
76 |
145 |
110 |
4- Г˜23 |
241.8 |
|
80 |
QT-N-020EMT |
164 |
92 |
160 |
121 |
8- Г˜20 |
241.8 |
|
100 |
QT-N-020EMT |
175 |
106 |
180 |
153 |
4 - G23 |
241.8 |
|
125 |
QT-N-020EMT |
194 |
119 |
210 |
176 |
4 - G23 |
241.8 |
|
150 |
QT-N-020EMT |
206 |
132 |
240 |
207 |
4 - Г˜25 |
241.8 |
|
200 |
QT-N-030EMT |
237 |
162 |
295 |
259 |
4 - Г˜25 |
241.8 |
B
B
Materiales de las piezas de la válvula de mariposa de agua DNOVA WBV1632E-2W-Fb-H, material del cuerpo: fundición gris QT450, material del disco: acero inoxidable AISI 316L, junta: EPDM, actuador eléctrico QT-N-EM-O1-220VAC-U1 HARK:
|
- |
Nombre de la pieza |
Material |
|
1 |
Cuerpo |
Hierro fundido QT450 |
|
2 |
Desct |
Acero inoxidable 316L |
|
3 |
Junta del asiento |
EPDM + material resistente al desgaste (silicona + grafito) |
|
4 |
Provenir |
Acero 2Cr13 |
B
B
Características técnicas de los actuadores eléctricos DNOVA:
|
Parámetro |
Valor |
|
Tipo de actuador eléctrico |
cuarto de vuelta |
|
Tipo de motor |
Asincrónico |
|
Ángulo de rotación, В° |
90±5 |
|
Material del cuerpo |
Aleación de aluminio con recubrimiento de polvo epoxi. |
|
Material del eje |
Acero aleado |
|
Tensión de alimentación |
24 V/CC |
|
Entrada de cables |
Prensaestopas sellado 2xM18 |
|
Tipo de conexión |
ISO 5211 |
|
Mecanismo de autobloqueo |
Tornillo sin fin y engranaje sin fin autoblocante |
|
Apagado automático |
2 finales de carrera (posiciones abierto/cerrado y en caso de atasco) |
|
Protección térmica |
Activación a 120 °C ± 5 °C |
|
Clase de aislamiento |
F |
|
Límite de rotación del eje de salida mecánico |
2 topes externos ajustables |
|
Clasificación de protección |
IP67 |
|
Nivel de ruido, dB |
50 |
|
Potencia del calentador, W |
5 |
|
Temperatura ambiente, В°C |
De -20 a +70 |
|
Humedad ambiental |
≤ 95% (a 25 °C) |
|
Protección a prueba de explosiones |
No |
B
B
Dimensiones y tamaños de los actuadores eléctricos DNOVA:
| Tamaño, mm | ISO 5211 | ||||||
| Yo | H | A | B | do | D | Tamaño del tallo, cuadrado | |
| 241,8 | 157,5 | 119 | 118 | 112,3 | 26 | 22x22 | F07/F10 |
B
Diagrama de dispositivo de los actuadores DNOVA QT-N-EM-O1-220VAC-U1 HARK:
|
- |
Nombre |
|
1 |
Indicador de posición |
|
2 |
Cubierta superior |
|
3 |
Placa de control |
|
4 |
Condensador |
|
5 |
Accionamiento de seguidores de levas |
|
6 |
Eje de salida con engranaje helicoidal |
|
7 |
Cuerpo |
|
8 |
Limitadores de recorrido del eje de salida |
|
9 |
Eje sin fin |
|
10 |
Motor eléctrico |
|
11 |
Caja de cambios |
|
12 |
Tapa de la caja de cambios |
B
