How it works
Modulating quarter-turn actuator
The number that matters
Nominal pressure
16barras
The pressure class of the valve body at 20 °C. Working limits depend on the medium and its temperature.
Construction
Parts and materials
Applications
Media and industries
- Agua
- Aceites
- Hidrocarburos
- Suministro de agua
- Suministro de calor
Las válvulas de mariposa están diseñadas para usarse como válvulas de cierre o regulación para controlar flujos en sistemas de suministro de calor y agua, así como en procesos tecnológicos en las industrias alimentaria, química, petrolera y gasística, papelera y otras. Las válvulas se abren y cierran girando el disco 90°. La apertura se realiza girando la manija en sentido antihorario y el cierre en sentido horario.
Los actuadores eléctricos de cuarto de vuelta controlados por la serie QT de DNOVA están diseñados para el control remoto y local de la rotación de 0 ° ~ 270 ° de una válvula de cierre de tipos tales como válvulas de bola, etc. Son ampliamente utilizados en varias ramas de la economía nacional: en la industria del gas, petróleo, metalurgia, alimentación, vivienda y servicios comunales, etc.
B
B

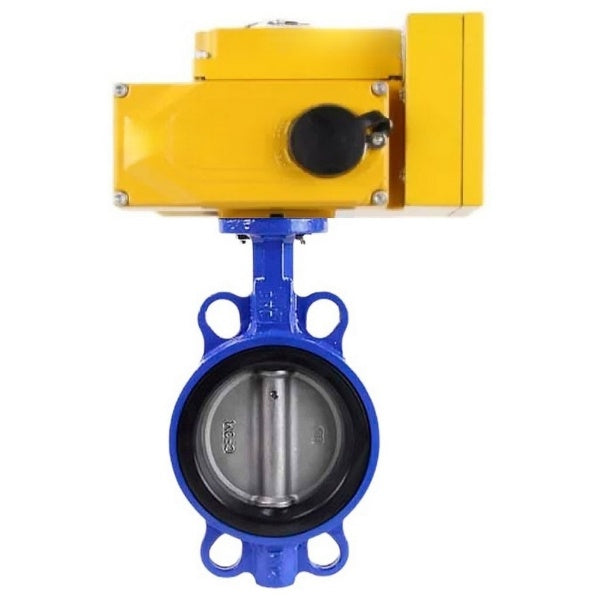

Parámetros técnicos de la válvula de mariposa de agua DNOVA WBV1616N-2W-Fb-H, material del cuerpo: fundición gris QT450, material del disco: fundición gris QT450, sello: NBR, actuador eléctrico QT-N-EM-A1-220VAC-U1 220V:
|
Parámetro |
Valor |
|
Presión nominal, bar |
16 |
|
Tipo de conexión |
Entrebridas (orejetas roscadas) |
|
Tipo de control |
Actuador eléctrico |
|
Solicitud |
Suministro de agua, suministro de calefacción. |
|
Temperatura del medio de trabajo, В°C |
De - 10В a 90 |
|
Clase de estanqueidad |
A |
|
País de fabricación |
Porcelana |
Dimensiones y tamaños de la válvula de mariposa de agua DNOVA WBV1616N-2W-Fb-H, material del cuerpo: hierro fundido QT450, material del disco: hierro fundido QT450, sello: NBR, actuador eléctrico QT-N-EM-A1-220VAC-U1 220V:
| Modelo | Mmm | X, mm | Z, mm |
| DN80 | 248 | 160 | 121 |
| DN100 | 277.5 | 189 | 129 |
| DN125 | 317.5 | 189 | 129 |
B
Materiales de las piezas de la válvula de mariposa de agua DNOVA WBV1616N-2W-Fb-H, material del cuerpo: hierro fundido QT450, material del disco: hierro fundido QT450, sello: NBR, actuador eléctrico QT-N-EM-A1-220VAC-U1 220V:
|
- |
Nombre de la pieza |
Material |
|
1 |
Cuerpo |
Hierro fundido QT450 |
|
2 |
Desct |
Hierro fundido QT450 |
|
3 |
Junta del asiento |
NBR |
|
4 |
Provenir |
Acero inoxidable SS 316 |
B
B
Parámetros técnicos de los actuadores eléctricos DNOVA:
| Nombre | Valor |
| Modelo de actuador | QT-N-EM-A1-220VAC-U1 220V |
| Tensión de alimentación | 220 V |
B
B
Dimensiones y tamaños de los actuadores eléctricos DNOVA:
| Modelo de actuador | QT-N-005EM-B1-220VAC | QT-N-010EM-B1-220VAC | QT-N-015EM-B1-220VAC |
| X, mm | 160 | 189 | 189 |
| Y, mm | 146 | 163 | 163 |
| Z, mm | 121 | 129 | 129 |
| Una | вЊЂ70 | вЊЂ70 | вЊЂ70 |
| NÓTESE BIEN | 4-M8 | 4-M8 | 4-M8 |
| C | 50 € | 50 € | 50 € |
| DAKOTA DEL NORTE | 4-M6 | 4-M6 | 4-M6 |
| E, mm | 66 | 100 | 100 |
| F, mm | 66 | 90 | 90 |
| G, mm | 114 | 114 | 114 |
| Mmm | 40 | 40 | 40 |
| Yo, mm | 100 | 100 | 100 |
| MxM | 14x14 | 17x17 | 17x17 |
B
B
B
Dispositivo de actuadores eléctricos DNOVA QT-N-EM-A1-220VAC-U1 220V:
|
- |
Nombre de la pieza |
|
1 |
Eje de salida |
|
2 |
Prensaestopas |
|
3 |
Limitador mecánico |
|
4 |
Cuerpo |
|
5 |
Cubrir |
|
6 |
Ventana de inspección |
|
7 |
Protección contra el polvo |
B
- Body material
- hierro fundido QT450
- Maximum allowable temperature
- 90 °C
- Connection type
- Entre bridas (terminales roscadas)
- Control type
- Actuador eléctrico
- Operating environment
- Agua, Aceites y Hidrocarburos
- Applications
- Suministro de agua y Suministro de calor
- Nominal pressure
- 16 barras
- Type of seal
- NBR
- Disc material
- hierro fundido QT450
- Explosion-proof
- No
- Manual override
- Hexágono
- Limit switches
- Sí
- Type of electric actuator
- cuarto de vuelta
- Control signal
- 4-20 mA
- Supply voltage
- 220 V
- Angle of rotation
- 90°
- Country of origin
- Porcelana
Production. Usually 7–14 business days after you approve the quotation and pay. Made-to-specification items are confirmed in the quotation.
Freight. Not charged at checkout. A manager quotes air and sea freight to your port or airport, and nothing ships until you approve the price and the freight.
To North America. From approval and payment to the destination port or airport: air 14–24 days, sea 32–60 days. Estimates, not guarantees.
Terms. EXW Ningbo or FOB Ningbo Port; CIF on request. The agreed term is written on the Proforma Invoice.
