Descripción
Las válvulas de mariposa están diseñadas para usarse como válvulas de cierre o regulación para controlar flujos en sistemas de suministro de calor y agua, así como en procesos tecnológicos en las industrias alimentaria, química, petrolera y gasística, papelera y otras. Las válvulas se abren y cierran girando el disco 90°. La apertura se realiza girando la manija en sentido antihorario y el cierre en sentido horario.
Los actuadores se montan directamente en las válvulas de la tubería. Las dimensiones de montaje cumplen con la norma internacional ISO 05211 / DIN 3337. Cuatro microinterruptores limitan el recorrido del eje de salida a las posiciones finales del actuador de la válvula. Los actuadores están diseñados para funcionar en el modo de tiempo nominal corto S2.
B
B

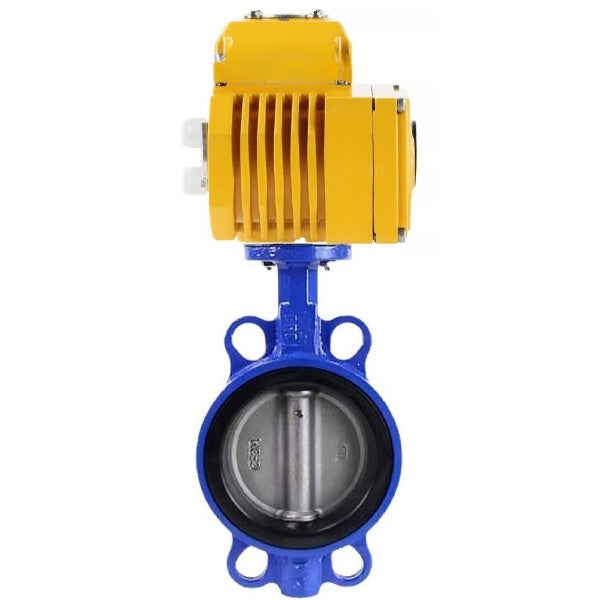

Parámetros técnicos de la válvula de mariposa de agua DNOVA WBV1616N-2W-Fb-H, material del cuerpo: fundición gris QT450, material del disco: fundición gris QT450, sello: NBR, actuador eléctrico QT-N-EM-O1-380VAC-U1 380V:
|
Parámetro |
Valor |
|
Presión nominal, bar |
16 |
|
Tipo de conexión |
Entrebridas (orejetas roscadas) |
|
Tipo de control |
Actuador eléctrico |
|
Solicitud |
Suministro de agua, suministro de calefacción. |
|
Temperatura del medio de trabajo, В°C |
De - 10В a 90 |
|
Clase de estanqueidad |
A |
|
País de fabricación |
Porcelana |
B
Dimensiones y tamaños de la válvula de mariposa de agua DNOVA WBV1616N-2W-Fb-H, material del cuerpo: hierro fundido QT450, material del disco: hierro fundido QT450, sello: NBR, actuador eléctrico QT-N-EM-O1-380VAC-U1 380V:
| Modelo | Mmm | Largo, mm | Alto 1, mm |
| DN80 | 248 | 166 | 122 |
| DN100 | 277.5 | 200 | 128 |
| DN125 | 317.5 | 200 | 128 |
| DN150 | 354.5 | 269 | 155 |
B
Materiales de las piezas de la válvula de mariposa de agua DNOVA WBV1616N-2W-Fb-H, material del cuerpo: hierro fundido QT450, material del disco: hierro fundido QT450, sello: NBR, actuador eléctrico QT-N-EM-O1-380VAC-U1 380V:
|
- |
Nombre de la pieza |
Material |
|
1 |
Cuerpo |
Hierro fundido QT450 |
|
2 |
Desct |
Hierro fundido QT450 |
|
3 |
Junta del asiento |
NBR |
|
4 |
Provenir |
Acero inoxidable SS 316 |
B
B
Parámetros técnicos de los actuadores eléctricos DNOVA:
| Nombre | Valor |
| Modelo de actuador | QT-N-EM-O1-380VAC-U1 380V |
| Tensión de alimentación | 380 voltios |
B
B
Dimensiones y tamaños de los actuadores eléctricos DNOVA:
| Modelo de actuador | Largo, mm | A, mm | Alto 1, mm |
| QT-N-003EM-O1-220VAC | 140 | 109 | 118 |
| QT-N-005EM-O1-220VAC | 166 | 118 | 122 |
| QT-N-010EM-O1-220VAC | 200 | 133 | 128 |
| QT-N-015EM-O1-220VAC | 200 | 133 | 128 |
| QT-N-020EM-O1-220VAC | 269 | 174 | 155 |
B
B
Dispositivo de actuadores eléctricos DNOVA QT-N-EM-O1-380VAC-U1 380V:
|
- |
Nombre de la pieza |
|
1 |
Eje de salida |
|
2 |
Prensaestopas |
|
3 |
Limitador mecánico |
|
4 |
Cuerpo |
|
5 |
Cubrir |
|
6 |
Ventana de inspección |
|
7 |
Protección contra el polvo |
B
