Descripción
Las válvulas de mariposa están diseñadas para usarse como válvulas de cierre o regulación para controlar flujos en sistemas de suministro de calor y agua, así como en procesos tecnológicos en las industrias alimentaria, química, petrolera y gasística, papelera y otras. Las válvulas se abren y cierran girando el disco 90°. La apertura se realiza girando la manija en sentido antihorario y el cierre en sentido horario.
Los actuadores eléctricos de cuarto de vuelta de versión a prueba de explosiones están diseñados para el control remoto y local de la rotación de 0 ° a 270 ° de una válvula de cierre de tipos tales como válvulas de bola, etc. Se utilizan ampliamente en diversas ramas de la economía nacional: en la industria del gas, el petróleo, la metalurgia, la industria alimentaria, la vivienda y los servicios comunales, etc. Son adecuados para su uso en áreas industriales con riesgo de explosión.
B
B

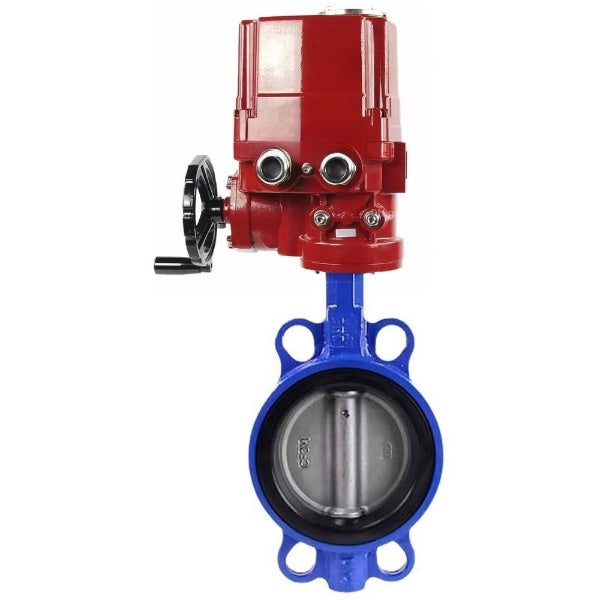

Parámetros técnicos de la válvula de mariposa de agua DNOVA WBV1616N-2W-Fb-H, material del cuerpo: fundición gris QT450, material del disco: fundición gris QT450, sello: NBR, actuador eléctrico QT-EX-EM-O2-220VAC-U1 220V:
|
Parámetro |
Valor |
|
Presión nominal, bar |
16 |
|
Tipo de conexión |
Entrebridas (orejetas roscadas) |
|
Tipo de control |
Actuador eléctrico |
|
Solicitud |
Suministro de agua, suministro de calefacción. |
|
Temperatura del medio de trabajo, В°C |
De - 10В a 90 |
|
Clase de estanqueidad |
A |
|
País de fabricación |
Porcelana |
B
Dimensiones y tamaños de la válvula de mariposa de agua DNOVA WBV1616N-2W-Fb-H, material del cuerpo: hierro fundido QT450, material del disco: hierro fundido QT450, sello: NBR, actuador eléctrico QT-EX-EM-O2-220VAC-U1 220V:
| Modelo | Mmm | Largo, mm | Alto 1, mm |
| DN100 | 277.5 | 255 | 265 |
| DN125 | 317.5 | 255 | 265 |
| DN150 | 354.5 | 280 | 270 |
B
Materiales de las piezas de la válvula de mariposa de agua DNOVA WBV1616N-2W-Fb-H, material del cuerpo: hierro fundido QT450, material del disco: hierro fundido QT450, sello: NBR, actuador eléctrico QT-EX-EM-O2-220VAC-U1 220V:
|
- |
Nombre de la pieza |
Material |
|
1 |
Cuerpo |
Hierro fundido QT450 |
|
2 |
Desct |
Hierro fundido QT450 |
|
3 |
Junta del asiento |
NBR |
|
4 |
Provenir |
Acero inoxidable SS 316 |
B
B
Parámetros técnicos de los actuadores eléctricos DNOVA:
| Nombre | Valor |
| Modelo de actuador | QT-EX-EM-O2-220VAC-U1 220V |
| Tensión de alimentación |
220 V |
B
B
Dimensiones y tamaños de los actuadores eléctricos DNOVA:
| Modelo de actuador | Alto 1, mm | Largo, mm | A, mm | D1, mm | D2, mm | MÁX. в–Ў, mm | MÁXIMO в—‹, mm | K |
| QT-EX-010EM-O1-220VAC | 265 | 255 | 170 | 70 | 57 | 14 | 20 | 4-M8, profundidad 12 |
| QT-EX-015EM-O1-220VAC | 265 | 255 | 170 | 70 | 57 | 14 | 20 | 4-M8, profundidad 12 |
| QT-EX-020EM-O1-220VAC | 270 | 280 | 200 | 102 | 70 | 17 | 31 | 4-M10, profundidad 16 |
B
B
Dispositivo de actuadores eléctricos DNOVA QT-EX-EM-O2-220VAC-U1 220V:
|
- |
Nombre de la pieza |
Material |
|
1 |
Carcasa del actuador |
Aluminio |
|
2, 23, 33, 38, 40, 64 |
Eje |
Acero |
|
3, 39, 46, 48, 51, 66 |
Anillo de sellado |
Caucho resistente al aceite |
|
4, 27 |
Soporte de montaje |
Acero Q235 |
|
5 |
Junta aislante |
Textolita |
|
6, 9, 16 |
Tornillo de montaje del soporte |
Acero |
|
7, 1 |
Lámina |
Acero Q235 |
|
8 |
Tornillo de tapón |
Aluminio |
|
11, 14 |
Leva del interruptor de límite |
Acero Q235 |
|
12, 13 |
Grupo de interruptores de límite |
- |
|
15, 32 |
Cojinete |
Latón H62 |
|
16, 30, 35, 41, 44, 61 |
Tornillo |
Acero |
|
17, 18 |
Desct |
Acero Q235 |
|
19 |
Leva de límite mecánica |
Acero Q235 |
|
20 |
Carcasa del actuador |
Aluminio |
|
21, 25 |
Tornillo de montaje |
Acero |
|
22 |
Casquillo de la mirilla |
Acero |
|
24 |
Placa indicadora |
Aluminio |
|
26 |
Condensador |
CEM 2GR 220nJ |
|
28 |
Bloque de terminales |
1 pieza T |
|
29 |
Elemento calefactor |
NTA-1/005 |
|
31, 36 |
Arandela |
Acero inoxidable |
|
34 |
A través de la cubierta |
MHQ50 |
|
37, 39 |
Arandela de seguridad, anillo de sellado |
Acero |
|
42 |
Grupo de interruptores de par |
- |
|
43, 48 |
Mecanismo de interruptor de par |
Acero Q235 |
|
45 |
Tapa del volante |
Aluminio |
|
47, 69 |
Engranaje de primera etapa |
aleación de zinc |
|
49 |
Tornillo limitador |
Acero |
|
50 |
Semental |
Acero |
|
52 |
Mango de acoplamiento |
Acero |
|
53 |
Bloque de horquilla |
Aluminio |
|
54 |
Arandela de empuje |
aleación de zinc |
|
55, 56 |
Horquilla separadora |
aleación de zinc |
|
57 |
Anillo de retención |
Acero |
|
58, 6 |
Engranaje principal, disco |
aleación de zinc |
|
59, 68 |
Engranaje helicoidal (2.ª y 1.ª etapa) |
Acero 40Cr |
|
62, 67 |
Glándula |
Aluminio |
|
63 |
Motor |
- |
|
65 |
Embrague |
Acero ZG20 |
B
