Descripción

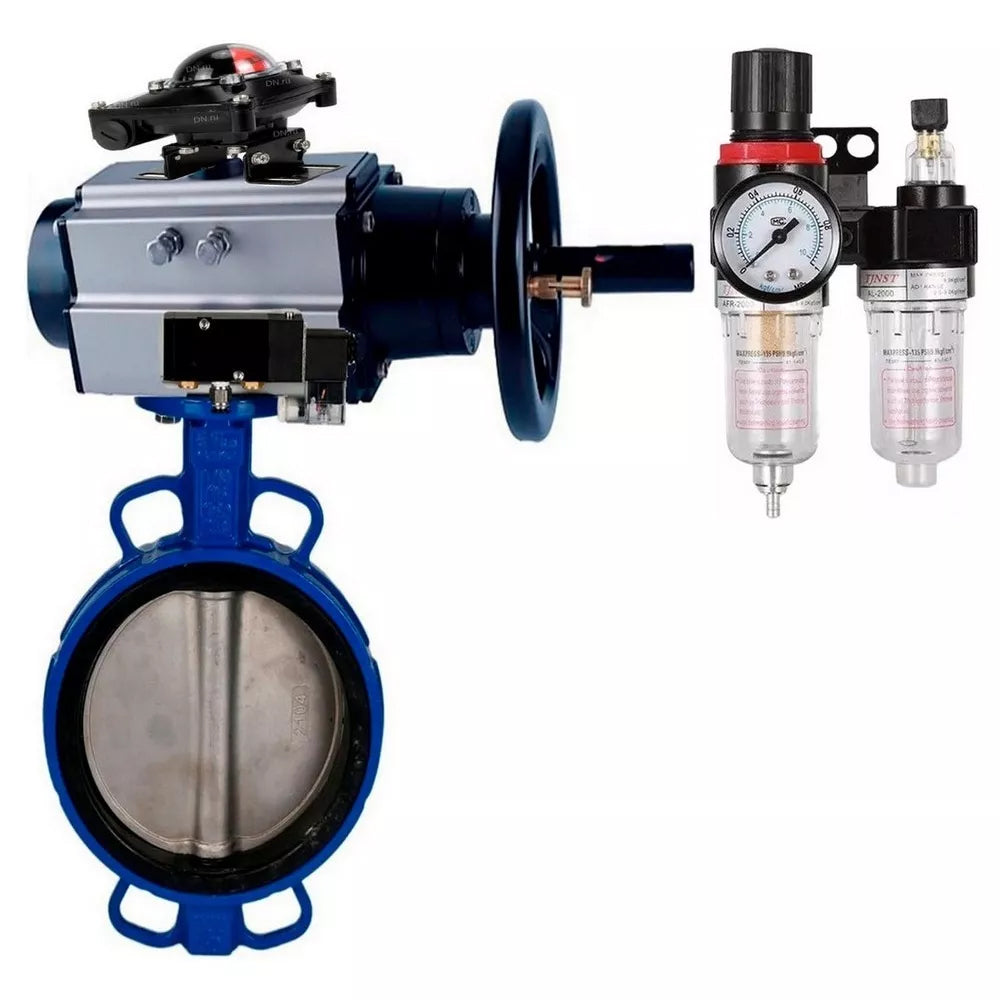

Válvulas de mariposa WBV1413E-2W-Fb, cuerpo - hierro fundido GGG50, disco - hierro fundido GGG40, junta - EPDM, con actuador neumático PA-DA-105-1 de doble acción, con válvula neumática 4M310-08 24V, con BCV APL-210N, con ATU AFC2000 para instalación en tuberías en sistemas de control automático de suministro de calor y agua, en sistemas estacionarios de aire acondicionado y ventilación en instalaciones industriales y civiles.
Los actuadores rotativos neumáticos se utilizan para la automatización de procesos de control de válvulas industriales con un par máximo de hasta 2128 Nm. Rango de ajuste: 5° con rotación del vástago de la válvula de 90°. Entorno de funcionamiento: interior y exterior. (Todas las piezas internas y externas tienen un recubrimiento anticorrosivo).
B
B
Parámetros técnicos de la válvula DNOVA WBV1413E-2W-Fb-H, cuerpo de fundición gris GGG50, disco de fundición gris GGG40, junta de EPDM, con actuador neumático de doble acción PA-DA-105-1, 4M310-08 24 V, LSU APL-210N, ATU AFC2000:
| Nombre | Significado |
| Presión de trabajo, bar | 16 |
| Temperatura del medio de trabajo, В°C | de -20 a 120 |
| Solicitud | suministro de agua, calefacción |
| Conexión a tubería | entrebridas |
| Tipo de puerta | disco giratorio |
| Tipo de control | actuador neumático |
| País del fabricante | Porcelana |
B
Válvulas de mariposa WBV1413E-2W-Fb-H, material del cuerpo: fundición gris GGG50, material del disco: fundición gris GGG40, junta: EPDM, con actuador neumático de doble acción PA-DA-105-1, 4M310-08 24V, LSU APL-210N, ATU AFC2000
B
B
Dimensiones y dimensiones de las válvulas de mariposa DNOVA WBV1413E-2W-Fb-H, material del cuerpo - fundición gris GGG50, material del disco - fundición gris GGG40, junta - EPDM, con actuador neumático de doble acción PA-DA-105-1, 4M310-08 24V, LSU APL-210N, ATU AFC2000:
| DN | A, mm | B, mm | A1, mm | Ancho, mm | Yo, mm | C, mm |
| 150 | 226 | 139 | 495 | 200 | 162 | 139 |
Válvulas de mariposa WBV1413E-2W-Fb-H, cuerpo de fundición gris GGG50, disco de fundición gris GGG40, junta de EPDM, con actuador neumático de doble acción PA-DA-105-1, 4M310-08 24 V, LSU APL-210N, ATU AFC2000
B
B
Parámetros técnicos del actuador neumático PA-DA-105-1:
| Tipo de actuador neumático | de doble efecto |
| Presión de control, bar | 2 Г· 8 |
| Temperatura de funcionamiento, В°C | -20 a +80 |
| Indicador visual de posición | abierto / cerrado |
| Control manual | volante |
| Ángulo de giro, В° | 90 ± 5 |
| Estándar de conexión superior | Namur |
| Estándar de conexión de aire | Namur |
| Rosca de conexión de suministro de aire | G 1/4Кє |
| Tipo de brida ISO | F07/F10 |
| Tallo cuadrado, mm | 22x22 |
| Peso, kg | 9 |
| Vida media, ciclos cerrados/abiertos | 300 000 |
Actuador neumático PA-DA-105-1
B
B
Dimensiones y dimensiones del actuador neumático PA-DA-105-1:
| A, mm | 495 |
| A1, mm | 461.5 |
| B, mm | 133 |
| C, mm | 109.5 |
| Re, mm | 153 |
| E, mm | 57.5 |
| F, mm | 64 |
| G, mm | 26 |
| Mmm | 80 |
| Yo, mm | 30 |
| N, mm | 22 |
| Ancho, mm | 200 |
| J, mm | 102 |
| K, mm | 70 |
| Largo, mm | M10x16 |
| Mmm | M8x13 |
| Oh, mm | 4 |
| P, mm | 4 |
| Tamaño pequeño | M6 |
| T, mm | 24 |
| U, mm | 32 |
Esquema de dimensiones y dimensiones del actuador neumático PA-DA-105-1
B
B
Tabla de piezas y materiales del actuador de aire PA-DA-105-1:
| - | Nombre de la pieza | Material |
| 1 | Tornillo indicador | ABS (plástico) |
| 2 | Indicador de posición | ABS (plástico) |
| 3 | Clip de resorte | Acero inoxidable 304 |
| 4 | Arandela | Acero inoxidable 304 |
| 5 | Lavadora externa | Plástico de ingeniería |
| 6 | Tornillo de ajuste | Acero inoxidable 304 |
| 7 | Tuerca | Acero inoxidable 304 |
| 8 | Arandela | Acero inoxidable 304 |
| 9 | Cuerpo | Aleación de aluminio extruido |
| 10 | Pistón | Aleación de aluminio fundido a presión |
| 11 | Junta tórica del pistón | NBR |
| 12 | Grupo de cojinetes | Plástico de ingeniería |
| 13 | Junta tórica de la tapa del extremo | NBR |
| 14 | Tapa del extremo | Aleación de aluminio fundido a presión recubierta de pintura de poliéster. |
| 15 | Tornillo de fijación | Acero inoxidable 304 |
| 16 | Arandela interna | Plástico de ingeniería |
| 17 | Anillo de sellado | NBR |
| 18 | Cojinete | Plástico de ingeniería |
| 19 | Anticipo | Acero aleado |
| 20 | Engranaje | Acero aleado |
| 21 | Cojinete | Plástico de ingeniería |
| 22 | Anillo de sellado | NBR |
Esquema de piezas y materiales del actuador neumático PA-DA-105-1
B
B
Características técnicas de la válvula neumática 4m310-08 24V:
| Diseño | tipo de carrete |
| Presión nominal PN, MPa (kg/cm2) | 1,2 (12) |
| Presión de trabajo, bar | 1,5...8 |
| Medio de trabajo | aire comprimido filtrado |
| Temperatura ambiente t, °C | +5 a +50 |
| Frecuencia de respuesta | 5 ciclos/s |
| Duplicación manual | es |
| Grado de protección | IP 65 |
| Montaje | a través de agujeros en la carcasa |
| Material de la carcasa | aluminio anodizado |
| Tiempo de respuesta | 0,05 segundos. |
Parámetros técnicos del interruptor de límite APL-210N:
| Nombre | Valor |
| Modelo de unidad de interruptor de límite | APL-210N |
| Tensión máxima del interruptor de límite, V | 250 |
| Temperatura del entorno de trabajo, В°C | -40 a +80 |
| Vida útil, años | 10 |
Unidad de interruptor de límite APL-210N
B
Dimensiones y dimensiones de la unidad de interruptor de límite APL-210N:
| Modelo | Mmm | Largo, mm | B, mm | Re, mm | D1, mm | METRO |
| APL-210N | 77 | 112 | 88 | 10 | 5 | 20x1.5 |
Esquema de dimensiones y dimensiones de la unidad de interruptor de límite APL-210N
B
B
Parámetros principales de la unidad de tratamiento de aire AFC2000:
| Presión de funcionamiento, bar | 8 |
| Presión máxima, bar | 10 |
| Rango de presión ajustable, bar | 0,5 g·9 |
| Presión de rotura, barra | 15 |
| Conexión de aire | 1/4" |
| Temperatura de funcionamiento, C | -5 a +60 |
| Tamaño de partícula del filtro, Вµm | 40 |
| Viscosidad del aceite | ISO VG 32 |
| Peso, kg | 0,395 |
| Composición del conjunto | filtro separador de humedad, regulador de presión, lubricador, soporte |
Unidad de tratamiento de aire AFC2000
