Descripción
Las válvulas de mariposa DNOVA están diseñadas para ser utilizadas como válvulas de cierre o control para el control de flujo en sistemas de suministro de calor, sistemas de suministro de agua, en procesos tecnológicos en las industrias alimentaria, química, de petróleo y gas, de pulpa y papel y otras.
Los actuadores eléctricos de cuarto de vuelta DNOVA QT2-N-xEM-O1-x-U1 con protección térmica y calentador están diseñados para el control remoto y local de válvulas de cierre de tuberías con un elemento de cierre de cuarto de vuelta. Se utilizan en diversos sectores de la economía nacional: gas, petróleo, metalurgia, industria alimentaria, vivienda y servicios comunales, etc.
B
B

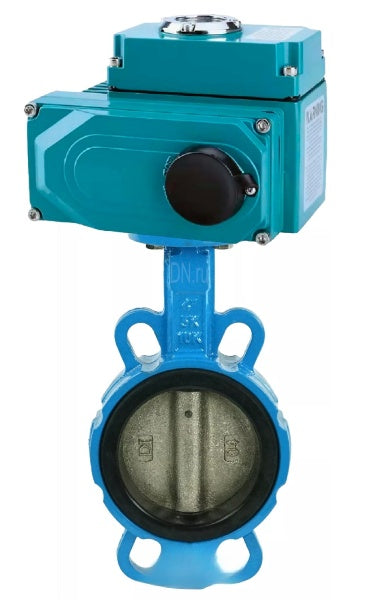

Válvulas de mariposa DNOVA WBV1413E-2W-Fb-H DN40-50 PN16, cuerpo - fundición gris GGG50, disco - fundición gris GGG40, junta - EPDM, con actuador eléctrico de 1/4 de vuelta QT-N-003EM-O1-24VDC-U1 24V HARK
B
B
Características técnicas de las válvulas de mariposa DNOVA WBV1413E-2W-Fb-H DN40-50 PN16, cuerpo - fundición gris GGG50, disco - fundición gris GGG40, junta - EPDM, con actuador eléctrico de 1/4 de vuelta QT-N-003EM-O1-24VDC-U1 24V HARK:
| Diámetro nominal DN, mm | 40 - 300 |
| Presión de trabajo PN, bar | 16 |
| Dirección del flujo | bilateral |
| Temperatura máxima del entorno de trabajo t, °C | Hasta +110 |
| Entorno de trabajo | agua fría y caliente, aire sin impurezas de aceite y grasa, aire acondicionado estacionario, ambientes ligeramente agresivos, otros ambientes neutros al material |
| Tipo de control | con accionamiento eléctrico / con caja de cambios |
B
B
Esquema de dimensiones y tamaños de válvulas de mariposa DNOVA WBV1413E-2W-Fb-H DN40-50 PN16, cuerpo - fundición gris GGG50, disco - fundición gris GGG40, junta - EPDM, con actuador eléctrico de 1/4 de vuelta QT-N-003EM-O1-24VDC-U1 24V HARK:
Dimensiones y tamaños de válvulas de mariposa DNOVA WBV1413E-2W-Fb-H DN40-50 PN16, cuerpo - fundición gris GGG50, disco - fundición gris GGG40, junta - EPDM, con actuador eléctrico de 1/4 de vuelta QT-N-003EM-O1-24VDC-U1 24V HARK:
| DN |
Modelo de propulsión eléctrica |
Dimensiones, mm | ||
| A | B | Yo | ||
| 40 | QT-N-003EMT | 105 | 55 | 123 |
| 50 | 161 | 80 | 123 | |
B
B
Materiales de las piezas de la válvula de mariposa DNOVA WBV1413E-2W-Fb-H DN40-50 PN16, cuerpo de fundición gris GGG50, disco de fundición gris GGG40, junta de EPDM, con actuador eléctrico de 1/4 de vuelta QT-N-003EM-O1-24VDC-U1 24V HARK:
| No. | Nombre | Material |
| 1 | Marco | Hierro fundido GGG50 |
| 2 | Disco | acero 316L |
| 3 | Sello de silla de montar | EPDM |
| 4 | Varilla superior | acero 316L |
| 5 | Varilla inferior | acero 316L |
| 6, 11 | Anillo de retención | Acero AISI 201 |
| 7 | Antera | NBR |
| 8 | Junta de biela | NBR |
| 9 | Insertar | Acero AISI 201 |
| 10 | Corcho | plástico |
B
Imagen de accionamientos eléctricos DNOVA QT-N-003EM-O1-24VDC-U1 HARK
B
Accionamientos eléctricos técnicos DNOVA QT-N-003EM-O1-24VDC-U1 HARK:
| Tipo de accionamiento eléctrico | cuarto de vuelta |
| Tipo de motor | asincrónico |
| Ángulo de rotación, В° | 90±5 |
| Material del cuerpo | aleación de aluminio, recubierta de polvo epoxi |
| Material del eje | acero aleado |
| Tensión de alimentación | 24 V/CC |
| Entrada de cables | glándula 2xM18 |
| Tipo de conexión | ISO 5211 |
| Dispositivo de autobloqueo | tornillo sin fin autoblocante y engranaje sin fin |
| Apagado automático en las posiciones abierta, cerrada y atascada |
2 interruptores de límite + 2 interruptores adicionales (contacto seco); |
| Protección térmica |
encender a 120 °C ± 5 °C; apagar a 97 °C ± 5 °C |
| Limitación mecánica de la rotación del eje de salida | 2 topes externos ajustables |
| Clase de protección de la vivienda | IP67 |
| Nivel de ruido, dB | 50 |
| Potencia del calentador, W | 5 |
| Temperatura ambiente, В°C | de -20 a +70 |
| Humedad ambiental | ≤95% (25 °C) |
| Protección contra explosiones de la carcasa | No |
B
B
Esquema de dimensiones generales de los accionamientos eléctricos DNOVA QT-N-003EM-O1-24VDC-U1 HARK:
B
Dimensiones y tamaños de los accionamientos eléctricos DNOVA QT-N-003EM-O1-24VDC-U1 HARK:
| Modelo | 003Especialista en emergencias médicas |
| Largo, mm | 123 |
| Mmm | 115 |
| A, mm | 101 |
| B, mm | 98 |
| C, mm | 74 |
| Re, mm | 49 |
| E, mm | 34.5 |
| F, mm | 35 |
| G, mm | 5 |
| Tamaño de la varilla, cuadrado, mm | 14x14 |
| ISO 5211 | F05/F07 |
B
B
Esquema del dispositivo de accionamientos eléctricos DNOVA QT-N-003EM-O1-24VDC-U1 HARK:
B
Diagrama esquemático de los accionamientos eléctricos DNOVA QT-N-xEM-O1-x-U1 HARK:
| N.º de artículo | Nombre |
| 1 | Indicador de posición |
| 2 | Cubierta superior |
| 3 | Placa de control |
| 4 | Condensador |
| 5 | Levas de empuje |
| 6 | Eje de salida con rueda helicoidal |
| 7 | Marco |
| 8 | Limitadores de recorrido del eje de salida |
| 9 | Eje sin fin |
| 10 | Motor eléctrico |
| 11 | Reductor |
| 12 | Tapa de la caja de cambios |
B
