Descripción

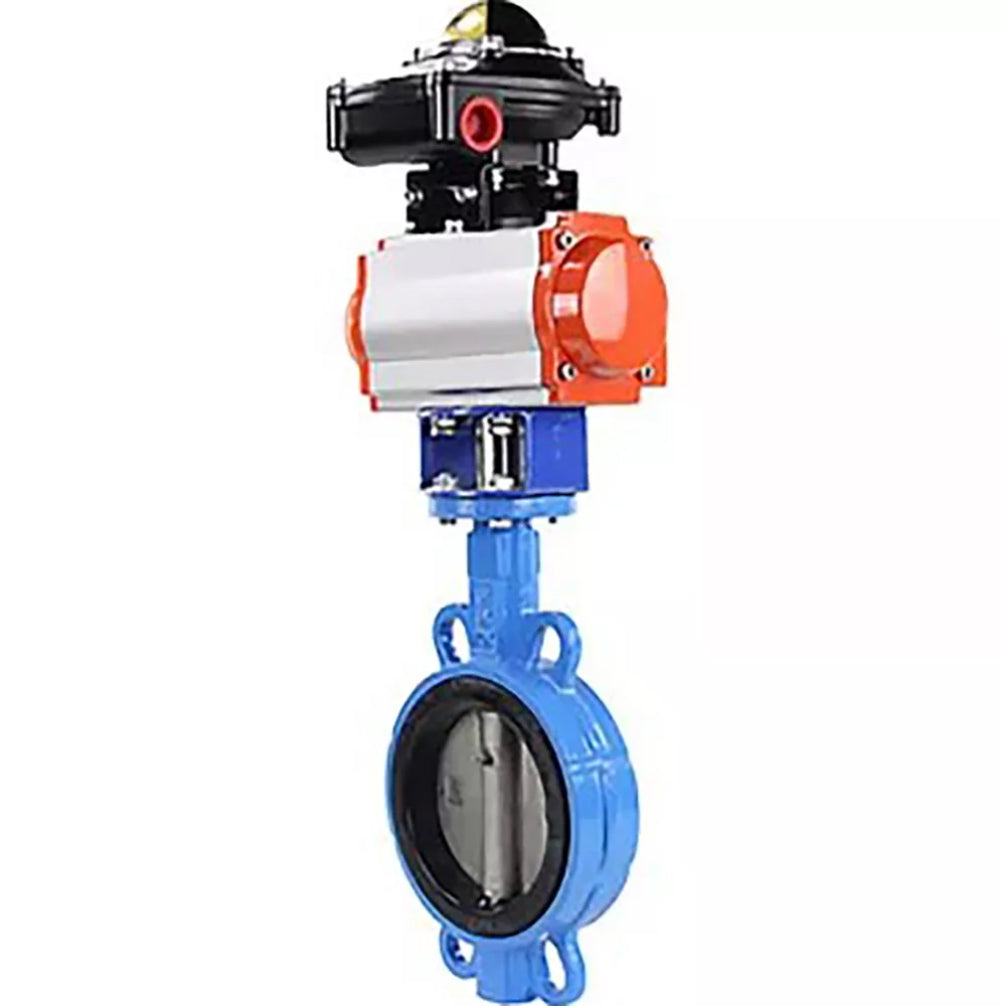

La válvula de mariposa WBV1413E-2W-Fb PA-SA APL-510N-EX está diseñada para su uso como válvula de cierre o regulación para el control de flujo en sistemas de suministro de calor, sistemas de suministro de agua, en procesos tecnológicos de alimentos, químicos, petróleo y gas, pulpa y papel y otras industrias.
Los actuadores neumáticos SA están diseñados para la automatización del proceso de control de válvulas de cierre industriales (compuertas y válvulas de bola). Están diseñados para funcionar tanto en interiores como en exteriores. Todas las piezas internas y externas cuentan con un recubrimiento anticorrosivo.
El interruptor de límite APL-510N-EX es un dispositivo electrotécnico diseñado para abrir y cerrar el circuito de trabajo y visualizar las posiciones del cuerpo de cierre de las válvulas de tuberías. En una caja sellada, generalmente, se encuentran dos interruptores mecánicos diseñados para voltajes de hasta 250 V, que monitorean la posición del vástago del actuador y señalizan en posiciones extremas. Están montados sobre la superficie del actuador. En la parte superior del interruptor de límite hay una semiesfera indicadora visual bicolor. Si la conexión de la tubería está cerrada, solo se ve la parte roja de la semiesfera marcada como CERRADO; si está abierta, solo se ve la parte amarilla marcada como ABIERTO. Este indicador visual es claramente visible a distancia, lo que simplifica la inspección del equipo, y la diferencia de color entre la posición abierta y cerrada reduce la probabilidad de malinterpretación de la información. Gracias al uso del BCV es posible transmitir información sobre la posición de las válvulas de la tubería (abiertas/cerradas) a sistemas de control automatizados, lo que permite aumentar la confiabilidad del sistema en su conjunto y simplifica el diagnóstico en caso de detección de fallas.
B
B
Parámetros técnicos de las válvulas de compuerta de disco para agua DNOVA WBV1413E-2W-Fb-H, cuerpo de fundición gris GGG50, disco de fundición gris GGG40, junta de EPDM, accionamiento neumático con muelles de retorno PA-SA, LSU APL-510N-EX:
| Parámetro | Valor |
| Diámetro nominal DN, mm | 40 - 300 |
| Presión nominal PN, MPa (kg/cm2) | 1,6 (16) |
| Dirección del flujo | bilateral |
| Temperatura máxima del medio de trabajo t, °C | Hasta +110. |
| Medio de trabajo | agua fría y caliente, aire sin aceite ni grasa, acondicionamiento estacionario, medios ligeramente agresivos, otros medios neutros al material. Material |
| Tipo de control | Vástago desnudo (sin mango) / con mango / con actuador eléctrico / con reductor actuador eléctrico / con reductor |
Puerta WBV1413E-2W-Fb PA-SA APL-510N-EX
B
B
Dimensiones y dimensiones de la válvula de compuerta de disco de agua DNOVA WBV1413E-2W-Fb-H, material del cuerpo: fundición gris GGG50, material del disco: fundición gris GGG40, junta: EPDM, accionamiento neumático con muelles de retorno PA-SA, LSU APL-510N-EX:
| DN | A, mm | B, mm | C, mm | E, mm | G, mm | Largo, mm | Mmm |
| 40 | 335.4 | 55 | 109 | 153 | 101 | 33 | 121.4 |
| 50 | 391.4 | 80 | 109 | 153 | 101 | 43 | 121.4 |
| 65 | 430.4 | 89 | 134 | 279 | 119 | 45 | 121.4 |
| 80 | 436.4 | 95 | 134 | 279 | 119 | 45 | 121.4 |
| 100 | 455.4 | 114 | 134 | 279 | 119 | 52 | 121.4 |
| 125 | 491.4 | 127 | 157 | 308 | 137.5 | 55 | 121.4 |
| 150 | 504.4 | 139 | 157 | 308 | 137.5 | 55 | 121.4 |
| 200 | 580.4 | 175 | 199 | 465 | 175 | 60 | 121.4 |
| 250 | 670.4 | 203 | 257 | 542 | 226 | 68 | 121.4 |
| 300 | 715.4 | 242 | 257 | 542 | 226 | 78 | 121.4 |
Boceto de la compuerta WBV1413E-2W-Fb PA-SA APL-510N-EX
B
B
Materiales Válvula de compuerta de disco de agua DNOVA WBV1413E-2W-Fb-H, material del cuerpo: hierro fundido GGG50, material del disco: hierro fundido GGG40, sellado: EPDM, accionamiento neumático con resortes de retorno PA-SA, LSU APL-510N-EX:
| - | Nombre | Material |
| 1 | Cuerpo | Hierro fundido GGG50 |
| 2 | Disco | Hierro fundido de alta resistencia |
| 3 | Junta del asiento | EPDM |
| 4 | Tallo superior | Acero AISI 420 |
| 5 | Tallo inferior | Acero AISI 420 |
| 6, 11 | Anillo de retención de anillo | Acero AISI 201 |
| 7 | Plumero | NBR |
| 8 | Vástago de junta | NBR |
| 9 | Insertar | Acero AISI 201 |
| 10 | Enchufar | plástico |
Boceto de detalle de la compuerta WBV1413E-2W-Fb PA-SA APL-510N-EX
B
Datos técnicos de los actuadores neumáticos SA
| Diseño | con resortes de retorno |
| Presión nominal PN, bar | 12 |
| Presión de trabajo, bar | 2...8 |
| Medio de trabajo | Aire comprimido filtrado o gases no agresivos, aceites |
| Diámetro máximo de partícula | menos de 30 Вµm2 |
| Temperatura de funcionamiento t, °C | - 20 a +80 - 40 a +80 (versión de baja temperatura) - 20 a +160 (en aire seco) |
| Rango de ajuste | В± 5 В° para rotación a 0 В° y 90 В° |
| Anulación manual | es |
| Indicador de posición | abierto/cerrado |
| Entorno operativo | Interior y exterior. (Todas las piezas internas y externas tienen un revestimiento anticorrosivo). |
B
Materiales de las piezas del actuador neumático SA:
| - | Nombre | Material |
| 1 | Recinto | aluminio extruido |
| 2 | Tapones laterales | aluminio fundido |
| 3 | Engranaje | acero inoxidable |
| 4 | Pistón | acero/aluminio |
| 5 | Tapones | acero inoxidable |
| 6 | Anillo de pistón | NBR |
| 7 | Ballestas | acero para resortes |
| 8 | Cojinete de pistón | plástico de ingeniería |
| 9 | Anillo de pistón | NBR |
| 10 | Enchufar | NBR |
| 11 | Anillo de empuje | plástico de ingeniería |
| 12 | Anillo | plástico de ingeniería |
| 13 | Arandela | acero inoxidable |
| 14 | Clip de resorte | acero inoxidable |
| 15 | Indicador | plástico |
| 16 | Carcasa del indicador | plástico |
| 17 | Cojinete | plástico de ingeniería |
| 18 | Leva | acero |
| 19 | Cojinete | NBR |
| 20 | Cojinete | plástico de ingeniería |
| 21 | Cojinete | plástico de ingeniería |
| 22 | Anillo de sellado | NBR |
| 23 | Anillo de sellado | NBR |
| 24 | Cojinete | acero inoxidable |
| 25 | Tuerca de ajuste | acero inoxidable |
| 26 | Tornillo de ajuste | acero inoxidable |
| 27 | Manga | aluminio |
Boceto de material del actuador neumático SA
B
Características de la unidad de interruptor de límite APL-510N-EX:
| Parámetro | Significado |
| Recinto | IP67/NEMA4 para todo tipo de clima 4X,7,9 a prueba de explosiones E EX d IIC T6 |
| Dispositivos compatibles | actuadores neumáticos de cuarto de vuelta; - cualquier actuador con rotación del eje de 90° |
| Ángulo de rotación completo | 90° |
| Prensaestopas | 2 x NPT 3/4" |
| Conexión eléctrica | terminales de tornillo 8 puntos (0,08 - 2,5) mm2 |
| Rosca de prensaestopas | 2 x NPT 3/4" |
| Tipo de indicador visual | hemisferio bicolor: ABIERTO (Abierto) - amarillo CERRADO (Cerrado) - rojo |
| Interruptores/sensores | dos interruptores mecánicos dos sensores de proximidad |
| Tensión nominal, V | 250 |
| Corriente nominal, A | 16 |
| Temperatura ambiente permitida, °C | -20 a +66 |
| Vida media, ciclos | 10 000 000 |
| Peso, kg | 1.8 |
