The number that matters
Nominal pressure
16barras
The pressure class of the valve body at 20 °C. Working limits depend on the medium and its temperature.
Construction
Parts and materials
La válvula de mariposa está diseñada para su uso como válvula de cierre o regulación para el control de flujo en sistemas de suministro de calor y agua, en procesos tecnológicos de las industrias alimentaria, química, de petróleo y gas, de pulpa y papel y otras.
El actuador neumático está diseñado para la automatización de procesos de control de válvulas industriales con un par máximo de hasta 2128 Nm. Puede instalarse en diversas válvulas de cuarto de vuelta según las instrucciones. Las bridas deben cumplir con la norma ISO 5211.
El posicionador rotatorio electroneumático se utiliza para controlar actuadores rotatorios neumáticos mediante un controlador eléctrico o un sistema de control con una señal de salida analógica de CC con un rango de 4 a 20 mA. Su función se basa en el equilibrio de fuerzas. El posicionador utiliza un dispositivo de tipo boquilla-aleta y un servomecanismo de retroalimentación (sistema de resorte y palanca) para equilibrar las fuerzas de control y retroalimentación cuando el actuador neumático (válvula) alcanza la posición correspondiente a la señal de control.
B
B
Parámetros técnicos de la válvula DNOVA WBV1413E-2W-Fb-H, material del cuerpo: fundición gris GGG50, material del disco: fundición gris GGG40, junta: EPDM, con actuador neumático de doble efecto PA-DA-105-1, posicionador rotatorio electroneumático YT-1000RSN sin retroalimentación:
| Nombre | Significado |
| Presión de trabajo, bar | 16 |
| Temperatura del medio de trabajo, В°C | de -20 a 120 |
| Solicitud | suministro de agua, calefacción |
| Conexión a tubería | entrebridas |
| Tipo de puerta | disco giratorio |
| Tipo de control | actuador neumático |
| País del fabricante | Porcelana |
B

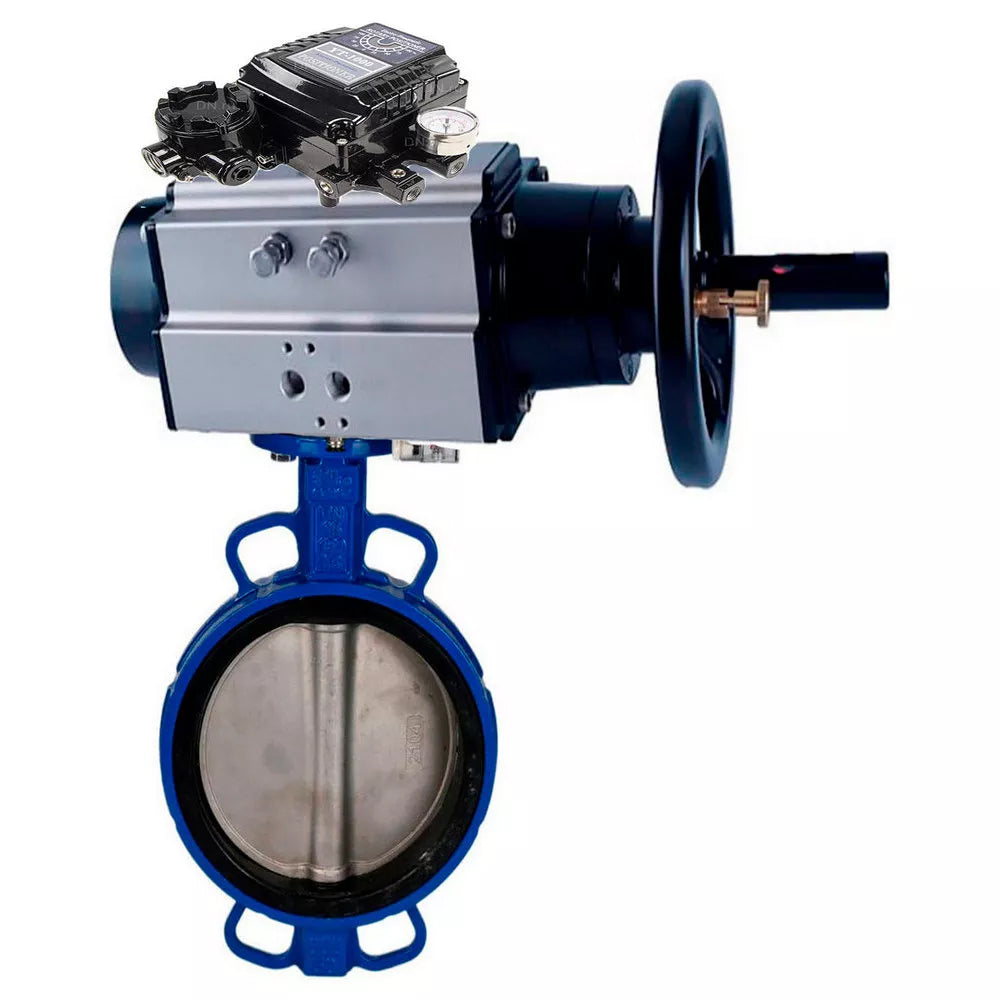

Válvulas de mariposa WBV1413E-2W-Fb-H, material del cuerpo: fundición gris GGG50, material del disco: fundición gris GGG40, junta: EPDM, con actuador neumático de doble efecto PA-DA-105-1, posicionador rotatorio electroneumático YT-1000RSN sin retroalimentación
B
B
Dimensiones y dimensiones de las válvulas de mariposa DNOVA WBV1413E-2W-Fb-H, material del cuerpo - fundición gris GGG50, material del disco - fundición gris GGG40, junta - EPDM, con actuador neumático de doble efecto PA-DA-105-1, posicionador rotatorio electroneumático YT-1000RSN sin retroalimentación:
| DN | A, mm | B, mm | A1, mm | Ancho, mm | Tamaño pequeño | C, mm |
| 150 | 226 | 139 | 495 | 200 | 62.5 | 117.5 |
| 200 | 226 | 139 | 495 | 200 | 62.5 | 117.5 |
Válvulas de mariposa WBV1413E-2W-Fb-H, material del cuerpo: fundición gris GGG50, material del disco: fundición gris GGG40, junta: EPDM, con actuador neumático de doble efecto PA-DA-105-1, posicionador rotatorio electroneumático YT-1000RSN sin retroalimentación
B
B
Parámetros técnicos del actuador neumático PA-DA-105-1:
| Tipo de actuador neumático | de doble efecto |
| Presión de control, bar | 2 Г· 8 |
| Temperatura de funcionamiento, В°C | -20 a +80 |
| Indicador visual de posición | abierto / cerrado |
| Control manual | volante |
| Ángulo de giro, В° | 90 ± 5 |
| Estándar de conexión superior | Namur |
| Estándar de conexión de aire | Namur |
| Rosca de conexión de suministro de aire | G 1/4Кє |
| Tipo de brida ISO | F07/F10 |
| Tallo cuadrado, mm | 22x22 |
| Peso, kg | 9 |
| Vida media, ciclos cerrados/abiertos | 300 000 |
Actuador neumático PA-DA-105-1
B
B
Dimensiones y dimensiones del actuador neumático PA-DA-105-1:
| A, mm | 495 |
| A1, mm | 461.5 |
| B, mm | 133 |
| C, mm | 109.5 |
| Re, mm | 153 |
| E, mm | 57.5 |
| F, mm | 64 |
| G, mm | 26 |
| Mmm | 80 |
| Yo, mm | 30 |
| N, mm | 22 |
| Ancho, mm | 200 |
| J, mm | 102 |
| K, mm | 70 |
| Largo, mm | M10x16 |
| Mmm | M8x13 |
| Oh, mm | 4 |
| P, mm | 4 |
| Tamaño pequeño | M6 |
| T, mm | 24 |
| U, mm | 32 |
Esquema de dimensiones y dimensiones del actuador neumático PA-DA-105-1
B
B
Tabla de piezas y materiales del actuador de aire PA-DA-105-1:
| - | Nombre de la pieza | Material |
| 1 | Tornillo indicador | ABS (plástico) |
| 2 | Indicador de posición | ABS (plástico) |
| 3 | Clip de resorte | Acero inoxidable 304 |
| 4 | Arandela | Acero inoxidable 304 |
| 5 | Lavadora externa | Plástico de ingeniería |
| 6 | Tornillo de ajuste | Acero inoxidable 304 |
| 7 | Tuerca | Acero inoxidable 304 |
| 8 | Arandela | Acero inoxidable 304 |
| 9 | Cuerpo | Aleación de aluminio extruido |
| 10 | Pistón | Aleación de aluminio fundido a presión |
| 11 | Junta tórica del pistón | NBR |
| 12 | Grupo de cojinetes | Plástico de ingeniería |
| 13 | Junta tórica de la tapa del extremo | NBR |
| 14 | Tapa del extremo | Aleación de aluminio fundido a presión recubierta de pintura de poliéster. |
| 15 | Tornillo de fijación | Acero inoxidable 304 |
| 16 | Arandela interna | Plástico de ingeniería |
| 17 | Anillo de sellado | NBR |
| 18 | Cojinete | Plástico de ingeniería |
| 19 | Anticipo | Acero aleado |
| 20 | Engranaje | Acero aleado |
| 21 | Cojinete | Plástico de ingeniería |
| 22 | Anillo de sellado | NBR |
Esquema de piezas y materiales del actuador neumático PA-DA-105-1
- Body material
- hierro fundido GGG50
- Maximum allowable temperature
- 110 °C
- Connection type
- brida compacta
- Control type
- Actuador neumático
- Nominal pressure
- 16 barras
- Type of seal
- EPDM
- Coating type
- polvo epoxi
- Disc material
- hierro fundido GGG40
- Explosion-proof
- No
- Thermal protection
- Sí
- Torque
- 86 Nm
- Manual override
- volante
- Limit switches
- No
- Feedback sensor
- No
- Control signal
- 4-20 mA
- Type of pneumatic actuator
- doble acción
- Angle of rotation
- 90°
- Country of origin
- Porcelana
Production. Usually 7–14 business days after you approve the quotation and pay. Made-to-specification items are confirmed in the quotation.
Freight. Not charged at checkout. A manager quotes air and sea freight to your port or airport, and nothing ships until you approve the price and the freight.
To North America. From approval and payment to the destination port or airport: air 14–24 days, sea 32–60 days. Estimates, not guarantees.
Terms. EXW Ningbo or FOB Ningbo Port; CIF on request. The agreed term is written on the Proforma Invoice.
