Parts

Válvulas de bola

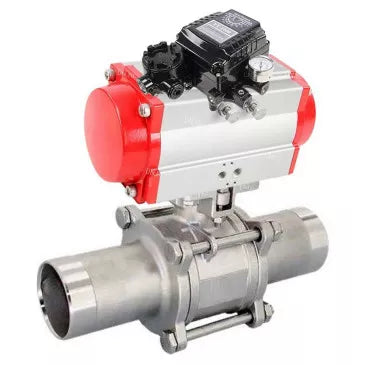

Model BV3232P(3pc)-FP-W-ISO-H SKU D160-52540

$455.96 USD

Oferta Agotado

Impuestos incluidos. Los gastos de envío se calculan en la pantalla de pago.

Ver todos los detalles

The number that matters

Max. medium temperature

180°C

The highest medium temperature this valve is rated for.

Applications

Media and industries

Agua
Vapor
Productos derivados del petróleo
Medios neutrales
Medios gaseosos

La válvula de bola se utiliza como válvula de cierre en sistemas de suministro de calor y agua, así como en sistemas de vapor, combustible y neumáticos con aire comprimido y gases neutros. Las válvulas de esta serie se pueden instalar en sistemas que transportan medios líquidos y gaseosos (agua, aceite, aceites, vapor, aire, alcoholes, glicol, etc.), sin dañar los materiales de la válvula.

Los actuadores neumáticos DNOVA de doble efecto rotativos PA-DA-XXX están diseñados para automatizar el proceso de control de válvulas industriales con un par máximo de hasta 2128 Nm.

El posicionador rotatorio electroneumático se utiliza para controlar actuadores neumáticos de tipo rotatorio mediante un controlador eléctrico o un sistema de control con señal de salida CC analógica en el rango de 4 a 20 mA.

Parámetros técnicos de la válvula de bola DNOVA BV3232P(3pc)-FP-W-ISO-H LONG DN10-150 PN16-63 de paso total, cuerpo en acero inoxidable 316, para soldar, con actuador neumático DNOVA PA-DA y posicionador neumático YT-1000RSN:

Nombre	Significado
Temperatura del entorno de trabajo, В°C	de -20 a 180
Tipo de dispositivo de grúa	bidireccional
Solicitud	suministro de agua, suministro de calor, industria
Entorno de trabajo	agua, vapor, productos derivados del petróleo, medios neutros, medios gaseosos
Conexión a la tubería	para soldar
Ingesta de agua	No
Tipo de sección de flujo	paso completo
Tipo de control	Con accionamiento neumático
Unión	para soldar
Control	actuador neumático de doble efecto
Disponibilidad de interruptores de límite	No
Disponibilidad de distribuidor neumático	No
Disponibilidad de posicionador electroneumático	Hay
Vida útil media, años	5
Garantía, g.	1

Esquema de dimensiones y tamaños de válvulas de bola DNOVA BV3232P(3pc)-FP-W-ISO-H LONG DN10-150 PN16-63 de paso total, cuerpo - acero inoxidable 316, para soldar, con actuador neumático DNOVA PA-DA y posicionador neumático YT-1000RSN

Dimensiones y tamaños de válvulas de bola DNOVA BV3232P(3pc)-FP-W-ISO-H LONG DN10-150 PN16-63 de paso total, cuerpo - acero inoxidable 316, para soldar, con actuador neumático DNOVA PA-DA y posicionador neumático YT-1000RSN:

Modelo	Largo, mm	A, mm	E, mm	Tamaño pequeño	C, mm
Du10	130	153	72	62.5	117.5
Du15	150	153	72	62.5	117.5
Du20	155	174	89	62.5	117.5
Du25	186	216	109	62.5	117.5
Du32	195	153	72	62.5	117.5
Du40	231	174	89	62.5	117.5
Du50	243	216	109	62.5	117.5
Du65	290	216	109	62.5	117.5
Du80	302	216	109	62.5	117.5
Du100	326	279	134	62.5	117.5
Du125	360	308	157	62.5	117.5
Du150	390	405	174	62.5	117.5

Esquema de piezas y materiales de válvulas de bola DNOVA BV3232P(3pc)-FP-W-ISO-H LONG DN10-150 PN16-63 paso total, cuerpo - acero inoxidable 316, para soldar, con actuador neumático DNOVA PA-DA y posicionador neumático YT-1000RSN

Tabla de partes y materiales de válvulas de bola DNOVA BV3232P(3pc)-FP-W-ISO-H LONG DN10-150 PN16-63 paso total, cuerpo - acero inoxidable 316, para soldar, con actuador neumático DNOVA PA-DA y posicionador neumático YT-1000RSN:

N.º de artículo	Nombre de la pieza	Material
1	Marco	acero inoxidable 316
2	Elemento lateral (2 uds.)	acero inoxidable 316
3	Pelota	acero inoxidable 316
4	Sello de bola	PTFE
5	Sello de varilla	PTFE
6	Manga	acero inoxidable 304
7	Existencias	acero inoxidable 316
8	Arandela	acero inoxidable
9	tornillo	acero A2-70
10	Tornillo	acero A2-70

B

Accionamiento neumático DNOVA

Parámetros técnicos del accionamiento neumático DNOVA

Nombre	Significado
Diseño	con resortes de retorno
Presión de trabajo, bar	6
Entorno de trabajo	Aire comprimido filtrado o gases no agresivos, aceites
Disponibilidad de copia de seguridad manual	No

Esquema de las dimensiones y tamaños del accionamiento neumático DNOVA

Dimensiones y tamaños del accionamiento neumático DNOVA:

Modelo	PA-DA-52	PA-DA-65	PA-DA-83	PA-DA-105	PA-DA-130	PA-DA-140
A1, mm	108	125	152	189	210	268
B1, mm	153	174	216	279	308	405
C, mm	30	36	46	55	67.5	76
Re, mm	41	46	55	64	70	77
E, mm	72	89	109	134	157	174
F, mm	26	26	26	26	36	36
G, mm	15	15	15	25	25	30
Mmm	F03	F05	F05	F07	F07	F10
Yo, mm	F05	F07	F07	F10	F10	F12
J, mm	4-M5x8	4-M6x10	4-M6x10	4-M8x12	4-M8x12	4-M10x16
K, mm	4-M6x10	4-M8x12	4-M8x12	4-M10x16	4-M10x16	4-M12x20
Largo, mm	11x11	14x14	17x17	22x22	22x22	27x27
Mmm	80	80	80	80	80	130
N, mm	30	30	30	30	30	30
F0, mm	34	34	34	41	62	62
R, mm	20	20	20	20	30	30

Tabla de piezas y materiales del accionamiento neumático DNOVA:

No.	Nombre	Cantidad	Material	Revestimiento
1	Marco	1	aluminio extruido	anodizado duro
2	Tapones laterales	2	aluminio fundido
3	Engranaje	1	acero inoxidable	niquelado
4	Pistón	2	acero/aluminio	oxidación/galvánico
5	Tapones	8	acero inoxidable
6	Anillo de pistón	2	NBR
7	Ballestas	0-12	acero para resortes	recubrimiento epoxi
8	Cojinete de pistón	2	plástico de ingeniería
9	Anillo de pistón	2	NBR
10	Enchufar	2	NBR
11	Anillo de empuje	2	plástico de ingeniería
12	Anillo	1	plástico de ingeniería
13	Arandela	1	acero inoxidable
14	Abrazadera de resorte	2	acero inoxidable
15	Indicador	1	plástico
16	Carcasa del indicador	1	plástico
17	Cojinete	1	plástico de ingeniería
18	Leva	1	acero	oxidación/galvánico
19	Cojinete	1	NBR
20	Cojinete	1	plástico de ingeniería
21	Cojinete	1	plástico de ingeniería
22	Anillo de sellado	2	NBR
23	Anillo de sellado	2	NBR
24	Cojinete	2	acero inoxidable
25	Tuerca de ajuste	2	acero inoxidable
26	Tornillo de ajuste	2	acero inoxidable
27	Manga	2	aluminio

Posicionadores rotativos electroneumáticos DNOVAYT-1000RSN

Parámetros técnicos del posicionador rotatorio electroneumático DNOVA YT-1000RSN

Nombre	Significado
Modelo de posicionador electroneumático	YT-1000RSN
Señal de control de entrada, mA	4~20
Resistencia interna, ohmios	250(±15)
Presión de entrada, bar	1.4~7
Ángulo de recorrido de la palanca	0~90°
Rosca de conexión de aire comprimido	1/4"
Rosca de conexión del manómetro	1/8"
Entrada de cables	G1/2вЂі
Tipo de protección	IP66
Consumo de aire comprimido, l/min	3
Caudal de aire en la salida, l/min	80
Material del cuerpo	fundición de aluminio

B

Esquema de dimensiones y tamaños de los posicionadores rotativos electroneumáticos DNOVA YT-1000RSN

Dimensiones y tamaños de los posicionadores rotativos electroneumáticos DNOVA YT-1000RSN:

Modelo de posicionador	YT-1000RSI
A, mm	224.3
B, mm	166.5
C, mm	117.5
Re, mm	132.3
E, mm	6
F, mm	122
G, mm	45
Mmm	45
Yo, mm	23
J, mm	27
K, mm	32.5
Largo, mm	35.5
Mmm	91.8
N, mm	37.2
Oh, mm	43.5
P, mm	26.5
Q, mm	33
R, mm	80.25
Tamaño pequeño	62.5
T, mm	8
U1, mm	70
U2, mm	93
V1, mm	40
V2, mm	63
Ancho, mm	26
X, mm	32
Y, mm	9
Z, mm	24

Pasaportes y certificados

Ficha técnica del actuador neumático de doble efecto con resortes de retorno DNOVA DA/SA-xxx

Port opening: paso completo
Body material: Acero inoxidable AISI 316
Maximum allowable temperature: 180 °C
Connection type: Para soldar
Control type: Accionamiento neumático
Operating environment: Agua, Vapor, Productos derivados del petróleo, Medios neutrales y Medios gaseosos
Type of seal: PTFE
Torque: 3 Nm
Limit switches: No
Type of pneumatic actuator: doble acción
Country of origin: Porcelana

Production. Usually 7–14 business days after you approve the quotation and pay. Made-to-specification items are confirmed in the quotation.

Freight. Not charged at checkout. A manager quotes air and sea freight to your port or airport, and nothing ships until you approve the price and the freight.

To North America. From approval and payment to the destination port or airport: air 14–24 days, sea 32–60 days. Estimates, not guarantees.

Terms. EXW Ningbo or FOB Ningbo Port; CIF on request. The agreed term is written on the Proforma Invoice.
