La válvula de bola se utiliza como válvula de cierre en sistemas de suministro de calor y agua, así como en sistemas de vapor, combustible y neumáticos con aire comprimido y gases neutros. Las válvulas de esta serie se pueden instalar en sistemas que transportan medios líquidos y gaseosos (agua, aceite, aceites, vapor, aire, alcoholes, glicol, etc.), sin dañar los materiales de la válvula.

Los actuadores neumáticos DNOVA rotativos con resorte de retorno PA-SA-XXX están diseñados para automatizar el proceso de control de válvulas industriales con un valor de par máximo de hasta 2128 Nm.

El posicionador rotatorio electroneumático se utiliza para controlar actuadores neumáticos de tipo rotatorio mediante un controlador eléctrico o un sistema de control con señal de salida CC analógica en el rango de 4 a 20 mA.

B

B

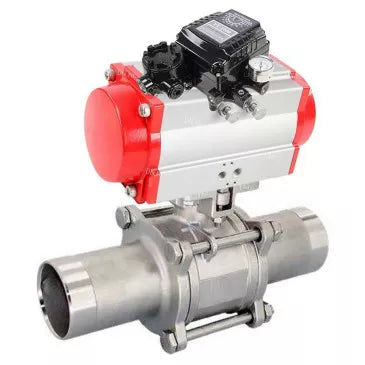

Parámetros técnicos de la válvula de bola DNOVA BV3232P(3pc)-FP-W-ISO-H LONG DN10-150 PN16-63 de paso total, cuerpo en acero inoxidable 316, para soldar, con actuador neumático DNOVA PA-SA y posicionador neumático YT-1000RSN:

B

B

Esquema de dimensiones y tamaños de válvulas de bola DNOVA BV3232P(3pc)-FP-W-ISO-H LONG DN10-150 PN16-63 de paso total, cuerpo - acero inoxidable 316, para soldar, con actuador neumático DNOVA PA-SA y posicionador neumático YT-1000RSN

B

Dimensiones y tamaños de válvulas de bola DNOVA BV3232P(3pc)-FP-W-ISO-H LONG DN10-150 PN16-63 paso total, cuerpo - acero inoxidable 316, para soldar, con actuador neumático DNOVA PA-SA y posicionador neumático YT-1000RSN:

Modelo	Largo, mm	A, mm	E, mm	Tamaño pequeño	C, mm
DN10	130	153	72	62.5	117.5
DN15	150	216	109	62.5	117.5
DN20	155	279	134	62.5	117.5
DN25	186	279	134	62.5	117.5
DN32	195	216	109	62.5	117.5
DN40	231	279	134	62.5	117.5
DN50	243	279	134	62.5	117.5
DN65	290	279	134	62.5	117.5
DN80	302	308	157	62.5	117.5
DN100	326	405	174	62.5	117.5
DN125	360	542	257	62.5	117.5
DN150	390	542	257	62.5	117.5

B

B

Esquema de piezas y materiales de válvulas de bola DNOVA BV3232P(3pc)-FP-W-ISO-H LONG DN10-150 PN16-63 paso total, cuerpo - acero inoxidable 316, para soldar, con actuador neumático DNOVA PA-SA y posicionador neumático YT-1000RSN

Tabla de partes y materiales de válvulas de bola DNOVA BV3232P(3pc)-FP-W-ISO-H LONG DN10-150 PN16-63 paso total, cuerpo - acero inoxidable 316, para soldar, con actuador neumático DNOVA PA-SA y posicionador neumático YT-1000RSN:

N.º de artículo	Nombre de la pieza	Material
1	Marco	acero inoxidable 316
2	Elemento lateral (2 uds.)	acero inoxidable 316
3	Pelota	acero inoxidable 316
4	Sello de bola	PTFE
5	Sello de varilla	PTFE
6	Manga	acero inoxidable 304
7	Existencias	acero inoxidable 316
8	Arandela	acero inoxidable
9	tornillo	acero A2-70
10	Tornillo	acero A2-70

B

B

Accionamientos neumáticos DNOVA

B

Parámetros técnicos de los accionamientos neumáticos DNOVA

Nombre	Significado
Diseño	con resortes de retorno
Presión de control, bar	2 Г· 8
Disponibilidad de copia de seguridad manual	No

B

B

Esquema de dimensiones y tamaños de actuadores neumáticos DNOVA

B

Dimensiones y tamaños de actuadores neumáticos DNOVA

Modelo	PA-SA-52	PA-SA-83	PA-SA-105	PA-SA-130	PA-SA-140	PA-SA-210
A1, mm	108	152	189	210	268	390
B1, mm	153	216	279	308	405	542
C, mm	30	46	55	67.5	76	113
Re, mm	41	55	64	70	77	113
E, mm	72	109	134	157	174	257
F, mm	26	26	26	36	36	38
G, mm	15	15	25	25	30	40
Mmm	F03	F05	F07	F07	F10	/
Yo, mm	F05	F07	F10	F10	F12	F14
J, mm	4-M5x8	4-M6x10	4-M8x12	4-M8x12	4-M10x16	/
K, mm	4-M6x10	4-M8x12	4-M10x16	4-M10x16	4-M12x20	4-M12x20
Largo, mm	11x11	17x17	22x22	22x22	27x27	36x36
Mmm	80	80	80	80	130	130
N, mm	30	30	30	30	30	30
F0, mm	34	34	41	62	62	79
R, mm	20	20	20	30	30	30

B

B

Tabla de piezas y materiales de accionamientos neumáticos DNOVA

No.	Nombre	Cantidad	Material	Revestimiento
1	Marco	1	aluminio extruido	anodizado duro
2	Tapones laterales	2	aluminio fundido
3	Engranaje	1	acero inoxidable	niquelado
4	Pistón	2	acero/aluminio	oxidación/galvánico
5	Tapones	8	acero inoxidable
6	Anillo de pistón	2	NBR
7	Ballestas	0-12	acero para resortes	recubrimiento epoxi
8	Cojinete de pistón	2	plástico de ingeniería
9	Anillo de pistón	2	NBR
10	Enchufar	2	NBR
11	Anillo de empuje	2	plástico de ingeniería
12	Anillo	1	plástico de ingeniería
13	Arandela	1	acero inoxidable
14	Abrazadera de resorte	2	acero inoxidable
15	Indicador	1	plástico
16	Carcasa del indicador	1	plástico
17	Cojinete	1	plástico de ingeniería
18	Leva	1	acero	oxidación/galvánico
19	Cojinete	1	NBR
20	Cojinete	1	plástico de ingeniería
21	Cojinete	1	plástico de ingeniería
22	Anillo de sellado	2	NBR
23	Anillo de sellado	2	NBR
24	Cojinete	2	acero inoxidable
25	Tuerca de ajuste	2	acero inoxidable
26	Tornillo de ajuste	2	acero inoxidable
27	Manga	2	aluminio

B

B

Posicionadores rotativos electroneumáticos DNOVA YT-1000RSN

B

Parámetros técnicos del posicionador rotatorio electroneumático DNOVA YT-1000RSN

Nombre	Significado
Modelo de posicionador electroneumático	YT-1000RSN
Señal de control de entrada, mA	4~20
Resistencia interna, ohmios	250(±15)
Presión de entrada, bar	1.4~7
Ángulo de recorrido de la palanca	0~90°
Rosca de conexión de aire comprimido	1/4"
Rosca de conexión del manómetro	1/8"
Entrada de cables	G1/2″
Tipo de protección	IP66
Consumo de aire comprimido, l/min	3
Caudal de aire en la salida, l/min	80
Material del cuerpo	fundición de aluminio

B

B

Esquema de dimensiones y tamaños de posicionadores rotativos electroneumáticos DNOVA YT-1000RSN

B

Dimensiones y tamaños de los posicionadores rotativos electroneumáticos DNOVA YT-1000RSN:

Modelo de posicionador	YT-1000RSI
A, mm	224.3
B, mm	166.5
C, mm	117.5
Re, mm	132.3
E, mm	6
F, mm	122
G, mm	45
Mmm	45
Yo, mm	23
J, mm	27
K, mm	32.5
Largo, mm	35.5
Mmm	91.8
N, mm	37.2
Oh, mm	43.5
P, mm	26.5
Q, mm	33
R, mm	80.25
Tamaño pequeño	62.5
T, mm	8
U1, mm	70
U2, mm	93
V1, mm	40
V2, mm	63
Ancho, mm	26
X, mm	32
Y, mm	9
Z, mm	24
