Descripción
La válvula de bola se utiliza como válvula de cierre en sistemas de suministro de calor y agua, así como en sistemas de vapor, combustible y neumáticos con aire comprimido y gases neutros. Las válvulas de esta serie se pueden instalar en sistemas que transportan medios líquidos y gaseosos (agua, aceite, aceites, vapor, aire, alcoholes, glicol, etc.), sin dañar los materiales de la válvula.
Los actuadores neumáticos DNOVA de doble efecto rotativos PA-DA-XXX están diseñados para automatizar el proceso de control de válvulas industriales con un par máximo de hasta 2128 Nm.
B
B

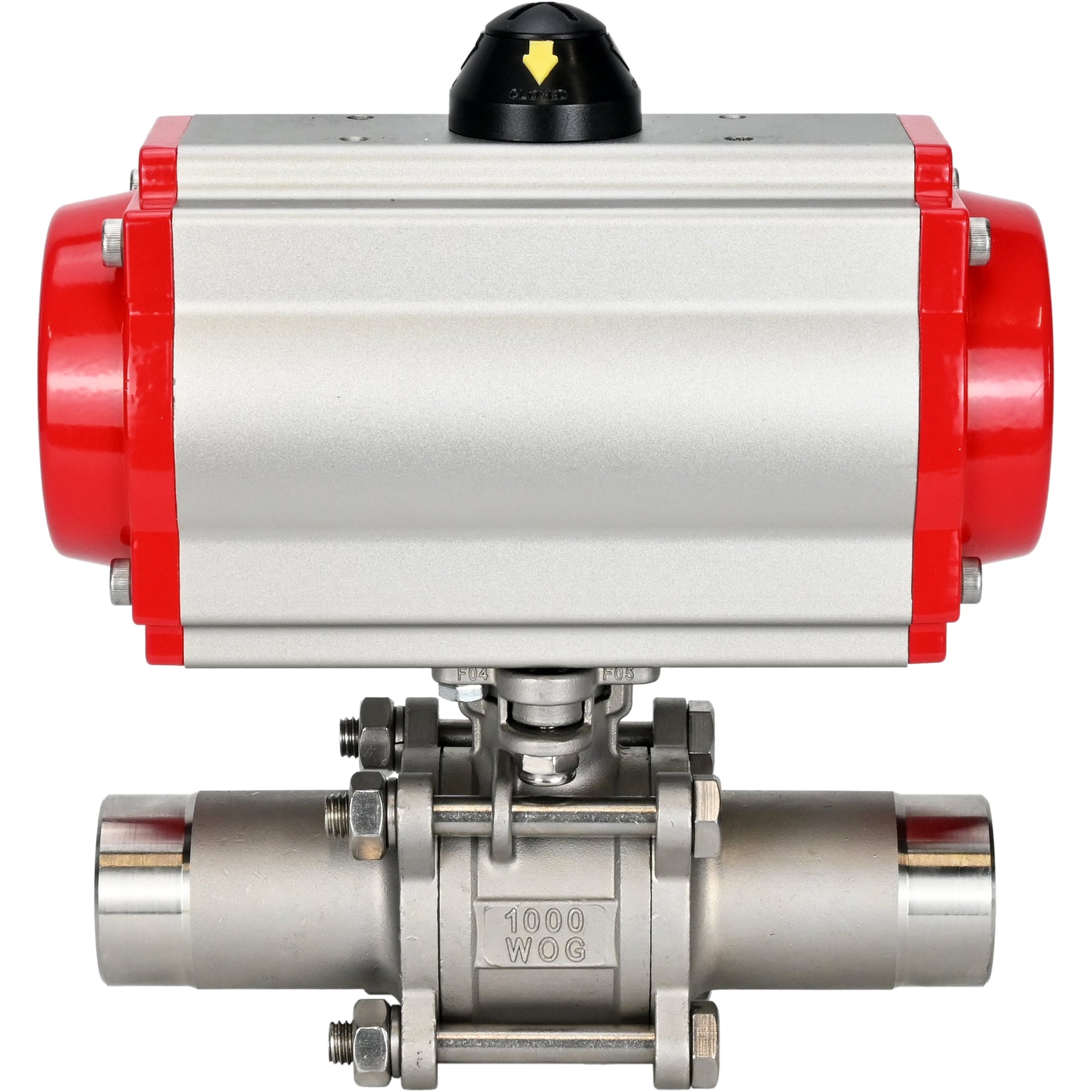

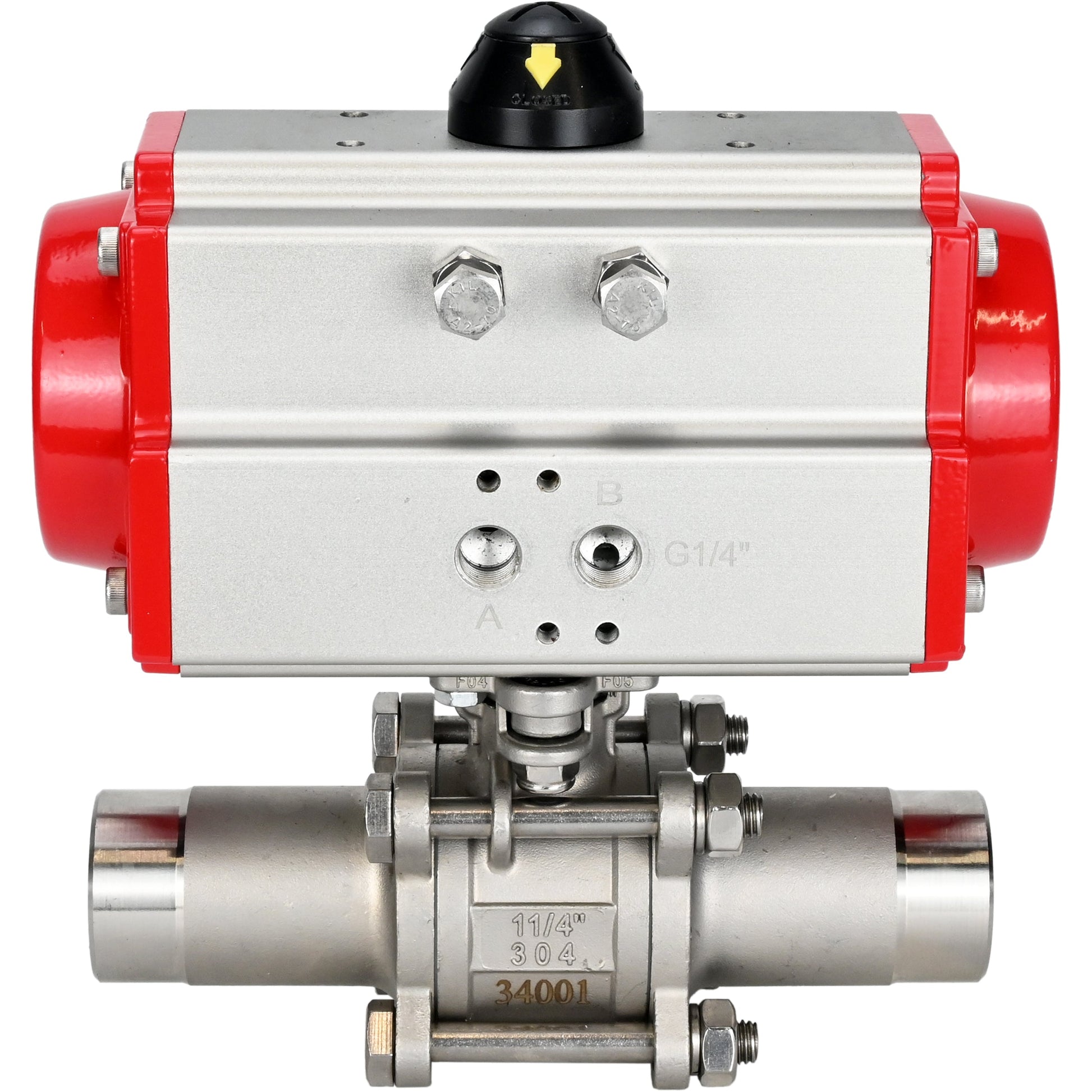

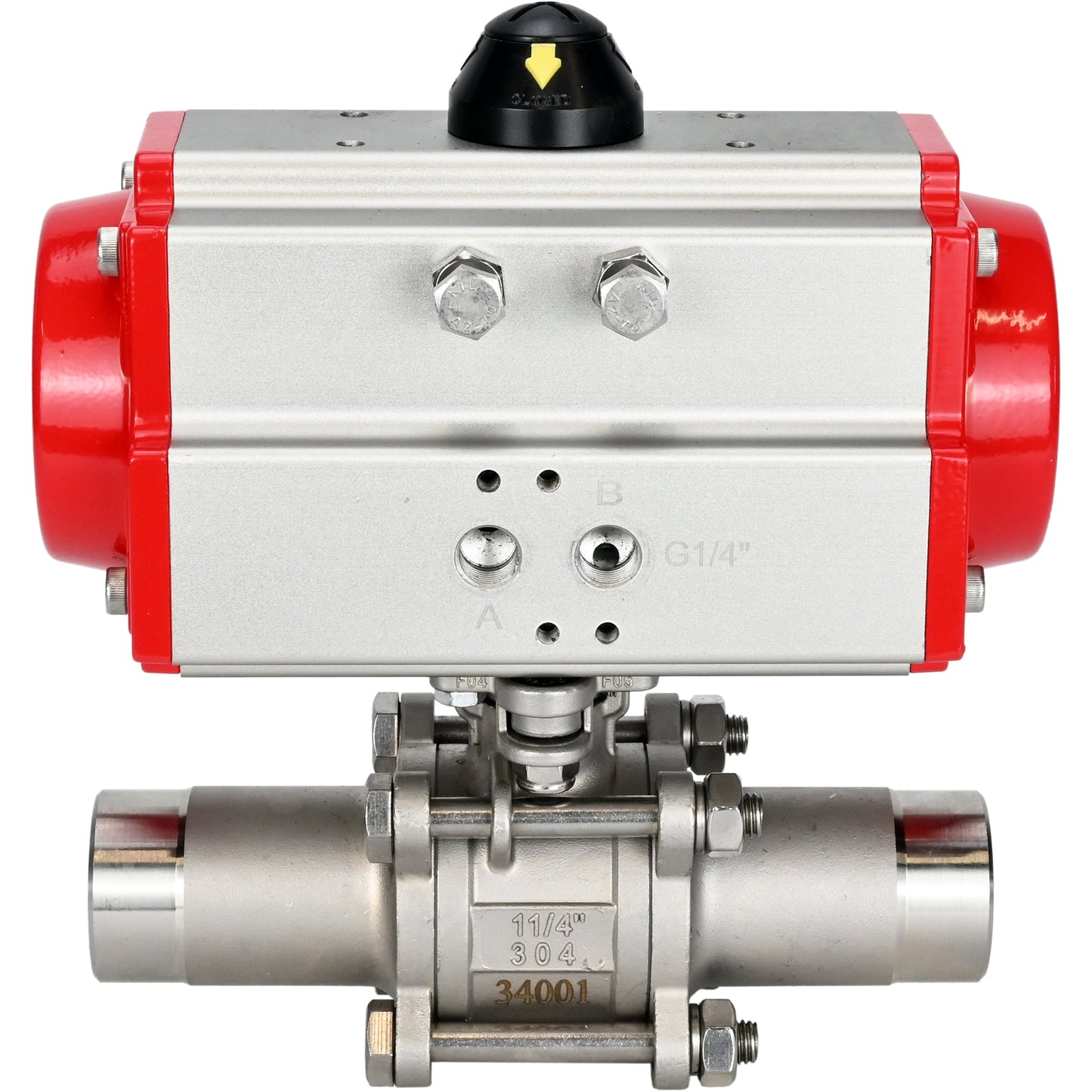

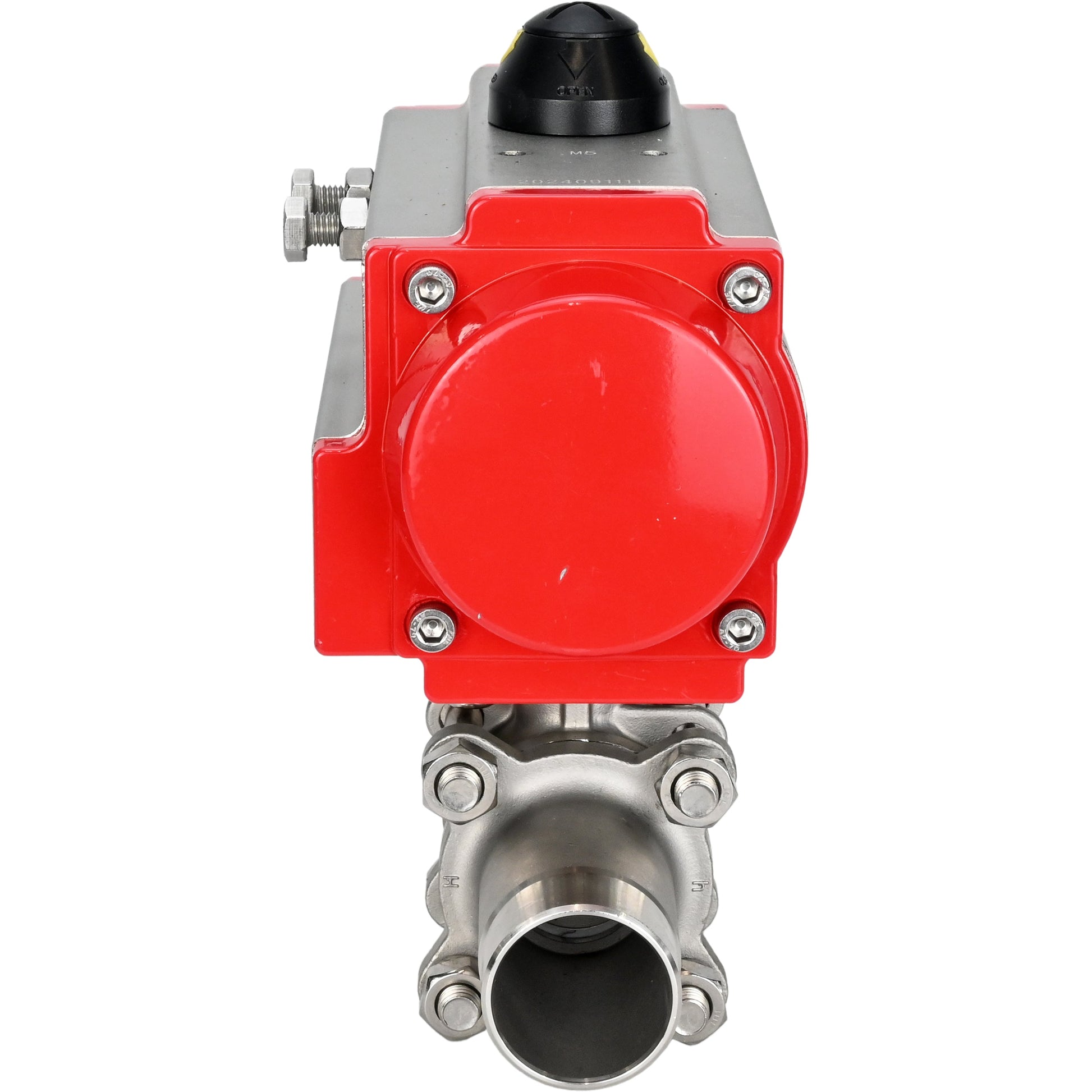

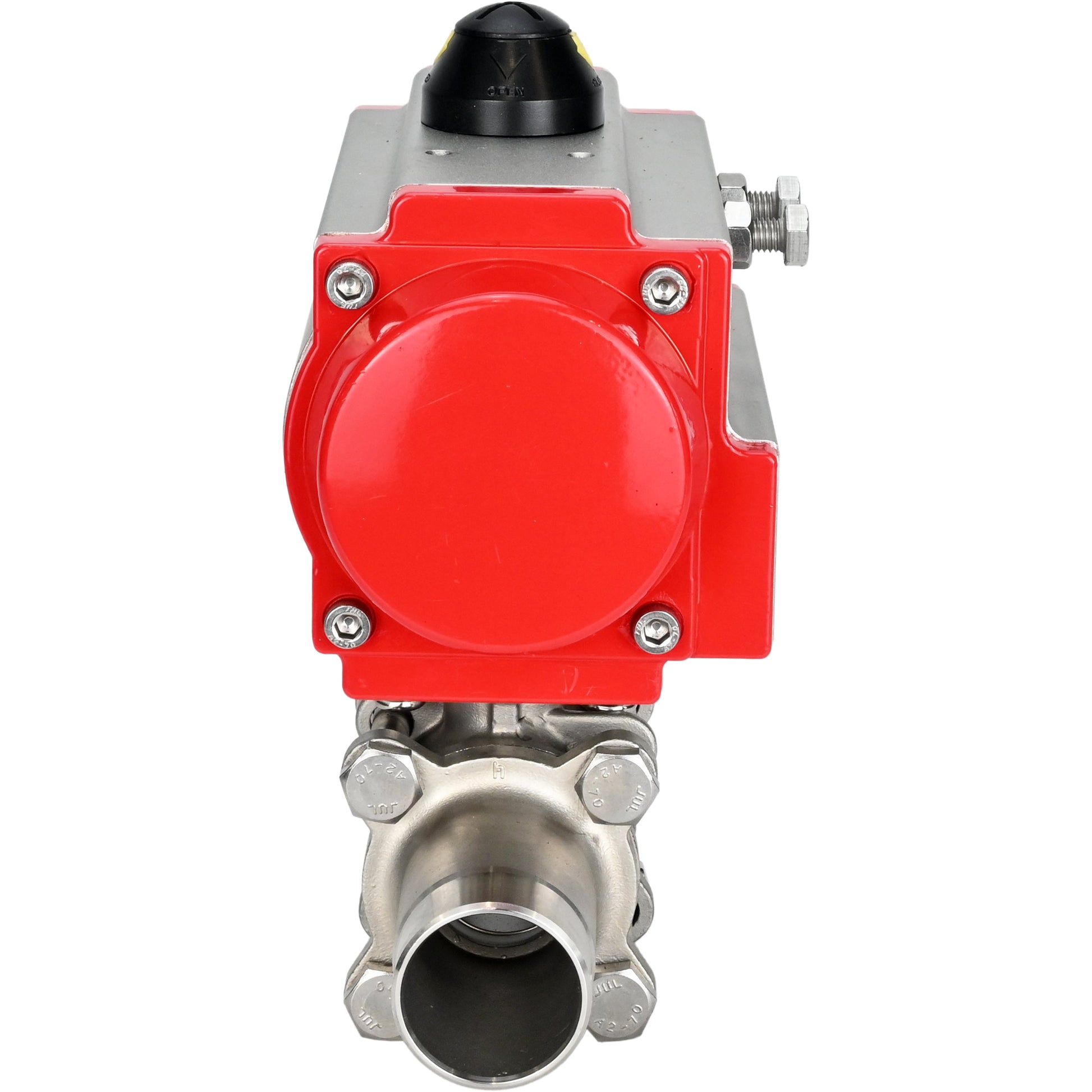

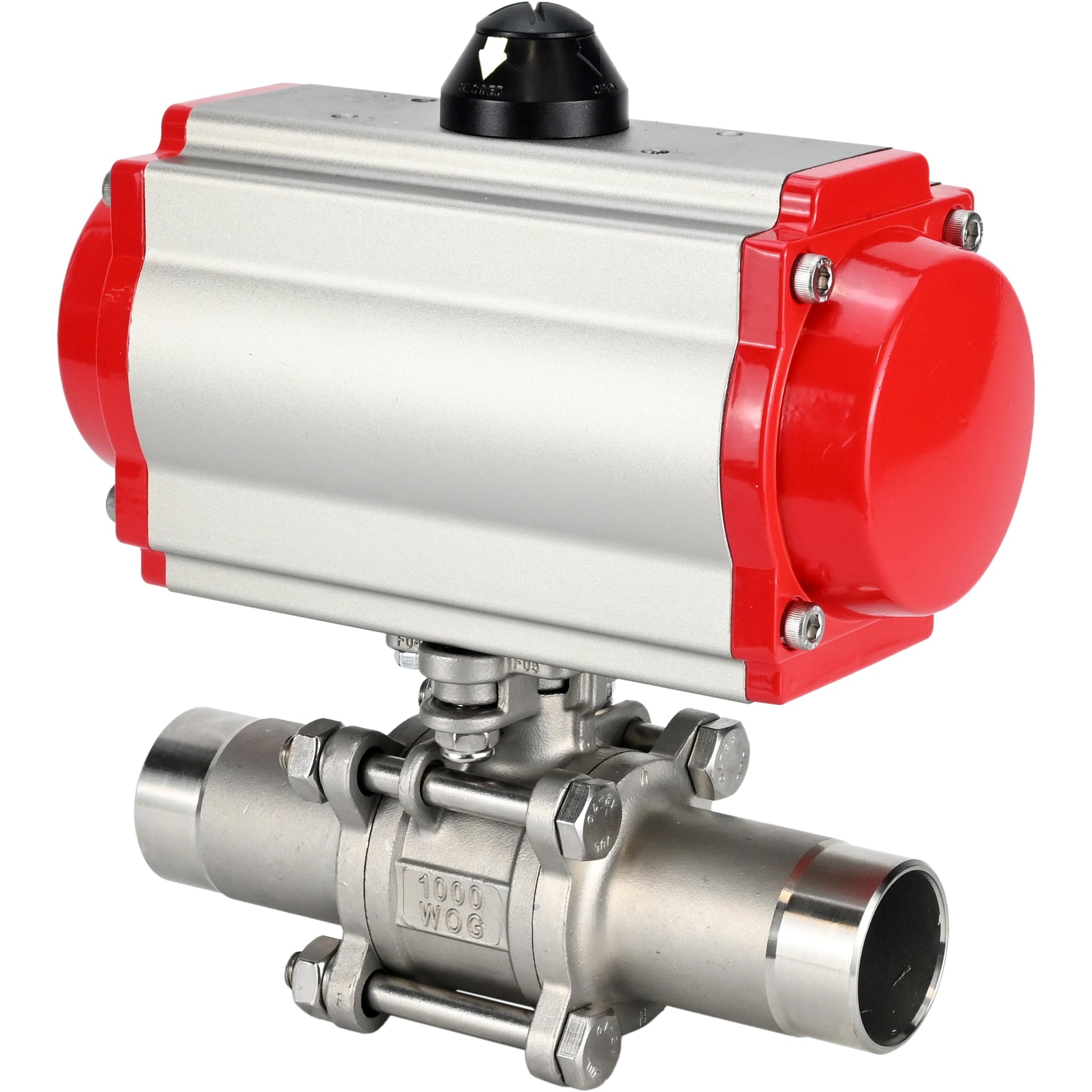

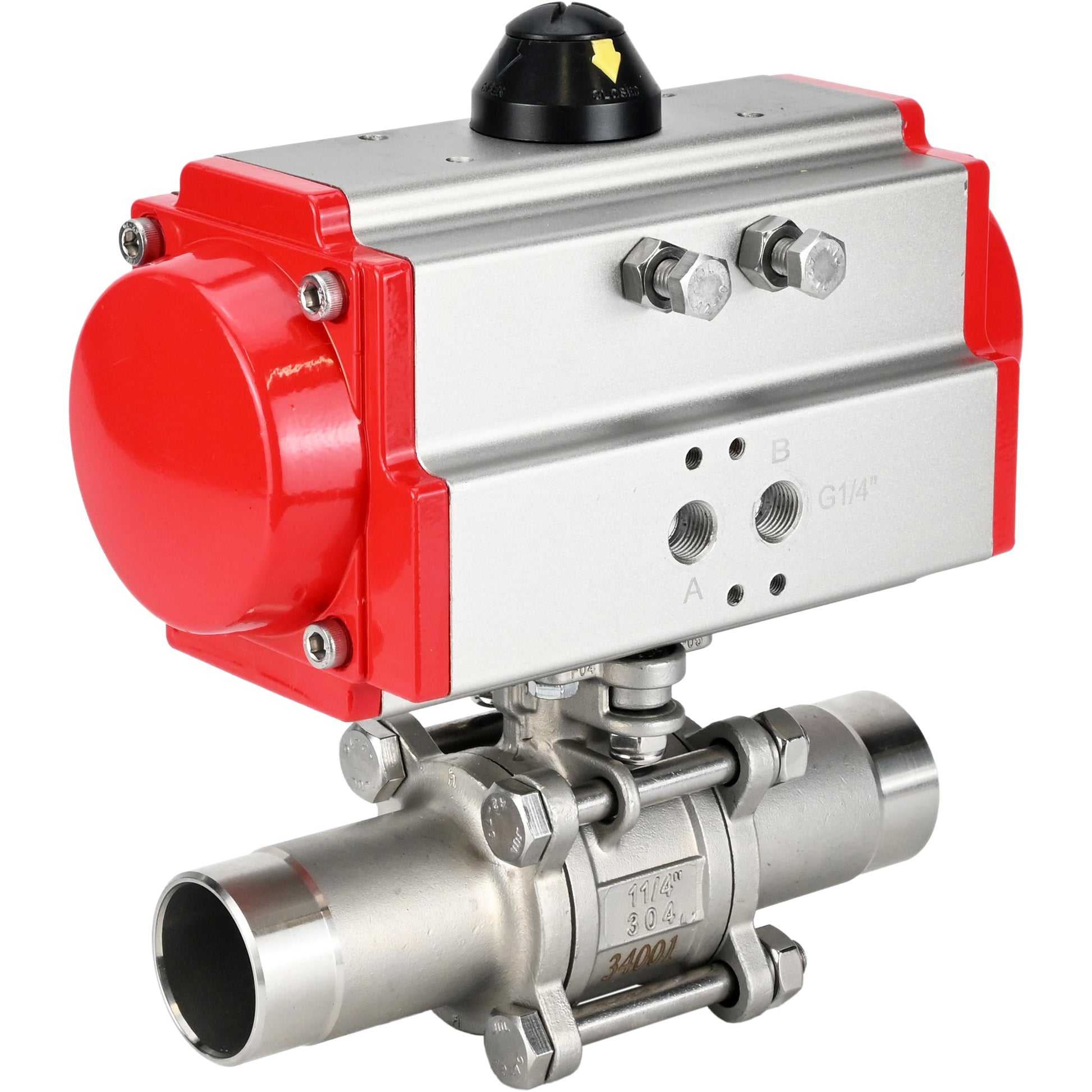

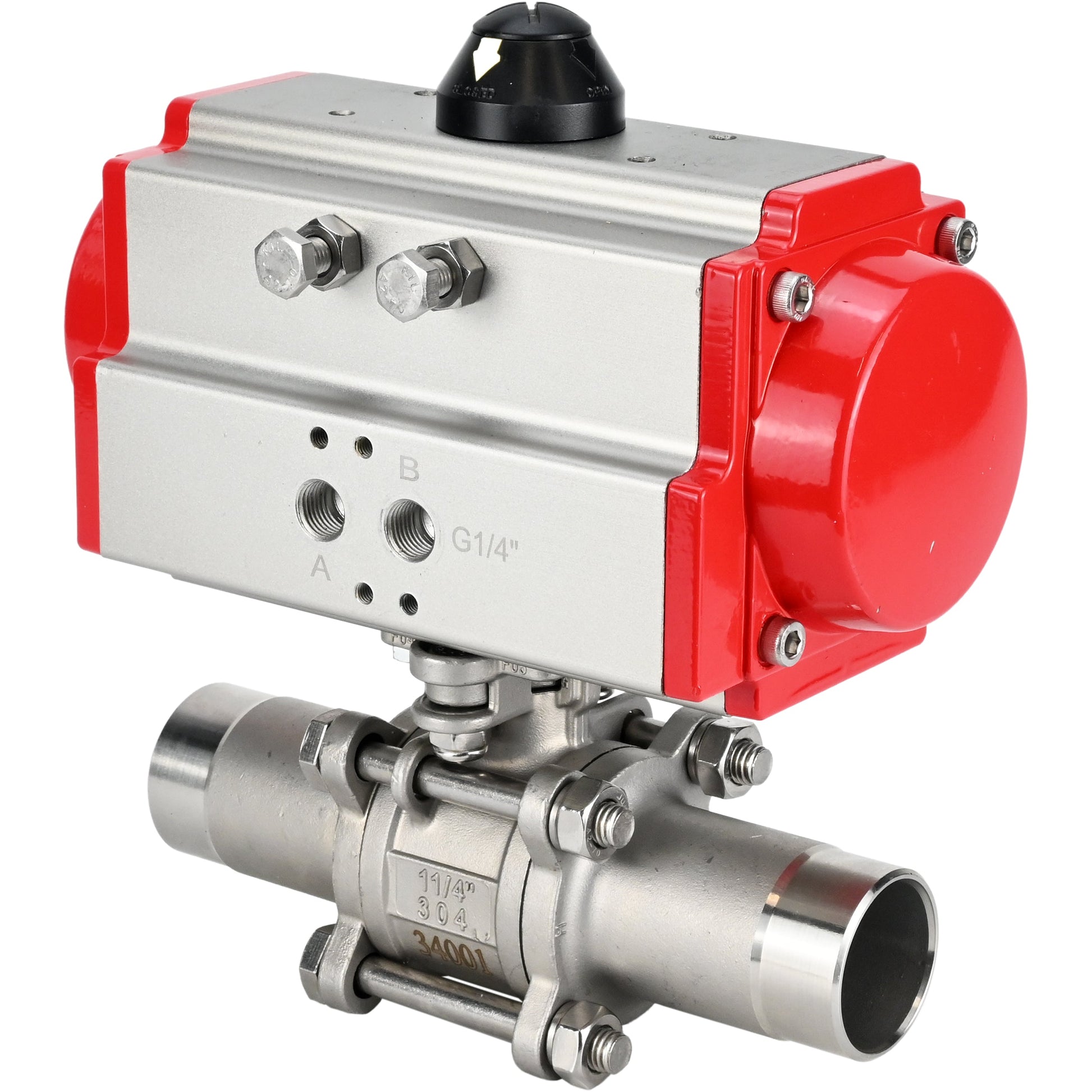

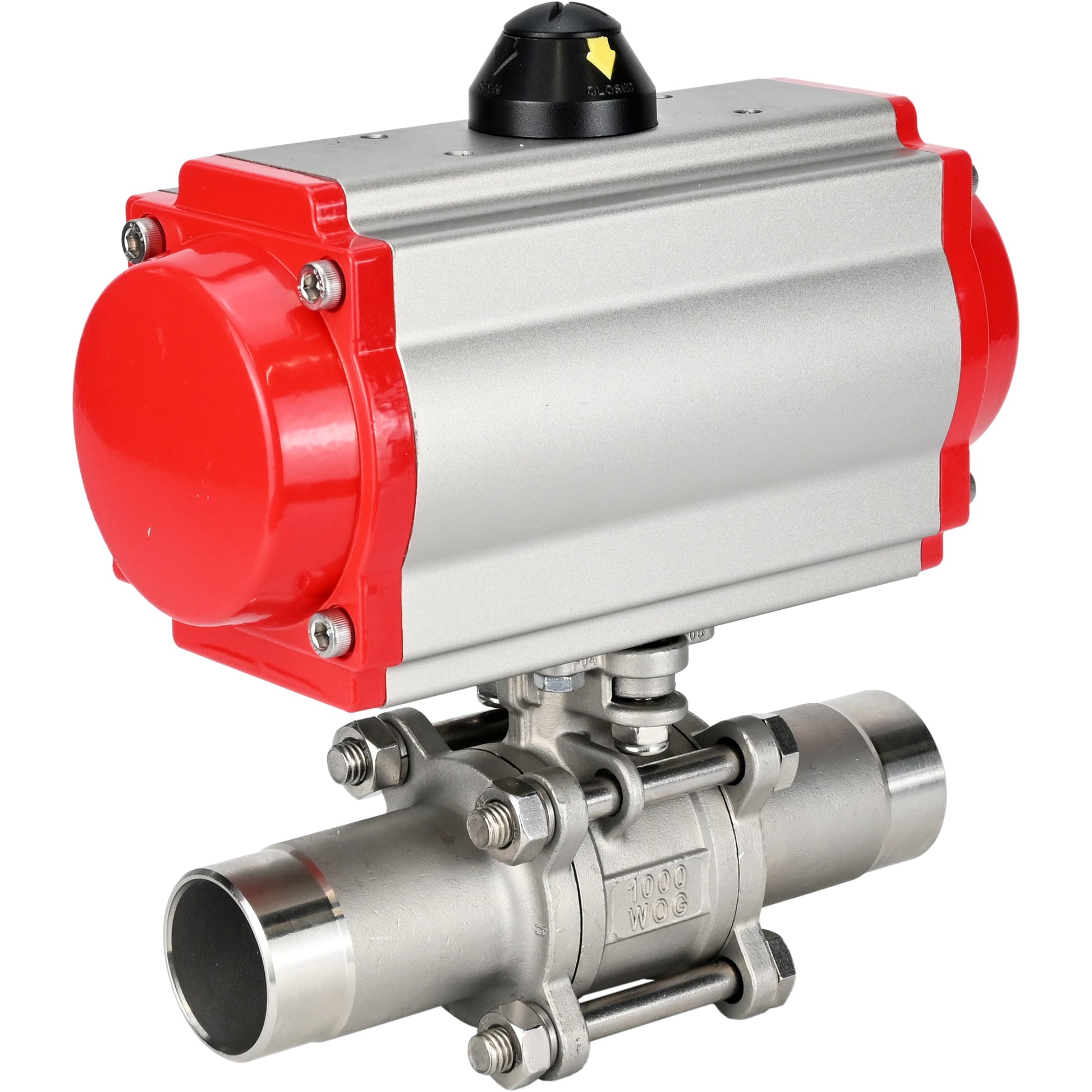

Parámetros técnicos de la válvula de bola DNOVA BV3232P(3pc)-FP-W-ISO-H LONG DN50-150 PN16-40 de paso total, cuerpo de acero inoxidable 316, para soldar, con actuador neumático PA-DA, distribuidor neumático 4M310-08 220V, reductor MON y unidad de interruptor de límite APL-210N:
| Nombre | Significado |
| Temperatura del entorno de trabajo, В°C | de -20 a 180 |
| Tipo de dispositivo de grúa | bidireccional |
| Solicitud | suministro de agua, suministro de calor, industria |
| Entorno de trabajo | agua, vapor, productos derivados del petróleo, medios neutros, medios gaseosos |
| Conexión a la tubería | para soldar |
| Ingesta de agua | No |
| Tipo de sección de flujo | paso completo |
| Tipo de control | Con accionamiento neumático |
| Unión | para soldar |
| Control | actuador neumático de doble efecto |
| Disponibilidad de interruptores de límite | No |
| Disponibilidad de distribuidor neumático | No |
| Disponibilidad de posicionador electroneumático | No |
| Vida útil media, años | 5 |
| Garantía, g. | 1 |
B
B
Boceto de dimensiones y tamaños de válvulas de bola DNOVA BV3232P(3pc)-FP-W-ISO-H LONG DN0-150 PN16-63 paso total, cuerpo - acero inoxidable 316, para soldar, con actuador neumático DNOVA PA-DA
Dimensiones y tamaños de válvulas de bola DNOVAu BV3232P(3pc)-FP-W-ISO-H LONG DN10-150 PN16-63 paso total, cuerpo - acero inoxidable 316, para soldar, con actuador neumático DNOVA PA-DA:
| Modelo | Largo, mm | A, mm | E, mm |
| DN10 | 130 | 153 | 72 |
| DN15 | 150 | 153 | 72 |
| DN20 | 155 | 174 | 89 |
| DN25 | 186 | 216 | 109 |
| DN32 | 195 | 153 | 72 |
| DN40 | 231 | 174 | 89 |
| DN50 | 243 | 216 | 109 |
| DN65 | 290 | 216 | 109 |
| DN80 | 302 | 216 | 109 |
| DN100 | 326 | 279 | 134 |
| DN125 | 360 | 308 | 157 |
| DN150 | 390 | 405 | 174 |
B
B
Esquema de piezas y materiales de válvulas de bola DNOVA BV3232P(3pc)-FP-W-ISO-H LONG DN50-150 PN16-40 paso total, cuerpo - acero inoxidable 316, para soldar, con actuador neumático PA-DA, distribuidor neumático 4M310-08 220V, reductor MON y bloque de final de carrera APL-210N
B
Tabla de partes y materiales de válvulas de bola DNOVA BV3232P(3pc)-FP-W-ISO-H LONG DN50-150 PN16-40 paso total, cuerpo - acero inoxidable 316, para soldar, con actuador neumático PA-DA, distribuidor neumático 4M310-08 220V, reductor MON y bloque de final de carrera APL-210N:
| N.º de artículo | Nombre de la pieza | Material |
| 1 | Marco | acero inoxidable 316 |
| 2 | Elemento lateral (2 uds.) | acero inoxidable 316 |
| 3 | Pelota | acero inoxidable 316 |
| 4 | Sello de bola | PTFE |
| 5 | Sello de varilla | PTFE |
| 6 | Manga | acero inoxidable 304 |
| 7 | Existencias | acero inoxidable 316 |
| 8 | Arandela | acero inoxidable |
| 9 | tornillo | acero A2-70 |
| 10 | Tornillo | acero A2-70 |
B
B
Parámetros técnicos del accionamiento neumático DNOVA
| Nombre | Significado |
| Diseño | doble efecto |
| Presión de control, bar | 2 Г· 8 |
B
B
Accionamiento neumático DNOVA
B
Parámetros técnicos del accionamiento neumático DNOVA
| Nombre | Significado |
| Diseño | doble efecto |
| Presión de control, bar | 2 Г· 8 |
B
B
Esquema de las dimensiones y tamaños del accionamiento neumático DNOVA
B
Dimensiones y tamaños del accionamiento neumático DNOVA:
| Modelo | PA-DA-52 | PA-DA-65 | PA-DA-83 | PA-DA-105 | PA-DA-130 | PA-DA-140 |
| A1, mm | 108 | 125 | 152 | 189 | 210 | 268 |
| B1, mm | 153 | 174 | 216 | 279 | 308 | 405 |
| C, mm | 30 | 36 | 46 | 55 | 67.5 | 76 |
| Re, mm | 41 | 46 | 55 | 64 | 70 | 77 |
| E, mm | 72 | 89 | 109 | 134 | 157 | 174 |
| F, mm | 26 | 26 | 26 | 26 | 36 | 36 |
| G, mm | 15 | 15 | 15 | 25 | 25 | 30 |
| Mmm | F03 | F05 | F05 | F07 | F07 | F10 |
| Yo, mm | F05 | F07 | F07 | F10 | F10 | F12 |
| J, mm | 4-M5x8 | 4-M6x10 | 4-M6x10 | 4-M8x12 | 4-M8x12 | 4-M10x16 |
| K, mm | 4-M6x10 | 4-M8x12 | 4-M8x12 | 4-M10x16 | 4-M10x16 | 4-M12x20 |
| Largo, mm | 11x11 | 14x14 | 17x17 | 22x22 | 22x22 | 27x27 |
| Mmm | 80 | 80 | 80 | 80 | 80 | 130 |
| N, mm | 30 | 30 | 30 | 30 | 30 | 30 |
| F0, mm | 34 | 34 | 34 | 41 | 62 | 62 |
| R, mm | 20 | 20 | 20 | 20 | 30 | 30 |
B
B
Tabla de piezas y materiales del accionamiento neumático DNOVA:
| No. | Nombre | Cantidad | Material | Revestimiento |
| 1 | Marco | 1 | aluminio extruido | anodizado duro |
| 2 | Tapones laterales | 2 | aluminio fundido | |
| 3 | Engranaje | 1 | acero inoxidable | niquelado |
| 4 | Pistón | 2 | acero/aluminio | oxidación/galvánico |
| 5 | Tapones | 8 | acero inoxidable | |
| 6 | Anillo de pistón | 2 | NBR | |
| 7 | Ballestas | 0-12 | acero para resortes | recubrimiento epoxi |
| 8 | Cojinete de pistón | 2 | plástico de ingeniería | |
| 9 | Anillo de pistón | 2 | NBR | |
| 10 | Enchufar | 2 | NBR | |
| 11 | Anillo de empuje | 2 | plástico de ingeniería | |
| 12 | Anillo | 1 | plástico de ingeniería | |
| 13 | Arandela | 1 | acero inoxidable | |
| 14 | Abrazadera de resorte | 2 | acero inoxidable | |
| 15 | Indicador | 1 | plástico | |
| 16 | Carcasa del indicador | 1 | plástico | |
| 17 | Cojinete | 1 | plástico de ingeniería | |
| 18 | Leva | 1 | acero | oxidación/galvánico |
| 19 | Cojinete | 1 | NBR | |
| 20 | Cojinete | 1 | plástico de ingeniería | |
| 21 | Cojinete | 1 | plástico de ingeniería | |
| 22 | Anillo de sellado | 2 | NBR | |
| 23 | Anillo de sellado | 2 | NBR | |
| 24 | Cojinete | 2 | acero inoxidable | |
| 25 | Tuerca de ajuste | 2 | acero inoxidable | |
| 26 | Tornillo de ajuste | 2 | acero inoxidable | |
| 27 | Manga | 2 | aluminio |
