Descripción
La válvula de bola DNOVA se utiliza como válvula de cierre en sistemas de suministro de calor y agua, así como en sistemas de vapor, combustible y neumáticos con aire comprimido y gases neutros. Las válvulas de esta serie se pueden instalar en sistemas que transportan medios líquidos y gaseosos (agua, aceite, aceites, vapor, aire, alcoholes, glicol, etc.), sin dañar los materiales de la válvula.
Los actuadores neumáticos DNOVA de doble efecto rotativos PA-DAXXX y los actuadores neumáticos rotativos con resorte de retorno PA-SA-XXX están diseñados para automatizar el proceso de control de válvulas industriales con un par máximo de hasta 2128 Nm.
El distribuidor neumático se utiliza para cambiar la dirección, iniciar y detener el flujo de aire comprimido en un sistema neumático dependiendo de la acción de control externo.
La unidad de interruptor de límite está diseñada para la señalización visual y eléctrica de las posiciones finales del elemento de cierre de la válvula: válvula de paso, válvula de mariposa o válvula de mariposa. Se instala sobre la superficie del accionamiento neumático y se conecta al eje de accionamiento según la norma DIN. En una caja sellada, por lo general, hay dos sensores que monitorizan la posición del eje de accionamiento y emiten señales en posiciones extremas. Se utilizan microinterruptores OMRON, sensores inductivos o interruptores de láminas. La indicación visual de la posición se puede ver en el cuerpo de la unidad: un indicador visual 3D ROJO - CERRADO y VERDE - ABIERTO.
La unidad de preparación de aire está diseñada para limpiar el aire comprimido de la humedad de las gotas y de las partículas sólidas, eliminar el condensado, mantener automáticamente la presión a un nivel determinado y suministrar lubricante desde el depósito al flujo de aire comprimido a los elementos del sistema neumático.
B
B
Parámetros técnicos de la válvula de bola DNOVAu BV3232P(3pc)-FP-W-ISO-H DN10-100 PNu63/25, paso total para soldar, acero inoxidable SS316, junta PTFE, con actuador neumático de doble efecto PA-DA, con distribuidor neumático 4V320-08 220V, con LSU APL-210N, con ATU AFC2000:
| Nombre | Significado |
| Temperatura del entorno de trabajo, В°C | de -20 a 200 |
| Solicitud | suministro de agua, suministro de calor, suministro de vapor |
| Entorno de trabajo | agua, vapor, productos derivados del petróleo, medios neutros |
| Conexión a la tubería | para soldar |
| Ingesta de agua | No |
| Tipo de sección de flujo | paso completo |
| Tipo de control | Con accionamiento neumático |
| Unión | para soldar |
| Control | actuador neumático de doble efecto |
| Disponibilidad de interruptores de límite | Hay |
| Disponibilidad de distribuidor neumático | Hay |
| Garantía, g. | 1 |
B
B

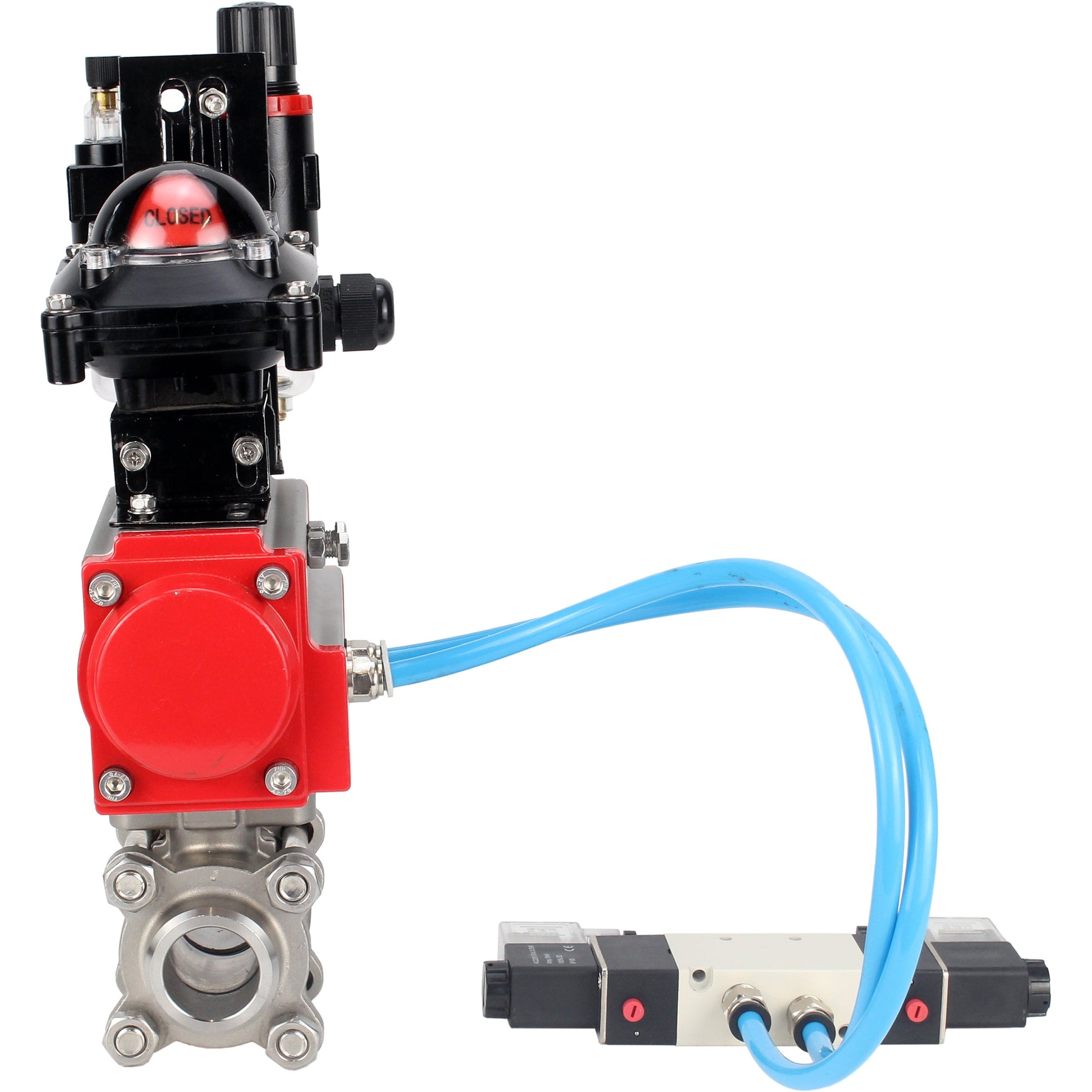

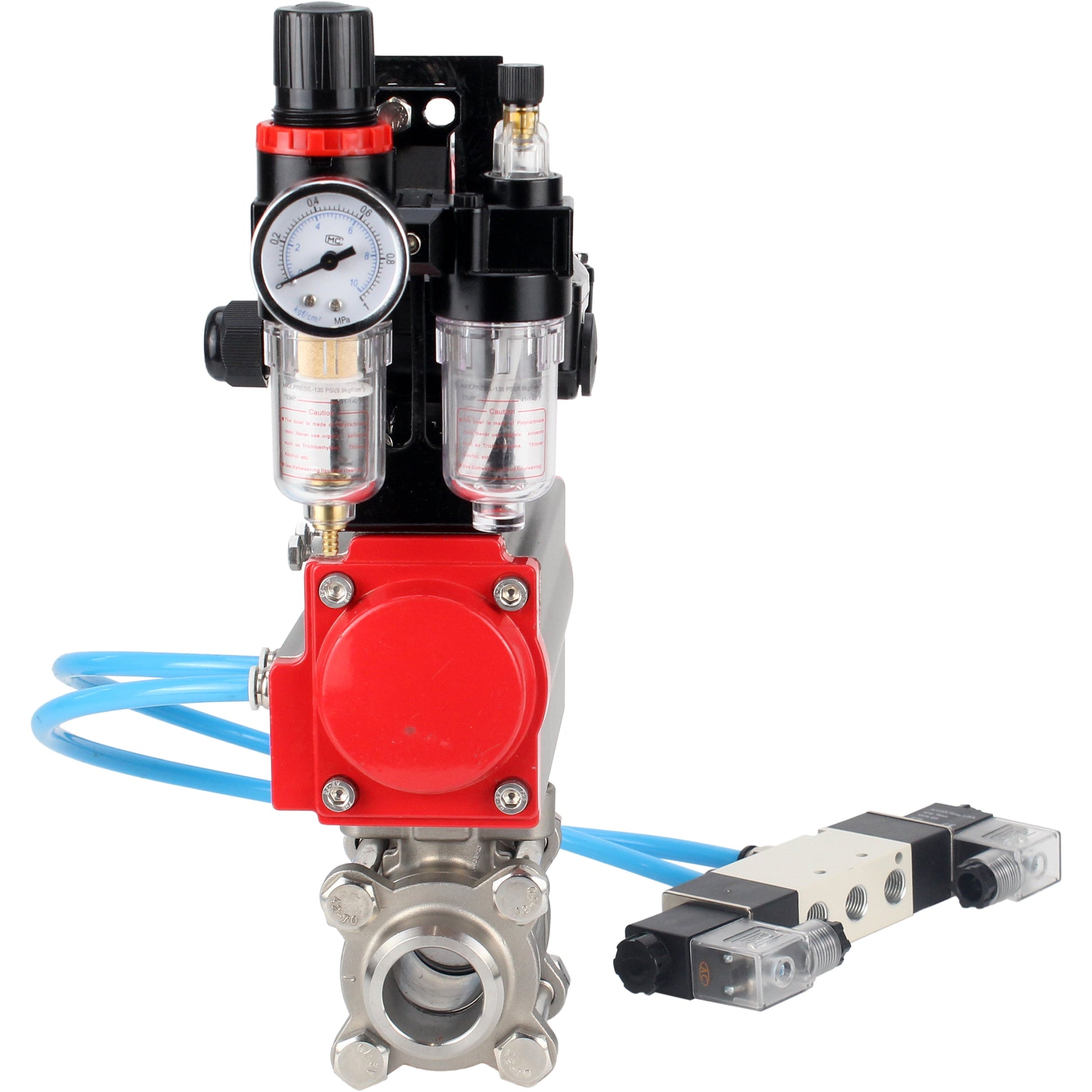

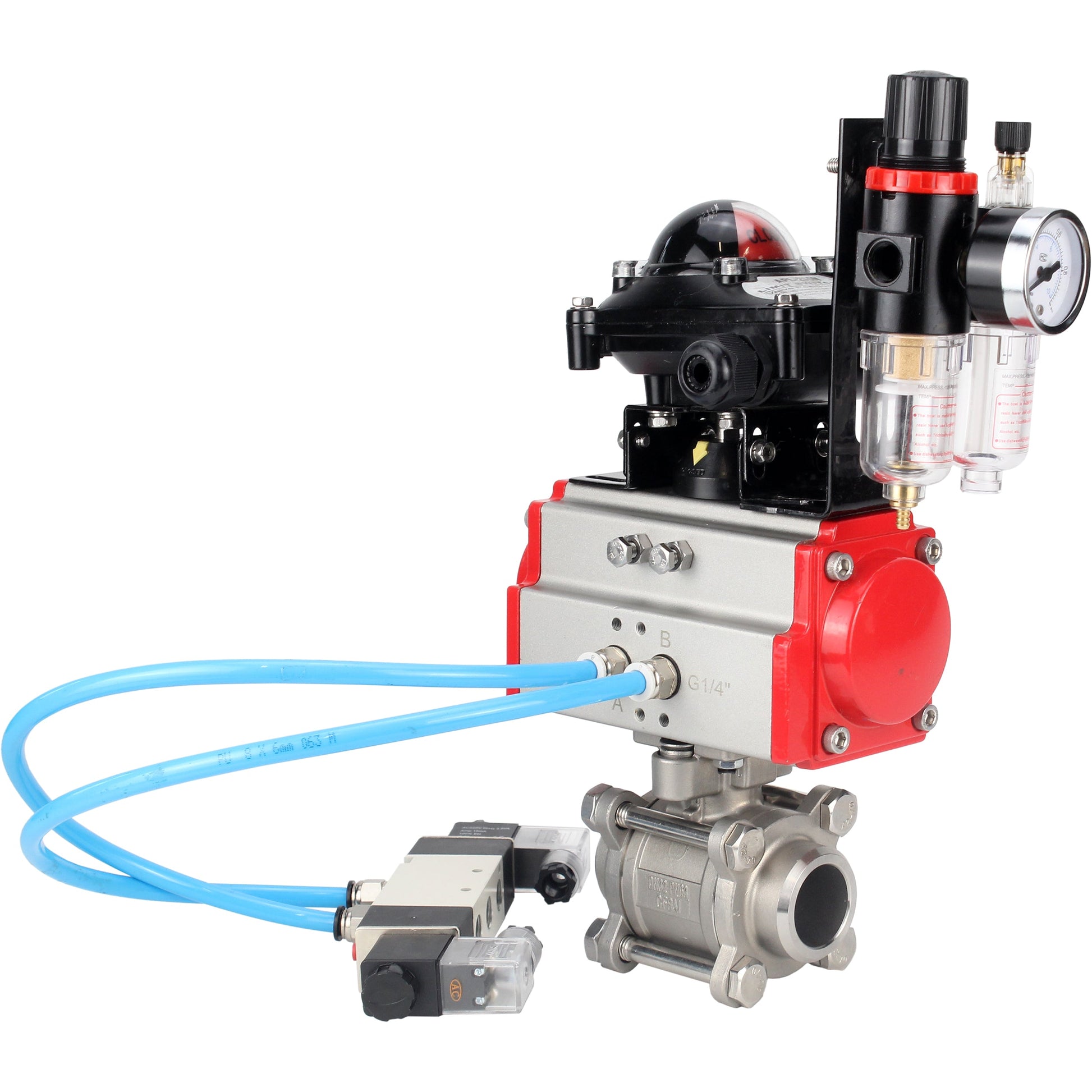

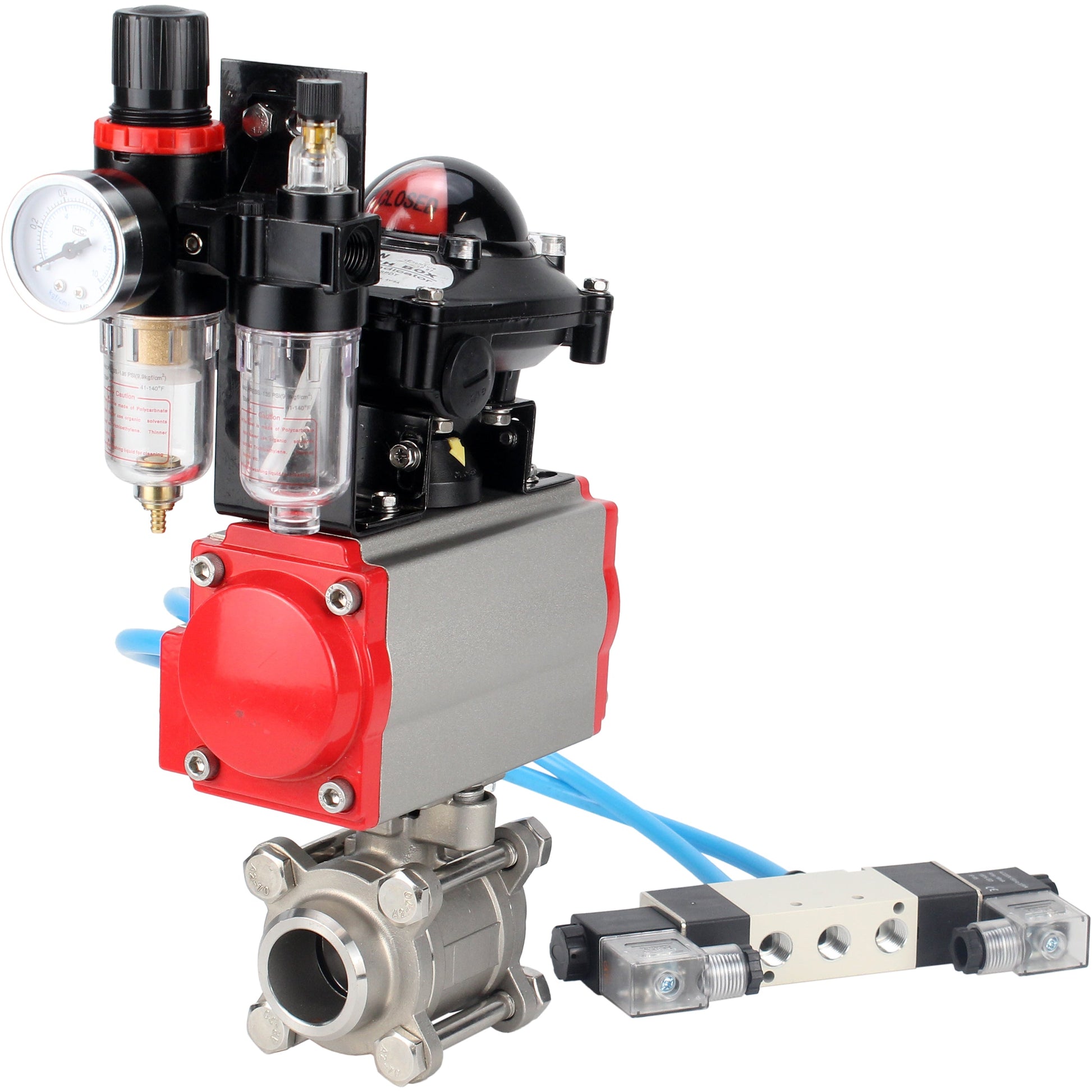

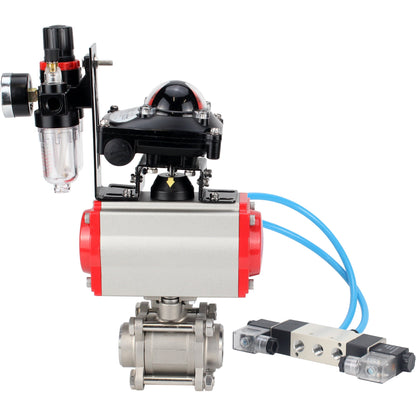

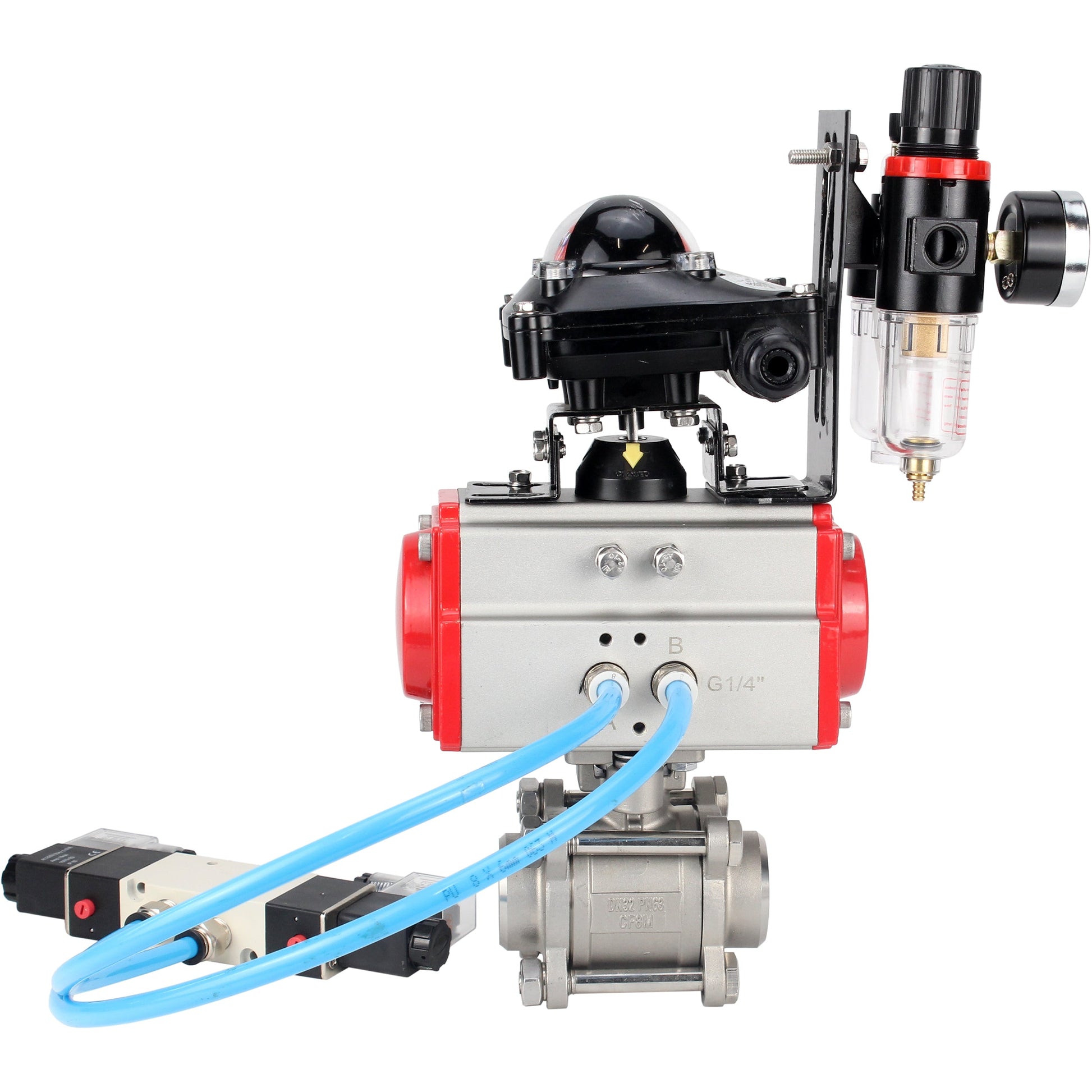

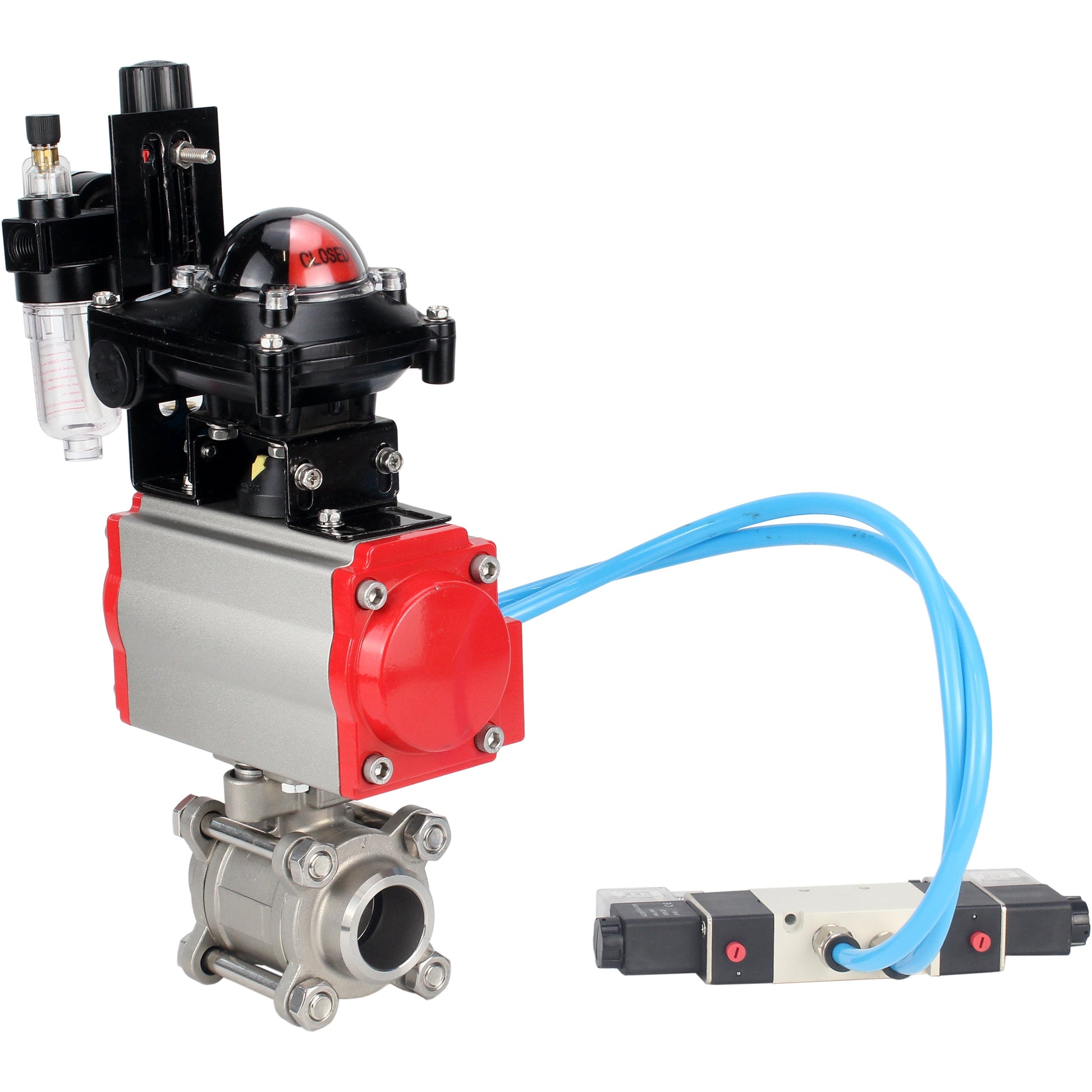

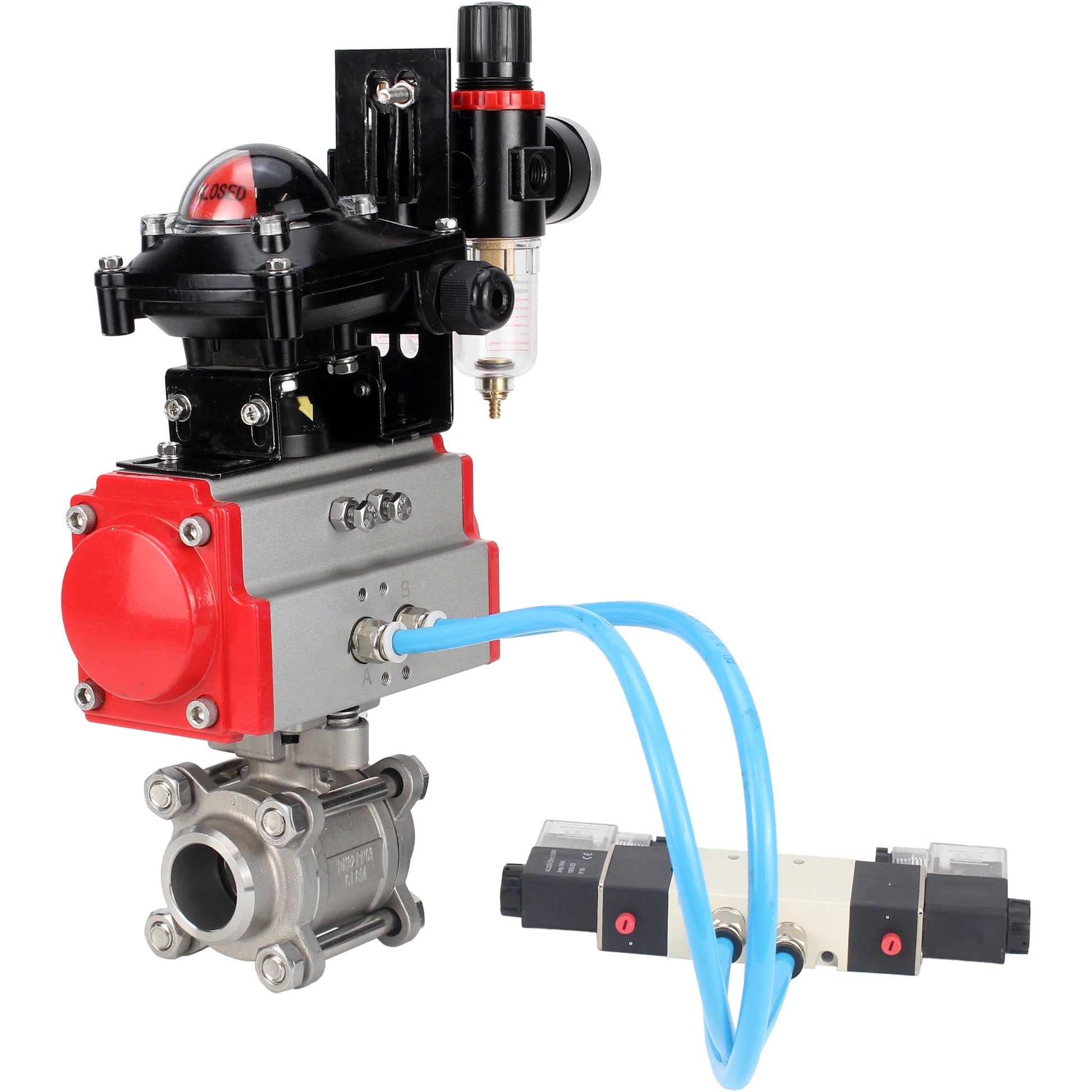

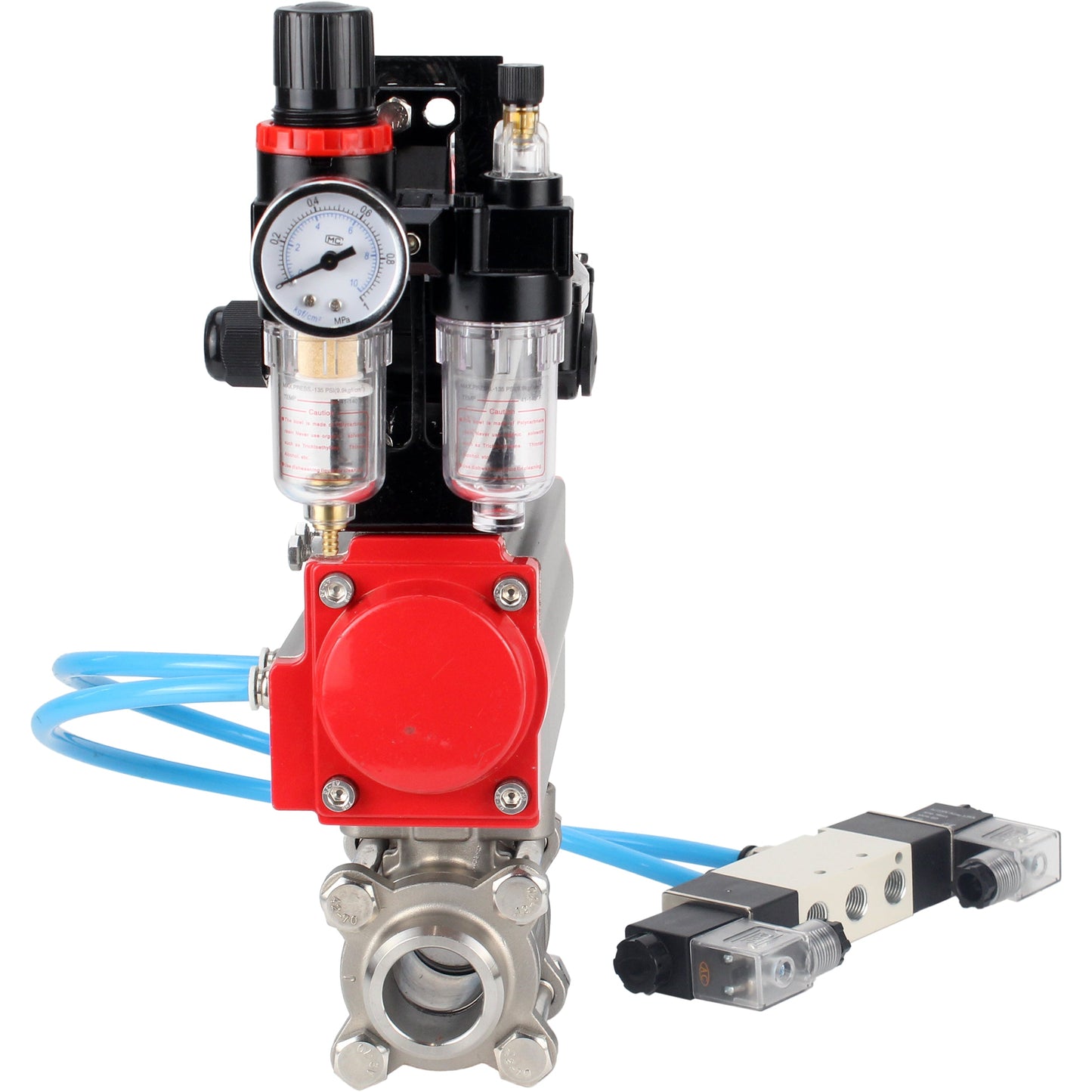

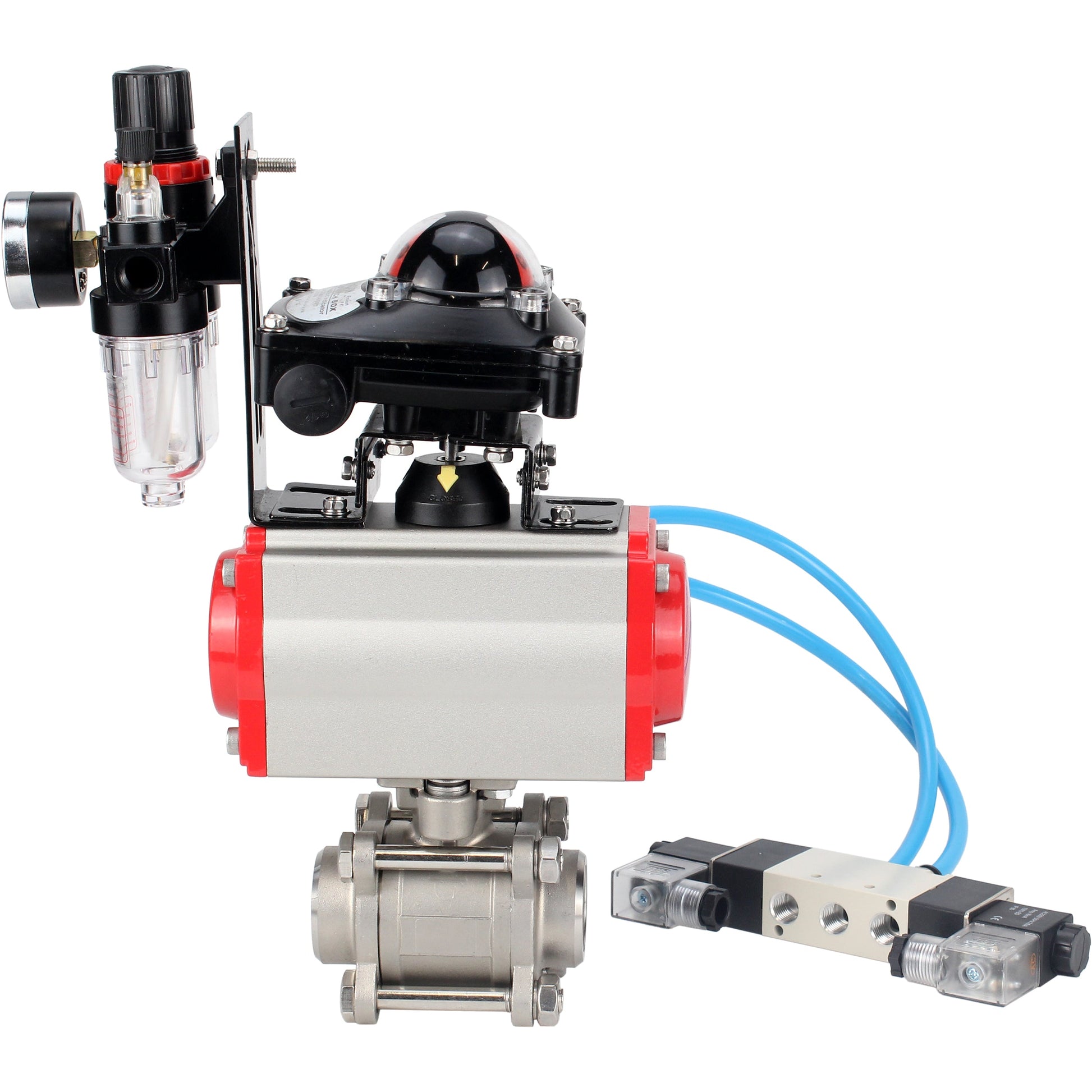

Válvulas de bola DNOVA BV3232P(3pc)-FP-W-ISO-H DN10-100 PN63/25, paso total para soldar, acero inoxidable SS316, junta PTFE, con actuador neumático de doble efecto PA-DA, con distribuidor neumático 4V320-08 220V, con LSU APL-210N, con ATU AFC2000
Dimensiones y tamaños de válvulas de bola DNOVA BV3232P(3pc)-FP-W-ISO-H DN10-100 PN63/25, paso total para soldar, acero inoxidable SS316, junta - PTFE, con actuador neumático de doble efecto PA-DA, con distribuidor neumático 4V320-08 220V, con LSU APL-210N, con ATU AFC2000:
| Tamaño | Re, mm | Largo, mm | B1, mm | E, mm | H2, mm | X, mm | Y, mm | B, mm | Mmm |
| DN10 | 10 | 63 | 153 | 72 | 38.9 | 162 | 139 | 17.2 | 77 |
| DN15 | 15 | 65 | 153 | 72 | 40 | 162 | 139 | 21.3 | 77 |
| DN20 | 20 | 75 | 153 | 72 | 43.9 | 162 | 139 | 26.7 | 77 |
| DN25 | 25 | 83 | 153 | 72 | 53 | 162 | 139 | 33.5 | 77 |
| DN32 | 32 | 98 | 153 | 72 | 56 | 162 | 139 | 42.2 | 77 |
| DN40 | 40 | 112 | 174 | 89 | 60 | 162 | 139 | 48.3 | 77 |
| DN50 | 50 | 135 | 174 | 89 | 75 | 162 | 139 | 60.5 | 77 |
| DN65 | 65 | 175 | 216 | 109 | 97 | 162 | 139 | 73.2 | 77 |
| DN80 | 80 | 198 | 216 | 109 | 112 | 162 | 139 | 88.9 | 77 |
| DN100 | 100 | 246 | 216 | 109 | 122 | 162 | 139 | 114.3 | 77 |
B
B
Esquema de piezas y materiales Válvulas de bola DNOVA BV3232P(3pc)-FP-W-ISO-H DN10-100 PN63/25, paso total para soldadura, acero inoxidable SS316, junta - PTFE, con actuador neumático de doble efecto PA-DA, con distribuidor neumático 4V320-08 220V, con LSU APL-210N, con ATU AFC2000
B
Tabla de piezas y materiales Válvulas de bola DNOVA BV3232P(3pc)-FP-W-ISO-H DN10-100 PN63/25, paso total para soldar, acero inoxidable SS316, junta - PTFE, con actuador neumático de doble efecto PA-DA, con distribuidor neumático 4V320-08 220V, con LSU APL-210N, con ATU AFC2000:
| N.º de artículo | Detalles | Material |
| 1 | Marco | Acero SS316 |
| 2 | Válvula de bola | Acero S304/S316 |
| 3 | Tornillo | Acero S201/S304 |
| 4 | tornillo | Acero S201/S304 |
| 5 | Caza de focas | Politetrafluoroetileno PTFE |
| 6 | Existencias | Acero SS304/SS316 |
| 7 | Sello | Acero S201/S304 |
| 8 | Anillo de sellado | VITON |
| 9 | Tapa | Acero WCB/CF8/CF8M |
| 10 | Anillos de sillín | Resina polimerizada PPL |
| 11 | Arandela de empuje | Politetrafluoroetileno PTFE |
B
B
Accionamiento neumático DNOVA
B
Parámetros técnicos del accionamiento neumático DNOVA
| Nombre | Significado |
| Diseño | con resortes de retorno |
| Presión de trabajo, bar | 6 |
| Entorno de trabajo | Aire comprimido filtrado o gases no agresivos, aceites |
| Disponibilidad de copia de seguridad manual | No |
B
B
Esquema de las dimensiones y tamaños del accionamiento neumático DNOVA
B
Dimensiones y tamaños del accionamiento neumático DNOVA:
| Modelo de unidad | DA-052 | DA-065 | DA-083 |
| G, mm | 15 | 15 | 15 |
| Mmm | 80 | 80 | 80 |
| N, mm | 30 | 30 | 30 |
| F0, mm | 34 | 34 | 34 |
| R, mm | 20 | 20 | 20 |
| B1, mm | 153 | 174 | 216 |
| C, mm | 30 | 36 | 46 |
| E, mm | 72 | 89 | 109 |
| Yo | 4-M5x8 | 4-M6x10 | 4-M6x10 |
| A | 4-M6x10 | 4-M8x12 | 4-M8x12 |
| F, mm | 26 | 26 | 26 |
| A1, mm | 108 | 125 | 152 |
| Re, mm | 41 | 46 | 55 |
| Yo | 11x11 | 14x14 | 17x17 |
| H | F03 | F05 | F05 |
| I | F05 | F07 | F07 |
B
B
Esquema de piezas y materiales del accionamiento neumático DNOVA
B
Tabla de piezas y materiales del accionamiento neumático DNOVA:
| No. | Nombre | Cantidad | Material | Revestimiento |
| 1 | Marco | 1 | aluminio extruido | anodizado duro |
| 2 | Tapones laterales | 2 | aluminio fundido | |
| 3 | Engranaje | 1 | acero inoxidable | niquelado |
| 4 | Pistón | 2 | acero/aluminio | oxidación/galvánico |
| 5 | Tapones | 8 | acero inoxidable | |
| 6 | Anillo de pistón | 2 | NBR | |
| 7 | Ballestas | 0-12 | acero para resortes | recubrimiento epoxi |
| 8 | Cojinete de pistón | 2 | plástico de ingeniería | |
| 9 | Anillo de pistón | 2 | NBR | |
| 10 | Enchufar | 2 | NBR | |
| 11 | Anillo de empuje | 2 | plástico de ingeniería | |
| 12 | Anillo | 1 | plástico de ingeniería | |
| 13 | Arandela | 1 | acero inoxidable | |
| 14 | Abrazadera de resorte | 2 | acero inoxidable | |
| 15 | Indicador | 1 | plástico | |
| 16 | Carcasa del indicador | 1 | plástico | |
| 17 | Cojinete | 1 | plástico de ingeniería | |
| 18 | Leva | 1 | acero | oxidación/galvánico |
| 19 | Cojinete | 1 | NBR | |
| 20 | Cojinete | 1 | plástico de ingeniería | |
| 21 | Cojinete | 1 | plástico de ingeniería | |
| 22 | Anillo de sellado | 2 | NBR | |
| 23 | Anillo de sellado | 2 | NBR | |
| 24 | Cojinete | 2 | acero inoxidable | |
| 25 | Tuerca de ajuste | 2 | acero inoxidable | |
| 26 | Tornillo de ajuste | 2 | acero inoxidable | |
| 27 | Manga | 2 | aluminio |
B
B
Distribuidor neumático DNOVA
Parámetros técnicos del distribuidor neumático DNOVA
| Nombre | Significado |
| Tipo de distribuidor neumático | válvula de carrete |
| Presión de trabajo, bar | 1,5 g·8 |
| Tensión de alimentación, V | 220 V |
| A plena potencia, Va | 4.5 |
| Control | electromagnético bidireccional |
| Frecuencia de respuesta, ciclos/seg | 5 |
B
B
Esquema de las dimensiones y tamaños del distribuidor neumático DNOVA
B
Dimensiones y tamaños del distribuidor neumático DNOVA:
| Modelo de distribuidor neumático | 4V320-08 |
| A, mm | 71.9 |
| B, mm | 45 |
| C, mm | 94.4 |
| Re, mm | 27 |
| E, mm | 69 |
| F, mm | 40 |
| Yo, mm | 24 |
| K, mm | 40 |
| Largo, mm | 188.8 |
| Mmm | 69.4 |
| N, mm | 50 |
| Oh, mm | 82.4 |
| P, mm | 24 |
| Tamaño pequeño | 20 |
| T, mm | 6.5 |
| U, mm | 2.4 |
| V, mm | 4 |
| Mmm | 82.4 |
B
B
Bloque de interruptor de límite DNOVA
B
Parámetros técnicos del bloque de final de carrera DNOVA
| Nombre | Significado |
| Tensión máxima del interruptor de límite, V | 250 |
| Temperatura del entorno de trabajo, В°C | de -40 a +80 |
| Vida útil, años | 10 |
B
B
Esquema de las dimensiones y tamaños del bloque de final de carrera DNOVA
B
Dimensiones y tamaños del bloque de interruptor de límite DNOVA:
| Modelo | Mmm | Largo, mm | B, mm | Re, mm | D1, mm | METRO |
| APL-210N | 77 | 112 | 88 | 10 | 5 | 20x1.5 |
B
B
Unidad de preparación de aire DNOVA AFC2000
B
Parámetros técnicos del equipo de preparación de aire DNOVA AFC2000
| Nombre | Significado |
| Presión de trabajo, bar | 8 |
| Rango de presión ajustable, bar | 0,5 g·9 |
| Tamaño de partículas filtradas, Вµm | 40 micras |
| Peso, kg | 0.395 |
B
B
Esquema de las dimensiones y tamaños de la unidad de preparación de aire DNOVA AFC2000
B
Dimensiones y tamaños de la unidad de preparación de aire DNOVA AFC2000:
| Modelo ATU | AFC2000 |
| A, mm | 162 |
| B, mm | 88 |
| C, mm | 139 |
| Re, mm | 31 |
| E, mm | 53.5 |
| F, mm | 12 |
| G, mm | 8 |
| Mmm | 7 |
| Yo, mm | 13.3 |
| J, mm | 39 |
| K, mm | 5 |
| Largo, mm | 40 |
| Mmm | 32 |
| N, mm | 53 |
| Oh, mm | 29 |
| P, mm | 6 |
| R, mm | 41.5 |
B
B
B
Pasaportes y certificados
Ficha técnica del actuador neumático de doble efecto con resortes de retorno DNOVA DA/SA-xxx
