Descripción
Las válvulas de bola se utilizan como válvulas de cierre en sistemas de suministro de agua y calor, así como en sistemas de vapor, combustible y neumáticos con aire comprimido y gases neutros. Las válvulas de esta serie se pueden instalar en sistemas que transportan medios líquidos y gaseosos (agua, aceite, aceites, vapor, aire, alcoholes, glicol, etc.), sin dañar los materiales de la válvula.
El flujo de trabajo se cierra mediante un elemento de bloqueo, que consiste en una bola con un orificio cilíndrico pasante. Con ayuda de una manija montada en el cuerpo, la bola gira sobre su eje. Basta con girarla 90 grados para cerrar completamente el flujo.
Los actuadores eléctricos de cuarto de vuelta están diseñados para el control remoto y local de válvulas de cierre de tuberías con válvula de cierre de cuarto de vuelta. Se utilizan en diversos sectores de la economía nacional: gas, petróleo, metalurgia, industria alimentaria, vivienda y servicios comunales, etc.
B
B

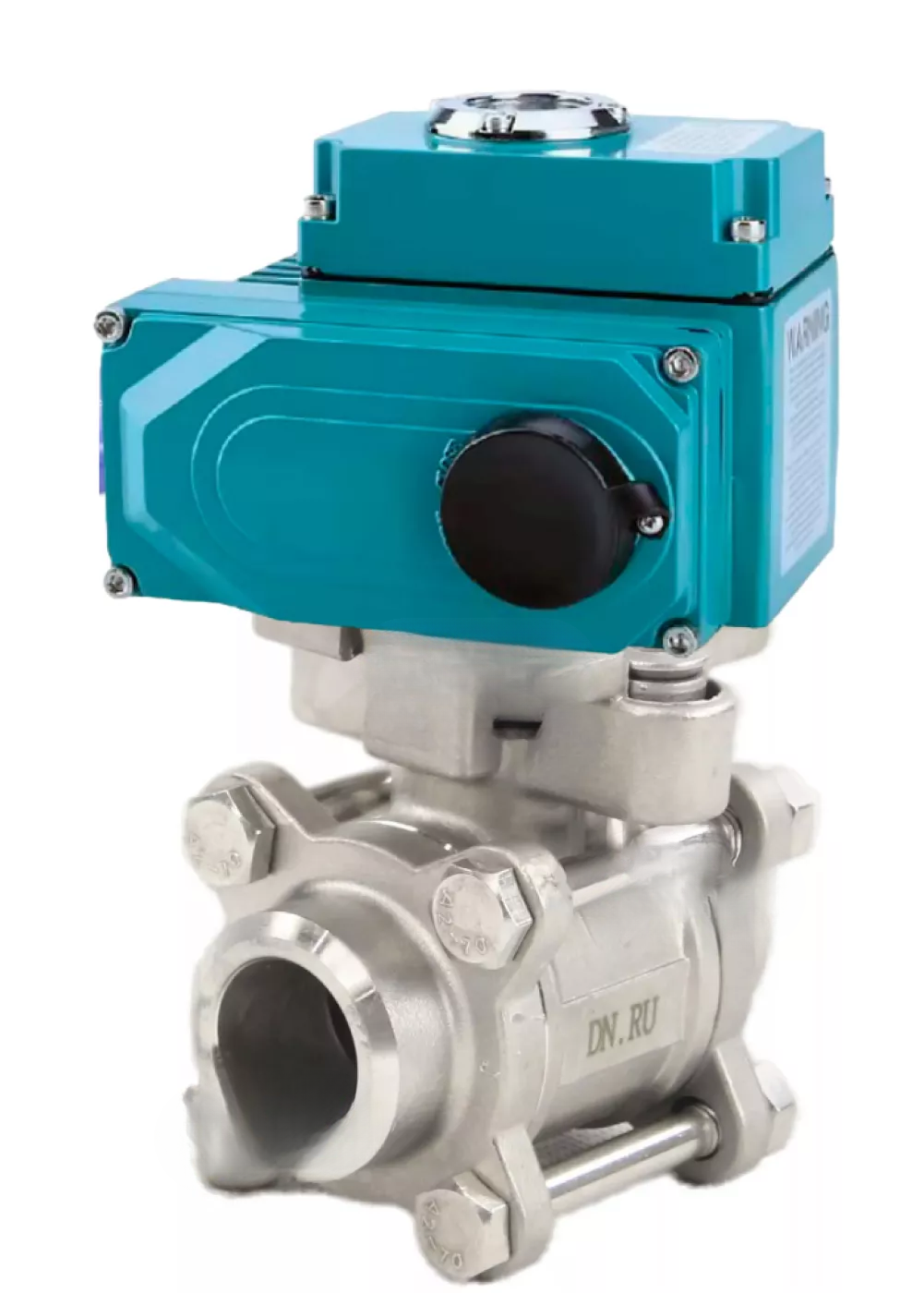

Características técnicas de las válvulas de bola DNOVA BV3232P(3pc)-FP-W-ISO-H de paso total, soldadas, cuerpo - acero inoxidable SS316, junta - PTFE, con accionamiento eléctrico de 1/4 de vuelta QT-N-003EM-O1-24VDC-U1 24V HARK:
|
Parámetro |
Valor |
|
Diámetro nominal DN, mm |
10–100 |
|
Presión nominal PN, bar |
DN10–50–63 |
|
Temperatura del medio de trabajo t, В°C |
De -20 a +200 |
|
Medio de trabajo |
Agua, vapor, productos derivados del petróleo y otros medios líquidos o gaseosos neutrales para los materiales de la válvula. |
|
Conexión a tubería |
Soldadura/Soldadura |
|
Tipo de sección transversal de flujo |
Calibre completo |
|
Clase de estanqueidad de la válvula de bola |
Clase B «A» |
|
Opción adicional |
Posibilidad de instalación de actuador eléctrico o neumático (ISO 5211-2001) |
|
Vida útil media, años |
10 |
|
Ciclos operativos promedio, cierre/apertura |
40 000 - 60 000 |
Dimensiones y tamaños de válvulas de bola DNOVA BV3232P(3pc)-FP-W-ISO-H de paso total, soldadas, cuerpo - acero inoxidable SS316, sello - PTFE, con accionamiento eléctrico de 1/4 de vuelta QT-N-003EM-O1-24VDC-U1 24V HARK:
| DN |
Modelo actuador electrónico |
Tamaño, mm | ||||
| D | H2 | Yo | mi | Y | ||
| 10 | QT-N-003EMT | 10 | 38.9 | 63 | 17.2 | 123 |
| 15 | 15 | 40 | 65 | 21.3 | 123 | |
| 20 | 20 | 43.9 | 75 | 26.7 | 123 | |
| 25 | 25 | 53 | 83 | 33.5 | 123 | |
B
Materiales de detalles de válvulas de bola DNOVA BV3232P(3pc)-FP-W-ISO-H de paso total, soldadas, cuerpo - acero inoxidable SS316, sello - PTFE, con accionamiento eléctrico de 1/4 de vuelta QT-N-003EM-O1-24VDC-U1 24V HARK:
|
- |
Nombre de la pieza |
Material |
Cantidad |
|
1 |
Cuerpo |
SS316 |
1 |
|
2 |
Pelota |
S304/S316 |
1 |
|
3 |
Tornillo |
S201/S304 |
4~6 |
|
4 |
Tuerca |
S201/S304 |
4~6 |
|
5 |
Sello |
PTFE |
1 |
|
6 |
Provenir |
Acero inoxidable 304/acero inoxidable 316 |
1 |
|
7 |
Glándula |
S201/S304 |
1 |
|
8 |
Tuerca |
S201/S304 |
1 |
|
9 |
Cubrir |
WCB/CF8/CF8M |
2 |
|
10 |
Anillos de asiento |
PPL |
2 |
|
11 |
Arandela de empuje |
PTFE |
1 |
|
15 |
Anillo de sellado |
VITON |
1 |
B
Características técnicas de los actuadores eléctricos DNOVA:
|
Parámetro |
Valor |
|
Tipo de actuador eléctrico |
cuarto de vuelta |
|
Tipo de motor |
Asincrónico |
|
Ángulo de rotación, В° |
90±5 |
|
Material del cuerpo |
Aleación de aluminio con recubrimiento de polvo epoxi. |
|
Material del eje |
Acero aleado |
|
Tensión de alimentación |
24 V/CC |
|
Entrada de cables |
Prensaestopas sellado 2xM18 |
|
Tipo de conexión |
ISO 5211 |
|
Mecanismo de autobloqueo |
Tornillo sin fin y engranaje sin fin autoblocante |
|
Apagado automático |
2 finales de carrera (posiciones abierto/cerrado y en caso de atasco) |
|
Protección térmica |
Activación a 120 °C ± 5 °C |
|
Clase de aislamiento |
F |
|
Límite de rotación del eje de salida mecánico |
2 topes externos ajustables |
|
Clasificación de protección |
IP67 |
|
Nivel de ruido, dB |
50 |
|
Potencia del calentador, W |
5 |
|
Temperatura ambiente, В°C |
De -20 a +70 |
|
Humedad ambiental |
≤ 95% (a 25 °C) |
|
Protección a prueba de explosiones |
No |
B
B
Dimensiones y tamaños de los actuadores eléctricos DNOVA:
| Modelo | 003Especialista en emergencias médicas |
| Largo, mm | 123 |
| Mmm | 115 |
| A, mm | 101 |
| B, mm | 98 |
| C, mm | 74 |
| Re, mm | 49 |
| E, mm | 34.5 |
| F, mm | 35 |
| G, mm | 5 |
| Tamaño del tallo, cuadrado, mm | 14x14 |
| ISO 5211 | F05/F07 |
B
Diagrama de dispositivo de actuadores DNOVA QT-N-003EM-O1-24VDC-U1 24V HARK:
|
- |
Nombre |
|
1 |
Indicador de posición |
|
2 |
Cubierta superior |
|
3 |
Placa de control |
|
4 |
Condensador |
|
5 |
Accionamiento de seguidores de levas |
|
6 |
Eje de salida con engranaje helicoidal |
|
7 |
Cuerpo |
|
8 |
Limitadores de recorrido del eje de salida |
|
9 |
Eje sin fin |
|
10 |
Motor eléctrico |
|
11 |
Caja de cambios |
|
12 |
Tapa de la caja de cambios |
B
B
