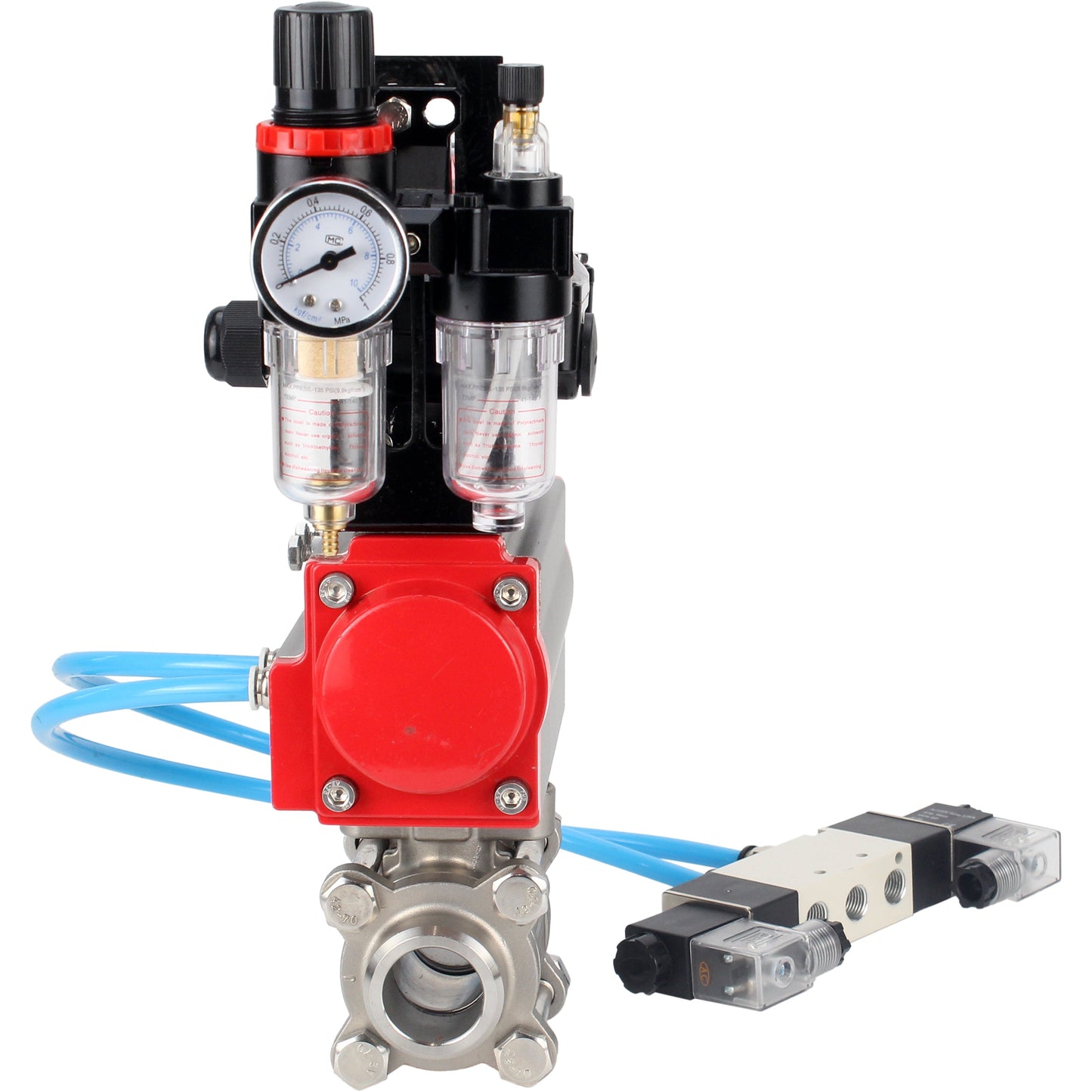

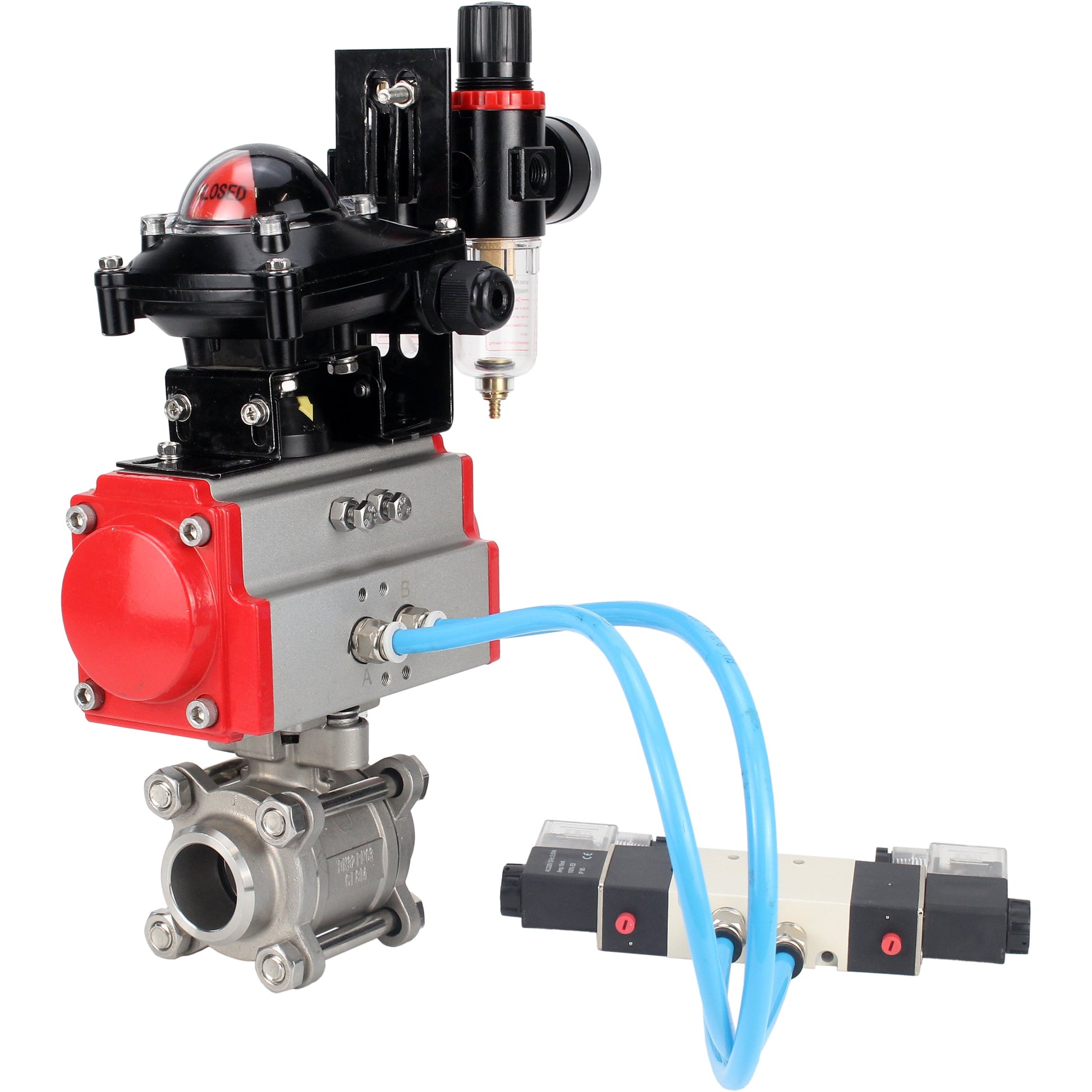

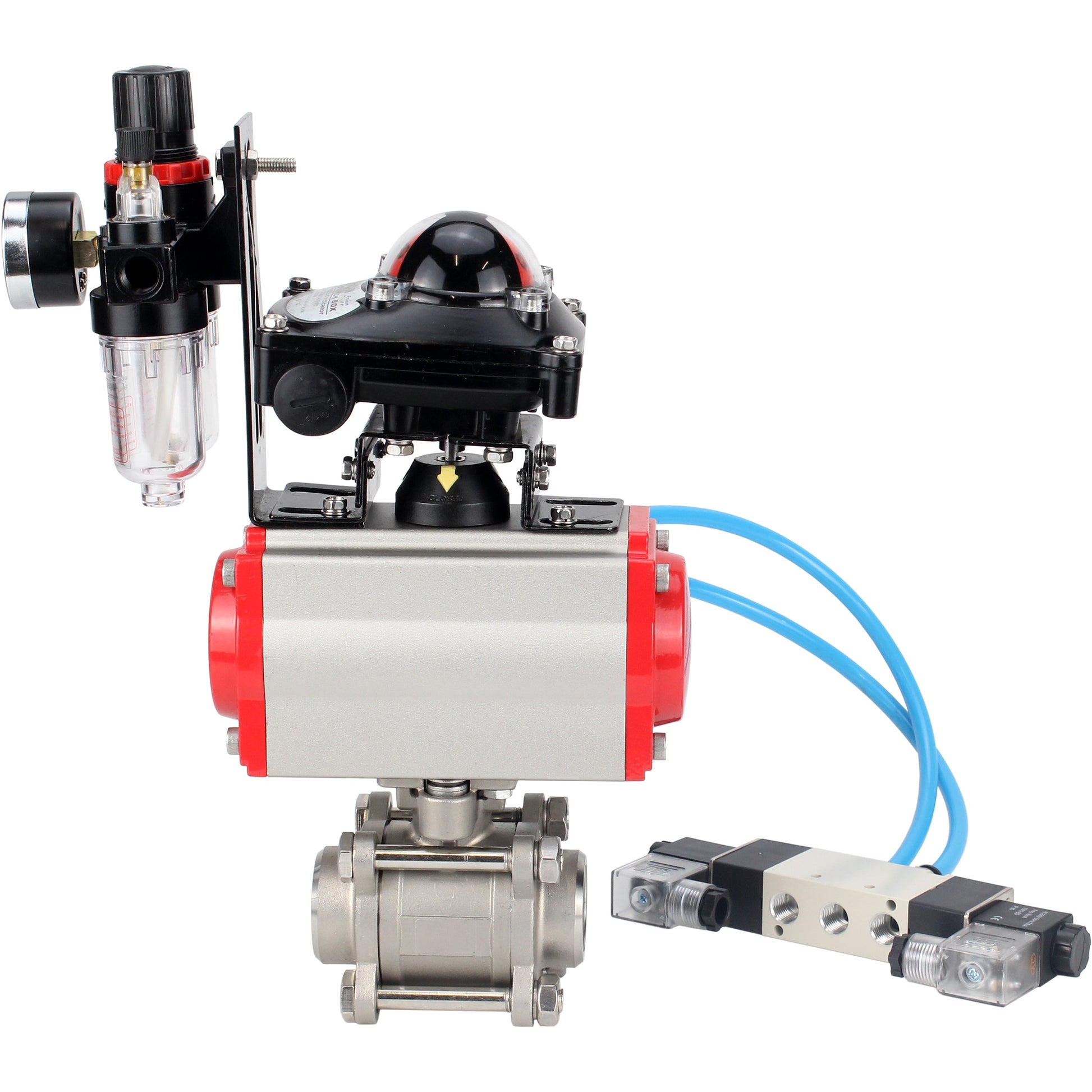

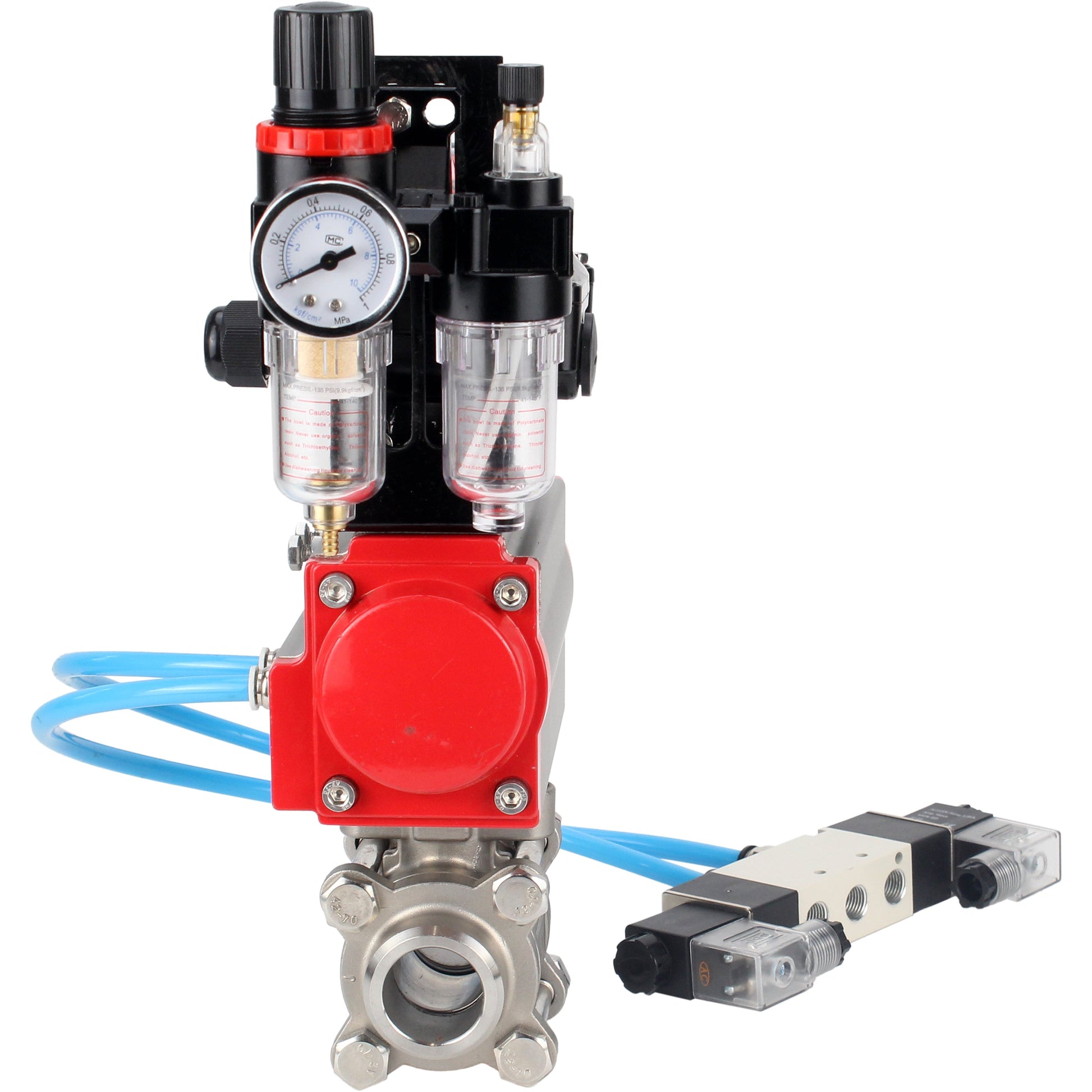

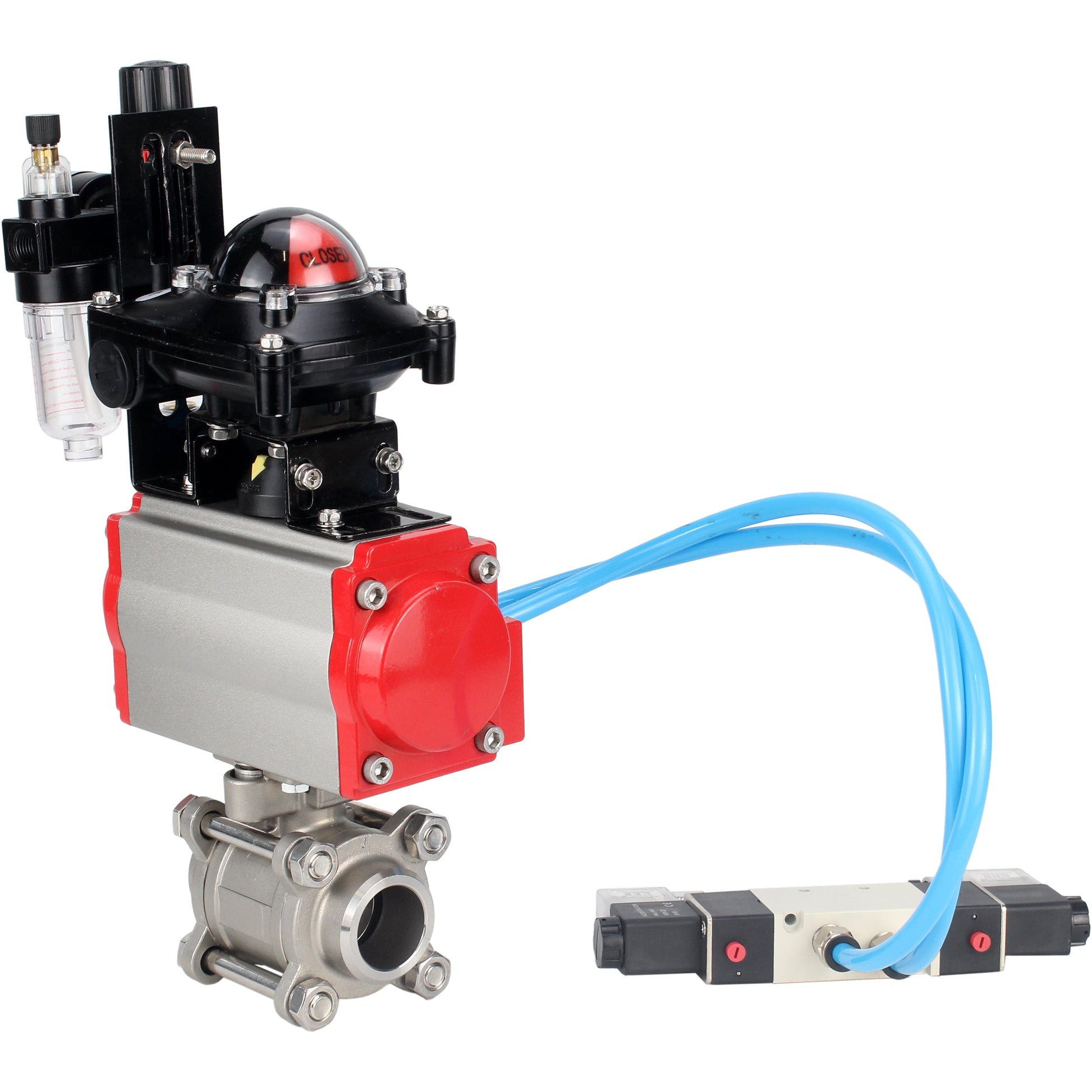

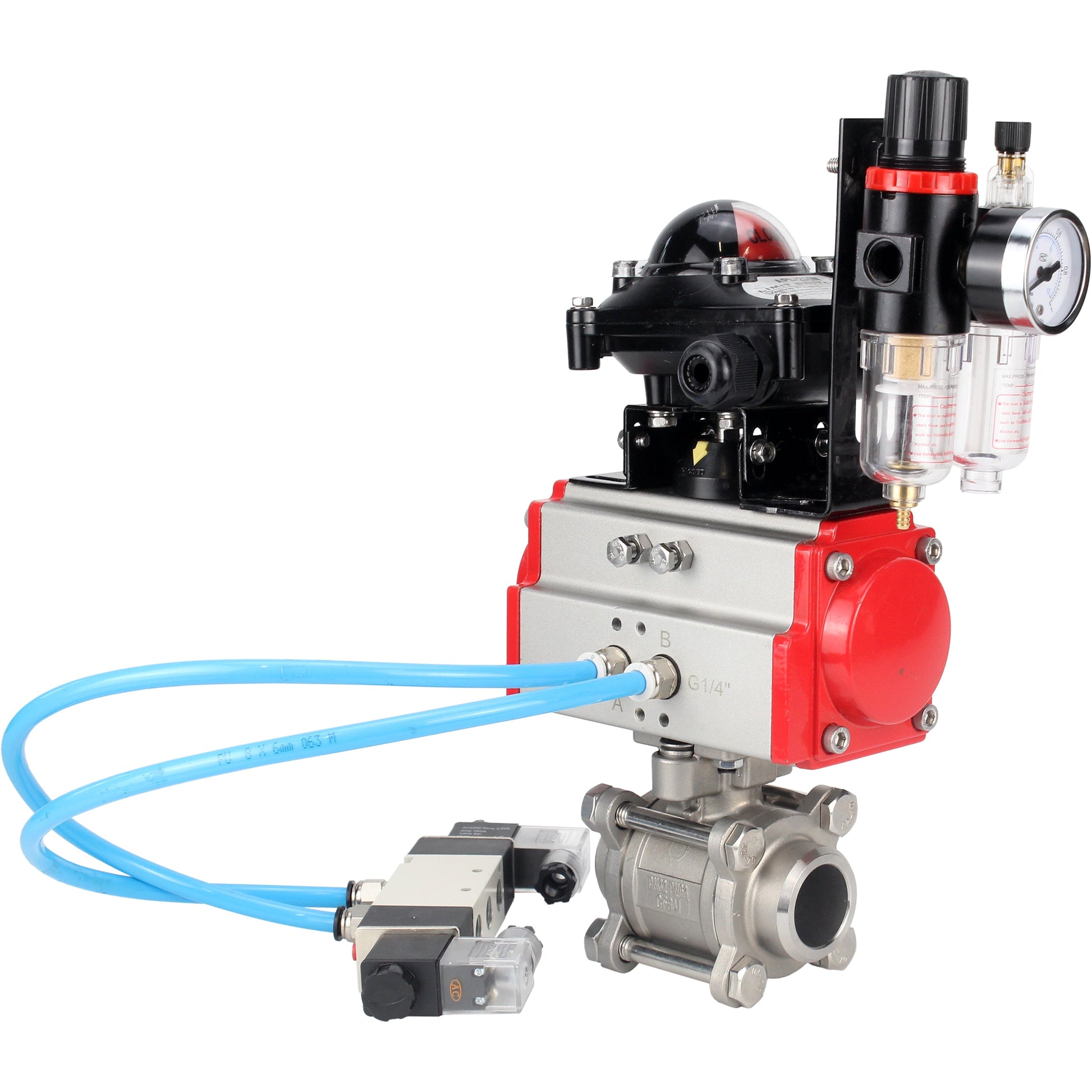

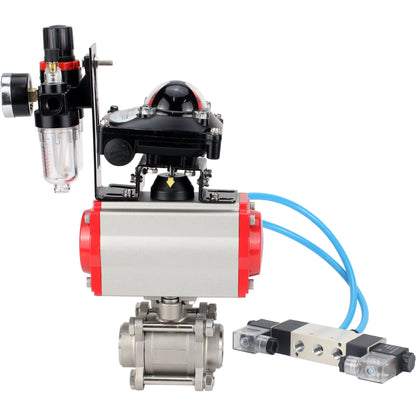

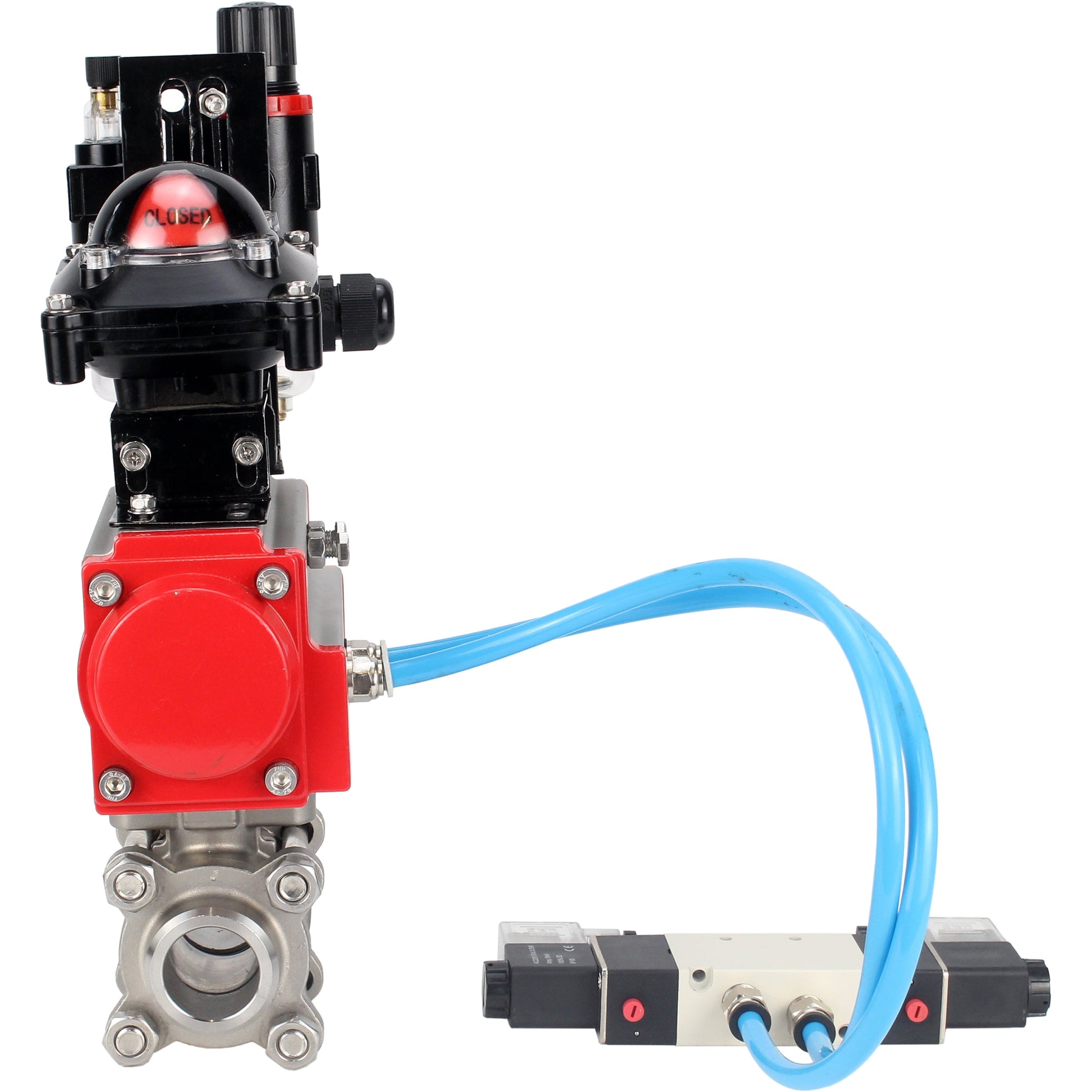

Model BV3232P(3pc)-FP-W-ISO-H SKU D160-46333

$38.07 USD

Oferta Agotado

Impuestos incluidos. Los gastos de envío se calculan en la pantalla de pago.

Ver todos los detalles

The number that matters

Max. medium temperature

200°C

The highest medium temperature this valve is rated for.

Applications

Media and industries

Agua
Vapor
Productos derivados del petróleo
Medios neutrales

La válvula de bola DNOVA se utiliza como válvula de cierre en sistemas de suministro de calor y agua, así como en sistemas de vapor, combustible y neumáticos con aire comprimido y gases neutros. Las válvulas de esta serie se pueden instalar en sistemas que transportan medios líquidos y gaseosos (agua, aceite, aceites, vapor, aire, alcoholes, glicol, etc.), sin dañar los materiales de la válvula.

Los actuadores neumáticos rotativos de doble efecto DNOVA PA-DAXXX y PA-SA-XXX con resorte de retorno están diseñados para automatizar el proceso de control de válvulas industriales con un par máximo de hasta 2128 Nm.

El distribuidor neumático se utiliza para cambiar la dirección, iniciar y detener el flujo de aire comprimido en un sistema neumático dependiendo de la acción de control externo.

La unidad de interruptor de límite está diseñada para la señalización visual y eléctrica de las posiciones finales del elemento de cierre de la válvula: válvula de paso, válvula de mariposa o válvula de mariposa. Se instala sobre la superficie del accionamiento neumático y se conecta al eje de accionamiento según la norma DIN. En una caja sellada, por lo general, hay dos sensores que monitorizan la posición del eje de accionamiento y emiten señales en posiciones extremas. Se utilizan microinterruptores OMRON, sensores inductivos o interruptores de láminas. La indicación visual de la posición se puede ver en el cuerpo de la unidad: un indicador visual 3D rojo (cerrado) y verde (abierto).

La unidad de preparación de aire está diseñada para limpiar el aire comprimido de la humedad de las gotas y de las partículas sólidas, eliminar el condensado, mantener automáticamente la presión a un nivel determinado y suministrar lubricante desde el depósito al flujo de aire comprimido a los elementos del sistema neumático.

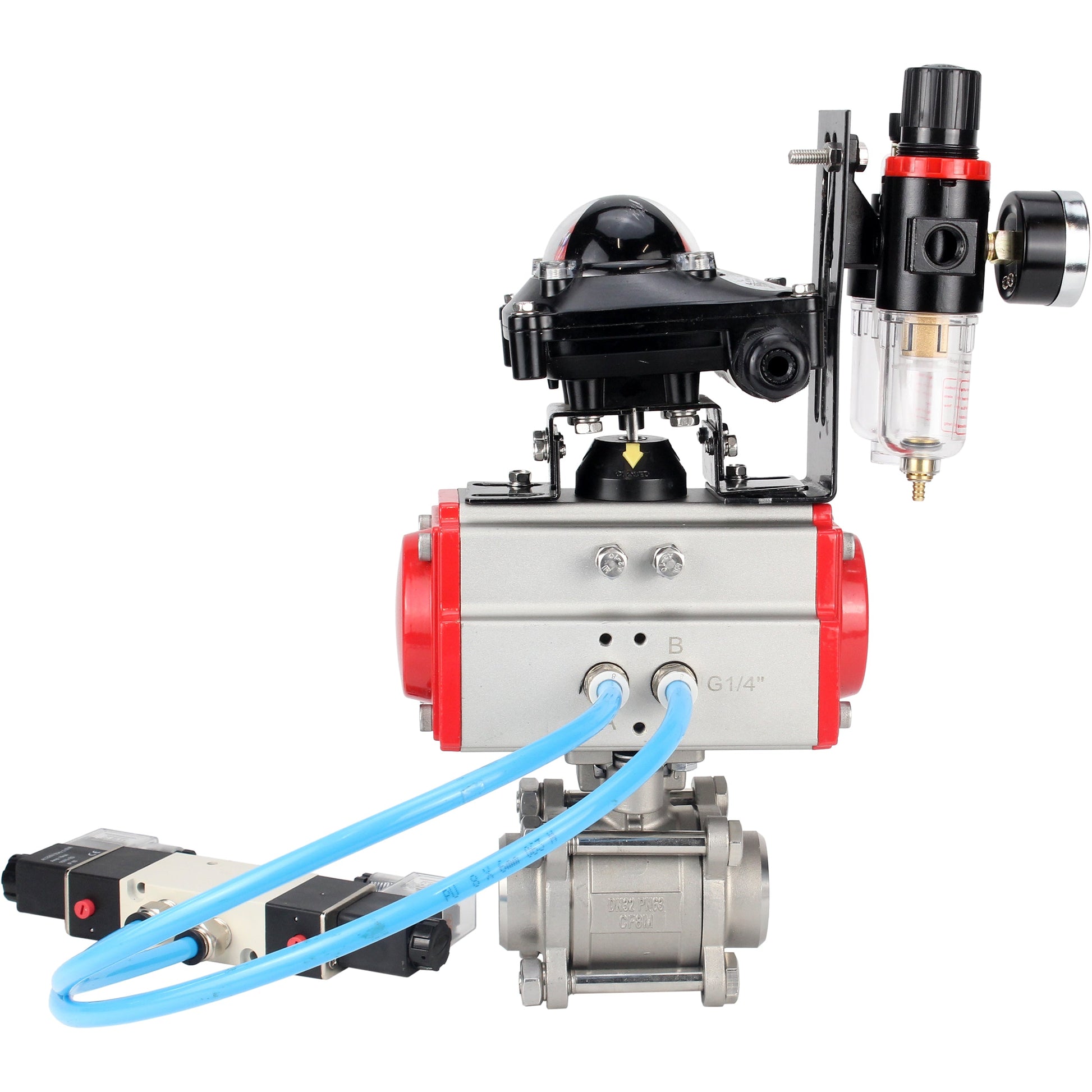

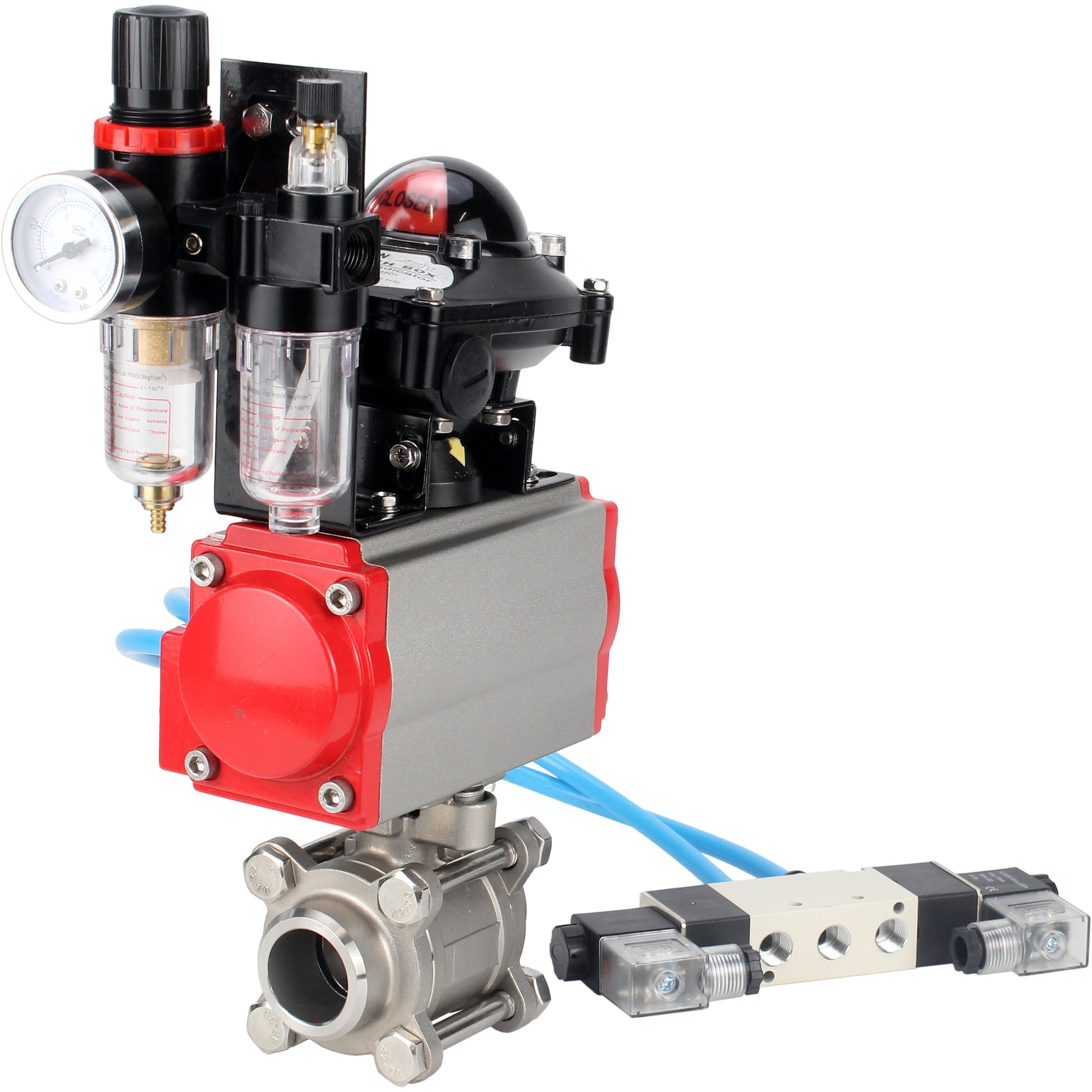

Parámetros técnicos de las válvulas de bola DNOVA BV3232P(3pc)-FP-W-ISO-H DN10-100 PN63/25, paso total para soldar, acero inoxidable SS316, junta PTFE, con actuador neumático de doble efecto PA-DA, con distribuidor neumático 4V320-10 220V, con LSU APL-210N, con ATU AFC2000:

Nombre	Significado
Temperatura del entorno de trabajo, В°C	de -20 a 200
Solicitud	suministro de agua, suministro de calor, suministro de vapor
Entorno de trabajo	agua, vapor, productos derivados del petróleo, medios neutros
Conexión a la tubería	para soldar
Ingesta de agua	No
Tipo de sección de flujo	paso completo
Tipo de control	Con accionamiento neumático
Unión	para soldar
Control	actuador neumático de doble efecto
Disponibilidad de interruptores de límite	Hay
Disponibilidad de distribuidor neumático	Hay
Garantía, y.	1

Válvulas de bola DNOVA BV3232P(3pc)-FP-W-ISO-H DN10-100 PN63/25, paso total para soldar, acero inoxidable SS316, junta PTFE, con actuador neumático de doble efecto PA-DA, con distribuidor neumático 4V320-10 220V, con LSU APL-210N, con ATU AFC2000

Dimensiones y tamaños de válvulas de bola DNOVA BV3232P(3pc)-FP-W-ISO-H DN10-100 PN63/25, paso total para soldar, acero inoxidable SS316, junta - PTFE, con actuador neumático de doble efecto PA-DA, con distribuidor neumático 4V320-10 220V, con LSU APL-210N, con ATU AFC2000:

Tamaño	Re, mm	Largo, mm	B1, mm	E, mm	H2, mm	X, mm	Y, mm	B, mm	Mmm
DN10	10	63	153	72	38.9	162	139	17.2	77
DN15	15	65	153	72	40	162	139	21.3	77
DN20	20	75	153	72	43.9	162	139	26.7	77
DN25	25	83	153	72	53	162	139	33.5	77
DN32	32	98	153	72	56	162	139	42.2	77
DN40	40	112	174	89	60	162	139	48.3	77
DN50	50	135	174	89	75	162	139	60.5	77
DN65	65	175	216	109	97	162	139	73.2	77
DN80	80	198	216	109	112	162	139	88.9	77
DN100	100	246	216	109	122	162	139	114.3	77

Esquema de piezas y materiales Válvulas de bola DNOVA BV3232P(3pc)-FP-W-ISO-H DN10-100 PN63/25, paso total para soldadura, acero inoxidable SS316, junta - PTFE, con actuador neumático de doble efecto PA-DA, con distribuidor neumático 4V320-10 220V, con LSU APL-210N, con ATU AFC2000

Tabla de piezas y materiales Válvulas de bola DNOVA BV3232P(3pc)-FP-W-ISO-H DN10-100 PN63/25, paso total para soldar, acero inoxidable SS316, junta - PTFE, con actuador neumático de doble efecto PA-DA, con distribuidor neumático 4V320-10 220V, con LSU APL-210N, con ATU AFC2000:

N.º de artículo	Detalles	Material
1	Marco	Acero SS316
2	Válvula de bola	Acero S304/S316
3	Tornillo	Acero S201/S304
4	tornillo	Acero S201/S304
5	Caza de focas	Politetrafluoroetileno PTFE
6	Existencias	Acero SS304/SS316
7	Sello	Acero S201/S304
8	Anillo de sellado	VITON
9	Tapa	Acero WCB/CF8/CF8M
10	Anillos de sillín	Resina polimerizada PPL
11	Arandela de empuje	Politetrafluoroetileno PTFE

B

Accionamiento neumático DNOVA

Parámetros técnicos del accionamiento neumático DNOVA

Nombre	Significado
Diseño	con resortes de retorno
Presión de trabajo, bar	6
Entorno de trabajo	Aire comprimido filtrado o gases no agresivos, aceites
Disponibilidad de copia de seguridad manual	No

Esquema de las dimensiones y tamaños del accionamiento neumático DNOVA

Dimensiones y tamaños del accionamiento neumático DNOVA:

Modelo de unidad	DA-052	DA-065	DA-083
G, mm	15	15	15
Mmm	80	80	80
N, mm	30	30	30
F0, mm	34	34	34
R, mm	20	20	20
B1, mm	153	174	216
C, mm	30	36	46
E, mm	72	89	109
Yo	4-M5x8	4-M6x10	4-M6x10
A	4-M6x10	4-M8x12	4-M8x12
F, mm	26	26	26
A1, mm	108	125	152
Re, mm	41	46	55
Yo	11x11	14x14	17x17
H	F03	F05	F05
I	F05	F07	F07

Esquema de piezas y materiales del accionamiento neumático DNOVA

Tabla de piezas y materiales del accionamiento neumático DNOVA:

No.	Nombre	Cantidad	Material	Revestimiento
1	Marco	1	aluminio extruido	anodizado duro
2	Tapones laterales	2	aluminio fundido
3	Engranaje	1	acero inoxidable	niquelado
4	Pistón	2	acero/aluminio	oxidación/galvánico
5	Tapones	8	acero inoxidable
6	Anillo de pistón	2	NBR
7	Ballestas	0-12	acero para resortes	recubrimiento epoxi
8	Cojinete de pistón	2	plástico de ingeniería
9	Anillo de pistón	2	NBR
10	Enchufar	2	NBR
11	Anillo de empuje	2	plástico de ingeniería
12	Anillo	1	plástico de ingeniería
13	Arandela	1	acero inoxidable
14	Abrazadera de resorte	2	acero inoxidable
15	Indicador	1	plástico
16	Carcasa del indicador	1	plástico
17	Cojinete	1	plástico de ingeniería
18	Leva	1	acero	oxidación/galvánico
19	Cojinete	1	NBR
20	Cojinete	1	plástico de ingeniería
21	Cojinete	1	plástico de ingeniería
22	Anillo de sellado	2	NBR
23	Anillo de sellado	2	NBR
24	Cojinete	2	acero inoxidable
25	Tuerca de ajuste	2	acero inoxidable
26	Tornillo de ajuste	2	acero inoxidable
27	Manga	2	aluminio

Distribuidor neumático DNOVA

Parámetros técnicos del distribuidor neumático DNOVA

Nombre	Significado
Tipo de distribuidor neumático	válvula de carrete
Presión de trabajo, bar	1,5 g·8
Tensión de alimentación, V	220 V
A plena potencia, Va	4.5
Control	electromagnético bidireccional
Frecuencia de respuesta, ciclos/seg	5

Esquema de las dimensiones y tamaños del distribuidor neumático DNOVA

Dimensiones y tamaños del distribuidor neumático DNOVA:

Modelo de distribuidor neumático	4V320-10
A, mm	71.9
B, mm	45
C, mm	94.4
Re, mm	27
E, mm	69
F, mm	40
Yo, mm	24
K, mm	40
Largo, mm	188.8
Mmm	69.4
N, mm	50
Oh, mm	83.4
P, mm	22
Tamaño pequeño	20
T, mm	6.5
U, mm	2.4
Mmm	82.4

Bloque de interruptor de límite DNOVA

Parámetros técnicos del bloque de final de carrera DNOVA

Nombre	Significado
Tensión máxima del interruptor de límite, V	250
Temperatura del entorno de trabajo, В°C	de -40 a +80
Vida útil, años	10

Esquema de las dimensiones y tamaños del bloque de final de carrera DNOVA

Dimensiones y tamaños del bloque de interruptor de límite DNOVA:

Modelo	Mmm	Largo, mm	B, mm	Re, mm	D1, mm	METRO
APL-210N	77	112	88	10	5	20x1.5

Unidad de preparación de aire DNOVA AFC2000

Parámetros técnicos del equipo de preparación de aire DNOVA AFC2000

Nombre	Significado
Presión de trabajo, bar	8
Rango de presión ajustable, bar	0,5 g·9
Tamaño de partículas filtradas, Вµm	40 micras
Peso, kg	0.395

Esquema de las dimensiones y tamaños de la unidad de preparación de aire DNOVA AFC2000

Dimensiones y tamaños de la unidad de preparación de aire DNOVA AFC2000:

Modelo ATU	AFC2000
A, mm	162
B, mm	88
C, mm	139
Re, mm	31
E, mm	53.5
F, mm	12
G, mm	8
Mmm	7
Yo, mm	13.3
J, mm	39
K, mm	5
Largo, mm	40
Mmm	32
N, mm	53
Oh, mm	29
P, mm	6
R, mm	41.5

Pasaportes y certificados

Ficha técnica del actuador neumático de doble efecto con resortes de retorno DNOVA DA/SA-xxx

Port opening: paso completo
Body material: Acero inoxidable AISI 316
Maximum allowable temperature: 200 °C
Connection type: Para soldar
Control type: Accionamiento neumático
Operating environment: Agua, Vapor, Productos derivados del petróleo y Medios neutrales
Type of seal: PTFE
Voltage: 220 V
Explosion-proof: No
Torque: 3 Nm
Limit switches: tener
Type of pneumatic actuator: doble acción
Country of origin: Porcelana

Production. Usually 7–14 business days after you approve the quotation and pay. Made-to-specification items are confirmed in the quotation.

Freight. Not charged at checkout. A manager quotes air and sea freight to your port or airport, and nothing ships until you approve the price and the freight.

To North America. From approval and payment to the destination port or airport: air 14–24 days, sea 32–60 days. Estimates, not guarantees.

Terms. EXW Ningbo or FOB Ningbo Port; CIF on request. The agreed term is written on the Proforma Invoice.

Full shipping policy
