Descripción
Las válvulas de bola se utilizan como válvulas de cierre en sistemas de suministro de agua y calor, así como en sistemas de vapor, combustible y neumáticos con aire comprimido y gases neutros. Esta serie de válvulas se puede instalar en sistemas que transportan medios líquidos y gaseosos (agua, aceite, aceites, vapor, aire, alcoholes, glicol, etc.), sin dañar los materiales de la válvula. No se permite el uso de válvulas de bola como válvulas de regulación.
El actuador neumático rotativo de doble efecto neumático DNOVA PA-DA-105 con volante está diseñado para la automatización del proceso de control de válvulas industriales, así como para determinar la posición de cierre de la válvula.
La válvula neumática se utiliza para cambiar la dirección, iniciar y detener el flujo de aire comprimido en el sistema neumático dependiendo de la acción de control externo.
B
B
B

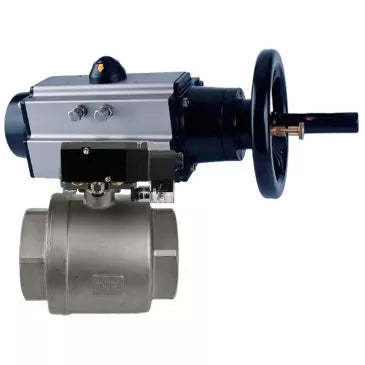

Parámetros técnicos de la válvula de bola DNOVA BV3232P(2pc)-FP-T-ISO-H DN80 16 bar, acoplamiento de paso total, acero inoxidable SS316, junta - PTFE, con actuador neumático PA-DA-105-1 de doble efecto, con distribuidor neumático 4V320-08 220V:
|
Parámetro |
Valor |
|
Presión nominal PN, bar |
40 |
|
Temperatura del medio de trabajo, В°C |
De -20 a 230 |
|
Tipo de dispositivo de válvula |
Bidireccional |
|
Solicitud |
Suministro de calefacción |
|
Medio de trabajo |
Agua, aire, vapor, medios ligeramente agresivos, aceites, agua de servicio, soluciones de agua y glicol, productos derivados del petróleo. |
|
Conexión a tubería |
Acoplamiento (roscado) |
|
Tipo de sección de paso |
Paso completo |
|
Tipo de control |
Con actuador neumático |
|
Conexión |
Rosca hembra |
|
Control |
Actuador neumático de doble efecto |
|
Presencia de interruptores de límite |
No |
|
Presencia de distribuidor neumático |
Sí |
|
Presencia de posicionador electroneumático |
No |
|
Garantía, años |
1 |
Dimensiones y tamaños de válvulas de bola DNOVA BV3232P(2pc)-FP-T-ISO-H DN80 16 bar, acoplamiento de paso total, acero inoxidable SS316, junta - PTFE, con actuador neumático PA-DA-105-1 doble efecto, con distribuidor neumático 4V320-08 220V:
| Modelo | Largo, mm | A, mm | E, mm | Mmm |
| DN80 | 169 | 495 | 200 | 103.5 |
B
Tabla de piezas y materiales de válvulas de bola DNOVA BV3232P(2pc)-FP-T-ISO-H DN80 16 bar, acoplamiento de paso total, acero inoxidable SS316, junta - PTFE, con actuador neumático PA-DA-105-1 doble efecto, con distribuidor neumático 4V320-08 220V:
|
- |
Nombre de la pieza |
Material |
|
1, 6 |
Cuerpo |
Acero 316 |
|
2, 4 |
Sello de bola |
Politetrafluoroetileno PTFE |
|
3 |
Pelota |
Acero 316 |
|
5 |
Anillo de sellado |
Politetrafluoroetileno PTFE |
|
7 |
Provenir |
Acero 316 |
|
8 |
Sello del vástago |
VITON |
|
9 |
Tuerca del vástago |
Acero 316 |
B
Parámetros técnicos del actuador neumático PA-DA-105-1:
| Tipo de actuador neumático | de doble efecto |
| Presión de control, bar | 2 Г· 8 |
| Temperatura de funcionamiento, В°C | -20 a +80 |
| Indicador visual de posición | abierto / cerrado |
| Control manual | volante |
| Ángulo de giro, В° | 90 ± 5 |
| Estándar de conexión superior | Namur |
| Estándar de conexión de aire | Namur |
| Rosca de conexión de suministro de aire | G 1/4Кє |
| Tipo de brida ISO | F07/F10 |
| Tallo cuadrado, mm | 22x22 |
| Peso, kg | 9 |
| Vida media, ciclos cerrados/abiertos | 300 000 |
Actuador neumático PA-DA-105-1
B
Dimensiones y dimensiones del actuador neumático PA-DA-105-1:
| A, mm | 495 |
| A1, mm | 461.5 |
| B, mm | 133 |
| C, mm | 109.5 |
| Re, mm | 153 |
| E, mm | 57.5 |
| F, mm | 64 |
| G, mm | 26 |
| Mmm | 80 |
| Yo, mm | 30 |
| N, mm | 22 |
| Ancho, mm | 200 |
| J, mm | 102 |
| K, mm | 70 |
| Largo, mm | M10x16 |
| Mmm | M8x13 |
| Oh, mm | 4 |
| P, mm | 4 |
| Tamaño pequeño | M6 |
| T, mm | 24 |
| U, mm | 32 |
Esquema de dimensiones y dimensiones del actuador neumático PA-DA-105-1
B
Tabla de piezas y materiales del actuador de aire PA-DA-105-1:
| - | Nombre de la pieza | Material |
| 1 | Tornillo indicador | ABS (plástico) |
| 2 | Indicador de posición | ABS (plástico) |
| 3 | Clip de resorte | Acero inoxidable 304 |
| 4 | Arandela | Acero inoxidable 304 |
| 5 | Lavadora externa | Plástico de ingeniería |
| 6 | Tornillo de ajuste | Acero inoxidable 304 |
| 7 | Tuerca | Acero inoxidable 304 |
| 8 | Arandela | Acero inoxidable 304 |
| 9 | Cuerpo | Aleación de aluminio extruido |
| 10 | Pistón | Aleación de aluminio fundido a presión |
| 11 | Junta tórica del pistón | NBR |
| 12 | Grupo de cojinetes | Plástico de ingeniería |
| 13 | Junta tórica de la tapa del extremo | NBR |
| 14 | Tapa del extremo | Aleación de aluminio fundido a presión recubierta de pintura de poliéster. |
| 15 | Tornillo de fijación | Acero inoxidable 304 |
| 16 | Arandela interna | Plástico de ingeniería |
| 17 | Anillo de sellado | NBR |
| 18 | Cojinete | Plástico de ingeniería |
| 19 | Anticipo | Acero aleado |
| 20 | Engranaje | Acero aleado |
| 21 | Cojinete | Plástico de ingeniería |
| 22 | Anillo de sellado | NBR |
Esquema de piezas y materiales del actuador neumático PA-DA-105-1
B
Parámetros técnicos de la válvula neumática Elephan 4V320-08
|
Nombre |
Valor |
|
Tipo de válvula neumática |
válvula de carrete |
|
Modelo de válvula neumática |
4V320-08 |
|
Presión de trabajo, bar |
1,5 g·8 |
|
Tensión de alimentación, V |
220 V |
|
Frecuencia de respuesta, ciclo/seg |
5 |
B
Dimensiones y tamaños de la válvula neumática DNOVA 4V320-08
| Modelo de válvula neumática | 4V320-08 |
| A, mm | 71.9 |
| B, mm | 45 |
| C, mm | 94.4 |
| Re, mm | 27 |
| E, mm | 69 |
| F, mm | 40 |
| Yo, mm | 24 |
| K, mm | 40 |
| Largo, mm | 188.8 |
| Mmm | 69.4 |
| N, mm | 50 |
| Oh, mm | 82.4 |
| P, mm | 24 |
| Tamaño pequeño | 20 |
| T, mm | 6.5 |
| U, mm | 2.4 |
| V, mm | 4 |
| Mmm | 82.4 |
B
