Descripción
La válvula de bola se utiliza como válvula de cierre en sistemas de suministro de calor y agua, así como en sistemas de vapor, combustible y neumáticos con aire comprimido y gases neutros. Las válvulas de esta serie se pueden instalar en sistemas que transportan medios líquidos y gaseosos (agua, aceite, aceites, vapor, aire, alcoholes, glicol, etc.), sin dañar los materiales de la válvula. No se permite el uso de válvulas de bola como válvulas de control.
Los actuadores neumáticos rotativos de doble efecto DNOVA PA-DAXXX y PA-SA-XXX con resorte de retorno están diseñados para automatizar el proceso de control de válvulas industriales con un par máximo de hasta 2128 Nm.
El distribuidor neumático se utiliza para cambiar la dirección, iniciar y detener el flujo de aire comprimido en un sistema neumático dependiendo de la acción de control externo.
B
B

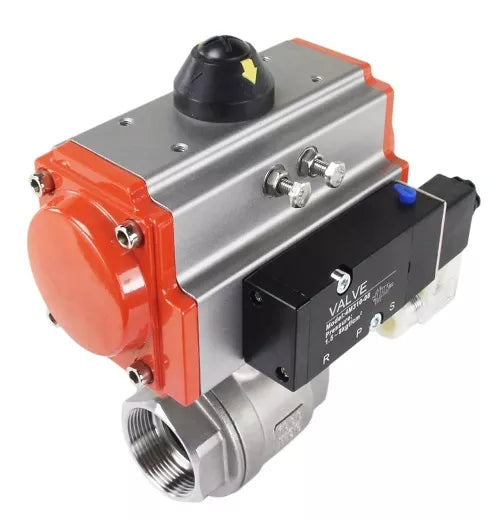

Parámetros técnicos de la válvula de bola DNOVAu BV3232P(2pc)-FP-T-ISO-H DN10-100 PN63/40, acoplamiento de paso total, acero inoxidable SS316, junta PTFE, con actuador neumático de doble efecto PA-DA, con distribuidor neumático 4V320-08 220V:
| Nombre | Significado |
| Temperatura del entorno de trabajo, В°C | de -20 a 230 |
| Solicitud | suministro de calor |
| Entorno de trabajo | agua, aire, vapor, ambiente ligeramente agresivo, aceites, agua industrial, soluciones de agua y glicol, productos derivados del petróleo |
| Conexión a la tubería | acoplamiento (roscado) |
| Ingesta de agua | No |
| Tipo de sección de flujo | paso completo |
| Tipo de control | Con accionamiento neumático |
| Unión | Rosca interna |
| Control | actuador neumático de doble efecto |
| Disponibilidad de interruptores de límite | No |
| Disponibilidad de distribuidor neumático | Hay |
B
B
Boceto de dimensiones y tamaños Válvulas de bola DNOVA BV3232P(2pc)-FP-T-ISO-H DN10-100 PN63/40, acoplamiento de paso total, acero inoxidable SS316, junta - PTFE, con actuador neumático de doble efecto PA-DA, con distribuidor neumático 4V320-08 220V
B
Dimensiones y tamaños de válvulas de bola DNOVA BV3232P(2pc)-FP-T-ISO-H DN10-100 PN63/40, acoplamiento de paso total, acero inoxidable SS316, junta - PTFE, con actuador neumático de doble efecto PA-DA, con distribuidor neumático 4V320-08 220V:
| Tamaño | Re, mm | Largo, mm | B1, mm | E, mm | H2, mm |
| Du10 | 10 | 63 | 153 | 72 | 34 |
| Du15 | 15 | 58 | 153 | 72 | 37 |
| Du20 | 20 | 66 | 153 | 72 | 40 |
| Du25 | 25 | 72 | 153 | 72 | 54 |
| Du32 | 32 | 83 | 153 | 72 | 60 |
| Du40 | 40 | 95 | 174 | 89 | 70 |
| Du50 | 50 | 95 | 174 | 89 | 70 |
| Du65 | 65 | 147 | 216 | 109 | 94.5 |
| Du100 | 100 | 204 | 279 | 134 | 122 |
B
B
Esquema de piezas y materiales Válvulas de bola DNOVA BV3232P(2pc)-FP-T-ISO-H DN10-100 PN63/40, acoplamiento de paso total, acero inoxidable SS316, junta - PTFE, con actuador neumático de doble efecto PA-DA, con distribuidor neumático 4V320-08 220V
B
B
Tabla de piezas y materiales Válvulas de bola DNOVA BV3232P(2pc)-FP-T-ISO-H DN10-100 PN63/40, acoplamiento de paso total, acero inoxidable SS316, junta - PTFE, con actuador neumático de doble efecto PA-DA, con distribuidor neumático 4V320-08 220V:
| N.º de artículo | Detalles | Materiales |
| 1.6 | Marco | acero 316 |
| 2.4 | Sello de bola | politetrafluoroetileno PTFE |
| 3 | Pelota | acero 316 |
| 5 | Anillo de sellado | politetrafluoroetileno PTFE |
| 7 | Existencias | acero 316 |
| 8 | Sello de varilla | VITON |
| 9 | Tuerca del vástago | acero 316 |
B
B
Parámetros técnicos del accionamiento neumático DNOVA
| Nombre | Significado |
| Diseño | doble efecto |
| Presión de trabajo, bar | 6 |
| Entorno de trabajo | Aire comprimido filtrado o gases no agresivos, aceites |
| Disponibilidad de copia de seguridad manual | No |
B
B
Esquema de las dimensiones y tamaños del accionamiento neumático DNOVA
B
Dimensiones y tamaños del accionamiento neumático DNOVA:
| Modelo de unidad | DA-052 | DA-065 | DA-083 | DA-105 |
| G, mm | 15 | 15 | 15 | 25 |
| Mmm | 80 | 80 | 80 | 80 |
| N, mm | 30 | 30 | 30 | 30 |
| F0, mm | 34 | 34 | 34 | 41 |
| R, mm | 20 | 20 | 20 | 20 |
| B1, mm | 153 | 174 | 216 | 279 |
| C, mm | 30 | 36 | 46 | 55 |
| E, mm | 72 | 89 | 109 | 134 |
| Yo | 4-M5x8 | 4-M6x10 | 4-M6x10 | 4-M8x12 |
| A | 4-M6x10 | 4-M8x12 | 4-M8x12 | 4-M10x16 |
| F, mm | 26 | 26 | 26 | 26 |
| A1, mm | 108 | 125 | 152 | 189 |
| Re, mm | 41 | 46 | 55 | 64 |
| Largo, mm | 11x11 | 14x14 | 17x17 | 22x22 |
| H | F03 | F05 | F05 | F07 |
| I | F05 | F07 | F07 | F10 |
B
B
Esquema de piezas y materiales del accionamiento neumático DNOVA
B
Tabla de piezas y materiales del accionamiento neumático DNOVA:
B
| No. | Nombre | Cantidad | Material | Revestimiento |
| 1 | Marco | 1 | aluminio extruido | anodizado duro |
| 2 | Tapones laterales | 2 | aluminio fundido | |
| 3 | Engranaje | 1 | acero inoxidable | niquelado |
| 4 | Pistón | 2 | acero/aluminio | oxidación/galvánico |
| 5 | Tapones | 8 | acero inoxidable | |
| 6 | Anillo de pistón | 2 | NBR | |
| 7 | Ballestas | 0-12 | acero para resortes | recubrimiento epoxi |
| 8 | Cojinete de pistón | 2 | plástico de ingeniería | |
| 9 | Anillo de pistón | 2 | NBR | |
| 10 | Enchufar | 2 | NBR | |
| 11 | Anillo de empuje | 2 | plástico de ingeniería | |
| 12 | Anillo | 1 | plástico de ingeniería | |
| 13 | Arandela | 1 | acero inoxidable | |
| 14 | Abrazadera de resorte | 2 | acero inoxidable | |
| 15 | Indicador | 1 | plástico | |
| 16 | Carcasa del indicador | 1 | plástico | |
| 17 | Cojinete | 1 | plástico de ingeniería | |
| 18 | Leva | 1 | acero | oxidación/galvánico |
| 19 | Cojinete | 1 | NBR | |
| 20 | Cojinete | 1 | plástico de ingeniería | |
| 21 | Cojinete | 1 | plástico de ingeniería | |
| 22 | Anillo de sellado | 2 | NBR | |
| 23 | Anillo de sellado | 2 | NBR | |
| 24 | Cojinete | 2 | acero inoxidable | |
| 25 | Tuerca de ajuste | 2 | acero inoxidable | |
| 26 | Tornillo de ajuste | 2 | acero inoxidable | |
| 27 | Manga | 2 | aluminio |
B
B
Distribuidor neumático DNOVA
Parámetros técnicos del distribuidor neumático DNOVA
| Nombre | Significado |
| Tipo de distribuidor neumático | válvula de carrete |
| Presión de trabajo, bar | 1,5 g·8 |
| Tensión de alimentación, V | 220 V |
| A plena potencia, Va | 4.5 |
| Control | electromagnético bidireccional |
| Frecuencia de respuesta, ciclos/seg | 5 |
B
B
Esquema de las dimensiones y tamaños del distribuidor neumático DNOVA
B
Dimensiones y tamaños del distribuidor neumático DNOVA:
| Modelo de distribuidor neumático | 4V320-08 |
| A, mm | 71.9 |
| B, mm | 45 |
| C, mm | 94.4 |
| Re, mm | 27 |
| E, mm | 69 |
| F, mm | 40 |
| Yo, mm | 24 |
| K, mm | 40 |
| Largo, mm | 188.8 |
| Mmm | 69.4 |
| N, mm | 50 |
| Oh, mm | 82.4 |
| P, mm | 24 |
| Tamaño pequeño | 20 |
| T, mm | 6.5 |
| U, mm | 2.4 |
| V, mm | 4 |
| Mmm | 82.4 |
B
B
Pasaportes y certificados
Ficha técnica del actuador neumático de doble efecto con resortes de retorno DNOVA DA/SA-xxx
Presupuesto
Entrega
El costo y el tiempo de entrega de su pedido dependen de varios factores, como el producto específico que solicita, la cantidad y el país de destino. Cada producto puede tener diferentes plazos de fabricación y requisitos de envío, lo que puede afectar el plazo de entrega general.
Para obtener la información más precisa y actualizada sobre los costos y plazos de entrega, le recomendamos contactar a nuestros gerentes de ventas. Con gusto le proporcionarán un presupuesto detallado y un plazo de entrega estimado según sus necesidades específicas.
No dude en comunicarse con nosotros si tiene alguna pregunta o necesita más ayuda con respecto a su pedido.
