Descripción
La válvula de bola se utiliza como válvula de cierre en sistemas de suministro de calor y agua, así como en sistemas de vapor, combustible y neumáticos con aire comprimido y gases neutros. Las válvulas de esta serie se pueden instalar en sistemas que transportan medios líquidos y gaseosos (agua, aceite, aceites, vapor, aire, alcoholes, glicol, etc.), sin dañar los materiales de la válvula. No se permite el uso de válvulas de bola como válvulas de control.
Los actuadores neumáticos rotativos de doble efecto DNOVA PA-DAXXX y PA-SA-XXX con resorte de retorno están diseñados para automatizar el proceso de control de válvulas industriales con un par máximo de hasta 2128 Nm.
El distribuidor neumático se utiliza para cambiar la dirección, iniciar y detener el flujo de aire comprimido en un sistema neumático dependiendo de la acción de control externo.
La unidad de interruptor de límite está diseñada para la señalización visual y eléctrica de las posiciones finales del elemento de cierre de la válvula: válvula de paso, válvula de mariposa o válvula de mariposa. Se instala sobre la superficie del accionamiento neumático y se conecta al eje de accionamiento según la norma DIN. En una caja sellada, por lo general, hay dos sensores que monitorizan la posición del eje de accionamiento y emiten señales en posiciones extremas. Se utilizan microinterruptores OMRON, sensores inductivos o interruptores de láminas. La indicación visual de la posición se puede ver en el cuerpo de la unidad: un indicador visual 3D rojo (cerrado) y verde (abierto).
B
B
Parámetros técnicos de la válvula de bola DNOVA BV3232P(2pc)-FP-T-ISO-H DN10-100 PN63/40, acoplamiento de paso total, acero inoxidable SS316, junta PTFE, con actuador neumático de doble efecto PA-DA, con distribuidor neumático 4V320-08 220V, con LSU APL-210N:
| Nombre | Significado |
| Temperatura del entorno de trabajo, В°C | de -20 a 230 |
| Solicitud | suministro de calor |
| Entorno de trabajo | agua, aire, vapor, ambiente ligeramente agresivo, aceites, agua industrial, soluciones de agua y glicol, productos derivados del petróleo |
| Conexión a la tubería | acoplamiento (roscado) |
| Ingesta de agua | No |
| Tipo de sección de flujo | paso completo |
| Tipo de control | Con accionamiento neumático |
| Unión | Rosca interna |
| Control | actuador neumático de doble efecto |
| Disponibilidad de interruptores de límite | Hay |
| Disponibilidad de distribuidor neumático | Hay |
B
B

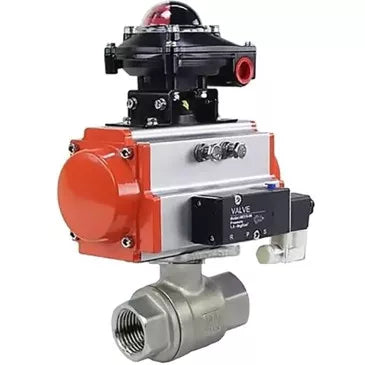

Válvulas de bola DNOVA BV3232P(2pc)-FP-T-ISO-H DN10-100 PN63/40, paso total, acero inoxidable SS316, junta PTFE, con actuador neumático de doble efecto PA-DA, con distribuidor neumático 4V320-08 220V, con LSU APL-210N
B
Dimensiones y tamaños de válvulas de bola DNOVA BV3232P(2pc)-FP-T-ISO-H DN10-100 PN63/40, acoplamiento de paso total, acero inoxidable SS316, junta - PTFE, con actuador neumático de doble efecto PA-DA, con distribuidor neumático 4V320-08 220V, con LSU APL-210N:
| Tamaño | Re, mm | Largo, mm | B1, mm | E, mm | H2, mm | Mmm |
| DN10 | 10 | 63 | 153 | 72 | 34 | 77 |
| DN15 | 15 | 58 | 153 | 72 | 37 | 77 |
| DN20 | 20 | 66 | 153 | 72 | 40 | 77 |
| DN25 | 25 | 72 | 153 | 72 | 54 | 77 |
| DN32 | 32 | 83 | 153 | 72 | 60 | 77 |
| DN40 | 40 | 95 | 174 | 89 | 70 | 77 |
| DN50 | 50 | 95 | 174 | 89 | 60 | 77 |
| DN65 | 65 | 147 | 216 | 109 | 68 | 77 |
| DN100 | 100 | 204 | 279 | 134 | 122 | 77 |
B
B
Esquema de piezas y materiales Válvulas de bola DNOVA BV3232P(2pc)-FP-T-ISO-H DN10-100 PN63/40, acoplamiento de paso total, acero inoxidable SS316, junta - PTFE, con actuador neumático de doble efecto PA-DA, con distribuidor neumático 4V320-08 220V, con LSU APL-210N
B
B
Tabla de piezas y materiales Válvulas de bola DNOVA BV3232P(2pc)-FP-T-ISO-H DN10-100 PN63/40, acoplamiento de paso total, acero inoxidable SS316, junta - PTFE, con actuador neumático de doble efecto PA-DA, con distribuidor neumático 4V320-08 220V, con LSU APL-210N:
| N.º de artículo | Detalles | Materiales |
| 1.6 | Marco | acero 316 |
| 2.4 | Sello de bola | politetrafluoroetileno PTFE |
| 3 | Pelota | acero 316 |
| 5 | Anillo de sellado | politetrafluoroetileno PTFE |
| 7 | Existencias | acero 316 |
| 8 | Sello de varilla | VITON |
| 9 | Tuerca del vástago | acero 316 |
B
B
Parámetros técnicos del accionamiento neumático DNOVA
| Nombre | Significado |
| Diseño | doble efecto |
| Presión de trabajo, bar | 6 |
| Entorno de trabajo | Aire comprimido filtrado o gases no agresivos, aceites |
| Disponibilidad de copia de seguridad manual | No |
B
B
Esquema de las dimensiones y tamaños del accionamiento neumático DNOVA
B
Dimensiones y tamaños del accionamiento neumático DNOVA:
| Modelo de unidad | DA-052 | DA-065 | DA-083 | DA-105 |
| G, mm | 15 | 15 | 15 | 25 |
| Mmm | 80 | 80 | 80 | 80 |
| N, mm | 30 | 30 | 30 | 30 |
| F0, mm | 34 | 34 | 34 | 41 |
| R, mm | 20 | 20 | 20 | 20 |
| B1, mm | 153 | 174 | 216 | 279 |
| C, mm | 30 | 36 | 46 | 55 |
| E, mm | 72 | 89 | 109 | 134 |
| Yo | 4-M5x8 | 4-M6x10 | 4-M6x10 | 4-M8x12 |
| A | 4-M6x10 | 4-M8x12 | 4-M8x12 | 4-M10x16 |
| F, mm | 26 | 26 | 26 | 26 |
| A1, mm | 108 | 125 | 152 | 189 |
| Re, mm | 41 | 46 | 55 | 64 |
| Largo, mm | 11x11 | 14x14 | 17x17 | 22x22 |
| H | F03 | F05 | F05 | F07 |
| I | F05 | F07 | F07 | F10 |
B
B
Esquema de piezas y materiales del accionamiento neumático DNOVA
B
Tabla de piezas y materiales del accionamiento neumático DNOVA:
| No. | Nombre | Cantidad | Material | Revestimiento |
| 1 | Marco | 1 | aluminio extruido | anodizado duro |
| 2 | Tapones laterales | 2 | aluminio fundido | |
| 3 | Engranaje | 1 | acero inoxidable | niquelado |
| 4 | Pistón | 2 | acero/aluminio | oxidación/galvánico |
| 5 | Tapones | 8 | acero inoxidable | |
| 6 | Anillo de pistón | 2 | NBR | |
| 7 | Ballestas | 0-12 | acero para resortes | recubrimiento epoxi |
| 8 | Cojinete de pistón | 2 | plástico de ingeniería | |
| 9 | Anillo de pistón | 2 | NBR | |
| 10 | Enchufar | 2 | NBR | |
| 11 | Anillo de empuje | 2 | plástico de ingeniería | |
| 12 | Anillo | 1 | plástico de ingeniería | |
| 13 | Arandela | 1 | acero inoxidable | |
| 14 | Abrazadera de resorte | 2 | acero inoxidable | |
| 15 | Indicador | 1 | plástico | |
| 16 | Carcasa del indicador | 1 | plástico | |
| 17 | Cojinete | 1 | plástico de ingeniería | |
| 18 | Leva | 1 | acero | oxidación/galvánico |
| 19 | Cojinete | 1 | NBR | |
| 20 | Cojinete | 1 | plástico de ingeniería | |
| 21 | Cojinete | 1 | plástico de ingeniería | |
| 22 | Anillo de sellado | 2 | NBR | |
| 23 | Anillo de sellado | 2 | NBR | |
| 24 | Cojinete | 2 | acero inoxidable | |
| 25 | Tuerca de ajuste | 2 | acero inoxidable | |
| 26 | Tornillo de ajuste | 2 | acero inoxidable | |
| 27 | Manga | 2 | aluminio |
B
B
Distribuidor neumático DNOVA
B
Parámetros técnicos del distribuidor neumático DNOVA
| Nombre | Significado |
| Tipo de distribuidor neumático | válvula de carrete |
| Presión de trabajo, bar | 1,5 g·8 |
| Tensión de alimentación, V | 220 V |
| A plena potencia, Va | 4.5 |
| Control | electromagnético bidireccional |
| Frecuencia de respuesta, ciclos/seg | 5 |
B
B
Esquema de las dimensiones y tamaños del distribuidor neumático DNOVA
B
B
Dimensiones y tamaños del distribuidor neumático DNOVA:
| Modelo de distribuidor neumático | 4V320-08 |
| A, mm | 71.9 |
| B, mm | 45 |
| C, mm | 94.4 |
| Re, mm | 27 |
| E, mm | 69 |
| F, mm | 40 |
| Yo, mm | 24 |
| K, mm | 40 |
| Largo, mm | 188.8 |
| Mmm | 69.4 |
| N, mm | 50 |
| Oh, mm | 82.4 |
| P, mm | 24 |
| Tamaño pequeño | 20 |
| T, mm | 6.5 |
| U, mm | 2.4 |
| V, mm | 4 |
| Mmm | 82.4 |
B
B
Bloque de interruptor de límite DNOVA
B
Parámetros técnicos del bloque de final de carrera DNOVA
| Nombre | Significado |
| Tensión máxima del interruptor de límite, V | 250 |
| Grado de protección de la carcasa, IP | 65 |
| Temperatura del entorno de trabajo, В°C | de -40 a +80 |
| Vida útil, años | 10 |
B
B
Esquema de las dimensiones y tamaños del bloque de final de carrera DNOVA
B
Dimensiones y tamaños del bloque de interruptor de límite DNOVA:
| Modelo | Mmm | Largo, mm | B, mm | Re, mm | D1, mm | METRO |
| APL-210N | 77 | 112 | 88 | 10 | 5 | 20x1.5 |
B
B
Pasaportes y certificados
Ficha técnica del actuador neumático de doble efecto con resortes de retorno DNOVA DA/SA-xxx
