Descripción
Las válvulas de bola se utilizan como válvulas de cierre en sistemas de suministro de agua y calor, así como en sistemas de vapor, combustible y neumáticos con aire comprimido y gases neutros. Esta serie de válvulas se puede instalar en sistemas que transportan medios líquidos y gaseosos (agua, aceite, aceites, vapor, aire, alcoholes, glicol, etc.), sin dañar los materiales de la válvula. No se permite el uso de válvulas de bola como válvulas de regulación.
El actuador rotatorio neumático está diseñado para automatizar el proceso de control de válvulas industriales, así como para determinar la posición del cuerpo de cierre de la válvula.
El posicionador rotatorio electroneumático se utiliza para controlar actuadores rotatorios neumáticos mediante un controlador eléctrico o sistema de control con una señal de salida CC analógica con un rango de 4 a 20 mA.
B
B
B

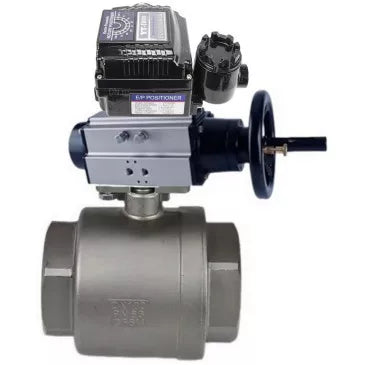

Parámetros técnicos de la válvula de bola DNOVA BV3232P(2pc)-FP-T-ISO-H DN80-100 16 bar, acoplamiento de paso total, acero inoxidable SS316, junta PTFE, con actuador neumático de doble efecto PA-DA-105-1 y con posicionador rotatorio electroneumático YT-1000RSN sin retroalimentación:
|
Parámetro |
Valor |
|
Presión nominal PN, bar |
40 |
|
Temperatura del medio de trabajo, В°C |
De -20 a 230 |
|
Tipo de dispositivo de válvula |
Bidireccional |
|
Solicitud |
Suministro de calefacción |
|
Medio de trabajo |
Agua, aire, vapor, medios ligeramente agresivos, aceites, agua de servicio, soluciones de agua y glicol, productos derivados del petróleo. |
|
Conexión a tubería |
Acoplamiento (roscado) |
|
Tipo de sección de paso |
Paso completo |
|
Tipo de control |
Con actuador neumático |
|
Conexión |
Rosca hembra |
|
Control |
Actuador neumático de doble efecto |
|
Presencia de interruptores de límite |
No |
|
Presencia de distribuidor neumático |
No |
|
Presencia de posicionador electroneumático |
Sí |
|
Garantía, años |
1 |
Dimensiones y tamaños de válvulas de bola DNOVA BV3232P(2pc)-FP-T-ISO-H DN80-100 16 bar, acoplamiento de paso total, acero inoxidable SS316, junta - PTFE, con actuador neumático de doble efecto PA-DA-105-1 y con posicionador rotatorio electroneumático YT- 1000RSN sin retroalimentación:
| Modelo | Largo, mm | Tamaño pequeño | C, mm | Mmm | A, mm | E, mm |
| DN80 | 169 | 62.5 | 117.5 | 103.5 | 495 | 200 |
| DN100 | 204 | 62.5 | 117.5 | 122 | 495 | 200 |
B
Tabla de piezas y materiales de la válvula de bola DNOVA BV3232P(2pc)-FP-T-ISO-H DN80-100 16 bar, acoplamiento de paso total, acero inoxidable SS316, junta - PTFE, con actuador neumático de doble efecto PA-DA-105-1 y con posicionador rotatorio electroneumático YT- 1000RSN sin retroalimentación:
|
- |
Nombre de la pieza |
Material |
|
1, 6 |
Cuerpo |
Acero 316 |
|
2, 4 |
Sello de bola |
Politetrafluoroetileno PTFE |
|
3 |
Pelota |
Acero 316 |
|
5 |
Anillo de sellado |
Politetrafluoroetileno PTFE |
|
7 |
Provenir |
Acero 316 |
|
8 |
Sello del vástago |
VITON |
|
9 |
Tuerca del vástago |
Acero 316 |
B
Parámetros técnicos del actuador neumático PA-DA-105-1:
| Tipo de actuador neumático | de doble efecto |
| Presión de control, bar | 2 Г· 8 |
| Temperatura de funcionamiento, В°C | -20 a +80 |
| Indicador visual de posición | abierto / cerrado |
| Control manual | volante |
| Ángulo de giro, В° | 90 ± 5 |
| Estándar de conexión superior | Namur |
| Estándar de conexión de aire | Namur |
| Rosca de conexión de suministro de aire | G 1/4Кє |
| Tipo de brida ISO | F07/F10 |
| Tallo cuadrado, mm | 22x22 |
| Peso, kg | 9 |
| Vida media, ciclos cerrados/abiertos | 300 000 |
Actuador neumático PA-DA-105-1
B
Dimensiones y dimensiones del actuador neumático PA-DA-105-1:
| A, mm | 495 |
| A1, mm | 461.5 |
| B, mm | 133 |
| C, mm | 109.5 |
| Re, mm | 153 |
| E, mm | 57.5 |
| F, mm | 64 |
| G, mm | 26 |
| Mmm | 80 |
| Yo, mm | 30 |
| N, mm | 22 |
| Ancho, mm | 200 |
| J, mm | 102 |
| K, mm | 70 |
| Largo, mm | M10x16 |
| Mmm | M8x13 |
| Oh, mm | 4 |
| P, mm | 4 |
| Tamaño pequeño | M6 |
| T, mm | 24 |
| U, mm | 32 |
Esquema de dimensiones y dimensiones del actuador neumático PA-DA-105-1
B
Tabla de piezas y materiales del actuador de aire PA-DA-105-1:
| - | Nombre de la pieza | Material |
| 1 | Tornillo indicador | ABS (plástico) |
| 2 | Indicador de posición | ABS (plástico) |
| 3 | Clip de resorte | Acero inoxidable 304 |
| 4 | Arandela | Acero inoxidable 304 |
| 5 | Lavadora externa | Plástico de ingeniería |
| 6 | Tornillo de ajuste | Acero inoxidable 304 |
| 7 | Tuerca | Acero inoxidable 304 |
| 8 | Arandela | Acero inoxidable 304 |
| 9 | Cuerpo | Aleación de aluminio extruido |
| 10 | Pistón | Aleación de aluminio fundido a presión |
| 11 | Junta tórica del pistón | NBR |
| 12 | Grupo de cojinetes | Plástico de ingeniería |
| 13 | Junta tórica de la tapa del extremo | NBR |
| 14 | Tapa del extremo | Aleación de aluminio fundido a presión recubierta de pintura de poliéster. |
| 15 | Tornillo de fijación | Acero inoxidable 304 |
| 16 | Arandela interna | Plástico de ingeniería |
| 17 | Anillo de sellado | NBR |
| 18 | Cojinete | Plástico de ingeniería |
| 19 | Anticipo | Acero aleado |
| 20 | Engranaje | Acero aleado |
| 21 | Cojinete | Plástico de ingeniería |
| 22 | Anillo de sellado | NBR |
Esquema de piezas y materiales del actuador neumático PA-DA-105-1
B
Parámetros técnicos del posicionador rotatorio electroneumático DNOVA YT-1000RSN
| Nombre | Valor |
| Modelo de posicionador electroneumático | YT-1000RSN |
| Señal de entrada de control, mA | 4 ~ 20 |
| Resistencia interna, ohmios | 250(±15) |
| Presión de entrada, bar | 1,4~7 |
| Ángulo de recorrido de la palanca | 0~90° |
| Rosca de conexión de aire comprimido | 1/4" |
| Rosca de conexión del manómetro | 1/8" |
| Prensaestopas | G1/2″ |
| Tipo de protección | IP66 |
| Caudal de aire comprimido, l/min | 3 |
| Caudal de aire de salida, l/min | 80 |
| Material del cuerpo | fundición de aluminio |
Dimensiones y tamaños de los posicionadores rotativos electroneumáticos DNOVA YT-1000RSN:
| Modelo de posicionador | YT-1000RSI |
| A, mm | 224.3 |
| B, mm | 166.5 |
| C, mm | 117.5 |
| Re, mm | 132.3 |
| E, mm | 6 |
| F, mm | 122 |
| G, mm | 45 |
| Mmm | 45 |
| Yo, mm | 23 |
| J, mm | 27 |
| K, mm | 32.5 |
| Largo, mm | 35.5 |
| Mmm | 91.8 |
| N, mm | 37.2 |
| Oh, mm | 43.5 |
| P, mm | 26.5 |
| Q, mm | 33 |
| R, mm | 80.25 |
| Tamaño pequeño | 62.5 |
| T, mm | 8 |
| U1, mm | 70 |
| U2, mm | 93 |
| V1, mm | 40 |
| V2, mm | 63 |
| Ancho, mm | 26 |
| X, mm | 32 |
| Y, mm | 9 |
| Z, mm | 24 |
B
