Válvulas de bola

Las válvulas de bola se utilizan como válvulas de cierre en sistemas de suministro de agua y calor, así como en sistemas de vapor, combustible y neumáticos con aire comprimido y gases neutros. Esta serie de válvulas se puede instalar en sistemas que transportan medios líquidos y gaseosos (agua, aceite, aceites, vapor, aire, alcoholes, glicol, etc.), sin dañar los materiales de la válvula. No se permite el uso de válvulas de bola como válvulas de regulación.

Actuador eléctrico de cuarto de vuelta QT-N-xEM-O1-x-U1 con protección térmica y calentador.

Los actuadores eléctricos de cuarto de vuelta están diseñados para el control remoto y local de válvulas de cierre de tuberías con válvula de cierre de cuarto de vuelta. Se utilizan en diversos sectores de la economía nacional: gas, petróleo, metalurgia, industria alimentaria, vivienda y servicios comunales, etc.

B

B

Parámetros técnicos DNOVA BV3232P-FP-Fb-ISO-H paso total, wafer, cuerpo - acero inoxidable SS316, sello - PTFE, con accionamiento eléctrico de cuarto de vuelta QT-N-003EM-O1-24VDC-U1 24V HARK:

Diámetro nominal DN, mm	15 - 100
Presión nominal PN, bar	16
Temperatura ambiente, °C	de -50 a +200
Medio de trabajo	agua, vapor, productos derivados del petróleo y otros medios líquidos o gaseosos neutrales a los materiales utilizados
Conexión a tubería	entre bridas
Tipo de control	manual (mango)
Paso de pelota	paso completo sin constricción
Complementar	Se puede instalar un actuador eléctrico o neumático (ISO 5211-2001)

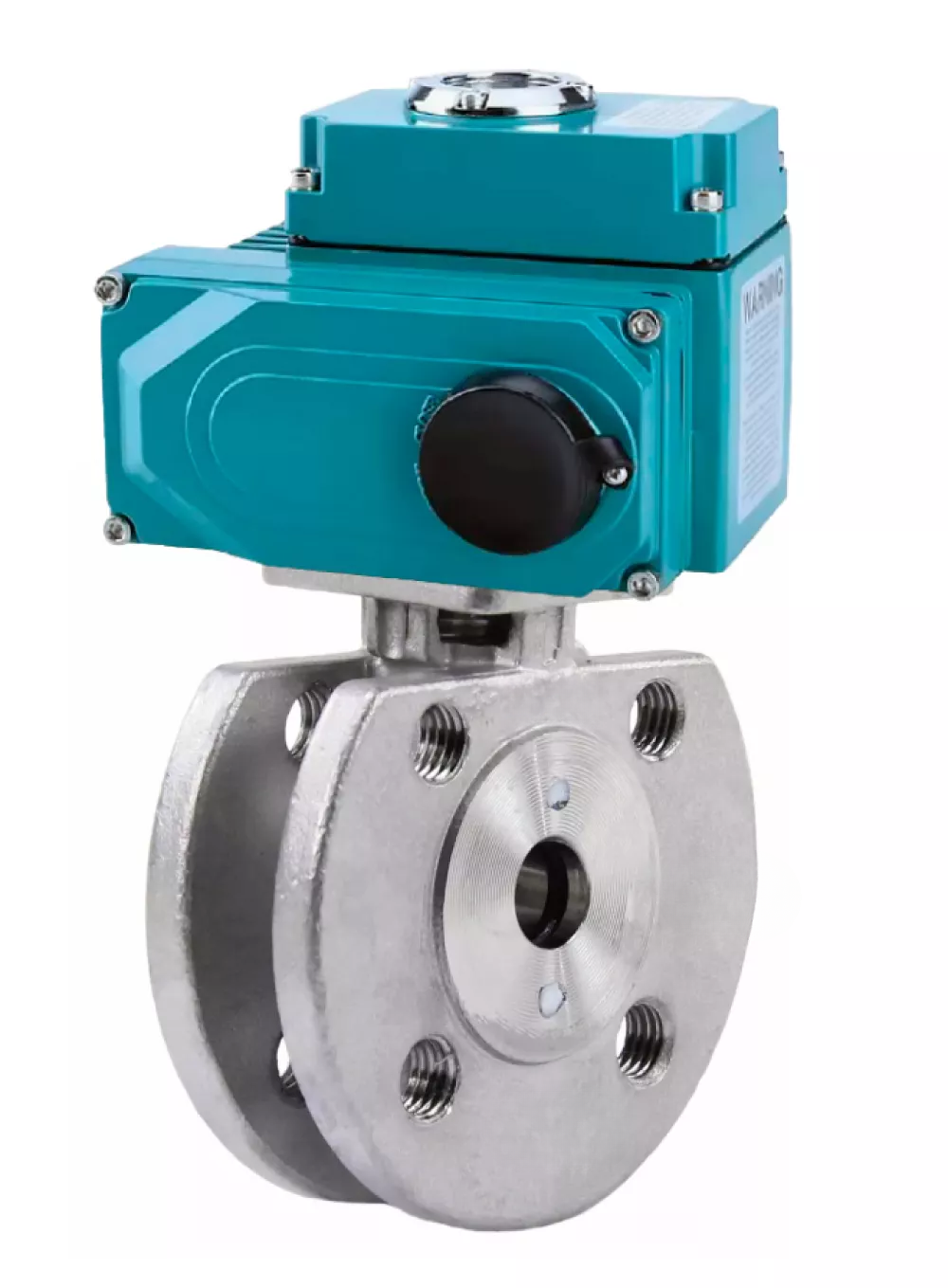

DNOVA BV3232P-FP-Fb-ISO-H paso total, wafer, cuerpo - acero inoxidable SS316, sello - PTFE, con accionamiento eléctrico de cuarto de vuelta QT-N-003EM-O1-24VDC-U1 24V HARK

B

B

Dimensiones y dimensiones DNOVA BV3232P-FP-Fb-ISO-H paso total, wafer, cuerpo - acero inoxidable SS316, sello - PTFE, con accionamiento eléctrico de cuarto de vuelta QT-N-003EM-O1-24VDC-U1 24V HARK:

DN	15	20	25	32	40	50	65
Modelo de actuador eléctrico	QT-N-003EMT-O1-24VDC-UHL1
d, mm	15	20	25	32	40	50	65
D2, mm	45	58	68	78	88	102	122
D1, mm	65	75	85	100	110	125	145
Re, mm	95	105	115	140	150	165	185
T, mm	2	2	2	2	3	3	3
C, mm	14	16	16	16	16	18	18
Largo, mm	42	48	50	60	65	80	110
X, mm	123	123	123	123	123	123	123

Boceto de dimensiones y dimensiones DNOVA BV3232P-FP-Fb-ISO-H paso total, wafer, cuerpo - acero inoxidable SS316, sello - PTFE, con accionamiento eléctrico de cuarto de vuelta QT-N-003EM-O1-24VDC-U1 24V HARK

B

B

Tabla de piezas y materiales DNOVA BV3232P-FP-Fb-ISO-H paso total, wafer, cuerpo - acero inoxidable SS316, sello - PTFE, con accionamiento eléctrico de cuarto de vuelta QT-N-003EM-O1-24VDC-U1 24V HARK:

-	Regiones	Material
1	Tuerca	Acero 304
2	Manejar	Acero 201+PVC
3	Arandela	Acero 304
4	Anillo de bloqueo	Acero 304
5	Arandela de empuje	Acero 304
6	Arandela de prensaestopas	Acero 304
7	Glándula	PTFE
8	Junta de tope	PTFE
9	Vara	Acero 316
10	cubierta de bola	Acero 316
11	Pelota	Acero 316
12	Sello de bola	PTFE
13	Empaquetadora	PTFE
14	Cuerpo	Acero 316

Boceto de piezas y materiales DNOVA BV3232P-FP-Fb-ISO-H paso total, wafer, cuerpo - acero inoxidable SS316, sello - PTFE, con accionamiento eléctrico de cuarto de vuelta QT-N-003EM-O1-24VDC-U1 24V HARK

B

B

Actuadores técnicos QT-N-xEM-O1-x-U1m HARK:

Tipo de accionamiento eléctrico	cuarto de vuelta
Tipo de motor	asincrónico
Ángulo de giro, В°	90±5
Material de la carcasa	aleación de aluminio, recubierta de polvo epoxi
Material del eje	acero aleado
Tensión de alimentación	24 V/CC
Prensaestopas	2 casquillos M18
Tipo de conexión	ISO 5211
Dispositivo de autobloqueo	tornillo sin fin autoblocante y engranaje sin fin
Apagado automático en posiciones abierta, cerrada y atascada	2 interruptores de límite + 2 interruptores adicionales (contacto seco);
Protección térmica	encendido a 120 °C ± 5 °C; Apagado a 97 °C ± 5 °C
Limitación mecánica de la rotación del eje de salida	2 topes externos ajustables
Clase de protección del recinto	IP67
Nivel de ruido, dB	50
Potencia del calentador, W	5
Temperatura ambiente, В°C	-20 a +70
Humedad ambiental	≤95% (25 °C)
Protección contra explosiones de viviendas	No

Actuador QT-N-xEMT-O1-x-UHL1HARK con protección térmica y calentador

B

B

Dimensiones y dimensiones de los actuadores QT-N-xEM-O1-x-U1 HARK:

Modelo	003Especialista en emergencias médicas
Largo, mm	123
Mmm	115
A, mm	101
B, mm	98
C, mm	74
Re, mm	49
E, mm	34.5
F, mm	35
G, mm	5
Tamaño del tallo, cuadrado, mm	14x14
ISO 5211	F05/F07

Esquema de dimensiones generales del actuador QT-N-xEMT-O1-x-UHL1HARK con protección térmica y calentador

B

B

Diagrama esquemático de los actuadores HARK QT-N-xEM-O1-x-U1:

-	Nombre
1	Indicador de posición
2	Cubierta superior
3	Placa de control
4	Condensador
5	Levas de presión
6	Eje de salida con rueda helicoidal
7	Alojamiento
8	Limitadores de carrera del eje de salida
9	Eje sin fin
10	Motor eléctrico
11	Caja de cambios
12	Tapa de la caja de cambios

Diagrama esquemático de los actuadores QT-N-xEMT-O1-x-UHL1HARK con protección térmica y calentador
