Descripción
Las válvulas de bola se utilizan como válvulas de cierre en sistemas de suministro de agua y calor, así como en sistemas de vapor, combustible y neumáticos con aire comprimido y gases neutros. Esta serie de válvulas se puede instalar en sistemas que transportan medios líquidos y gaseosos (agua, aceite, aceites, vapor, aire, alcoholes, glicol, etc.), sin dañar los materiales de la válvula. No se permite el uso de válvulas de bola como válvulas de regulación.
Actuador eléctrico de cuarto de vuelta QT-N-xEM-O1-x-U1 con protección térmica y calentador.
Los actuadores eléctricos de cuarto de vuelta están diseñados para el control remoto y local de válvulas de cierre de tuberías con válvula de cierre de cuarto de vuelta. Se utilizan en diversos sectores de la economía nacional: gas, petróleo, metalurgia, industria alimentaria, vivienda y servicios comunales, etc.
B
B
Parámetros técnicos DNOVA BV3232P-FP-Fb-ISO-H paso total, wafer, cuerpo - acero inoxidable SS316, sello - PTFE, con accionamiento eléctrico de cuarto de vuelta QT-N-020EM-O1-24VDC-U1 24V HARK:
| Diámetro nominal DN, mm | 15 - 100 |
| Presión nominal PN, bar | 16 |
| Temperatura ambiente, °C | de -50 a +200 |
| Medio de trabajo | agua, vapor, productos derivados del petróleo y otros medios líquidos o gaseosos neutrales a los materiales utilizados |
| Conexión a tubería | entre bridas |
| Tipo de control | manual (mango) |
| Paso de pelota | paso completo sin constricción |
| Complementar | Se puede instalar un actuador eléctrico o neumático (ISO 5211-2001) |

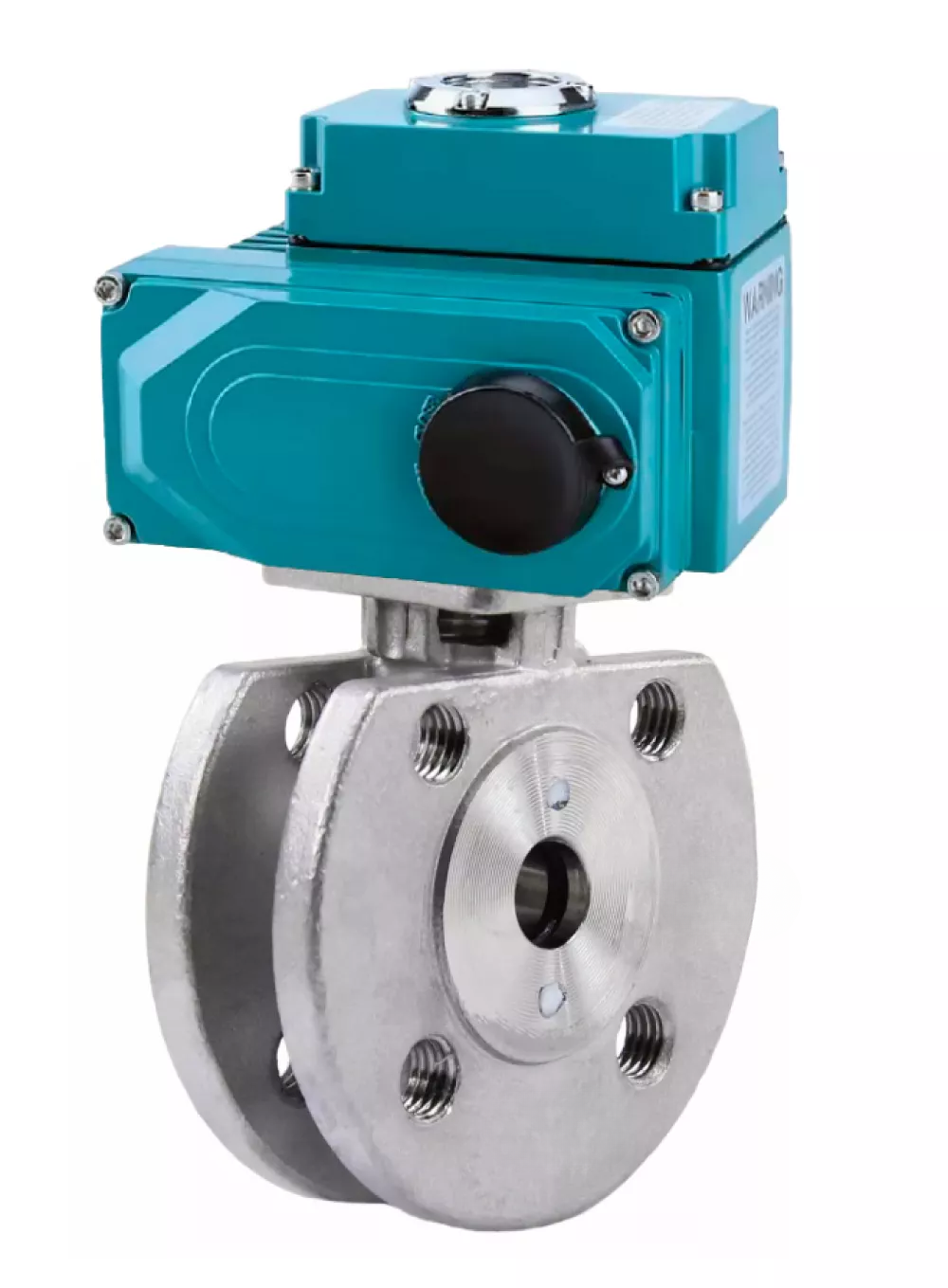

DNOVA BV3232P-FP-Fb-ISO-H paso total, wafer, cuerpo - acero inoxidable SS316, sello - PTFE, con accionamiento eléctrico de cuarto de vuelta QT-N-020EM-O1-24VDC-U1 24V HARK
B
B
Dimensiones y dimensiones DNOVA BV3232P-FP-Fb-ISO-H paso total, wafer, cuerpo - acero inoxidable SS316, sello - PTFE, con accionamiento eléctrico de cuarto de vuelta QT-N-020EM-O1-24VDC-U1 24V HARK:
| DN | 80 | 100 |
| Modelo de actuador eléctrico | QT-N-020EMT-O1-24VDC-UHL1 | |
| d, mm | 80 | 100 |
| D2, mm | 133 | 158 |
| D1, mm | 160 | 180 |
| Re, mm | 200 | 220 |
| T, mm | 3 | 3 |
| C, mm | 20 | 20 |
| Largo, mm | 120 | 150 |
| X, mm | 241.8 | 241.8 |
Boceto de dimensiones y dimensiones DNOVA BV3232P-FP-Fb-ISO-H paso total, wafer, cuerpo - acero inoxidable SS316, sello - PTFE, con accionamiento eléctrico de cuarto de vuelta QT-N-020EM-O1-24VDC-U1 24V HARK
B
B
Tabla de piezas y materiales DNOVA BV3232P-FP-Fb-ISO-H paso total, wafer, cuerpo - acero inoxidable SS316, sello - PTFE, con accionamiento eléctrico de cuarto de vuelta QT-N-020EM-O1-24VDC-U1 24V HARK:
| - | Regiones | Material |
| 1 | Tuerca | Acero 304 |
| 2 | Manejar | Acero 201+PVC |
| 3 | Arandela | Acero 304 |
| 4 | Anillo de bloqueo | Acero 304 |
| 5 | Arandela de empuje | Acero 304 |
| 6 | Arandela de prensaestopas | Acero 304 |
| 7 | Glándula | PTFE |
| 8 | Junta de tope | PTFE |
| 9 | Vara | Acero 316 |
| 10 | cubierta de bola | Acero 316 |
| 11 | Pelota | Acero 316 |
| 12 | Sello de bola | PTFE |
| 13 | Empaquetadora | PTFE |
| 14 | Cuerpo | Acero 316 |
Boceto de piezas y materiales DNOVA BV3232P-FP-Fb-ISO-H paso total, wafer, cuerpo - acero inoxidable SS316, sello - PTFE, con accionamiento eléctrico de cuarto de vuelta QT-N-020EM-O1-24VDC-U1 24V HARK
B
B
Actuadores técnicos QT-N-xEM-O1-x-U1m HARK:
| Tipo de accionamiento eléctrico | cuarto de vuelta |
| Tipo de motor | asincrónico |
| Ángulo de giro, В° | 90±5 |
| Material de la carcasa | aleación de aluminio, recubierta de polvo epoxi |
| Material del eje | acero aleado |
| Tensión de alimentación | 24 V/CC |
| Prensaestopas | 2 casquillos M18 |
| Tipo de conexión | ISO 5211 |
| Dispositivo de autobloqueo | tornillo sin fin autoblocante y engranaje sin fin |
| Apagado automático en posiciones abierta, cerrada y atascada | 2 interruptores de límite + 2 interruptores adicionales (contacto seco); |
| Protección térmica | encendido a 120 °C ± 5 °C; Apagado a 97 °C ± 5 °C |
| Limitación mecánica de la rotación del eje de salida | 2 topes externos ajustables |
| Clase de protección del recinto | IP67 |
| Nivel de ruido, dB | 50 |
| Potencia del calentador, W | 5 |
| Temperatura ambiente, В°C | -20 a +70 |
| Humedad ambiental | ≤95% (25 °C) |
| Protección contra explosiones de viviendas | No |
Actuador QT-N-xEMT-O1-x-UHL1HARK con protección térmica y calentador
B
B
Dimensiones y dimensiones de los actuadores QT-N-xEM-O1-x-U1 HARK:
| Dimensiones, mm | ISO 5211 | ||||||
| Yo | H | A | B | do | D | Tamaño del tallo, cuadrado | |
| 241,8 | 157,5 | 119 | 118 | 112,3 | 26 | 22x22 | F07/F10 |
Esquema de dimensiones generales del actuador QT-N-xEMT-O1-x-UHL1HARK con protección térmica y calentador
B
B
Diagrama esquemático de los actuadores HARK QT-N-xEM-O1-x-U1:
| - | Nombre |
| 1 | Indicador de posición |
| 2 | Cubierta superior |
| 3 | Placa de control |
| 4 | Condensador |
| 5 | Levas de presión |
| 6 | Eje de salida con rueda helicoidal |
| 7 | Alojamiento |
| 8 | Limitadores de carrera del eje de salida |
| 9 | Eje sin fin |
| 10 | Motor eléctrico |
| 11 | Caja de cambios |
| 12 | Tapa de la caja de cambios |
Diagrama esquemático de los actuadores QT-N-xEMT-O1-x-UHL1HARK con protección térmica y calentador
