Válvulas de bola

La válvula de bola se utiliza como válvula de cierre en sistemas de suministro de agua y calor, así como en sistemas de vapor, combustible y neumáticos con aire comprimido y gases neutros. Las válvulas de esta serie se pueden instalar en sistemas que transportan medios líquidos y gaseosos (agua, aceite, aceites, vapor, aire, alcoholes, glicol, etc.) que no son agresivos para los materiales de las válvulas.

Los actuadores neumáticos PA-DA están diseñados para la automatización del proceso de control de válvulas de cierre industriales (compuertas y válvulas de bola). Están diseñados para funcionar tanto en interiores como en exteriores. Todas las piezas internas y externas cuentan con un recubrimiento anticorrosivo.

Los actuadores neumáticos 4V320-10 se utilizan para el control en sistemas neumáticos que tienen superficie de acoplamiento NAMUR, para la instalación de actuadores a través de orificios pasantes en el cuerpo.

La caja de interruptores de límite APL-510N-EX es un dispositivo eléctrico diseñado para abrir y cerrar el circuito de trabajo y visualizar las posiciones del cuerpo de cierre de las válvulas de tuberías. En una caja sellada, por lo general, hay dos interruptores mecánicos diseñados para voltajes de hasta 250 V, que monitorean la posición del vástago del actuador y señalizan en posiciones extremas. Están montados sobre la superficie del actuador. En la parte superior de la unidad de interruptor de límite hay una semiesfera indicadora visual bicolor. Si la conexión de tubería conectada está cerrada, solo se ve la parte roja de la semiesfera marcada como CERRADO; si está abierta, solo se ve la parte amarilla marcada como ABIERTO. Este indicador visual es claramente visible a distancia, lo que simplifica la inspección del equipo, y la diferencia de color entre la posición abierta y cerrada reduce la probabilidad de malinterpretación de la información. Gracias al uso del BCV es posible transmitir información sobre la posición de las válvulas de la tubería (abiertas/cerradas) a los sistemas de control automatizados, lo que permite aumentar la confiabilidad del sistema en su conjunto y simplifica el diagnóstico en caso de detección de fallas.

B

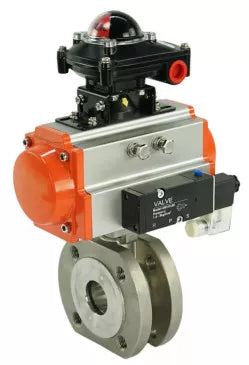

Parámetros técnicos DNOVA BV3232P-FP-Fb-ISO-H 16 bar wafer, paso total, cuerpo - acero inoxidable SS316, junta - PTFE, con actuador neumático DNOVA PA-DA 052-105 distribuidor neumático 4V320-10 conexión DN10 LSU APL-510N-EX:

Diámetro nominal DN, mm	15 - 100
Presión nominal PN, bar	16
Temperatura ambiente, °C	de -50 a +200
Medio de trabajo	agua, vapor, productos derivados del petróleo y otros medios líquidos o gaseosos neutrales a los materiales utilizados
Conexión a tubería	entre bridas
Tipo de control	manual (mango)
Paso de pelota	paso completo sin constricción
Complementar	Se puede instalar un actuador eléctrico o neumático (ISO 5211-2001)

Distribuidor neumático DNOVA BV3232P-FP-Fb-ISO-H, 16 bar, tipo wafer, paso total, cuerpo de acero inoxidable SS316, junta de PTFE, con actuador neumático DNOVA PA-DA 052-105, conexión 4V320-10, DN10, LSU APL-510N-EX

B

B

Dimensiones y dimensiones DNOVA BV3232P-FP-Fb-ISO-H 16 bar wafer, paso total, cuerpo - acero inoxidable SS316, junta - PTFE, con actuador neumático DNOVA PA-DA 052-105 distribuidor neumático 4V320-10 conexión DN10 LSU APL-510N-EX:

DN	d, mm	D2, mm	D1, mm	Re, mm	T, mm	C, mm	Largo, mm	L1, mm	Mmm
15	15	45	65	95	14	14	42	153	98
20	20	58	75	105	16	16	48	153	98
25	25	68	85	115	16	16	50	153	98
32	32	78	100	140	16	16	60	153	98
40	36	88	110	150	16	16	65	216	135
50	46	102	125	165	18	18	80	216	135
65	58	122	145	185	18	18	110	216	135
80	73	138	160	200	20	20	120	216	135
100	90	158	180	220	20	20	150	279	160

Boceto de dimensiones y dimensiones DNOVA BV3232P-FP-Fb-ISO-H 16 bar wafer, paso total, cuerpo - acero inoxidable SS316, junta - PTFE, con actuador neumático DNOVA PA-DA 052-105 distribuidor neumático 4V320-10 conexión DN10 LSU APL-510N-EX

B

B

Tabla de piezas y materiales DNOVA BV3232P-FP-Fb-ISO-H 16 bar wafer, paso total, cuerpo - acero inoxidable SS316, junta - PTFE, con actuador neumático DNOVA PA-DA 052-105 distribuidor neumático 4V320-10 conexión DN10 LSU APL-510N-EX:

-	Regiones	Material
1	Tuerca	Acero 304
2	Manejar	Acero 201+PVC
3	Arandela	Acero 304
4	Anillo de bloqueo	Acero 304
5	Arandela de empuje	Acero 304
6	Arandela de prensaestopas	Acero 304
7	Glándula	PTFE
8	Junta de tope	PTFE
9	Vara	Acero 316
10	cubierta de bola	Acero 316
11	Pelota	Acero 316
12	Sello de bola	PTFE
13	Empaquetadora	PTFE
14	Cuerpo	Acero 316

Boceto de piezas y materiales DNOVA BV3232P-FP-Fb-ISO-H 16 bar wafer, paso total, cuerpo - acero inoxidable SS316, junta - PTFE, con actuador neumático DNOVA PA-DA 052-105 distribuidor neumático 4V320-10 conexión DN10 LSU APL-510N-EX

B

B

Datos técnicos de los actuadores neumáticos PA-DA:

-	Nombre	Material
1	Recinto	aluminio extruido
2	Tapones laterales	aluminio fundido
3	Engranaje	acero inoxidable
4	Pistón	acero/aluminio
5	Tapones	acero inoxidable
6	Anillo de pistón	NBR
7	Ballestas	acero para resortes
8	Cojinete de pistón	plástico de ingeniería
9	Anillo de pistón	NBR
10	Enchufar	NBR
11	Anillo de empuje	plástico de ingeniería
12	Anillo	plástico de ingeniería
13	Arandela	acero inoxidable
14	Clip de resorte	acero inoxidable
15	Indicador	plástico
16	Carcasa del indicador	plástico
17	Cojinete	plástico de ingeniería
18	Leva	acero
19	Cojinete	NBR
20	Cojinete	plástico de ingeniería
21	Cojinete	plástico de ingeniería
22	Anillo de sellado	NBR
23	Anillo de sellado	NBR
24	Cojinete	acero inoxidable
25	Tuerca de ajuste	acero inoxidable
26	Tornillo de ajuste	acero inoxidable
27	Manga	aluminio

Esquema de piezas y materiales del actuador neumático PA-DA

B

B

B

Parámetros técnicos de la válvula neumática 4V320-10 220V:

Nombre	significado
Tipo de válvula neumática	válvula de corredera
Presión de trabajo, bar	1,5 g·8
Tensión de alimentación, V	220 V
Potencia total, Va	4.5
Control	electromagnético de doble cara
Frecuencia de operación, ciclo/seg.	5

Válvula neumática 4V320-10 220V

B

B

Dimensiones y dimensiones de la válvula neumática 4V320-10 220V:

Modelo de válvula neumática	4V320-10
A, mm	71.9
B, mm	45
C, mm	94.4
Re, mm	27
E, mm	69
F, mm	40
Yo, mm	24
K, mm	40
Largo, mm	188.8
Mmm	69.4
N, mm	50
Oh, mm	82.4
P, mm	24
Tamaño pequeño	20
T, mm	6.5
U, mm	2.4
V, mm	4
Mmm	82.4

Esquema de dimensiones y dimensiones de la válvula neumática 4V320-10 220V

B

B

B

Características de la unidad de interruptor de límite APL-510N-EX:
