Descripción
La válvula de bola se utiliza como válvula de cierre en sistemas de suministro de agua y calor, así como en sistemas de vapor, combustible y neumáticos con aire comprimido y gases neutros. Las válvulas de esta serie se pueden instalar en sistemas que transportan medios líquidos y gaseosos (agua, aceite, aceites, vapor, aire, alcoholes, glicol, etc.) que no son agresivos para los materiales de las válvulas.
Los actuadores neumáticos PA-DA están diseñados para la automatización del proceso de control de válvulas de cierre industriales (compuertas y válvulas de bola). Están diseñados para funcionar tanto en interiores como en exteriores. Todas las piezas internas y externas cuentan con un recubrimiento anticorrosivo.
Los actuadores neumáticos 4M310-08 se utilizan para el control en sistemas neumáticos que tienen superficie de acoplamiento NAMUR, para la instalación de actuadores a través de orificios pasantes en el cuerpo.
La caja de interruptores de límite APL-510N-EX es un dispositivo eléctrico diseñado para abrir y cerrar el circuito de trabajo y visualizar las posiciones del cuerpo de cierre de las válvulas de tuberías. En una caja sellada, por lo general, hay dos interruptores mecánicos diseñados para voltajes de hasta 250 V, que monitorean la posición del vástago del actuador y señalizan en posiciones extremas. Están montados sobre la superficie del actuador. En la parte superior de la unidad de interruptor de límite hay una semiesfera indicadora visual bicolor. Si la conexión de tubería conectada está cerrada, solo se ve la parte roja de la semiesfera marcada como CERRADO; si está abierta, solo se ve la parte amarilla marcada como ABIERTO. Este indicador visual es claramente visible a distancia, lo que simplifica la inspección del equipo, y la diferencia de color entre la posición abierta y cerrada reduce la probabilidad de malinterpretación de la información. Gracias al uso del BCV es posible transmitir información sobre la posición de las válvulas de la tubería (abiertas/cerradas) a los sistemas de control automatizados, lo que permite aumentar la confiabilidad del sistema en su conjunto y simplifica el diagnóstico en caso de detección de fallas.
B
Parámetros técnicos Distribuidor neumático DNOVA BV3232P-FP-Fb-ISO-H 16 bar wafer, paso total, cuerpo - acero inoxidable SS316, junta - PTFE, con accionamiento neumático DNOVA PA-DA 052-105 4M310-08 24V LSU APL-510N-EX:
| Diámetro nominal DN, mm | 15 - 100 |
| Presión nominal PN, bar | 16 |
| Temperatura ambiente, °C | de -50 a +200 |
| Medio de trabajo | agua, vapor, productos derivados del petróleo y otros medios líquidos o gaseosos neutrales a los materiales utilizados |
| Conexión a tubería | entre bridas |
| Tipo de control | manual (mango) |
| Paso de pelota | paso completo sin constricción |
| Complementar | Se puede instalar un actuador eléctrico o neumático (ISO 5211-2001) |

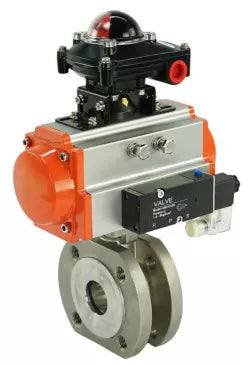

Distribuidor neumático DNOVA PA-DA 052-105 4M310-08 24V LSU APL-510N-EX
B
B
Dimensiones y dimensiones DNOVA BV3232P-FP-Fb-ISO-H 16 bar wafer, paso total, cuerpo - acero inoxidable SS316, junta - PTFE, con accionamiento neumático Distribuidor neumático DNOVA PA-DA 052-105 4M310-08 24V LSU APL-510N-EX:
| DN | d, mm | D2, mm | D1, mm | Re, mm | T, mm | C, mm | Largo, mm | L1, mm | Mmm |
| 15 | 15 | 45 | 65 | 95 | 14 | 14 | 42 | 153 | 98 |
| 20 | 20 | 58 | 75 | 105 | 16 | 16 | 48 | 153 | 98 |
| 25 | 25 | 68 | 85 | 115 | 16 | 16 | 50 | 153 | 98 |
| 32 | 32 | 78 | 100 | 140 | 16 | 16 | 60 | 153 | 98 |
| 40 | 36 | 88 | 110 | 150 | 16 | 16 | 65 | 216 | 135 |
| 50 | 46 | 102 | 125 | 165 | 18 | 18 | 80 | 216 | 135 |
| 65 | 58 | 122 | 145 | 185 | 18 | 18 | 110 | 216 | 135 |
| 80 | 73 | 138 | 160 | 200 | 20 | 20 | 120 | 216 | 135 |
| 100 | 90 | 158 | 180 | 220 | 20 | 20 | 150 | 279 | 160 |
Boceto de dimensiones y dimensiones DNOVA BV3232P-FP-Fb-ISO-H 16 bar wafer, paso total, cuerpo - acero inoxidable SS316, sello - PTFE, con accionamiento neumático Distribuidor neumático DNOVA PA-DA 052-105 4M310-08 24V LSU APL-510N-EX
B
B
Tabla de piezas y materiales DNOVA BV3232P-FP-Fb-ISO-H 16 bar wafer, paso total, cuerpo - acero inoxidable SS316, junta - PTFE, con accionamiento neumático Distribuidor neumático DNOVA PA-DA 052-105 4M310-08 24V LSU APL-510N-EX:
| - | Regiones | Material |
| 1 | Tuerca | Acero 304 |
| 2 | Manejar | Acero 201+PVC |
| 3 | Arandela | Acero 304 |
| 4 | Anillo de bloqueo | Acero 304 |
| 5 | Arandela de empuje | Acero 304 |
| 6 | Arandela de prensaestopas | Acero 304 |
| 7 | Glándula | PTFE |
| 8 | Junta de tope | PTFE |
| 9 | Vara | Acero 316 |
| 10 | cubierta de bola | Acero 316 |
| 11 | Pelota | Acero 316 |
| 12 | Sello de bola | PTFE |
| 13 | Empaquetadora | PTFE |
| 14 | Cuerpo | Acero 316 |
Boceto de piezas y materiales DNOVA BV3232P-FP-Fb-ISO-H 16 bar wafer, paso total, cuerpo - acero inoxidable SS316, sello - PTFE, con accionamiento neumático Distribuidor neumático DNOVA PA-DA 052-105 4M310-08 24V LSU APL-510N-EX
B
B
Datos técnicos de los actuadores neumáticos PA-DA:
| Diseño | Doble acción |
| Presión nominal PN, bar | 12 |
| Presión de trabajo, bar | 2...8 |
| Medio de trabajo | Aire comprimido filtrado o gases no agresivos, aceites |
| Diámetro máximo de partícula | menos de 30 Вµm2 |
| Temperatura de funcionamiento t, °C | - 20 a +80 - 40 a +80 (versión de baja temperatura) - 20 a +160 (en aire seco) |
| Rango de ajuste | В± 5 В° para rotación a 0 В° y 90 В° |
| Anulación manual | es |
| Indicador de posición | abierto/cerrado |
| Entorno operativo | Interior y exterior. (Todas las piezas internas y externas tienen un revestimiento anticorrosivo). |
Actuador neumático PA-DA
B
B
Materiales de los componentes del actuador neumático PA-DA:
| - | Nombre | Material |
| 1 | Recinto | aluminio extruido |
| 2 | Tapones laterales | aluminio fundido |
| 3 | Engranaje | acero inoxidable |
| 4 | Pistón | acero/aluminio |
| 5 | Tapones | acero inoxidable |
| 6 | Anillo de pistón | NBR |
| 7 | Ballestas | acero para resortes |
| 8 | Cojinete de pistón | plástico de ingeniería |
| 9 | Anillo de pistón | NBR |
| 10 | Enchufar | NBR |
| 11 | Anillo de empuje | plástico de ingeniería |
| 12 | Anillo | plástico de ingeniería |
| 13 | Arandela | acero inoxidable |
| 14 | Clip de resorte | acero inoxidable |
| 15 | Indicador | plástico |
| 16 | Carcasa del indicador | plástico |
| 17 | Cojinete | plástico de ingeniería |
| 18 | Leva | acero |
| 19 | Cojinete | NBR |
| 20 | Cojinete | plástico de ingeniería |
| 21 | Cojinete | plástico de ingeniería |
| 22 | Anillo de sellado | NBR |
| 23 | Anillo de sellado | NBR |
| 24 | Cojinete | acero inoxidable |
| 25 | Tuerca de ajuste | acero inoxidable |
| 26 | Tornillo de ajuste | acero inoxidable |
| 27 | Manga | aluminio |
Esquema de piezas y materiales del actuador neumático PA-DA
B
B
B
Características técnicas de la válvula neumática 4m310-08 24V:
| Diseño | tipo de carrete |
| Presión nominal PN, MPa (kg/cm2) | 1,2 (12) |
| Presión de trabajo, bar | 1,5...8 |
| Medio de trabajo | aire comprimido filtrado |
| Temperatura ambiente t, °C | +5 a +50 |
| Frecuencia de respuesta | 5 ciclos/s |
| Duplicación manual | es |
| Grado de protección | IP 65 |
| Montaje | a través de agujeros en la carcasa |
| Material de la carcasa | aluminio anodizado |
| Tiempo de respuesta | 0,05 segundos. |
B
B
B
Características de la unidad de interruptor de límite APL-510N-EX:
| Parámetro | Significado |
| Recinto | IP67/NEMA4 para todo tipo de clima 4X,7,9 a prueba de explosiones E EX d IIC T6 |
| Dispositivos compatibles | actuadores neumáticos de cuarto de vuelta; - cualquier actuador con rotación del eje de 90° |
| Ángulo de rotación completo | 90° |
| Prensaestopas | 2 x NPT 3/4" |
| Conexión eléctrica | terminales de tornillo 8 puntos (0,08 - 2,5) mm2 |
| Rosca de prensaestopas | 2 x NPT 3/4" |
| Tipo de indicador visual | hemisferio bicolor: ABIERTO (Abierto) - amarillo CERRADO (Cerrado) - rojo |
| Interruptores/sensores | dos interruptores mecánicos dos sensores de proximidad |
| Tensión nominal, V | 250 |
| Corriente nominal, A | 16 |
| Temperatura ambiente permitida, °C | -20 a +66 |
| Vida media, ciclos | 10 000 000 |
| Peso, kg | 1.8 |
