La válvula de bola se utiliza como válvula de cierre en sistemas de calefacción, suministro de agua, vapor, combustible y neumáticos con aire comprimido y gases neutros. Las válvulas de esta serie se pueden instalar en sistemas que transportan medios líquidos y gaseosos (agua, aceite, aceites, vapor, aire, alcoholes, glicol, etc.) que no son agresivos para los materiales de las válvulas.

Los actuadores rotativos neumáticos DNOVA con resorte de retorno PA-SA-XXX están diseñados para la automatización del proceso de control de válvulas industriales con un par máximo de hasta 2128 Nm.

B

B

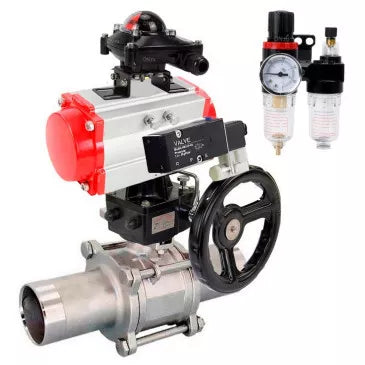

Parámetros técnicos de las válvulas de bola DNOVA BV3131P(3pc)-FP-W-ISO-H LONG de paso completo, cuerpo - acero inoxidable 304

Nombre	Valor
Temperatura del medio de funcionamiento, В°C	de -20 a 180
Tipo de válvula	bidireccional
Solicitud	suministro de agua, calefacción, industria
Medio de trabajo	agua, vapor, productos derivados del petróleo, medios neutros, medios gaseosos
Conexión de tubería	soldar
Dispensación de agua	No
Tipo de orificio	paso completo
Clase de sellado	A
Tipo de control	con actuador neumático
Conexión	soldar
Control	actuador neumático con resortes de retorno
Interruptores de posición final	Sí
Presencia del distribuidor neumático	Sí
Presencia del posicionador electroneumático	No
Vida útil media, años	5
Garantía, años	1
País natal	Porcelana

B

B

Dimensiones y dimensiones de válvulas de bola DNOVA BV3131P(3pc)-FP-W-ISO-H LONG paso total, cuerpo - acero inoxidable 304

Tabla de piezas y materiales para válvulas de bolaВ DNOVA BV3131P(3pc)-FP-W-ISO-H LONG paso total, cuerpo - acero inoxidable 304

No.	Nombre de la pieza	Material
1	Cuerpo	Acero inoxidable 304
2	Elemento lateral (2 uds.)	Acero inoxidable 304
3	Pelota	Acero inoxidable 304
4	Sello de bola	PTFE
5	Sello del vástago	PTFE
6	Cojinete	Acero inoxidable 304
7	Provenir	Acero inoxidable 304
8	Arandela	Acero inoxidable
9	Tuerca	Acero A2-70
10	Tornillo	Acero A2-70

Boceto de piezas y materiales para válvulas de bola DNOVA BV3131P(3pc)-FP-W-ISO-H LONG paso completo, cuerpo - acero inoxidable 304

B

B

Parámetros técnicos del actuador neumático DNOVA

Nombre	Valor
Presión de control, bar	2 Г· 8

B

B

Dimensiones y dimensiones del actuador neumático DNOVA

Modelo	PA-DA-83	PA-DA-105	PA-DA-130	PA-DA-140
A1, mm	152	189	210	268
B1, mm	216	279	308	405
C, mm	46	55	67.5	76
Re, mm	55	64	70	77
E, mm	109	134	157	174
F, mm	26	26	36	36
G, mm	15	25	25	30
Mmm	F05	F07	F07	F10
Yo, mm	F07	F10	F10	F12
J, mm	4-M6x10	4-M8x12	4-M8x12	4-M10x16
K, mm	4-M8x12	4-M10x16	4-M10x16	4-M12x20
Largo, mm	17x17	22x22	22x22	27x27
Mmm	80	80	80	130
N, mm	30	30	30	30
f0, mm	34	41	62	62
P, mm	20	20	30	30

Esquema de dimensiones y dimensiones del actuador neumático DNOVA

B

B

Tabla de piezas y materiales para actuador neumático DNOVA

-	Nombre	Cantidad	Material	Revestimiento
1	Alojamiento	1	Aluminio extruido	Anodizado duro
2	Tapones laterales	2	Aluminio fundido
3	Engranaje	1	Acero inoxidable	Niquelado
4	Pistón	2	Acero/Aluminio	Recubrimiento de zinc por oxidación/galvánico
5	Tapones	8	Acero inoxidable
6	Anillo de pistón	2	NBR
7	Ballestas	0-12	Acero para resortes	Recubrimiento epoxi
8	Cojinete de pistón	2	Plástico de ingeniería
9	Anillo de pistón	2	NBR
10	Enchufar	2	NBR
11	Anillo de tope	2	Plástico de ingeniería
12	Anillo	1	Plástico de ingeniería
13	Arandela	1	Acero inoxidable
14	Abrazadera de resorte	2	Acero inoxidable
15	Indicador	1	Plástico
16	Carcasa del indicador	1	Plástico
17	Cojinete	1	Plástico de ingeniería
18	Leva	1	Acero	Recubrimiento de zinc oxidado/galvánico
19	Cojinete	1	NBR
20	Cojinete	1	Plástico de ingeniería
21	Cojinete	1	Plástico de ingeniería
22	Anillo de sellado	2	NBR
23	Anillo de sellado	2	NBR
24	Cojinete	2	Acero inoxidable
25	Tuerca de ajuste	2	Acero inoxidable
26	Tornillo de ajuste	2	Acero inoxidable
27	Cojinete	2	Aluminio

B

B

Parámetros técnicos de la válvula neumática DNOVA 4M310-08 24V

Nombre	Valor
Modelo de distribuidor neumático	4M310-08 24 V
Presión de funcionamiento, bar	1,5 Г·1,8
Tensión de alimentación, V	24 V
Frecuencia de actuación, ciclos/seg	5

B

B

Dimensiones y dimensiones de la válvula de control direccional neumática DNOVA 4M310-08 24V

Modelo	4M310-08
Re, mm	32
E, mm	69
F, mm	40
Yo, mm	45
K, mm	40
Largo, mm	134.5
Mmm	40
N, mm	24
Tamaño pequeño	27
U, mm	2.4
Mmm	17.5

Parámetros técnicos de los volantes DNOVA MON

Nombre	Valor
Modelo de anulación manual	LUN
Versión climática	U, UHL, T, OM
Método de montaje	Horizontal/Vertical
Grado de protección, IP	67
Tipo de conexión	ISO 5211

Dimensiones y dimensiones de los volantes DNOVA MON

Modelo	MON2-450-T28-ISO	MON3-700-T38-ISO	MON4-1200-T54-ISO
b1, mm	17	22	27
N, mm	22	28	32
b2, mm	17	22	27
Mmm	18	22	30
D1, mm	G70	G102	G102
4-M1, mm	4-M8	4-M10	4-M10
D2, mm	G102	G125	G125
4-M2, mm	4-M10	4-M12	4-M12
E, mm	95x95	114x114	129x129
D3, mm	G70	G102	G125
4-Г˜1, mm	4-Г˜8.5	4-Г˜10.5	4-Г˜12.5
D4, mm	G102	G125	G140
4-Г˜2, mm	4-Г˜10.5	4-Г˜12.5	4-Г˜16.5
A, mm	125	140	188.5
B, mm	64	71	93
°C, mm	G110	G129	G174
F, mm	135	166	202
T, mm	62.5	70	94
Y, mm	178	212	280
Mmm	133	180	195
Tamaño pequeño	56.5	68.7	84
K, mm	13	12.5	15
Yelmo, mm	200	280	320

Esquema de dimensiones y dimensiones de los volantes DNOVA MON

B

B

Tabla de piezas y materiales para volantes DNOVA MON

-	Nombre de la pieza	Material
1	Vástago para instalación de actuador neumático	Acero 45
2,8	Anillo de sellado	EPDM
3	Resorte de fijación	Acero para resortes
4	Cubierta del extremo superior	Aleación de aluminio
5	Tornillo	Acero 304
6	Soporte de fijación (varilla principal)	Acero 304
7	Alojamiento	Aleación de aluminio
9	Engranaje	Hierro fundido
10	Acoplamiento adaptador	Hierro fundido
11	Eje de engranaje	Hierro fundido

Parámetros técnicos del interruptor de límite DNOVA APL-210N

Nombre	Valor
Modelo de caja de interruptores de límite	APL-210N
Vida útil, años	10

B

B

Dimensiones y dimensiones de la unidad de final de carrera DNOVA APL-210N

Modelo	APL-210N
Mmm	77
Largo, mm	112
B, mm	88
Re, mm	10
D1, mm	5
Mmm	20x1.5

Parámetros técnicos de la unidad de tratamiento de aire DNOVA AFC2000

Nombre	Valor
Presión de funcionamiento, bar	8
Rango de presión ajustable, bar	0,5 g·9
Tamaño de partícula filtrada, µm	40 µm
Peso, kg	0.395

B

Dimensiones y dimensiones de la unidad de tratamiento de aire DNOVA AFC2000

Modelo	AFC2000
A, mm	162
B, mm	88
C, mm	139
Re, mm	31
E, mm	53.5
F, mm	12
G, mm	8
Mmm	7
Yo, mm	13.3
J, mm	39
K, mm	5
Largo, mm	40
Mmm	32
N, mm	53
Oh, mm	29
P, mm	6
R, mm	41.5
