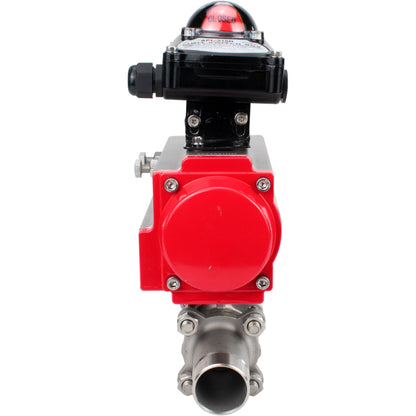

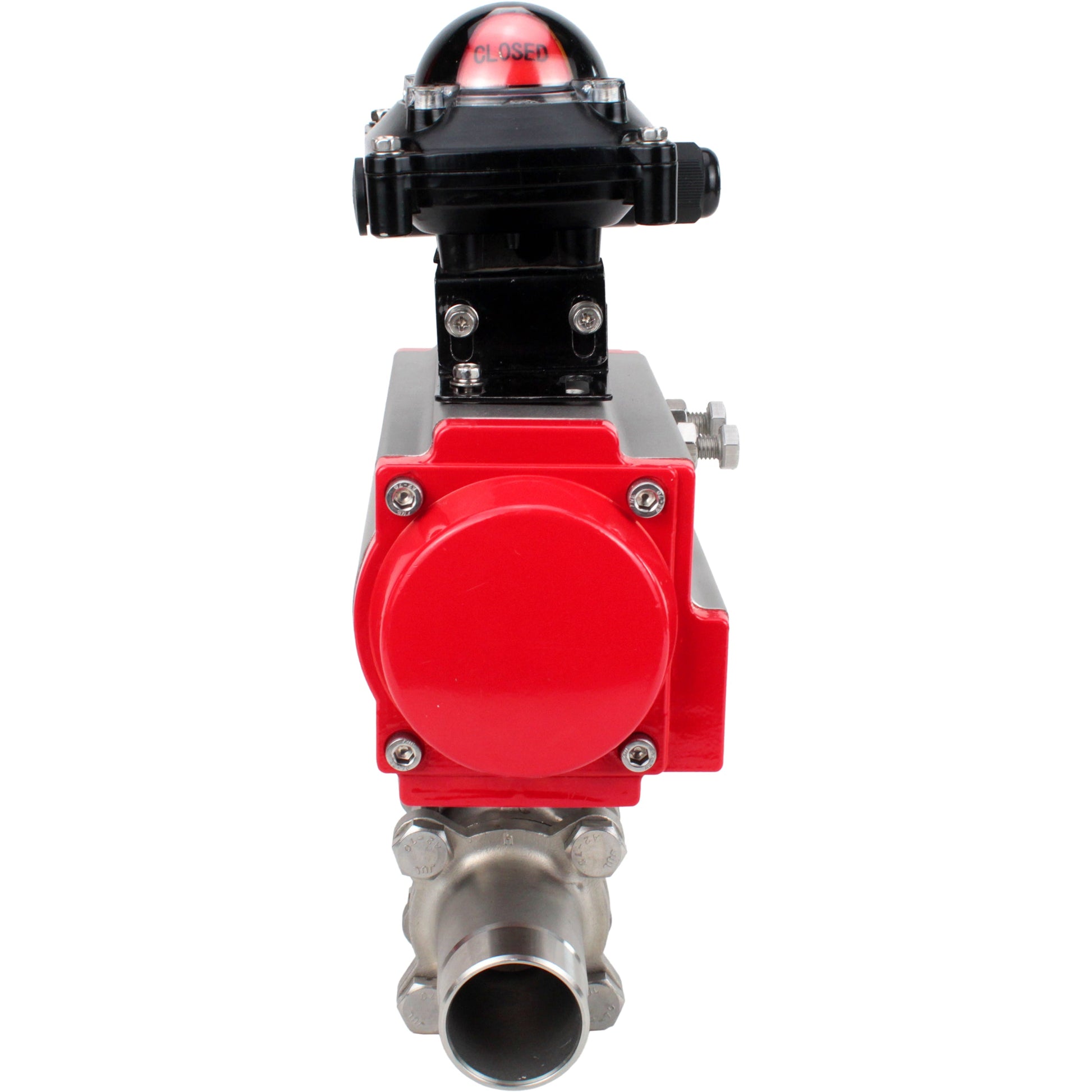

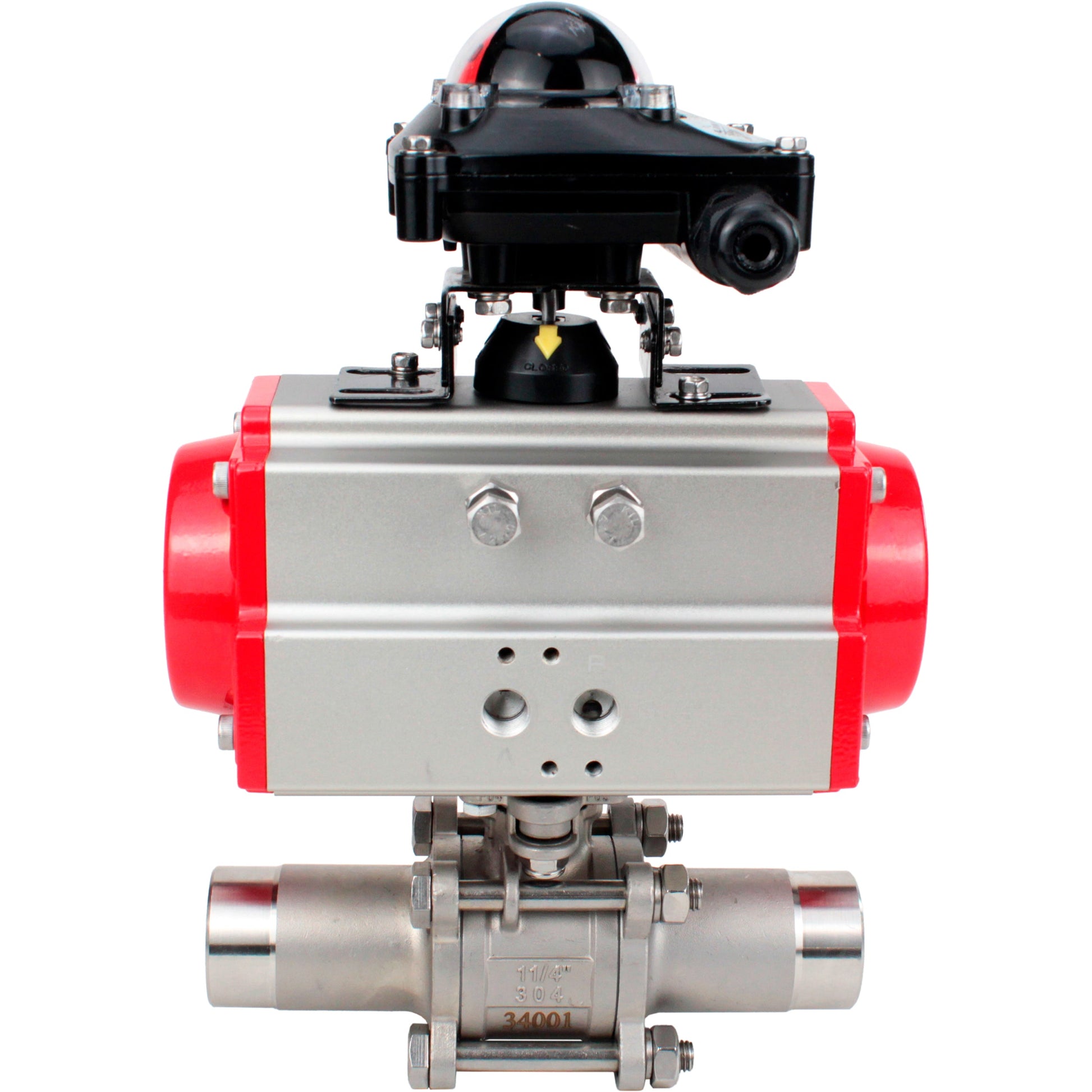

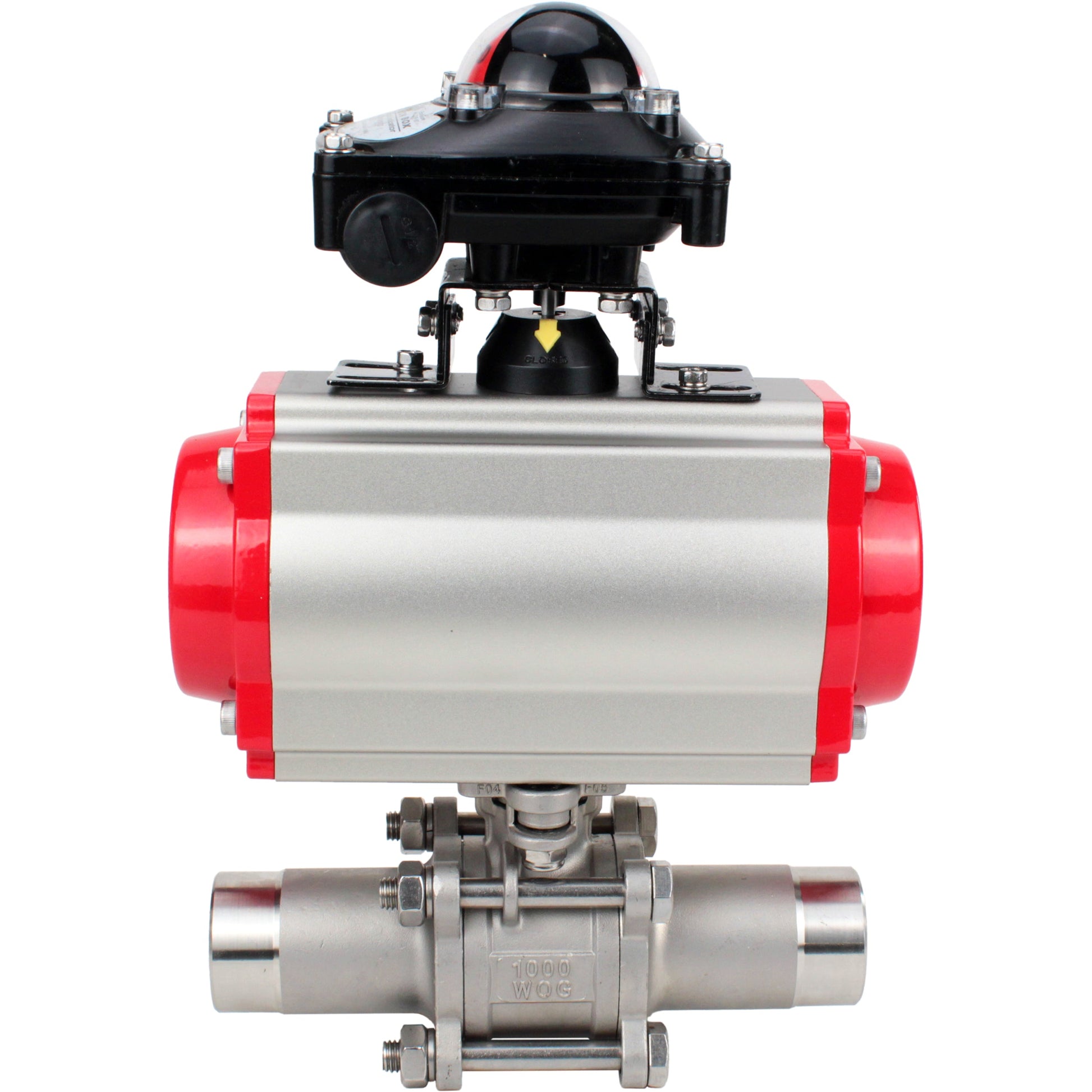

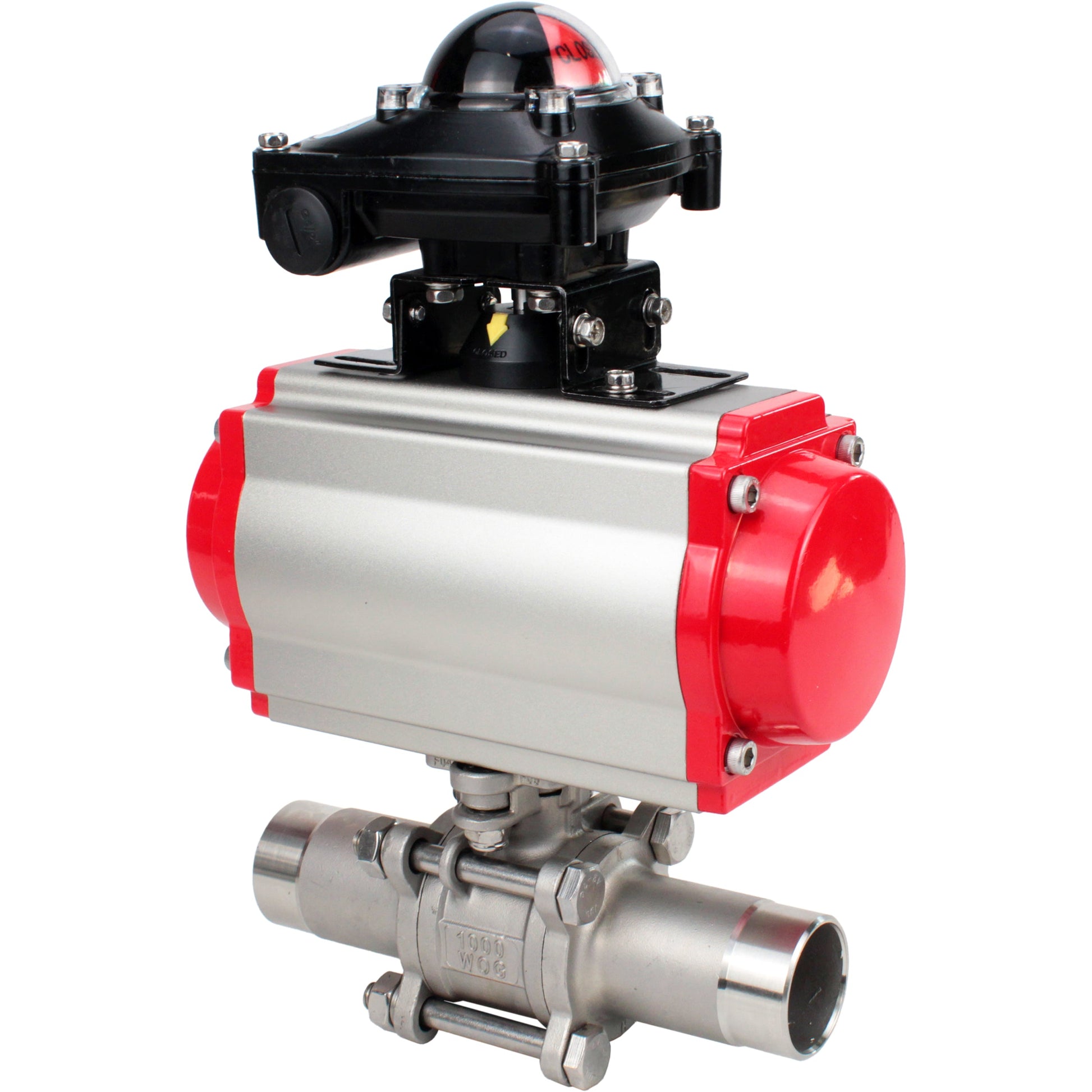

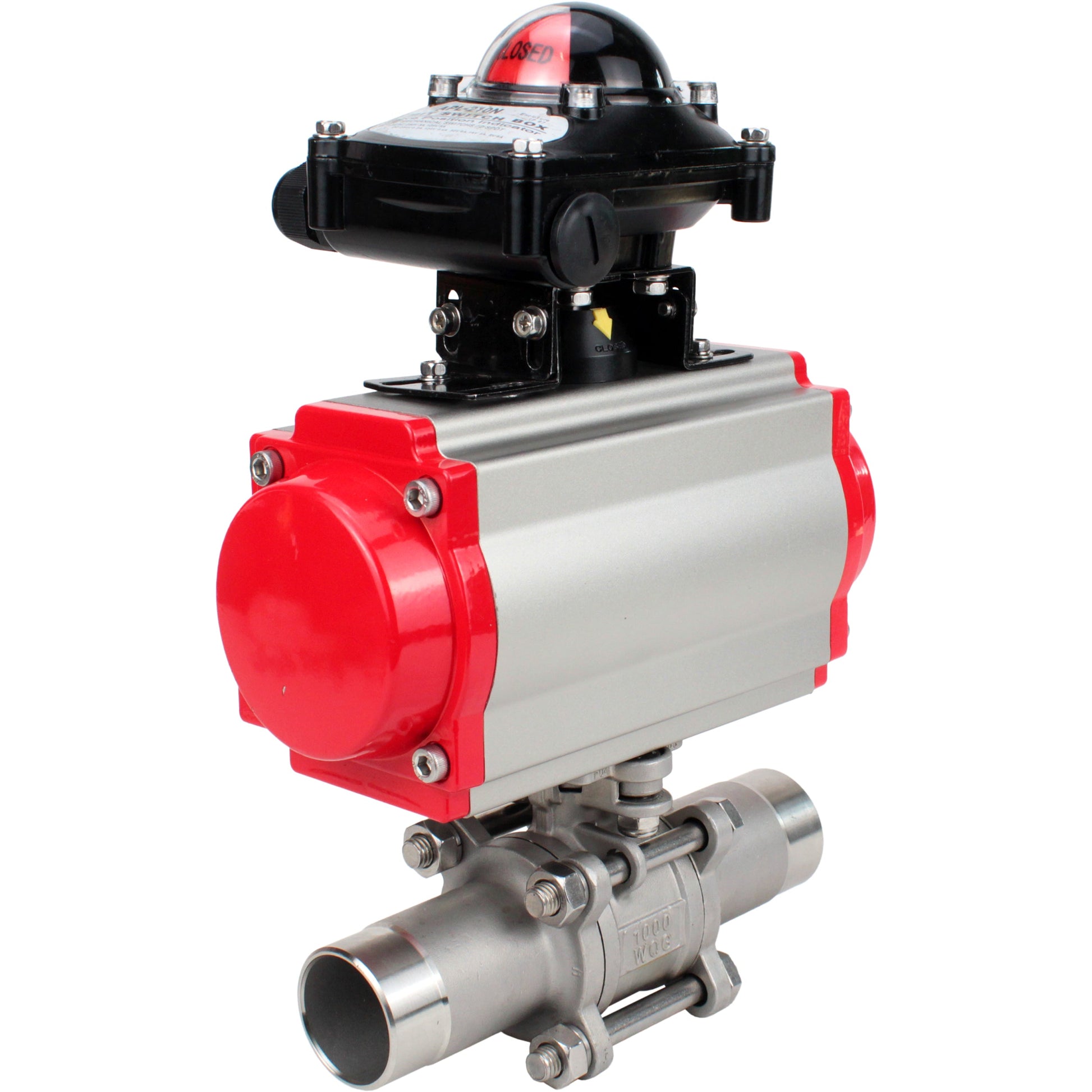

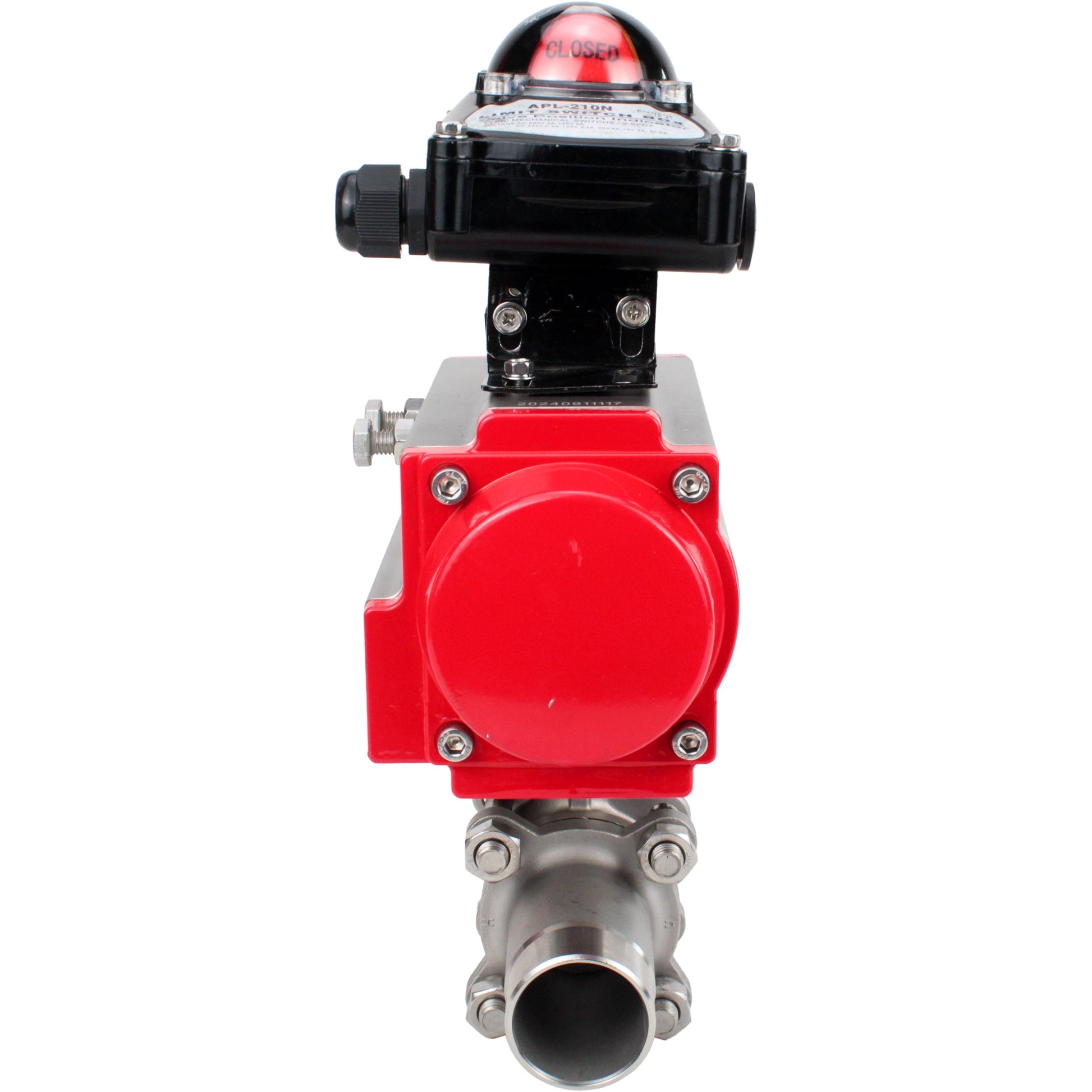

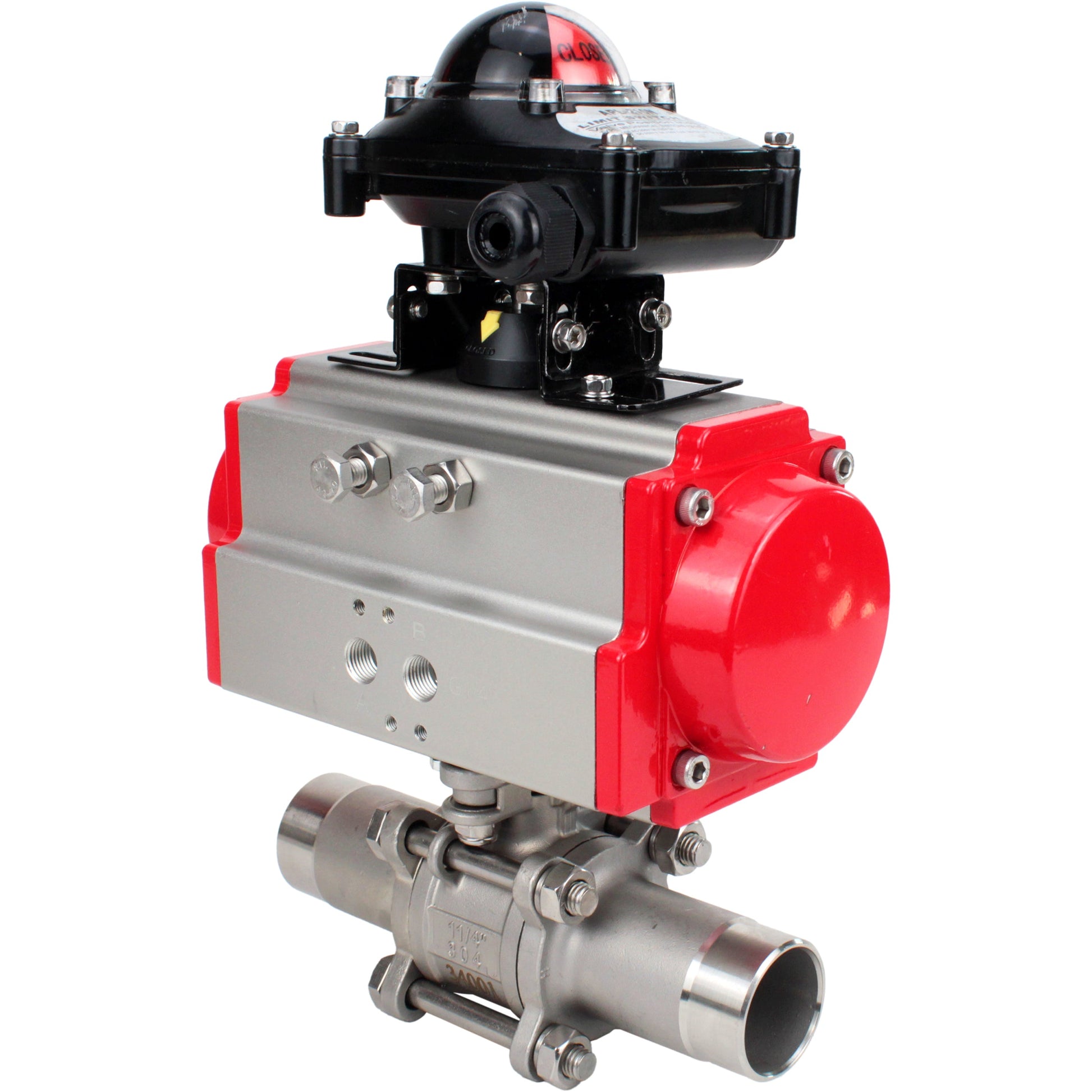

Descripción
La válvula de bola se utiliza como válvula de cierre en sistemas de suministro de calor y agua, así como en sistemas de vapor, combustible y neumáticos con aire comprimido y gases neutros. Las válvulas de esta serie se pueden instalar en sistemas que transportan medios líquidos y gaseosos (agua, aceite, aceites, vapor, aire, alcoholes, glicol, etc.), sin dañar los materiales de la válvula.
Los actuadores neumáticos DNOVA de doble efecto rotativos PA-DA-XXX están diseñados para automatizar el proceso de control de válvulas industriales con un par máximo de hasta 2128 Nm.
La unidad de interruptor de límite está diseñada para la señalización visual y eléctrica de las posiciones finales del elemento de cierre de la válvula: válvula de paso, válvula de mariposa o válvula de mariposa. Se instala sobre la superficie del accionamiento neumático y se conecta al eje de accionamiento según la norma DIN. En una caja sellada, por lo general, hay dos sensores que monitorizan la posición del eje de accionamiento y emiten señales en posiciones extremas. Se utilizan microinterruptores OMRON, sensores inductivos o interruptores de láminas. La indicación visual de la posición se puede ver en el cuerpo de la unidad: un indicador visual 3D rojo (cerrado) y verde (abierto).
B
B

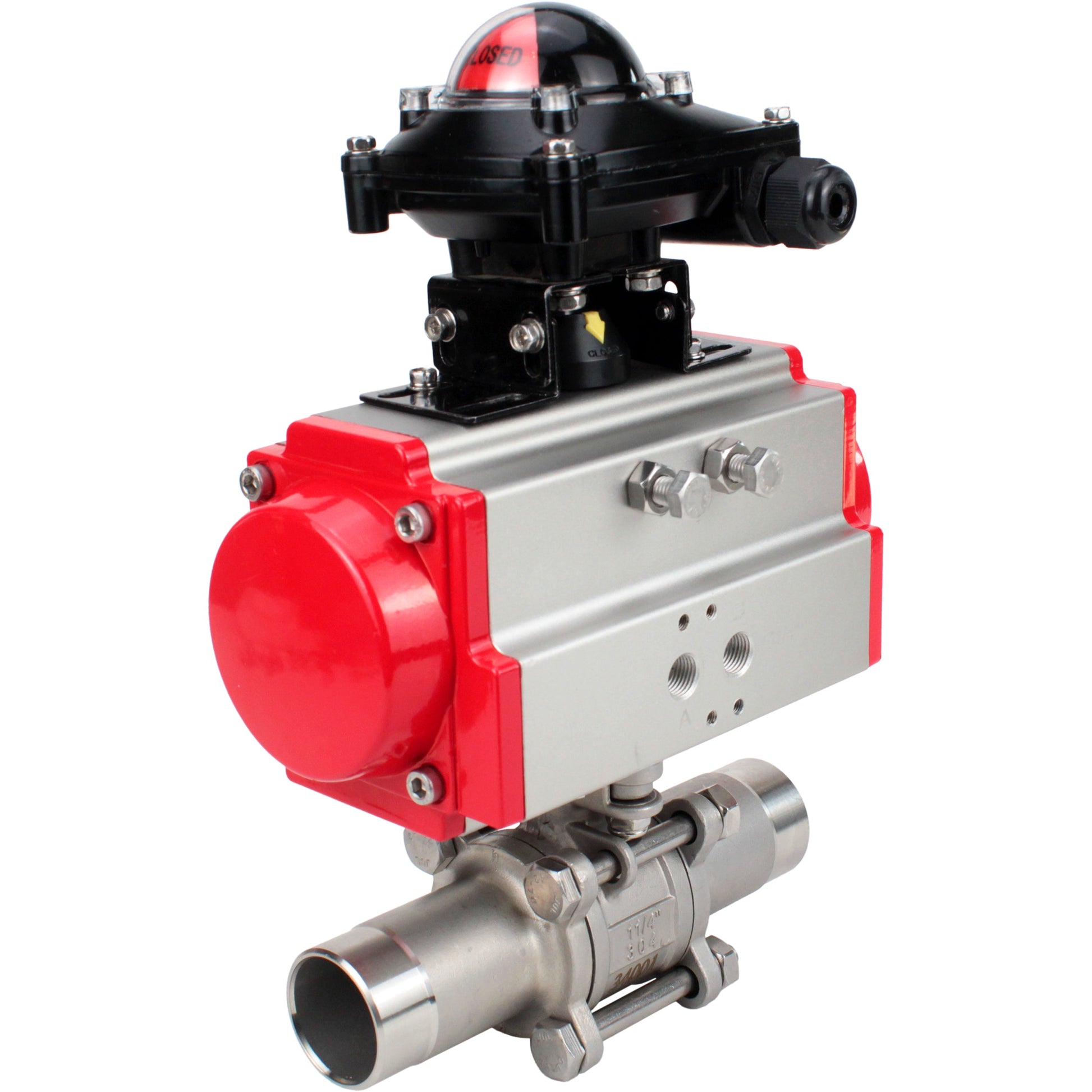

Parámetros técnicos de la válvula de bola DNOVA BV3131P(3pc)-FP-W-ISO-H LONG DN10-150 de paso total, cuerpo de acero inoxidable 304, soldada, con actuador neumático DNOVA PA-DA y bloque de final de carrera APL-210N
| Nombre | Significado |
| Temperatura del entorno de trabajo, В°C | de -20 a 180 |
| Tipo de dispositivo de grúa | bidireccional |
| Solicitud | suministro de agua, suministro de calor, industria |
| Entorno de trabajo | agua, vapor, productos derivados del petróleo, medios neutros, medios gaseosos |
| Conexión a la tubería | para soldar |
| Ingesta de agua | No |
| Tipo de sección de flujo | paso completo |
| Tipo de control | Con accionamiento neumático |
| Unión | para soldar |
| Control | actuador neumático de doble efecto |
| Disponibilidad de interruptores de límite | No |
| Disponibilidad de distribuidor neumático | No |
| Disponibilidad de posicionador electroneumático | No |
| Vida útil media, años | 5 |
| Garantía, g. | 1 |
B
B
Esquema de dimensiones y tamaños de válvulas de bola DNOVA BV3131P(3pc)-FP-W-ISO-H LONG DN10-150 de paso total, cuerpo - acero inoxidable 304, soldada, con actuador neumático DNOVA PA-DA y bloque de interruptores de final de carrera APL-210N
B
Dimensiones y tamaños de válvulas de bola DNOVA BV3131P(3pc)-FP-W-ISO-H LONG DN10-150 de paso total, cuerpo - acero inoxidable 304, soldada, con actuador neumático DNOVA PA-DA y bloque de interruptores de final de carrera APL-210N
| Modelo | Largo, mm | A, mm | E, mm |
| DN10 | 130 | 153 | 72 |
| DN15 | 150 | 153 | 72 |
| DN20 | 155 | 174 | 89 |
| DN25 | 186 | 216 | 109 |
| DN32 | 195 | 153 | 72 |
| DN40 | 231 | 174 | 89 |
| DN50 | 243 | 216 | 109 |
| DN65 | 290 | 216 | 109 |
| DN80 | 302 | 216 | 109 |
| DN100 | 326 | 279 | 134 |
| DN125 | 360 | 308 | 157 |
| DN150 | 390 | 405 | 174 |
B
B
Esquema de piezas y materiales de válvulas de bola DNOVA BV3131P(3pc)-FP-W-ISO-H LONG DN10-150 de paso total, cuerpo - acero inoxidable 304, soldada, con actuador neumático DNOVA PA-DA y bloque de interruptores de límite APL-210N
B
Tabla de partes y materiales de válvulas de bola DNOVA BV3131P(3pc)-FP-W-ISO-H LONG DN10-150 de paso total, cuerpo - acero inoxidable 304, soldada, con actuador neumático DNOVA PA-DA y bloque de interruptores de final de carrera APL-210N
| N.º de artículo | Nombre de la pieza | Material |
| 1 | Marco | acero inoxidable 304 |
| 2 | Elemento lateral (2 uds.) | acero inoxidable 304 |
| 3 | Pelota | acero inoxidable 304 |
| 4 | Sello de bola | PTFE |
| 5 | Sello de varilla | PTFE |
| 6 | Manga | acero inoxidable 304 |
| 7 | Existencias | acero inoxidable 304 |
| 8 | Arandela | acero inoxidable |
| 9 | tornillo | acero A2-70 |
| 10 | Tornillo | acero A2-70 |
B
B
Accionamiento neumático DNOVA
B
Parámetros técnicos del accionamiento neumático DNOVA
| Nombre | Significado |
| Diseño | doble efecto |
| Presión de control, bar | 2 Г· 8 |
B
B
Esquema de las dimensiones y tamaños del accionamiento neumático DNOVA
B
Dimensiones y tamaños del accionamiento neumático DNOVA:
| Modelo | PA-DA-52 | PA-DA-65 | PA-DA-83 | PA-DA-105 | PA-DA-130 | PA-DA-140 |
| A1, mm | 108 | 125 | 152 | 189 | 210 | 268 |
| B1, mm | 153 | 174 | 216 | 279 | 308 | 405 |
| C, mm | 30 | 36 | 46 | 55 | 67.5 | 76 |
| Re, mm | 41 | 46 | 55 | 64 | 70 | 77 |
| E, mm | 72 | 89 | 109 | 134 | 157 | 174 |
| F, mm | 26 | 26 | 26 | 26 | 36 | 36 |
| G, mm | 15 | 15 | 15 | 25 | 25 | 30 |
| Mmm | F03 | F05 | F05 | F07 | F07 | F10 |
| Yo, mm | F05 | F07 | F07 | F10 | F10 | F12 |
| J, mm | 4-M5x8 | 4-M6x10 | 4-M6x10 | 4-M8x12 | 4-M8x12 | 4-M10x16 |
| K, mm | 4-M6x10 | 4-M8x12 | 4-M8x12 | 4-M10x16 | 4-M10x16 | 4-M12x20 |
| Largo, mm | 11x11 | 14x14 | 17x17 | 22x22 | 22x22 | 27x27 |
| Mmm | 80 | 80 | 80 | 80 | 80 | 130 |
| N, mm | 30 | 30 | 30 | 30 | 30 | 30 |
| F0, mm | 34 | 34 | 34 | 41 | 62 | 62 |
| R, mm | 20 | 20 | 20 | 20 | 30 | 30 |
B
B
Tabla de piezas y materiales del accionamiento neumático DNOVA:
| No. | Nombre | Cantidad | Material | Revestimiento |
| 1 | Marco | 1 | aluminio extruido | anodizado duro |
| 2 | Tapones laterales | 2 | aluminio fundido | |
| 3 | Engranaje | 1 | acero inoxidable | niquelado |
| 4 | Pistón | 2 | acero/aluminio | oxidación/galvánico |
| 5 | Tapones | 8 | acero inoxidable | |
| 6 | Anillo de pistón | 2 | NBR | |
| 7 | Ballestas | 0-12 | acero para resortes | recubrimiento epoxi |
| 8 | Cojinete de pistón | 2 | plástico de ingeniería | |
| 9 | Anillo de pistón | 2 | NBR | |
| 10 | Enchufar | 2 | NBR | |
| 11 | Anillo de empuje | 2 | plástico de ingeniería | |
| 12 | Anillo | 1 | plástico de ingeniería | |
| 13 | Arandela | 1 | acero inoxidable | |
| 14 | Abrazadera de resorte | 2 | acero inoxidable | |
| 15 | Indicador | 1 | plástico | |
| 16 | Carcasa del indicador | 1 | plástico | |
| 17 | Cojinete | 1 | plástico de ingeniería | |
| 18 | Leva | 1 | acero | oxidación/galvánico |
| 19 | Cojinete | 1 | NBR | |
| 20 | Cojinete | 1 | plástico de ingeniería | |
| 21 | Cojinete | 1 | plástico de ingeniería | |
| 22 | Anillo de sellado | 2 | NBR | |
| 23 | Anillo de sellado | 2 | NBR | |
| 24 | Cojinete | 2 | acero inoxidable | |
| 25 | Tuerca de ajuste | 2 | acero inoxidable | |
| 26 | Tornillo de ajuste | 2 | acero inoxidable | |
| 27 | Manga | 2 | aluminio |
B
B
Bloques de interruptores de límite DNOVA APL-210N
B
Parámetros técnicos de las unidades de interruptores de límite DNOVA APL-210N
| Nombre | Significado |
| Modelo de bloque de interruptor de límite | APL-210NВ |
| Temperatura ambiente, В°C | de -40 a 80 |
| Vida útil, años | 10 |
B
B
Esquema de dimensiones y tamaños de bloques de finales de carrera DNOVA APL-210N
B
Dimensiones y tamaños de los bloques de finales de carrera DNOVA APL-210N:
| Modelo | APL-210N |
| Mmm | 77 |
| Largo, mm | 112 |
| B, mm | 88 |
| Re, mm | 10 |
| D1, mm | 5 |
| Mmm | 20x1.5 |
B
B
Tabla de partes y materiales del bloque de final de carrera DNOVA APL-210N:
| Detalle | Material |
| Marco | aluminio fundido |
| Tapa del indicador | plástico de poliéster |
| Indicador 3D | Plástico ABC |
| Leva | plástico de poliéster |
| Primavera | acero inoxidable |
| Tornillos | acero inoxidable |
| Anillos de sellado | NBR |
| Manga | bronce |
| Terminal de tierra | acero inoxidable |
| Eje | acero inoxidable |
