Las válvulas de bola se utilizan como válvulas de cierre en sistemas de suministro de agua y calor, así como en sistemas de vapor, combustible y neumáticos con aire comprimido y gases neutros. Las válvulas de esta serie se pueden instalar en sistemas que transportan medios líquidos y gaseosos (agua, aceite, aceites, vapor, aire, alcoholes, glicol, etc.) que no sean agresivos para los materiales de las válvulas.
El reductor de cuarto de vuelta permite ajustar manualmente la posición requerida de la válvula de cierre en un cuarto de vuelta, actuando como una alternativa a los actuadores de cuarto de vuelta neumáticos, eléctricos o hidráulicos.
B
B
B

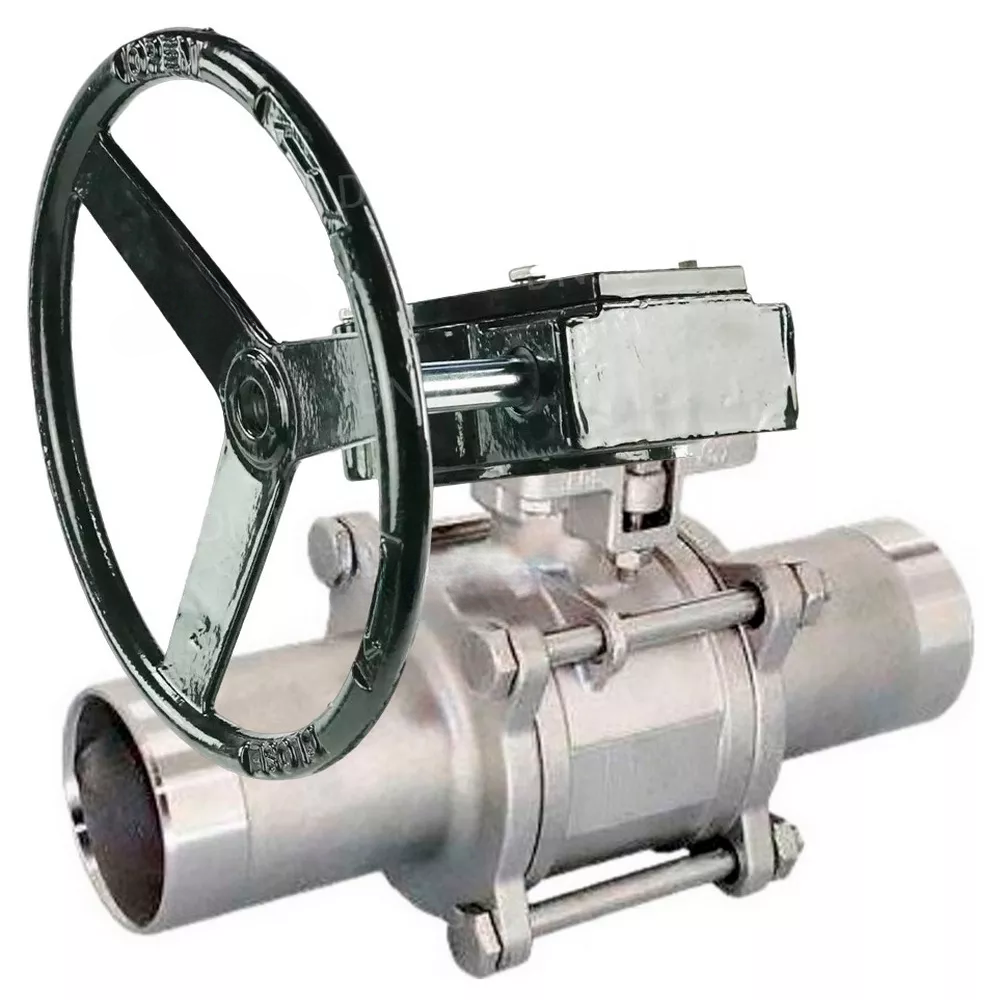

Parámetros técnicos de la válvula de bola DNOVA BV3131P(3pc)-FP-W-ISO-H LONG de paso total, cuerpo de acero inoxidable 304, soldada, con reductor de cuarto de vuelta DNOVA RDN RQN:
|
Parámetro |
Valor |
|
Tipo de conexión |
Soldado |
|
Tipo de control |
Con reductor de engranajes |
|
Solicitud |
Abastecimiento de agua, suministro de calor, industria. |
|
Paso de pelota |
Calibre completo |
|
Temperatura del medio de trabajo, В°C |
De -20 a 180 |
|
Control |
Reductor de engranajes |
|
Clase de estanqueidad |
A |
|
Tipo de válvula |
Bidireccional |
|
Medio |
Agua, vapor, productos petrolíferos, medios neutros, medios gaseosos. |
|
País de fabricación |
Porcelana |
|
Garantía, años |
1 |
|
Vida útil, años |
5 |
Dimensiones y tamaños de válvulas de bola DNOVA BV3131P(3pc)-FP-W-ISO-H LONG de paso total, cuerpo - acero inoxidable 304, soldadas, con reductor de cuarto de vuelta DNOVA RDN RQN:
| Modelo | Largo, mm | G, mm | °C, mm |
| DN50 | 243 | 120 | 160 |
| DN65 | 290 | 150 | 260 |
| DN80 | 302 | 150 | 260 |
| DN100 | 326 | 150 | 260 |
| DN125 | 360 | 150 | 260 |
B
Tabla de piezas y materiales de válvulas de bola DNOVA BV3131P(3pc)-FP-W-ISO-H LONG de paso total, cuerpo - acero inoxidable 304, soldada, con reductor de cuarto de vuelta DNOVA RDN RQN:
|
- |
Nombre de la pieza |
Material |
|
1 |
Cuerpo |
Acero inoxidable 304 |
|
2 |
Elemento lateral (2 piezas) |
Acero inoxidable 304 |
|
3 |
Pelota |
Acero inoxidable 304 |
|
4 |
Sello de bola |
PTFE |
|
5 |
Sello del vástago |
PTFE |
|
6 |
Cojinete |
Acero inoxidable 304 |
|
7 |
Provenir |
Acero inoxidable 304 |
|
8 |
Arandela |
Acero inoxidable |
|
9 |
Tuerca |
Acero A2-70 |
|
10 |
Tornillo |
Acero A2-70 |
B
Parámetros técnicos de los reductores DNOVA RDN:
| Nombre | Valor |
| Modelo de caja de cambios | RDN |
| Método de montaje | horizontal/vertical |
| Grado de protección, IP | 67 |
B
Dimensiones y tamaños de reductores DNOVA RDN:
| Modelo | RQN3-150Z-T24 | RQN4-500Z-T30 | RQN5-500Z-T30 |
| A, mm | 170 | 240 | 240 |
| B, mm | 130 | 160 | 160 |
| °C, mm | 160 | 260 | 260 |
| Re, mm | 100 | 130 | 130 |
| J, mm | 45 | 55 | 55 |
| G, mm | 120 | 150 | 150 |
| T, mm | 50 | 70 | 70 |
| GF, mm | 70 | 100 | 100 |
| 4M, mm | 4-M8 | 4-M10 | 4-M12 |
| Alto x Alto, mm | 14x14 | 17x17 | 22x22 |
B
Tabla de piezas y materiales para reductores DNOVA RDN:
| Detalles | Material |
| Timón | aleación de aluminio |
| Eje | Acero inoxidable |
| Cuerpo | aleación de aluminio |
- Body material
- Acero inoxidable AISI 304
- Maximum allowable temperature
- #Р˜РњРЇ?
- Connection type
- Para soldar
- Control type
- Ggearboxed
- Operating environment
- Agua, Vapor, Productos derivados del petróleo, Medios neutrales y Medios gaseosos
- Applications
- Suministro de agua
- Type of seal
- PTFE
- Torque
- 50 Nm
- Limit switches
- No
- Country of origin
- Porcelana
