Descripción

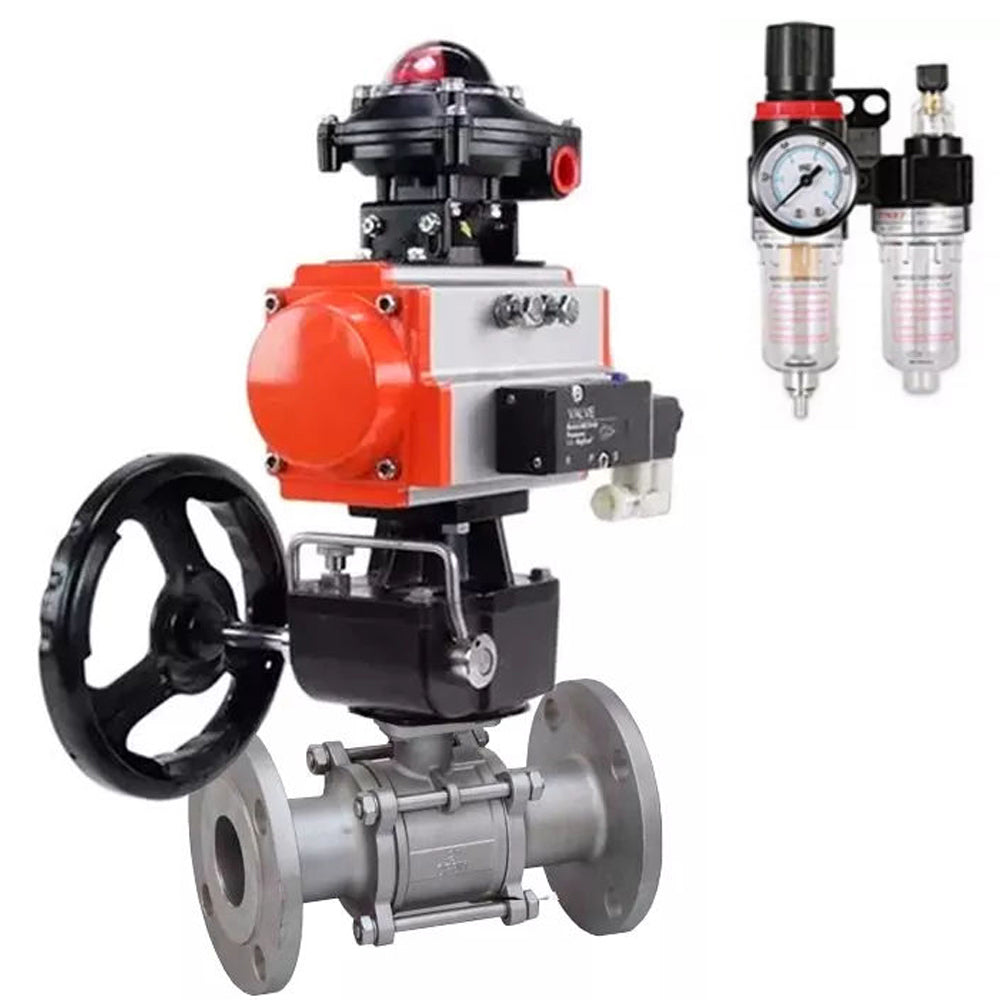

La válvula de bola DNOVA BV3131P(3pc)-FP-F-ISO-H se utiliza como válvula de cierre en sistemas de suministro de calor y agua, así como en sistemas de vapor, combustible y neumáticos con aire comprimido y gases neutros. Las válvulas de la serie BV3131P(3pc)-FP-F-ISO-H pueden instalarse en sistemas que transportan medios líquidos y gaseosos (agua, aceite, aceites, vapor, aire, alcoholes, glicol, etc.) que no sean agresivos para los materiales de la válvula.
El actuador neumático de doble efecto DNOVA PA-DA está diseñado para la automatización del proceso de control de válvulas de cierre industriales (compuertas y válvulas de bola). Los actuadores neumáticos DNOVA están diseñados para funcionar tanto en interiores como en exteriores. Todas las piezas internas y externas cuentan con un recubrimiento anticorrosivo.
La válvula neumática DNOVA 4V320-10 220V se utiliza para cambiar la dirección, iniciar y detener los flujos de aire comprimido en el sistema neumático dependiendo de la acción de control externo.
La caja de interruptores de límite DNOVA APL-410N EX es un dispositivo eléctrico diseñado para abrir y cerrar el circuito de trabajo y visualizar las posiciones del cuerpo de la válvula de cierre. En una caja sellada, por lo general, hay dos interruptores mecánicos diseñados para voltajes de hasta 250 V, que monitorean la posición del vástago del actuador y señalan las posiciones extremas. Están montados sobre la superficie del actuador. En la parte superior de la unidad de interruptor de límite hay una semiesfera indicadora visual bicolor. Si la conexión de tubería está cerrada, solo es visible la parte roja de la semiesfera, etiquetada como CERRADO; si está abierta, solo es visible la parte amarilla, etiquetada como ABIERTO. Este indicador visual es claramente visible a distancia, lo que simplifica la inspección del equipo, y la diferencia de color entre la posición abierta y cerrada reduce la probabilidad de malinterpretación de la información. Gracias al uso del BCV es posible transmitir información sobre la posición de las válvulas de la tubería (abiertas/cerradas) a los sistemas de control automatizados, lo que aumenta la fiabilidad del sistema en su conjunto y simplifica el diagnóstico en caso de detección de fallos.
El actuador manual de doble vuelta DNOVA MON con sinfín y reductor HDM permite ajustar manualmente la posición de la válvula de cierre con un cuarto de vuelta, lo que lo convierte en una alternativa a los actuadores de cuarto de vuelta neumáticos, eléctricos o hidráulicos. Es apto para instalación tanto en interiores como en exteriores. Su diseño modular ofrece la solución más eficiente y eficaz para todas las aplicaciones de control manual.
La unidad de tratamiento de aire AFC2000 está diseñada para limpiar el aire comprimido de humedad y partículas sólidas, eliminar el condensado, mantener automáticamente la presión a un nivel preestablecido y suministrar lubricante desde un depósito en la corriente de aire comprimido a los componentes del sistema neumático con un amplio rango de capacidad, de 500 a 10 000 litros/min. El lubricador (pulverizador de aceite) añade aceite con una viscosidad de 32 mm³/s (=cSt) a 40 °C al sistema neumático para una mayor lubricación de los componentes de control: cilindros y válvulas neumáticas.
B
Parámetros técnicos de las válvulas de bola DNOVA BV3131P(3pc)-FP-F-ISO-H con actuador neumático de doble efecto PA-DA, válvula neumática 4V320-10 220V, BCV APL-410N EX, doblador manual MON, ATU AFC2000:
| Nombre | Significado |
| Temperatura del entorno de trabajo, В°C | de -20 a 180 |
| Tipo de dispositivo de grúa | bidireccional |
| Solicitud | suministro de agua, suministro de calor, sistemas neumáticos |
| Entorno de trabajo | agua, vapor, productos derivados del petróleo, medios líquidos, medios neutros, medios gaseosos |
| Conexión a la tubería | con brida |
| Ingesta de agua | No |
| Tipo de sección de flujo | paso completo |
| Tipo de control | Con accionamiento neumático |
| Unión | con brida |
| Control | actuador neumático de doble efecto |
| Disponibilidad de interruptores de límite | Hay |
| Disponibilidad de distribuidor neumático | Hay |
B
B
Boceto de válvulas de bola DNOVA BV3131P(3pc)-FP-F-ISO-H con actuador neumático de doble efecto PA-DA, válvula neumática 4V320-10 220V, válvula de bola APL-410N EX, anulación manual MON, válvula de bola AFC2000
B
B
Dimensiones y dimensiones de las válvulas de bola DNOVA BV3131P(3pc)-FP-F-ISO-H con actuador neumático de doble efecto PA-DA, válvula neumática 4V320-10 220V, BCV APL-410N EX, doblador manual MON, ATU AFC2000:
| Diámetro interior, mm | Largo, mm | Re, mm | F, mm | L1, mm | E, mm | G, mm | X, mm | Y, mm |
| 15 | 130 | 95 | 98 | 153 | 120 | 147 | 88 | 162 |
| 20 | 150 | 105 | 98 | 153 | 120 | 147 | 88 | 162 |
| 25 | 160 | 115 | 98 | 153 | 120 | 147 | 88 | 162 |
| 32 | 180 | 140 | 98 | 153 | 120 | 147 | 88 | 162 |
| 40 | 200 | 150 | 115 | 174 | 120 | 147 | 88 | 162 |
| 50 | 230 | 165 | 135 | 216 | 133 | 147 | 88 | 162 |
| 65 | 290 | 184 | 160 | 279 | 180 | 147 | 88 | 162 |
| 80 | 310 | 200 | 160 | 279 | 180 | 147 | 88 | 162 |
| 100 | 350 | 220 | 193 | 308 | 180 | 147 | 88 | 162 |
B
B
Detalle y boceto de materiales de válvulas de bola DNOVA BV3131P(3pc)-FP-F-ISO-H
B
B
Tabla de piezas y materiales para válvulas de bola DNOVA BV3131P(3pc)-FP-F-ISO-H:
| N.º de artículo | Detalle | Material | Cantidad |
| 1 | Marco | acero SS304 / SS316 | 1 |
| 2 | Válvula de bola | acero S304 / S316 | 1 |
| 3 | Tornillo | acero S201 / S304 | 4~6 |
| 4 | tornillo | acero S201 / S304 | 6~12 |
| 5 | Caza de focas | PTFE | 1 |
| 6 | Existencias | acero SS304 / SS316 | 1 |
| 7 | Sello | acero S201 / S304 | 1 |
| 8 | Tapa | acero WCB/CF8/CF8M | 2 |
| 9 | Anillos de sillín | PTFE | 2 |
| 10 | Arandela de empuje | PTFE | 1 |
B
B
Parámetros técnicos del actuador neumático de doble efecto PA-DA:
| Nombre | Significado |
| Modelo | PA-DA |
| Diseño | doble efecto |
| Presión de control, bar | 2 Г· 8 |
| Disponibilidad de copia de seguridad manual | volante |
B
B
Esquema de piezas y materiales del actuador neumático de doble efecto DNOVA PA-DA
B
B
Tabla de piezas y materiales para actuador neumático de doble efecto DNOVA PA-DA:
| No. | Nombre | Material |
| 1 | Marco | aluminio extruido |
| 2 | Tapones laterales | aluminio fundido |
| 3 | Engranaje | acero inoxidable |
| 4 | Pistón | acero/aluminio |
| 5 | Tapones | acero inoxidable |
| 6 | Anillo de pistón | NBR |
| 7 | Ballestas | acero para resortes |
| 8 | Cojinete de pistón | plástico de ingeniería |
| 9 | Anillo de pistón | NBR |
| 10 | Enchufar | NBR |
| 11 | Anillo de empuje | plástico de ingeniería |
| 12 | Anillo | plástico de ingeniería |
| 13 | Arandela | acero inoxidable |
| 14 | Abrazadera de resorte | acero inoxidable |
| 15 | Indicador | plástico |
| 16 | Carcasa del indicador | plástico |
| 17 | Cojinete | plástico de ingeniería |
| 18 | Leva | acero |
| 19 | Cojinete | NBR |
| 20 | Cojinete | plástico de ingeniería |
| 21 | Cojinete | plástico de ingeniería |
| 22 | Anillo de sellado | NBR |
| 23 | Anillo de sellado | NBR |
| 24 | Cojinete | acero inoxidable |
| 25 | Tuerca de ajuste | acero inoxidable |
| 26 | Tornillo de ajuste | acero inoxidable |
| 27 | Manga | aluminio |
B
B
Válvula neumática DNOVA 4V320-10 220V
B
Parámetros técnicos de la válvula neumática DNOVA 4V320-10 220V
| Nombre | Significado |
| Tipo de distribuidor neumático | válvula de carrete |
| Modelo de distribuidor neumático | 4V320-10 220 V |
| Presión de trabajo, bar | 1,5 g·8 |
| Tensión de alimentación, V | 220 V |
| Frecuencia de respuesta, ciclos/seg | 5 |
B
B
Bloque de interruptor de límite DNOVA APL-410N EX
B
Parámetros técnicos de la unidad de final de carrera DNOVA APL-410N EX
| Nombre | Significado |
| Modelo de bloque de interruptor de límite | APL-410N EX |
| Temperatura ambiente, В°C | de -20 a 180 |
| Vida útil, años | 10 |
B
B
Tabla de piezas y materiales del bloque de final de carrera DNOVA APL-410N EX:
| N.º de artículo | Detalle | Material |
| 1 | Indicador visual | Plástico ABS / policarbonato |
| 2 | Tapa del indicador visual | policarbonato |
| 3 | Etiqueta | |
| 4 | Tornillos de la tapa | acero inoxidable |
| 5 | Tapa de la carcasa del BKV | fundición a presión de aluminio |
| 6 | Eje | acero inoxidable |
| 7 | Interruptores de límite | |
| 8 | Levas (excéntricas) | policarbonato |
| 9 | Caso BKV | fundición a presión de aluminio |
| 10 | Bloque de terminales | |
| 11 | Terminal de tierra | acero inoxidable |
| 12 | Orificio (rosca) para entrada de cable | |
| 13 | soporte | acero inoxidable |
B
B
Boceto del volante DNOVA MON.
B
B
Parámetros técnicos de los volantes DNOVA MON:
| Nombre | Significado |
| Grado de protección, IP | 67 |
| Tipo de conexión | ISO 5211 |
B
B
Boceto de piezas y materiales para el volante DNOVA MON.
B
B
Tabla de piezas y materiales para el volante DNOVA MON:
| No. | Nombre | Material |
| 1 | Varilla para montar un actuador neumático | Acero 45 |
| 2 | Anillo de sellado | EPDM |
| 3 | Resorte de bloqueo | Acero para resortes |
| 4 | Tapa del extremo superior | aleación de aluminio |
| 5 | Tornillo | Acero 304 |
| 6 | Soporte de fijación (varilla principal) | Acero 304 |
| 7 | Marco | aleación de aluminio |
| 8 | Anillo de sellado | EPDM |
| 9 | Reductor | Hierro fundido VCh50 |
| 10 | Acoplamiento de transición | Hierro fundido VCh40 |
| 11 | Varilla de caja de cambios | Hierro fundido VCh40 |
