Las válvulas de bola se utilizan como válvulas de cierre en sistemas de suministro de agua y calor, así como en sistemas de vapor, combustible y neumáticos con aire comprimido y gases neutros. Las válvulas de esta serie se pueden instalar en sistemas que transportan medios líquidos y gaseosos (agua, aceite, aceites, vapor, aire, alcoholes, glicol, etc.) y no son agresivas para los materiales de las válvulas.
Los actuadores neumáticos rotativos de doble efecto DNOVA PA-DAXXX y los actuadores neumáticos rotativos con resorte de retorno PA-SA-XXX están diseñados para la automatización del proceso de control de válvulas industriales con un par máximo de hasta 2128 Nm.
Las válvulas neumáticas se utilizan para cambiar la dirección, iniciar y detener el flujo de aire comprimido en el sistema neumático dependiendo de la acción de control externo.
El duplicador manual con sinfín y reductor HDM permite ajustar manualmente la posición de la válvula de cierre con un cuarto de vuelta, lo que lo convierte en una alternativa a los actuadores neumáticos, eléctricos o hidráulicos de cuarto de vuelta. Es apto para instalación tanto en interiores como en exteriores. Su diseño modular ofrece la solución más eficaz y eficiente para todas las aplicaciones de accionamiento manual.
La unidad de final de carrera está diseñada para la señalización visual y eléctrica de las posiciones finales del cuerpo de cierre de la válvula de tubería.
La unidad de tratamiento de aire está diseñada para limpiar el aire comprimido de gotas de humedad y partículas sólidas, eliminar el condensado, mantener automáticamente el valor de presión en el nivel preestablecido, suministrar lubricante desde el tanque en el flujo de aire comprimido a los elementos del sistema neumático.

B

B

B

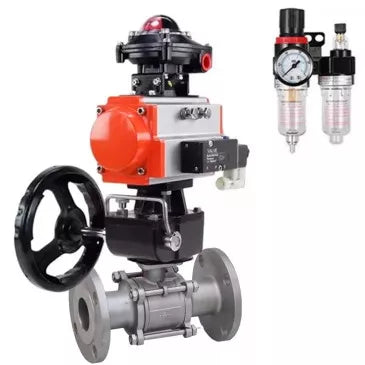

Parámetros técnicos de la válvula de bola DNOVA BV3131P(3pc)-FP-F-ISO-H DN15-40 16 bar, de tres piezas con brida de paso total, de acero inoxidable SS304, PTFE, con accionamiento neumático PA-DA, con distribuidor neumático 4V320-08 220V, con unidad de final de carrera APL-410N EX, doblador manual MON1-250-T26-ISO, con ATU:

Parámetro	Valor
Presión de funcionamiento, bar	40
Temperatura del medio de trabajo, В°C	De -20 a 180
Solicitud	Abastecimiento de agua, suministro de calor, sistemas neumáticos
Medio de trabajo	Agua, vapor, productos petrolíferos, medios líquidos, medios neutros, medios gaseosos
Conexión a tubería	Con bridas
Tipo de sección transversal de flujo	Calibre completo
Tipo de control	Con actuador neumático
Conexión	Con bridas
Control	Actuador neumático de doble efecto
Presencia de interruptores de límite	Sí
Presencia de distribuidor neumático	Sí
Garantía, años	1
País de fabricación	Porcelana

Dimensiones y tamaños de válvulas de bola DNOVA BV3131P(3pc)-FP-F-ISO-H DN15-40 16 bar, de tres piezas con brida de paso total, acero inoxidable SS304, PTFE, con accionamiento neumático PA-DA, con distribuidor neumático 4V320-08 220V, con unidad de interruptor de límite APL-410N EX, doblador manual MON1-250-T26-ISO, con ATU:

Modelo	Re, mm	Largo, mm	B1, mm	E, mm	Diámetro interior, mm	Г˜D1, mm	G, mm	f, mm	T, mm	C, mm	Mmm	X, mm	Y, mm
DN15	15	130	153	72	95	65	45	2	16	120	77	162	139
DN20	20	150	153	72	105	75	58	2	18	120	77	162	139
DN25	25	160	153	72	115	85	68	2	18	120	77	162	139
DN32	32	180	153	72	140	100	78	2	18	120	77	162	139
DN40	40	200	174	89	150	110	88	3	18	120	77	162	139

B

Tabla de piezas y materiales de válvulas de bola DNOVA BV3131P(3pc)-FP-F-ISO-H DN15-40 16 bar, de tres piezas con brida de paso total, acero inoxidable SS304, PTFE, con accionamiento neumático PA-DA, con distribuidor neumático 4V320-08 220V, con unidad de final de carrera APL-410N EX, doblador manual MON1-250-T26-ISO, con ATU:

-	Nombre de la pieza	Material	Cantidad
1	Cuerpo	Acero SS304 / SS316	1
2	Pelota	Acero S304 / S316	1
3	Tornillo	Acero S201 / S304	4~6
4	Tuerca	Acero S201 / S304	6~12
5	Sello	PTFE	1
6	Provenir	Acero SS304 / SS316	1
7	Glándula	Acero S201 / S304	1
8	Cubrir	Acero WCB/CF8/CF8M	2
9	Anillos de asiento	PTFE	2
10	Arandela de empuje	PTFE	1

B

Parámetros técnicos del actuador neumático DNOVA

Parámetro	Valor
Construcción	Doble efecto
Presión de trabajo, bar	6
Medio de trabajo	Aire comprimido filtrado o gases no agresivos, aceites
Disponibilidad de doblador manual	Volante

B

Dimensiones y tamaños del actuador neumático DNOVA:

Modelo de actuador	DA-052	DA-065
G, mm	15	15
Mmm	80	80
N, mm	30	30
F0, mm	34	34
P, mm	20	20
B1, mm	153	174
C, mm	30	36
E, mm	72	89
Yo	4-M5x8	4-M6x10
K	4-M6x10	4-M8x12
F, mm	26	26
A1, mm	108	125
Re, mm	41	46
Yo	11x11	14x14
H	F03	F05
I	F05	F07

B

B

Tabla de piezas y materiales del actuador neumático DNOVA:

-	Nombre	Cantidad	Material	Revestimiento
1	Cuerpo	1	Aluminio extruido	Anodizado duro
2	Tapones laterales	2	Aluminio fundido	-
3	Engranaje	1	Acero inoxidable	Niquelado
4	Pistón	2	Acero/Aluminio	Oxidación/galvanizado
5	Tapones	8	Acero inoxidable	-
6	Anillo de pistón	2	NBR	-
7	Ballestas	0–12	Acero para resortes	Recubrimiento epoxi
8	Cojinete de pistón	2	Plástico de ingeniería	-
9	Anillo de pistón	2	NBR	-
10	Enchufar	2	NBR	-
11	Anillo de empuje	2	Plástico de ingeniería	-
12	Anillo	1	Plástico de ingeniería	-
13	Arandela	1	Acero inoxidable	-
14	Clip de resorte	2	Acero inoxidable	-
15	Indicador	1	Plástico	-
16	Cuerpo indicador	1	Plástico	-
17	Cojinete	1	Plástico de ingeniería	-
18	Leva	1	Acero	Acero oxidado/galvanizado
19	Cojinete	1	NBR	-
20	Cojinete	1	Plástico de ingeniería	-
21	Cojinete	1	Plástico de ingeniería	-
22	Anillo de sellado	2	NBR	-
23	Anillo de sellado	2	NBR	-
24	Cojinete	2	Acero inoxidable	-
25	Tuerca de ajuste	2	Acero inoxidable	-
26	Tornillo de ajuste	2	Acero inoxidable	-
27	Cojinete	2	Aluminio	-

B

Parámetros técnicos de la válvula neumática DNOVA

Nombre	Valor
Tipo de válvula neumática	válvula de carrete
Presión de trabajo, bar	1,5 g·8
Tensión de alimentación, V	220 V
A plena potencia, Va	4.5
Control	Electromagnético bidireccional
Frecuencia de respuesta, ciclo/seg	5

B

Dimensiones y tamaños de la válvula neumática DNOVA:

Modelo de válvula neumática	4V320-08
A, mm	71.9
B, mm	45
C, mm	94.4
Re, mm	27
E, mm	69
F, mm	40
Yo, mm	24
K, mm	40
Largo, mm	188.8
Mmm	69.4
N, mm	50
Oh, mm	82.4
P, mm	24
Tamaño pequeño	20
T, mm	6.5
U, mm	2.4
V, mm	4
Mmm	82.4

B

Parámetros técnicos del duplicador manual DNOVA

Parámetro	Valor
Grado de protección, IP	67
Tipo de conexión	ISO 5211

Dimensiones y tamaños del doblador manual DNOVA:

B

Tabla de piezas y materiales para dobladora manual DNOVA:

-	Nombre de la pieza	Material
1	Vástago para montaje de actuador neumático	Acero
2, 8	Anillo de sellado	EPDM
3	Resorte de bloqueo	Acero para resortes
4	Cubierta del extremo superior	aleación de aluminio
5	Tornillo	Acero 304
6	Soporte de bloqueo (varilla principal)	Acero 304
7	Cuerpo	aleación de aluminio
9	Caja de cambios	Hierro fundido BCh50
10	Acoplamiento de transición	Hierro fundido BCh40
11	Vástago de la caja de cambios	Hierro fundido BCh40

B

Parámetros técnicos de la unidad de interruptor de límite DNOVA

B

Dimensiones y tamaños de la unidad de final de carrera DNOVA:

Parámetros técnicos de la unidad de preparación de aire DNOVA AFC2000

B

Dimensiones y tamaños de la unidad de tratamiento de aire DNOVA AFC2000:

B

Pasaportes y certificados

Ficha técnica del actuador neumático de doble efecto con resortes de retorno DNOVA DA/SA-xxx
