La válvula de bola se utiliza como válvula de cierre en sistemas de calefacción, suministro de agua, vapor, combustible y neumáticos con aire comprimido y gases neutros. Las válvulas de esta serie se pueden instalar en sistemas que transportan medios líquidos y gaseosos (agua, aceite, aceites, vapor, aire, alcoholes, glicol, etc.) que no son agresivos para los materiales de las válvulas.

Los actuadores rotativos neumáticos de doble efecto DNOVA PA-DAXXX y los actuadores rotativos neumáticos con resorte de retorno PA-SA-XXX están diseñados para la automatización del control de válvulas industriales con un par máximo de hasta 2128 Nm.

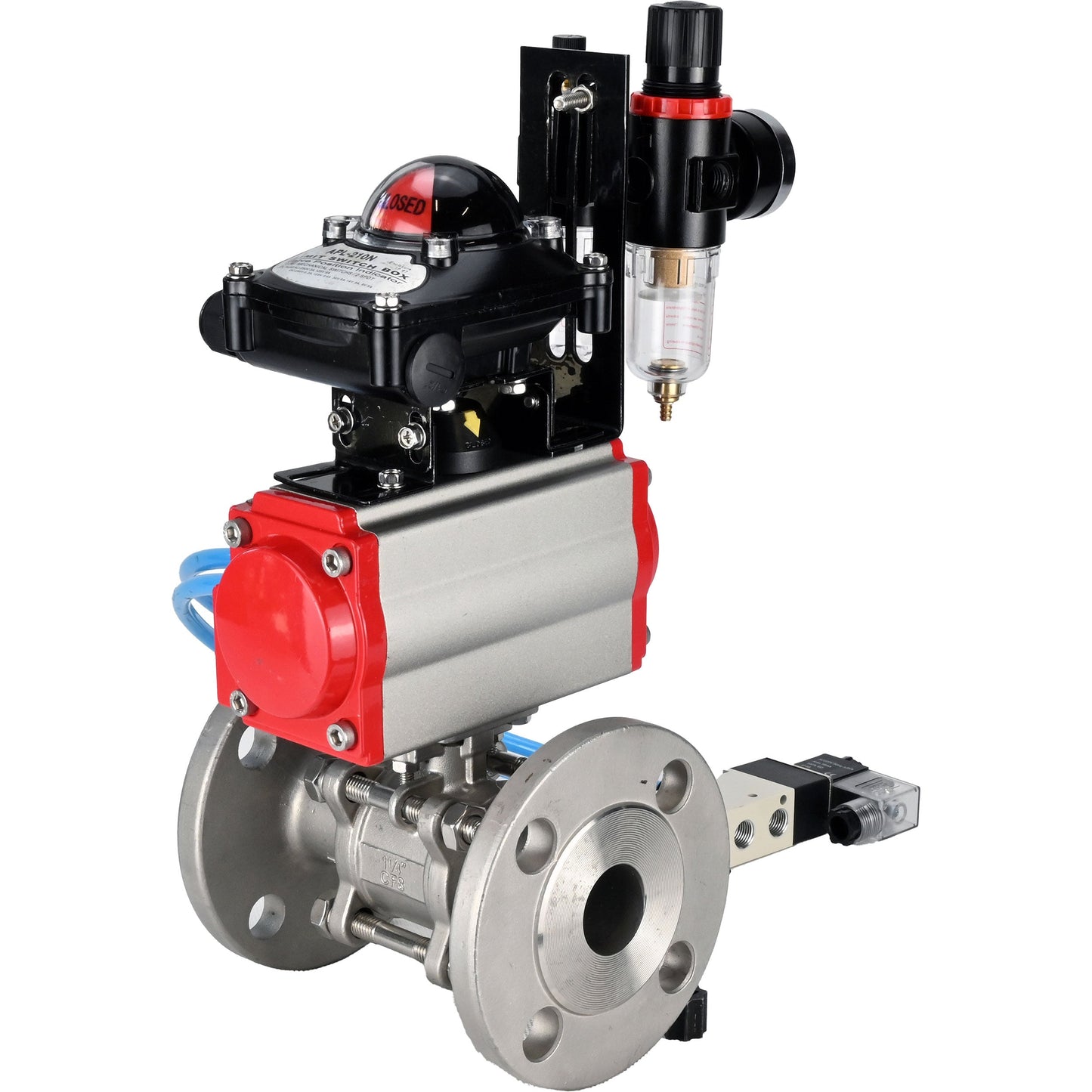

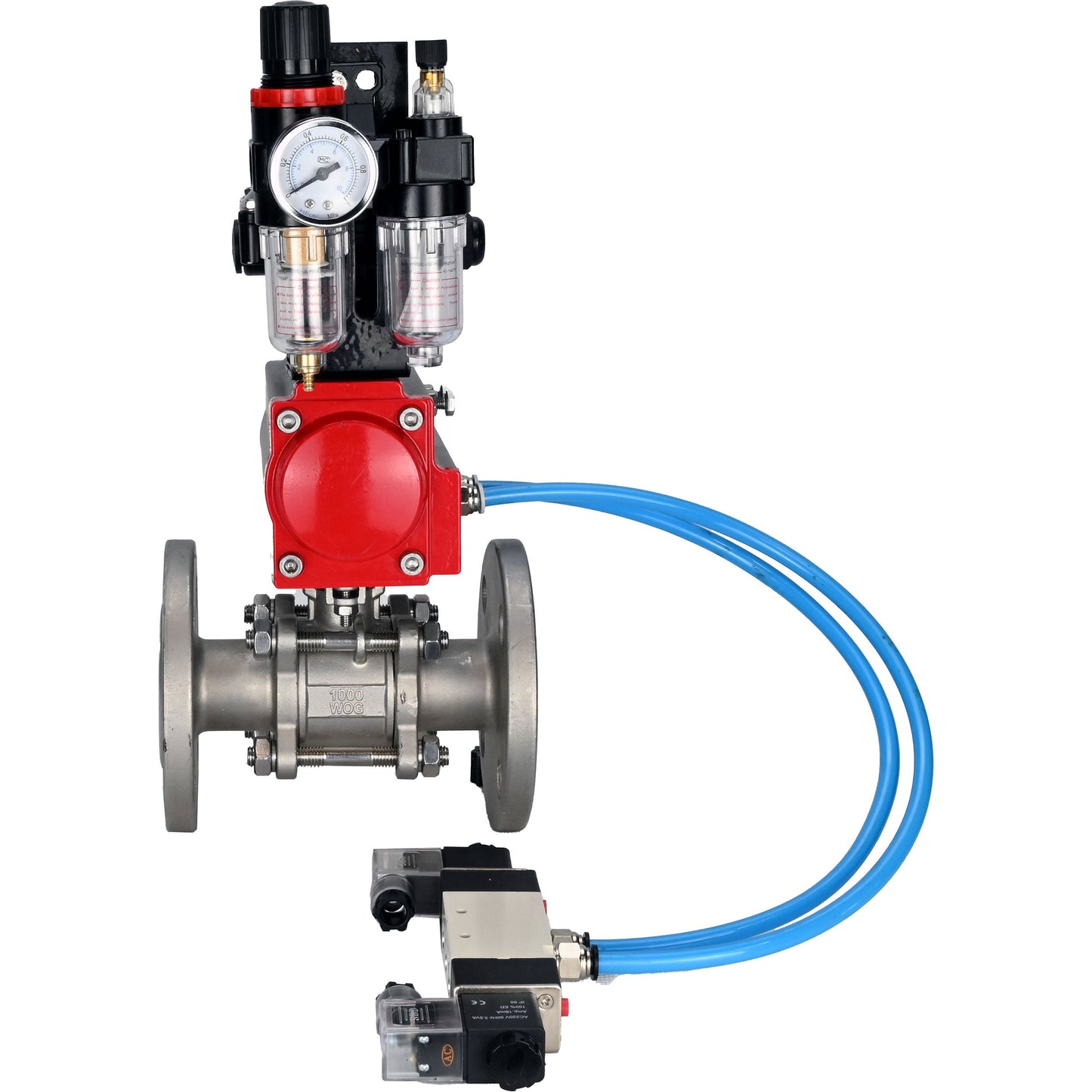

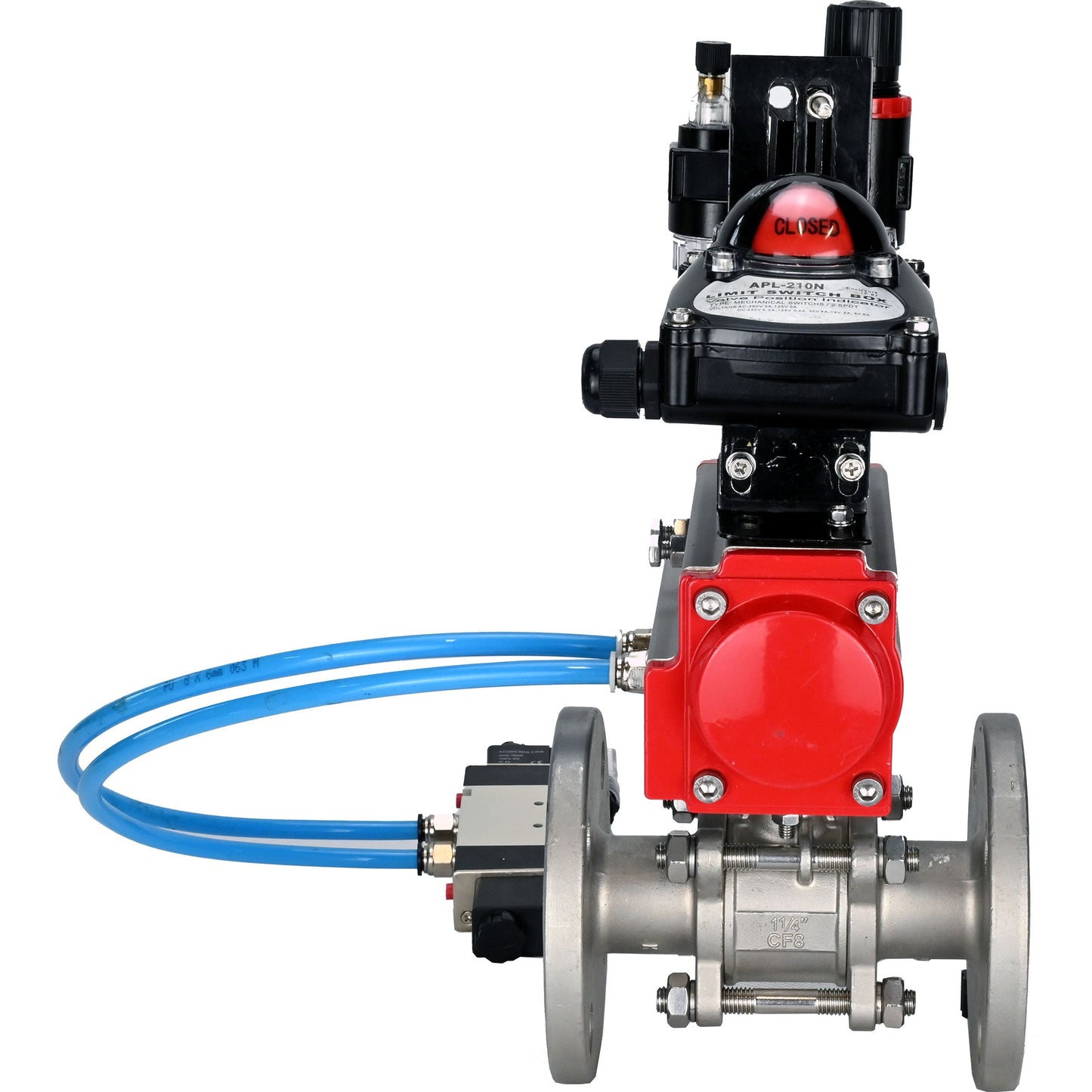

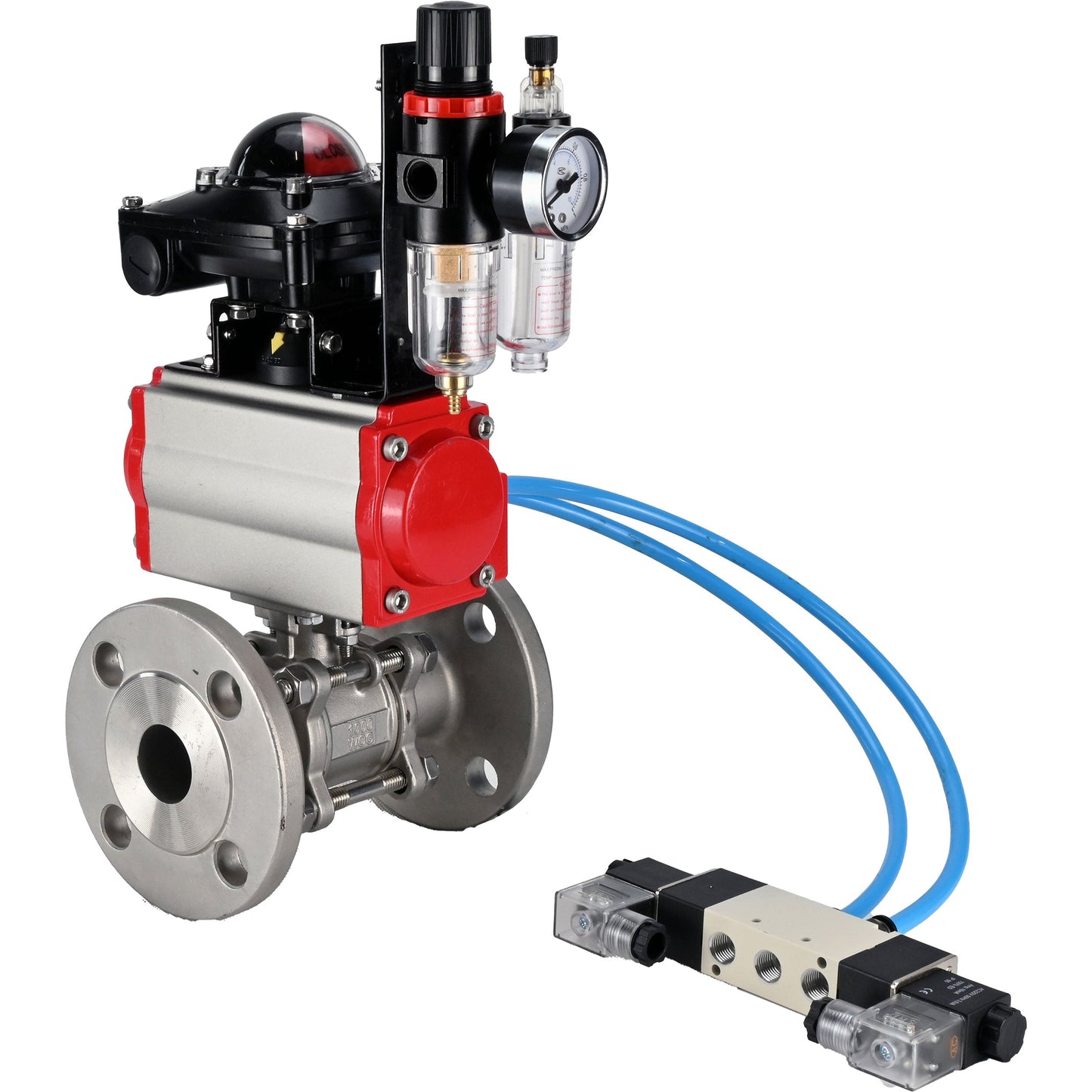

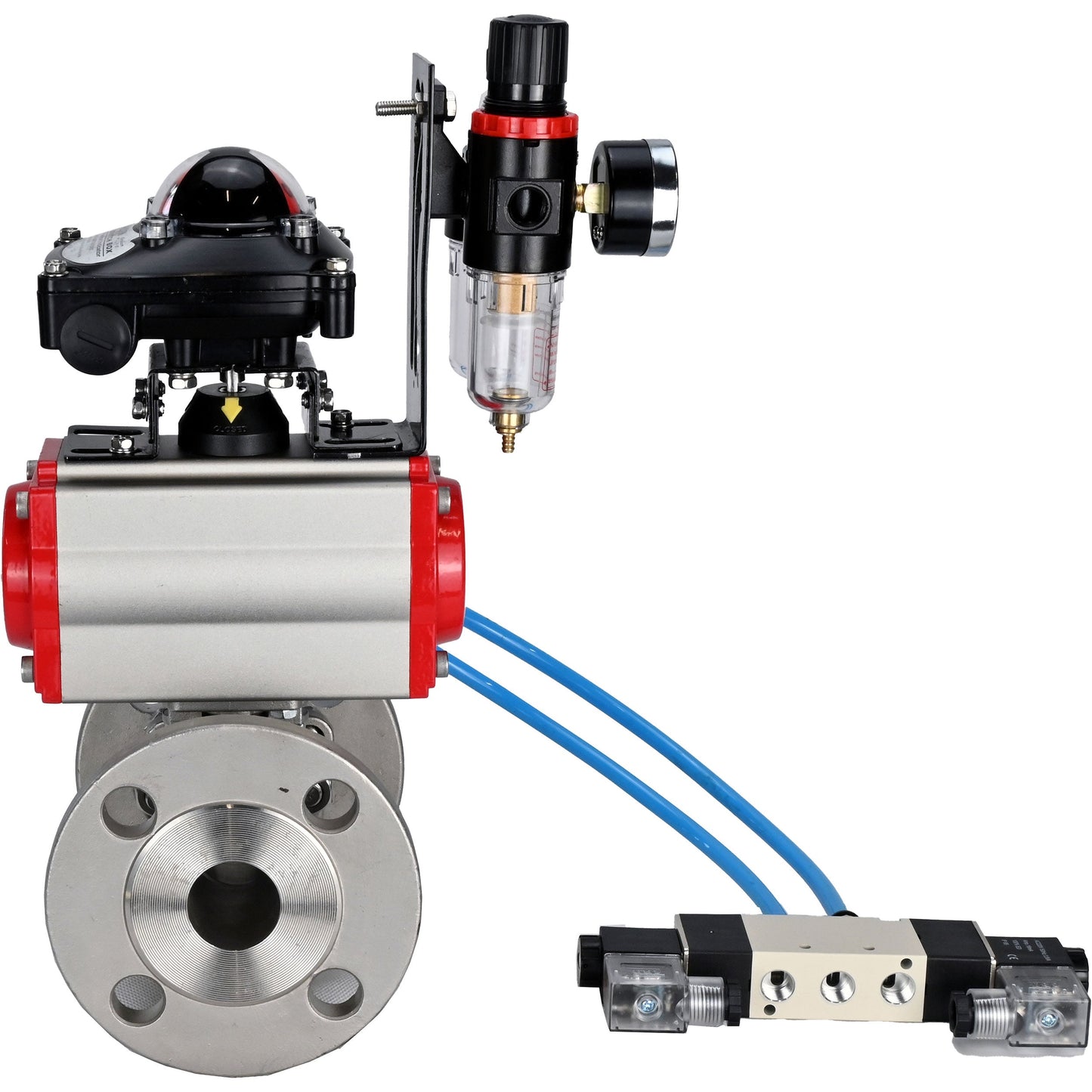

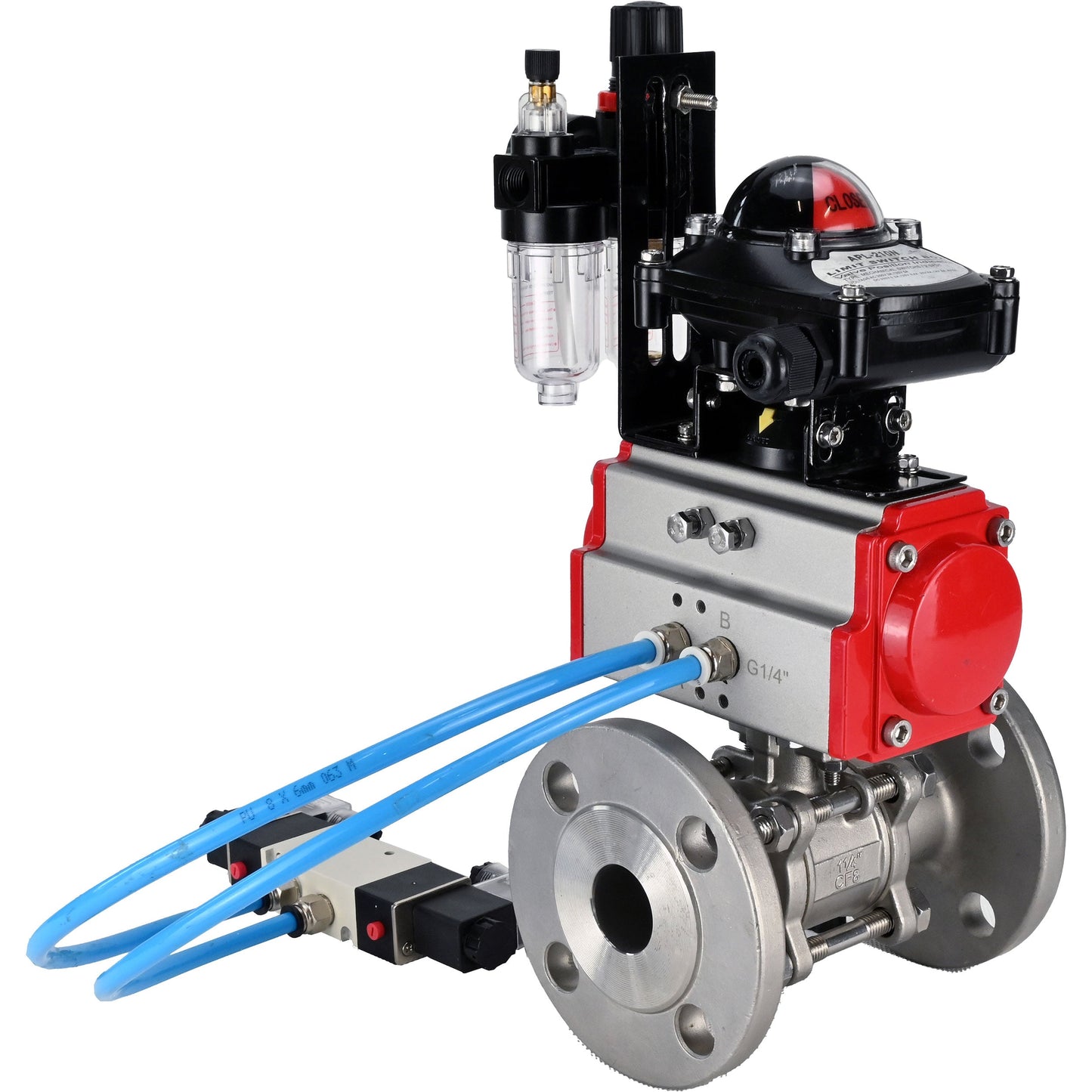

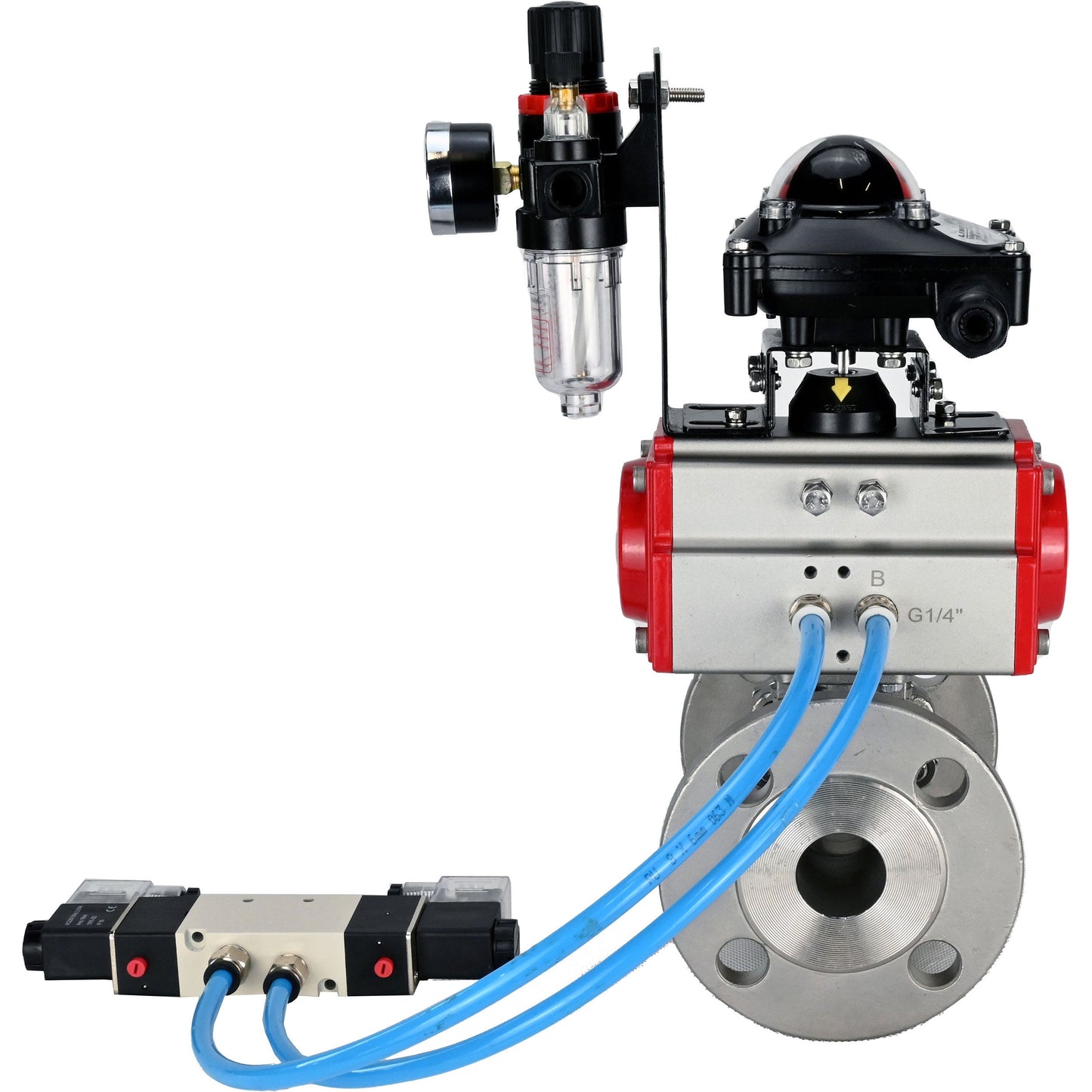

Parámetros técnicos de la válvula de bola DNOVA BV3131P(3pc)-FP-F-ISO-H 16 bar, brida de paso total de tres piezas, acero inoxidable SS304, sello - PTFE

Nombre	Valor
Temperatura de funcionamiento, В°C	-20 a 180
Solicitud	Suministro de agua, calefacción, sistemas neumáticos.
Medio de trabajo	Agua, vapor, productos derivados del petróleo, líquidos, medios neutros y gaseosos.
Conexión de tubería	Con bridas
Distribuidora de agua	No
Tipo de orificio	Paso completo
Tipo de control	Actuador neumático
Conexión	Con bridas
Actuación	Actuador neumático de doble efecto
Interruptores de límite	Sí
Distribuidor neumático	Sí
Garantía, años	1
País de fabricación	Porcelana

B

B

Dimensiones y dimensiones de válvulas de bola DNOVA BV3131P(3pc)-FP-F-ISO-H 16 bar, brida de paso total de tres piezas, acero inoxidable SS304, junta - PTFE

Dimensiones del boceto y dimensiones de la válvula de bola BV3131P(3pc)-FP-F-ISO-H 16 bar, brida de paso total de tres piezas, acero inoxidable SS304, sello - PTFE

B

B

Tabla de piezas y materiales para válvulas de bola BV3131P(3pc)-FP-F-ISO-H 16 bar, brida de paso total de tres piezas, acero inoxidable SS304, sello - PTFE

-	Nombre de la pieza	Material	Cantidad
1	Cuerpo	Acero inoxidable SS304 / SS316	1
2	Válvula de bola	Acero inoxidable S304 / S316	1
3	Tornillo	Acero inoxidable S201 / S304	4~6
4	Tuerca	Acero inoxidable S201 / S304	6~12
5	Sello	PTFE	1
6	Provenir	Acero inoxidable SS304 / SS316	1
7	Embalaje	Acero inoxidable S201 / S304	1
8	Cubrir	Acero WCB/CF8/CF8M	2
9	Anillos de asiento	PTFE	2
10	Arandela de empuje	PTFE	1

Boceto de piezas y materiales para válvulas de bola BV3131P(3pc)-FP-F-ISO-H 16 bar, brida de paso total de tres piezas, acero inoxidable SS304, sello - PTFE

B

B

Parámetros técnicos del actuador neumático DNOVA

Parámetro	Valor
Diseño	Doble efecto
Presión de funcionamiento, bar	6
Medio de trabajo	Aire comprimido filtrado o gases no agresivos, aceites
Anulación manual	No

B

B

Dimensiones y dimensiones del actuador neumático DNOVA

Modelo de actuador	DA-052	DA-065	DA-083	DA-105	DA-130
G, mm	15	15	15	25	25
Mmm	80	80	80	80	80
N, mm	30	30	30	30	30
F0, mm	34	34	34	41	62
P, mm	20	20	20	20	30
B1, mm	153	174	216	279	308
C, mm	30	36	46	55	67.5
E, mm	72	89	109	134	157
Yo	4-M5x8	4-M6x10	4-M6x10	4-M8x12	4-M8x12
K	4-M6x10	4-M8x12	4-M8x12	4-M10x16	4-M10x16
F, mm	26	26	26	26	36
A1, mm	108	125	152	189	210
Re, mm	41	46	55	64	70
Yo	11x11	14x14	17x17	22x22	22x22
H	F03	F05	F05	F07	F07
I	F05	F07	F07	F10	F10

Esquema de dimensiones y dimensiones del actuador neumático DNOVA

B

B

Tabla de piezas y materiales para actuador neumático DNOVA

-	Nombre de la pieza	Cantidad	Material	Revestimiento
1	Cuerpo	1	Aluminio extruido	Anodizado duro
2	Tapones laterales	2	Aluminio fundido	-
3	Engranaje	1	Acero inoxidable	Niquelado
4	Pistón	2	Acero/Aluminio	Oxidación / Zinc galvanizado
5	Tapones	8	Acero inoxidable	-
6	Anillo de pistón	2	NBR	-
7	Ballestas	0-12	Acero para resortes	Recubrimiento epoxi
8	Cojinete de pistón	2	Plástico de ingeniería	-
9	Anillo de pistón	2	NBR	-
10	Enchufar	2	NBR	-
11	Anillo de tope	2	Plástico de ingeniería	-
12	Anillo	1	Plástico de ingeniería	-
13	Arandela	1	Acero inoxidable	-
14	Abrazadera de resorte	2	Acero inoxidable	-
15	Indicador	1	Plástico	-
16	Carcasa del indicador	1	Plástico	-
17	Cojinete	1	Plástico de ingeniería	-
18	Leva	1	Acero	Oxidación / Zinc galvanizado
19	Cojinete	1	NBR	-
20	Cojinete	1	Plástico de ingeniería	-
21	Cojinete	1	Plástico de ingeniería	-
22	Junta tórica	2	NBR	-
23	Junta tórica	2	NBR	-
24	Cojinete	2	Acero inoxidable	-
25	Tuerca de ajuste	2	Acero inoxidable	-
26	Tornillo de ajuste	2	Acero inoxidable	-
27	Cojinete	2	Aluminio	-

Esquema de partes y materiales del actuador neumático DNOVA

B

B

Parámetros técnicos de la válvula neumática DNOVA 4V320-10 220V

Nombre	Valor
Tipo de distribuidor neumático	Tipo carrete
Presión de funcionamiento, bar	1,5 g·8
Tensión de alimentación, V	220 V
Consumo de energía, VA	4.5
Tipo de control	Electromagnético de doble cara
Frecuencia de actuación, ciclos/seg	5

B

B

Dimensiones y dimensiones de la válvula de control direccional neumática DNOVA 4V320-10 220V

Parámetro	Valor (mm)
A	71.9
B	45
do	94.4
D	27
mi	69
F	40
I	24
K	40
Yo	188.8
METRO	69.4
norte	50
Oh	83.4
PAG	22
S	20
T	6.5
Tú	2.4
H	82.4

Esquema de dimensiones y dimensiones de la válvula neumática DNOVA 4V320-10 220V

B

B

Parámetros técnicos de las unidades de interruptores de límite DNOVA APL-210N

Parámetro	Valor
Modelo de bloque de interruptor de límite	APL-210N
Temperatura ambiente, В°C	de -40 a 80
Vida útil, años	10

B

B

B

Dimensiones y dimensiones de las unidades de interruptores de límite DNOVA APL-210N

Dimensiones y dimensiones de la unidad de tratamiento de aire DNOVA AFC2000

Parámetro	Valor
Modelo	AFC2000
A, mm	162
B, mm	88
C, mm	139
Re, mm	31
E, mm	53.5
F, mm	12
G, mm	8
Mmm	7
Yo, mm	13.3
J, mm	39
K, mm	5
Largo, mm	40
Mmm	32
N, mm	53
Oh, mm	29
P, mm	6
R, mm	41.5

Esquema de dimensiones y dimensiones de la unidad de tratamiento de aire DNOVA AFC2000

B

Pasaportes y certificados

Ficha técnica del actuador neumático de doble efecto con resortes de retorno DNOVA DA/SA-xxx

B

B

B
