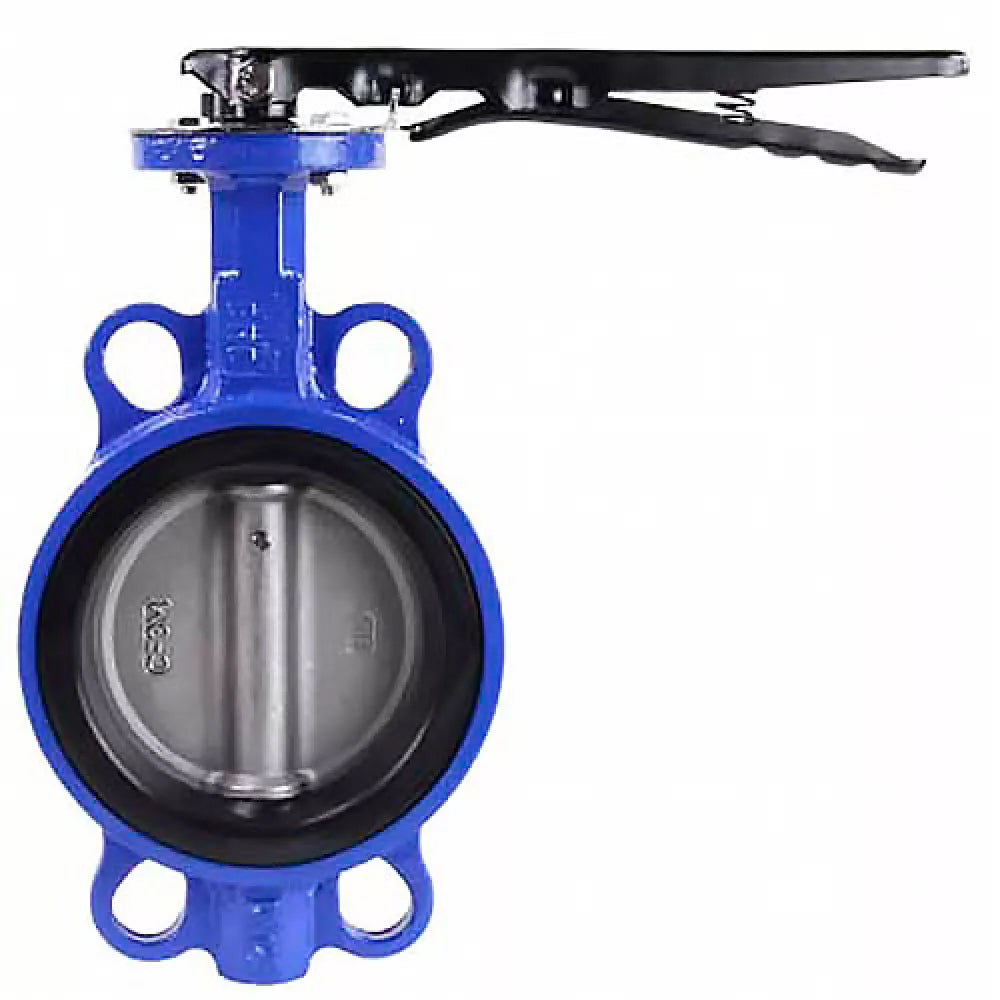

La vanne papillon WBV1632E-2W-Fb est conçue pour être utilisée comme vanne d'arrêt ou de régulation pour le contrôle du débit dans les systèmes d'alimentation en chaleur, les systèmes d'approvisionnement en eau, les processus technologiques des industries des aliments, des produits chimiques, du pétrole et du gaz, des pâtes et papiers et d'autres industries. Principe de fonctionnement : Les vannes sont ouvertes et fermées en tournant le disque par 90°. L'ouverture est effectuée en tournant la poignée dans le sens contraire des aiguilles d'une montre, en se fermant dans le sens des aiguilles d'une montre.
Dimensions et dimensions de l'installation de la vanne papillon d'eau DNOVA WBV1632E-2W-Fb, matériau du corps - fonte QT450, matériau du disque - acier inoxydable AISI 316, joint - EPDM, poignée:
| Diamètre | L | H | H1 | D2 | D1 | n-d |
| DN40 | 43 | 147 | 70 | 92 | 125 | 4- Ø23 |
| DN50 | 43 | 147 | 70 | 92 | 125 | 4- Ø23 |
| DN65 | 46 | 155 | 76 | 110 | 145 | 4- Ø23 |
| DN80 | 46 | 164 | 92 | 121 | 160 | 8- Ø20 |
| DN100 | 52 | 175 | 106 | 153 | 180 | 4- Ø23 |
| DN125 | 56 | 194 | 119 | 176 | 210 | 4- Ø23 |
| DN150 | 56 | 206 | 132 | 207 | 240 | 4- Ø25 |
| DN200 | 60 | 237 | 162 | 259 | 295 | 4- Ø25 |
| DN250 | 68 | 282 | 200 | 316 | 355 | 4-Ø28 |
| DN300 | 78 | 311 | 225 | 370 | 410 | 4-Ø28 |
Pièces et matériaux de vanne papillon pour l’eau DNOVA WBV1632E-2W-Fb, matériau du corps - fonte QT450, matériau du disque - acier inoxydable AISI 316, joint - EPDM, levier:
| № | Désignation de la pièce | Matériau |
| 1 | Corps | fonte QT450 |
| 2 | Disque | acier inoxydable 316L |
| 3 | Joint du siège | EPDM + matériau résistant à l'usure (silicone+graphite) |
| 4 | Tige | Acier 2Cr13 |
- Pays d’origine
- Chine
- Matériau du corps
- fonte QT450
- Température maximale admissible
- 110 °C
- Type de raccordement
- À brides compactes
- Type de commande
- Levier
- Pression nominale
- 16 bar
- Type de joint
- EPDM
- Matériau du disque
- acier inoxydable AISI 316
