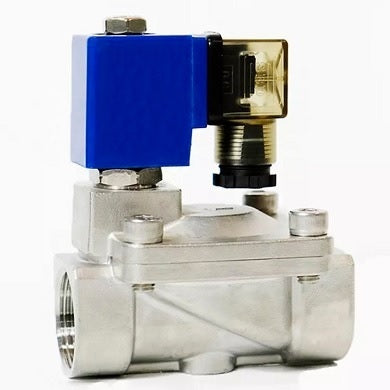

Une vanne solénoïde est un dispositif spécialisé conçu pour contrôler facilement le débit d'un fluide de travail. Ce processus se produit dans une conduite sous pression.
Dans une vanne à solénoïde normalement ouverte, jusqu'à ce que la tension de contrôle soit appliquée, la vanne est ouverte et le fluide de travail s'écoule sans entrave.
Dimensions hors tout et cotes de montage de électromagnétique vannes DNOVA DHD31-NO-S EPDM G 0543 24V, matériau du corps - acier inoxydable AISI 316, joint - EPDM
| DN | Diamètre du passage, en pouces | Diamètre du trou, mm | A | B | C | H1 | L1 | K | bobine tige diamètre, mm | Poids de laiton, kg | Poids de acier, kg |
| 10 | 3/8" | 13 | 66 | 48 | 124 | 42.3 | 39 | 30 | 15 | 1.22 | 1.22 |
| 15 | 1/2" | 13 | 66 | 48 | 124 | 42.3 | 39 | 30 | 15 | 1.20 | 1.20 |
| 20 | 3/4" | 20 | 75 | 58 | 130 | 42.3 | 39 | 30 | 15 | 1.35 | 1.35 |
| 25 | 1" | 25 | 96 | 70 | 143 | 42.3 | 39 | 30 | 15 | 1.60 | 1.50 |
| 32 | 1 1/4" | 32 | 131 | 96 | 158 | 42.3 | 39 | 30 | 15 | 2.95 | 2.85 |
| 40 | 1 1/2" | 40 | 131 | 96 | 158 | 42.3 | 39 | 30 | 15 | 2.85 | 2.75 |
| 50 | 2" | 50 | 165 | 120 | 179 | 42.3 | 39 | 30 | 15 | 4.60 | 4.40 |
Schéma de électromagnétique vanne DNOVA DHD31-NO-S EPDM G 0543 24V, matériau du corps - acier inoxydable AISI 316, joint - EPDM
- Matériau du corps
- acier inoxydable AISI 316
- Température maximale admissible
- 120 °C
- Type de raccordement
- fileté G (BSPP), ISO 228
- Fluide
- eau, air et Fluide liquide
- Applications
- Systèmes de chauffage, Systèmes d’irrigation et Systèmes de ventilation
- Pression nominale
- 13 bar
- Type de joint
- EPDM
- Matériau de l’obturateur
- EPDM
- Type d’électrovanne
- normalement ouverte
- Principe de fonctionnement de l’électrovanne
- à action indirecte
- Tension
- 24V DC
