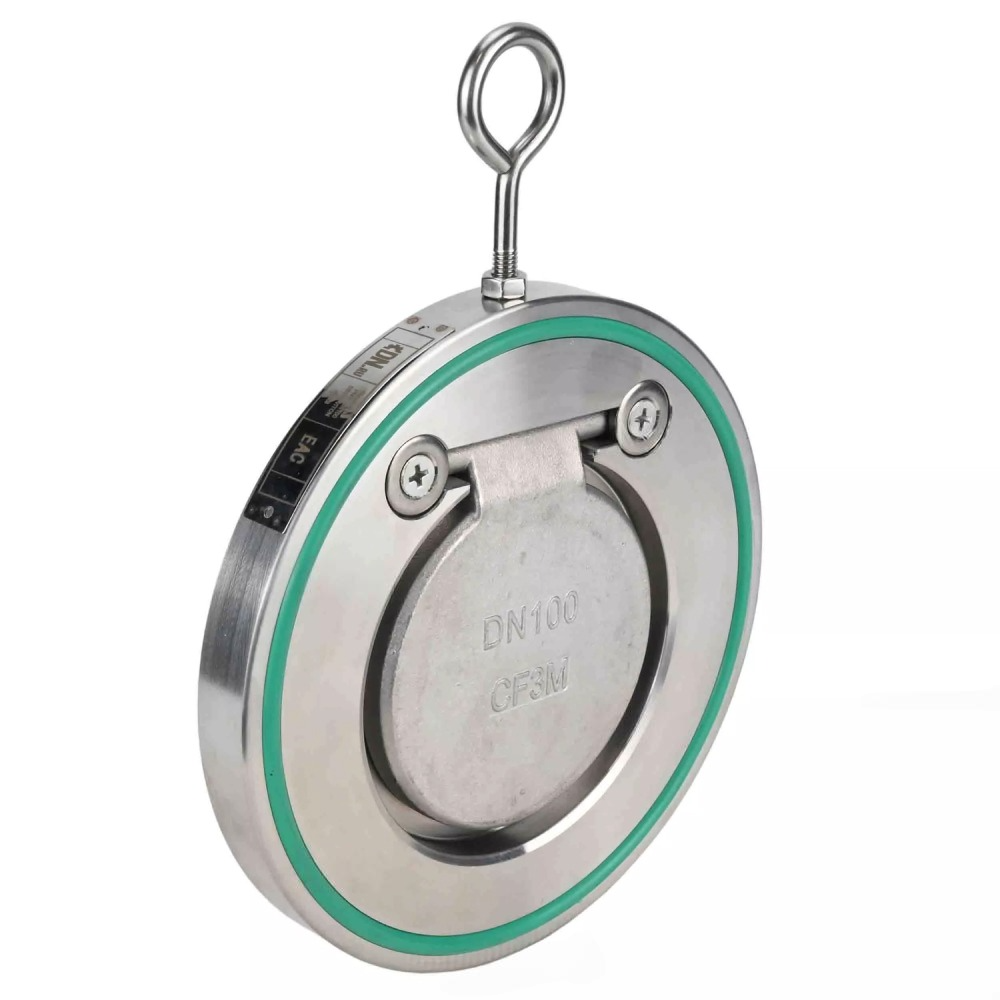

La vanne de contrôle lobe à feuille unique est conçue pour empêcher le renversement de la direction du flux moyen de travail dans la conduite. Principe de travail. Sous l'action du flux direct du milieu de travail, le volet de verrouillage s'élève, ouvrant l'ouverture du passage. Lorsque la pression diminue, le poids mort du rabat le retourne à sa position initiale, en fermant l'ouverture du passage et en empêchant l'écoulement du milieu dans la direction opposée.
OOverall et dimensions d'installation Vannes à simple feuille VCL1-3232V-Fb, matériau de carrosserie - acier inoxydable A316, matériau de disque - acier inoxydable A316, joint - Viton, type de bride compacte:
| Modèle | D, mm | D1, mm | L, mm |
| DN40 | 90 | 22 | 14 |
| DN50 | 104 | 25 | 16 |
| DN65 | 125 | 37 | 16 |
| DN80 | 140 | 46 | 16 |
| DN100 | 162 | 71 | 17 |
| DN125 | 186 | 95 | 19 |
| DN150 | 221 | 114 | 20 |
| DN200 | 270 | 140 | 27 |
| DN250 | 330 | 188 | 29 |
| DN300 | 381 | 216 | 38 |
| DN350 | 444 | 263 | 38 |
| DN400 | 491 | 305 | 44 |
Matériaux Matériaux Vannes à simple feuille VCL1-3232V-Fb, Matériau du corps - acier inoxydable A316, Matériau du disque - acier inoxydable A316, joint - Viton, bride compacte:
| № | Désignation de la pièce | Matériau |
| 1 | Corps | acier inoxydable 316 |
| 2 | Disque | acier inoxydable 316 |
| 3 | joint | Viton |
| 4 | Vis | acier inoxydable 304 |
| 5 | Crochet de montage | acier inoxydable 304 |
- Pays d’origine
- Chine
- Matériau du corps
- acier inoxydable A316
- Température maximale admissible
- 170 °C
- Type de raccordement
- À brides compactes
- Fluide
- eau et Environnement agressif
- Applications
- Approvisionnement en eau
- Pression nominale
- 16 bar
- Type de joint
- Viton
- Matériau de l’obturateur
- acier inoxydable A316
Le coût et le délai de livraison de votre commande dépendent de plusieurs facteurs, dont le produit spécifique que vous commandez, la quantité et le pays de destination. Chaque produit peut avoir des délais de fabrication et des exigences d'expédition différents, ce qui peut affecter le calendrier de livraison global.
Pour obtenir les informations les plus précises et les plus à jour sur les coûts de livraison et les délais, nous vous recommandons de contacter nos directeurs commerciaux. Ils seront heureux de vous fournir un devis détaillé et un délai de livraison estimé en fonction de vos besoins spécifiques.
N'hésitez pas à nous contacter pour toute question ou assistance concernant votre commande.
