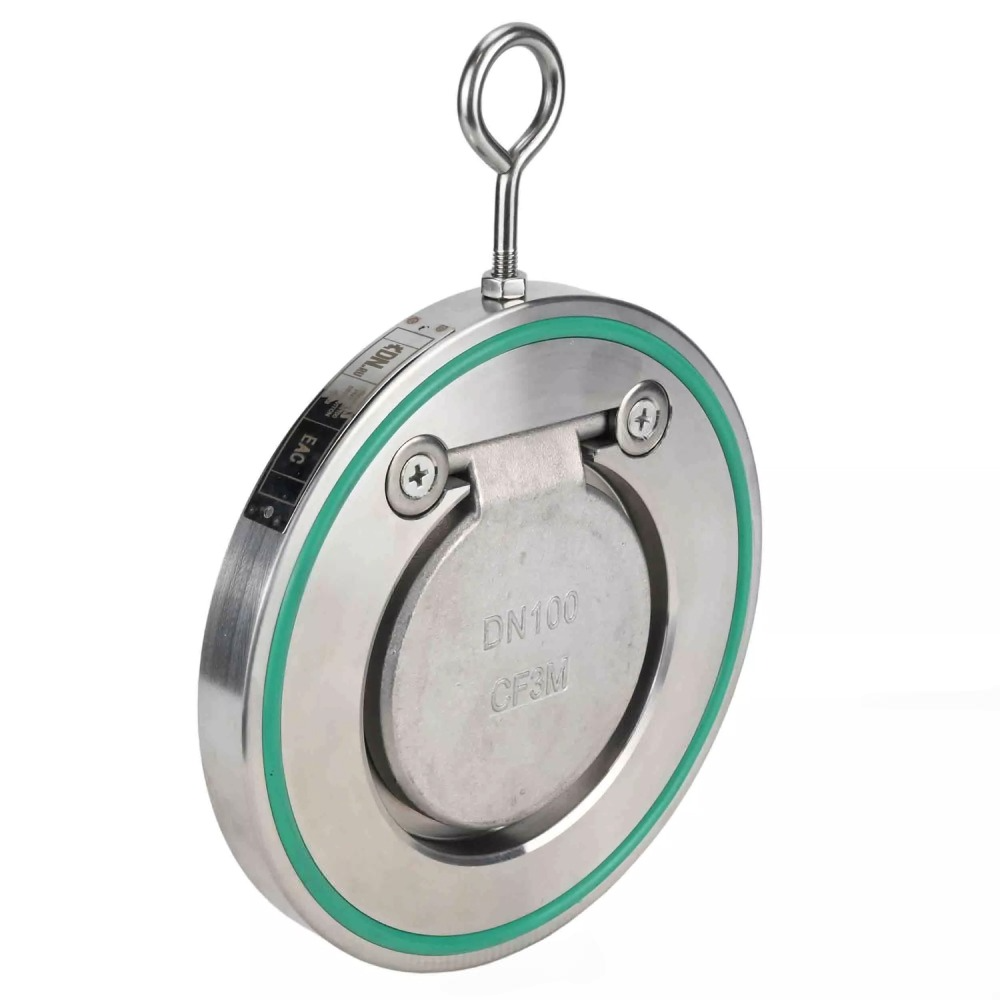

Vanne de contrôle de lobe à feuille unique VCL1-3131V-Fb

SKU D100-03657
Prix habituel $15.23 USD
Prix habituel Prix promotionnel $15.23 USD
Promotion Épuisé
Taxes incluses. Frais d'expédition calculés à l'étape de paiement.
Request a quote
Afficher tous les détails

The number that matters

Nominal pressure

40bar

The pressure class of the valve body at 20 °C. Working limits depend on the medium and its temperature.

Applications

Media and industries

  • Eau
  • Environnement agressif
  • Approvisionnement en eau

La vanne de contrôle lobe à feuille unique est conçue pour empêcher le renversement de la direction du flux moyen de travail dans la conduite. Principe de travail. Sous l'action du flux direct du milieu de travail, le volet de verrouillage s'élève, ouvrant l'ouverture du passage. Lorsque la pression diminue, le poids mort du rabat le retourne à sa position initiale, en fermant l'ouverture du passage et en empêchant l'écoulement du milieu dans la direction opposée.

Dimensions et dimensions d'installation Vannes à simple feuille VCL1-3131V-Fb, Matériau du corps - acier inoxydable AISI 304, Matériau du disque - acier inoxydable AISI 304, étanchéité - Viton, bride compacte:

Modèle D, mm D1, mm L, mm
DN40 90 19 15
DN50 109 25 15.5
DN65 129 40 16
DN80 144 46 17
DN100 170 68 19
DN125 196 83 19
DN150 226 104 19
DN200 292 150 25
DN250 329 188 29
DN300 384 216 38
DN350 444 263 44
DN400 495 305 51

Matériaux Vannes à simple feuille VCL1-3131V-Fb, Matériau du corps - acier inoxydable AISI 304, Matériau du disque - acier inoxydable AISI 304, étanchéité - Viton, bride compacte:

№ Désignation de la pièce Matériau
1 Corps acier inoxydable 304
2 Disque acier inoxydable 304
3 joint Viton
4 Vis acier inoxydable 304
5 Crochet de montage acier inoxydable 304

Pays d’origine
Chine
Matériau du corps
acier inoxydable AISI 304
Température maximale admissible
170 °C
Type de raccordement
À brides compactes
Fluide
eau et Environnement agressif
Applications
Approvisionnement en eau
Pression nominale
40 bar
Type de joint
Viton
Matériau de l’obturateur
acier inoxydable AISI 304
