Parts

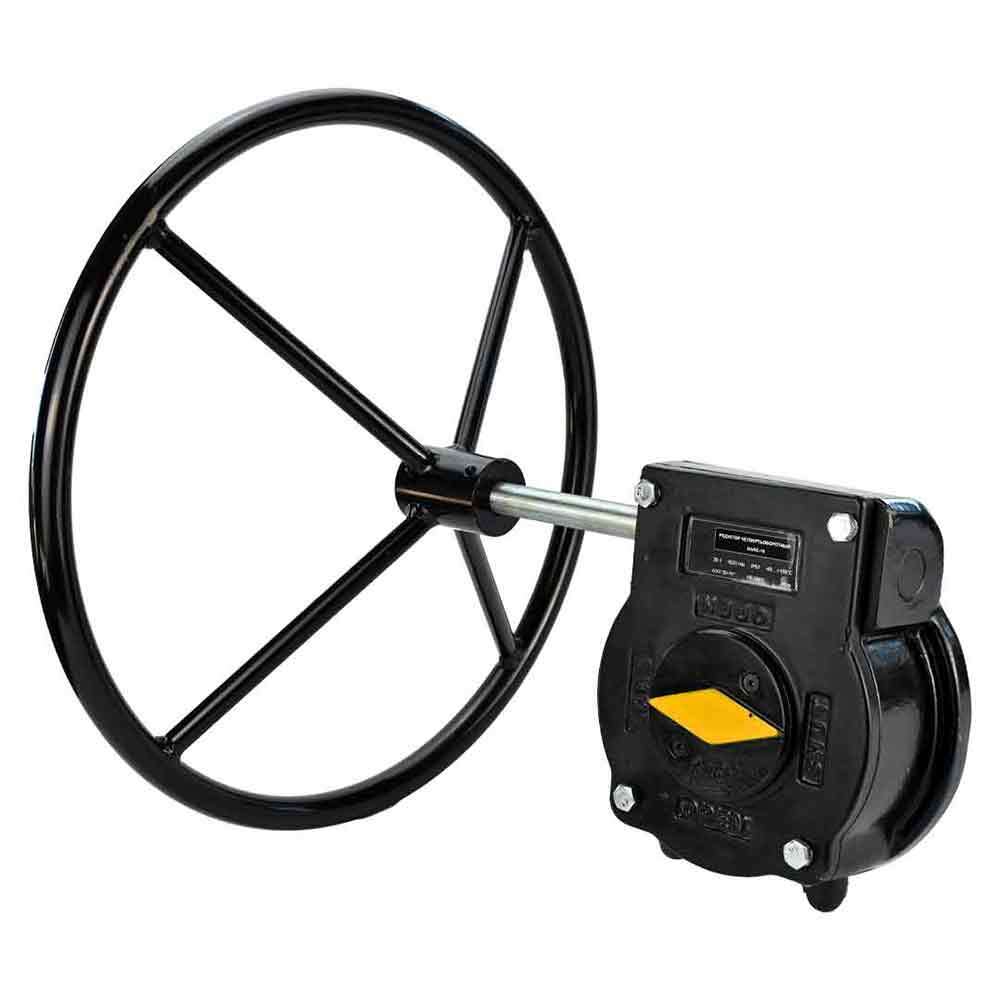

Réducteur quart de tour

SKU D240-01059
Prix habituel $87.84 USD
Prix habituel Prix promotionnel $87.84 USD
Promotion Épuisé
Taxes incluses. Frais d'expédition calculés à l'étape de paiement.
Request a quote
Afficher tous les détails

The number that matters

Nominal pressure

16bar

The pressure class of the valve body at 20 °C. Working limits depend on the medium and its temperature.

Une boîte de transmission à quart de tour est un dispositif mécanique conçu pour fournir une rotation 90-degree (ou un quart de tour) à un arbre d'entrée, convertissant le mouvement rotatif en une direction angulaire différente. Ces boîtes de vitesses sont couramment utilisées dans diverses applications industrielles, comme l'automatisation des vannes, où un mouvement de quart de tour est nécessaire pour contrôler le débit des fluides ou des gaz. Ils sont des composants essentiels dans les systèmes où un mouvement de rotation précis et contrôlé est nécessaire. Les boîtes de vitesses à demi-tour sont disponibles dans différents types, tels que les engrenages à vers, les engrenages à biseau ou les configurations de engrenages à hélice, chacune adaptée à des applications spécifiques en fonction de leurs exigences de conception et d'efficacité.

Dimensions de montage et dimensions de la boîte de vitesses DNOVA HARC, matériau de carrosserie - alliage d'aluminium

Modèle HARC 11 HARC 10
Rapport de réduction 38:1 55:1
couple, Nm 1620 2640
d, mm 50 50
Poids, kg 19.9 26.4
D, mm 200 285
D1 (ISO5211) 140 140
Nombre et taille des trous de boulon 4-M16 4-M20
S, mm 36 42
L, mm 226 258
L1, mm 100 110
L2, mm 86 105
H, mm 93 102
H1, mm 42 48
d1, mm 20 20
L3, mm 381 402
W, mm 600 600

Nombre et taille des trous de boulon DNOVA HARC, matériau du corps - alliage d'aluminium

Pays d’origine
Chine
Matériau du corps
alliage d’aluminium
Température maximale admissible
120 °C
Type de raccordement
À brides
Pression nominale
16 bar
Type de joint
PTFE
Couple
1620 Nm
Carré d’entraînement
42x42 mm
Type de bride ISO
F14
