Le actionneur électrique multi-tours est conçu pour automatiser la commande des vannes industrielles et déterminer la position de la vanne d'arrêt.
Le actionneur électrique fonctionne en convertissant un signal électrique du dispositif de commande en mouvement rotatif de l'arbre de sortie.

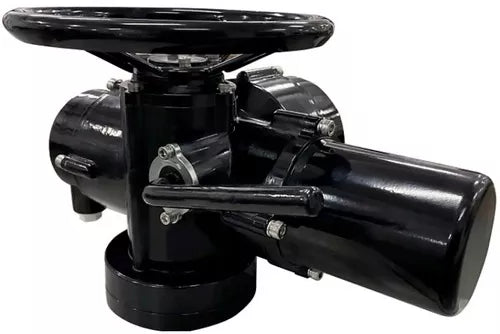

Caractéristiques techniques de actionneurs électriques multitours DNOVA MT-N-xM-O2-380VAC-U1 380V à cinq cames, couple 50-900 Nm
| Désignation | Valeur |
| Marque de la commande électrique | DNOVA |
| actionneur électrique type | multitours |
| Puissance tension | 380V |
| Température ambiante, °C | -30 à 70 |
| Indice de protection du boîtier, IP | 67 |
| Commande manuelle de secours | volant |
| Protection contre les explosions | non |
Dimensions et cotes de montage de actionneurs électriques multitours DNOVA MT-N-xM-O2-380VAC-U1 380V à cinq cames, couple 50-900 Nm
| Modèle | 005M | 010M | 015M | 020M | 030M | 045M | 060M | 090M |
| W, mm | 334 | 334 | 334 | 365 | 365 | 433 | 433 | 587 |
| H, mm | 258 | 258 | 258 | 290 | 290 | 337 | 337 | 352 |
| L, mm | 411 | 411 | 411 | 470 | 470 | 564 | 564 | 637 |
| DxD, mm | 100x100 | 100x100 | 100x100 | 122x122 | 122x122 | 200x200 | 200x200 | 200x200 |
| D1, mm | 104 | 104 | 104 | 135 | 135 | 220 | 220 | 220 |
| D2, mm | 70 | 70 | 70 | 108 | 108 | 155 | 155 | 155 |
| d1, mm | 32 | 32 | 32 | 45 | 45 | 70 | 70 | 70 |
| d2, mm | 44 | 44 | 44 | 57 | 57 | 84 | 84 | 84 |
| f, mm | 8 | 8 | 8 | 15 | 15 | 22 | 22 | 22 |
| h, mm | 5 | 5 | 5 | 8 | 8 | 11 | 11 | 11 |
| h1, mm | 3 | 3 | 3 | 7 | 7 | 11 | 11 | 11 |
| h2, mm | 18 | 18 | 18 | 22 | 22 | 28 | 28 | 28 |
| 4–M | 4–M12 | 4–M12 | 4–M12 | 4–M12 | 4–M12 | 4–M20 | 4–M20 | 4–M20 |
Schéma des entraînements électriques multi-tours DNOVA MT-N-xM-O2-380VAC-U1 380V cinq caméras, couple 50-900 Nm
| № | Désignation |
| 1 | Moteur électrique |
| 2 | Motoréducteur |
| 3 | Réducteur à vis sans fin |
| 4 | Vis sans fin |
| 5 | Levier |
| 6 | Mécanisme de couple |
| 7 | Jeu de rondelles Belleville |
| 8 | Indicateur d'ouverture |
| 9 | Mécanisme de mouvement |
| 10 | sortie Arbre |
| 11 | Réducteur à vis sans fin |
| 12 | Engrenage conique |
