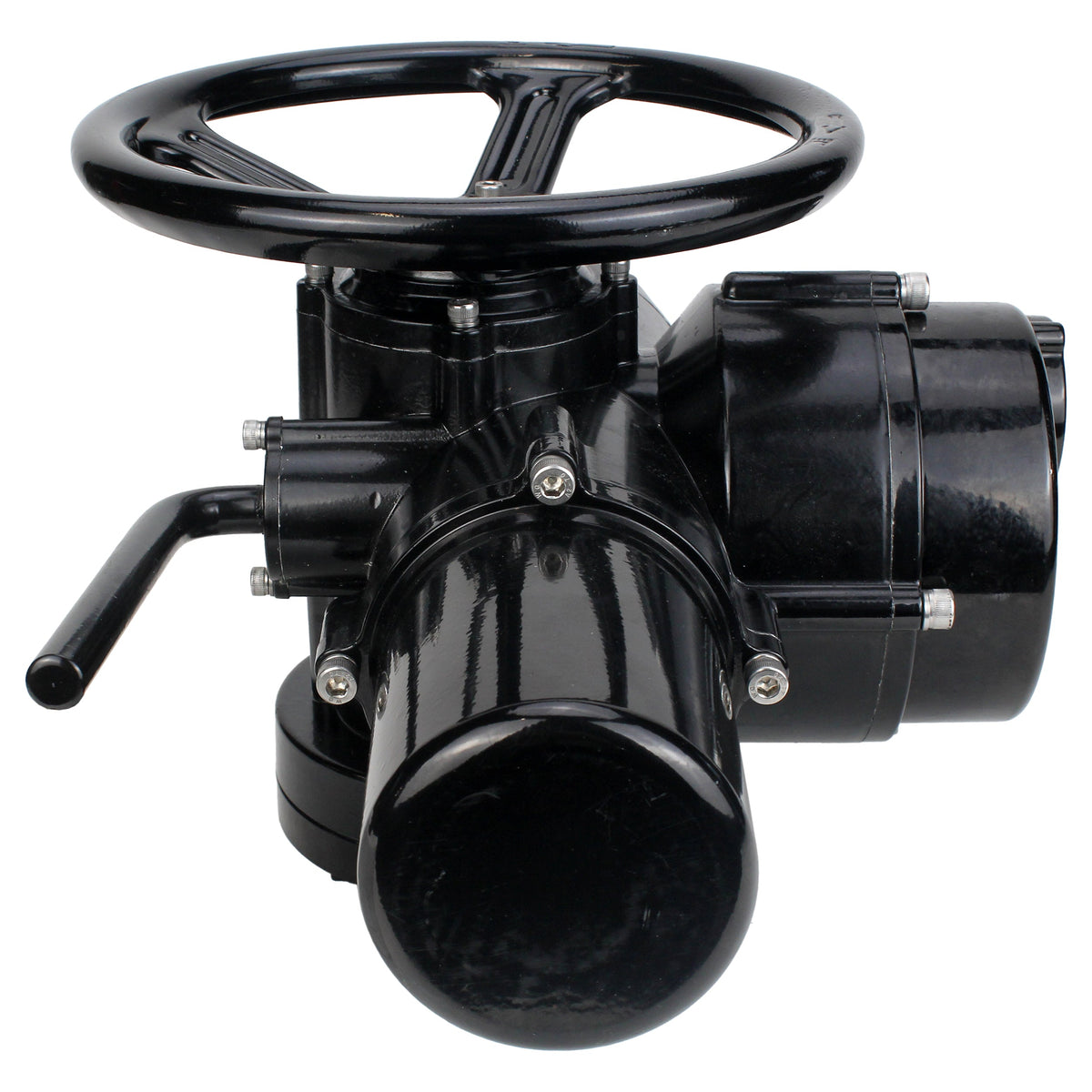

Actionneurs électriques multitours DNOVA MT-N-xM-O2-220VAC-U1 220V à cinq cames

$269.30 USD
$269.30 USD
Promotion Épuisé
Taxes incluses. Frais d'expédition calculés à l'étape de paiement.
Afficher tous les détails

Le actionneur électrique multi-tours est conçu pour automatiser la commande des vannes industrielles et déterminer la position de la vanne d'arrêt.

Le actionneur électrique fonctionne en convertissant un signal électrique du dispositif de commande en mouvement rotatif de l'arbre de sortie.





Caractéristiques techniques de actionneurs électriques multitours DNOVA MT-N-xM-O2-220VAC-U1 380V à cinq cames

Désignation Valeur
Marque de la commande électrique DNOVA
actionneur électrique type multitours
Puissance tension 220V
Température ambiante, °C -30 à 70
Indice de protection du boîtier, IP 67
Commande manuelle de secours volant
Protection contre les explosions non







Dimensions et cotes de montage de actionneurs électriques multitours DNOVA MT-N-xM-O2-220VAC-U1 220V à cinq cames

Modèle 005M 010M 015M 020M 030M 045M 060M 090M
W, mm 334 334 334 365 365 433 433 587
H, mm 258 258 258 290 290 337 337 352
L, mm 411 411 411 470 470 564 564 637
DxD, mm 100x100 100x100 100x100 122x122 122x122 200x200 200x200 200x200
D1, mm 104 104 104 135 135 220 220 220
D2, mm 70 70 70 108 108 155 155 155
d1, mm 32 32 32 45 45 70 70 70
d2, mm 44 44 44 57 57 84 84 84
f, mm 8 8 8 15 15 22 22 22
h, mm 5 5 5 8 8 11 11 11
h1, mm 3 3 3 7 7 11 11 11
h2, mm 18 18 18 22 22 28 28 28
4–M 4–M12 4–M12 4–M12 4–M12 4–M12 4–M20 4–M20 4–M20
Croquis des dimensions et des dimensions globales des disques électriques multi-tours DNOVA MT-N-xM-O2-220VAC-U1 220V à cinq caméras







Diagramme schématique des disques électriques multi-tours DNOVA MT-N-xM-O2-220VAC-U1 220V à cinq caméras

№ Désignation
1 Moteur électrique
2 Motoréducteur
3 Réducteur à vis sans fin
4 Vis sans fin
5 Levier
6 Mécanisme de couple
7 Jeu de rondelles Belleville
8 Indicateur d'ouverture
9 Mécanisme de mouvement
10 sortie Arbre
11 Réducteur à vis sans fin
12 Engrenage conique
Croquis du schéma de circuit des disques électriques multi-tours DNOVA MT-N-xM-O2-220VAC-U1 220V à cinq caméras
Variante Total des variantes Quantité Prix Total des variantes
005EM 50 NmD300-05844
005EM 50 NmD300-05844
$269.30/pièce		 $0.00
$269.30/pièce $0.00
010EM 100 NmD300-05845
010EM 100 NmD300-05845
$278.33/pièce		 $0.00
$278.33/pièce $0.00
015EM 150 NmD300-05846
015EM 150 NmD300-05846
$288.19/pièce		 $0.00
$288.19/pièce $0.00
020EM 200 NmD300-05847
020EM 200 NmD300-05847
$297.21/pièce		 $0.00
$297.21/pièce $0.00
030EM 300 NmD300-05848
030EM 300 NmD300-05848
$307.07/pièce		 $0.00
$307.07/pièce $0.00
