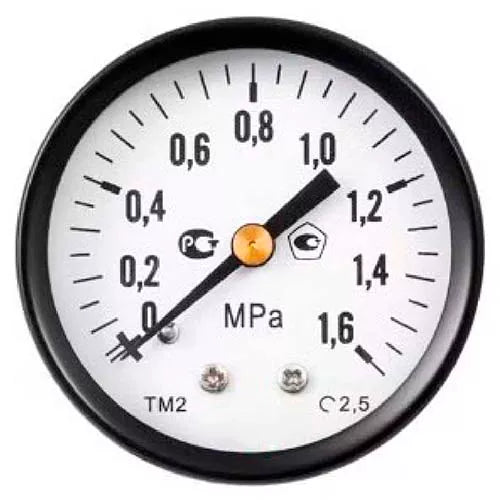

Le manomètre axial est conçu pour mesurer la surpression des milieux non crystallisants, non agressifs aux alliages de cuivre. Le principe de fonctionnement des jauges est basé sur la dépendance de la déformation de l'élément de détection à la pression mesurée. Un tube Bourdon est utilisé comme un élément de détection. Sous l'influence de la pression mesurée, l'extrémité libre du tube est déplacée par un mécanisme spécial et tourne la flèche du manomètre.
Dimensions des manomètres axiaux techniques généraux DNOVA MO-411-A1.5, plastique, classe de précision - 1.5
| Modèle | Dimension | G | |||||
| D1 | D2 | b | b1 | e | S | ||
| 63 mm (0-0.6 MPa) | 64 | 62 | 32 | 49 | 18 | 14 | DN8 |
| 63 mm (0-1 MPa) | 64 | 62 | 32 | 49 | 18 | 14 | DN8 |
| 63 mm (0-1.6 MPa) | 64 | 62 | 32 | 49 | 18 | 14 | DN8 |
| 63 mm (0-2.5 MPa) | 64 | 62 | 32 | 49 | 18 | 14 | DN8 |
| 100 mm (0-0.1 MPa) | 101 | 99 | 40 | 69 | 23 | 22 | DN15 |
| 100 mm (0-0.6 MPa) | 101 | 99 | 40 | 69 | 23 | 22 | DN15 |
| 100 mm (0-1 MPa) | 101 | 99 | 40 | 69 | 23 | 22 | DN15 |
| 100 mm (0-1.6 MPa) | 101 | 99 | 40 | 69 | 23 | 22 | DN15 |
| 100 mm (0-2.5 MPa) | 101 | 99 | 40 | 69 | 23 | 22 | DN15 |
Croquis des dimensions des manomètres axiaux techniques généraux DNOVA MO-411-A1.5, plastique, classe de précision - 1.5
Matériaux des manomètres axiaux techniques généraux DNOVA MO-411-A1.5, plastique, classe de précision - 1.5
| Désignation | Matériau |
| Boîtier matériau | plastique ABS |
| matériau de l'élément de sensage | alliage de cuivre |
