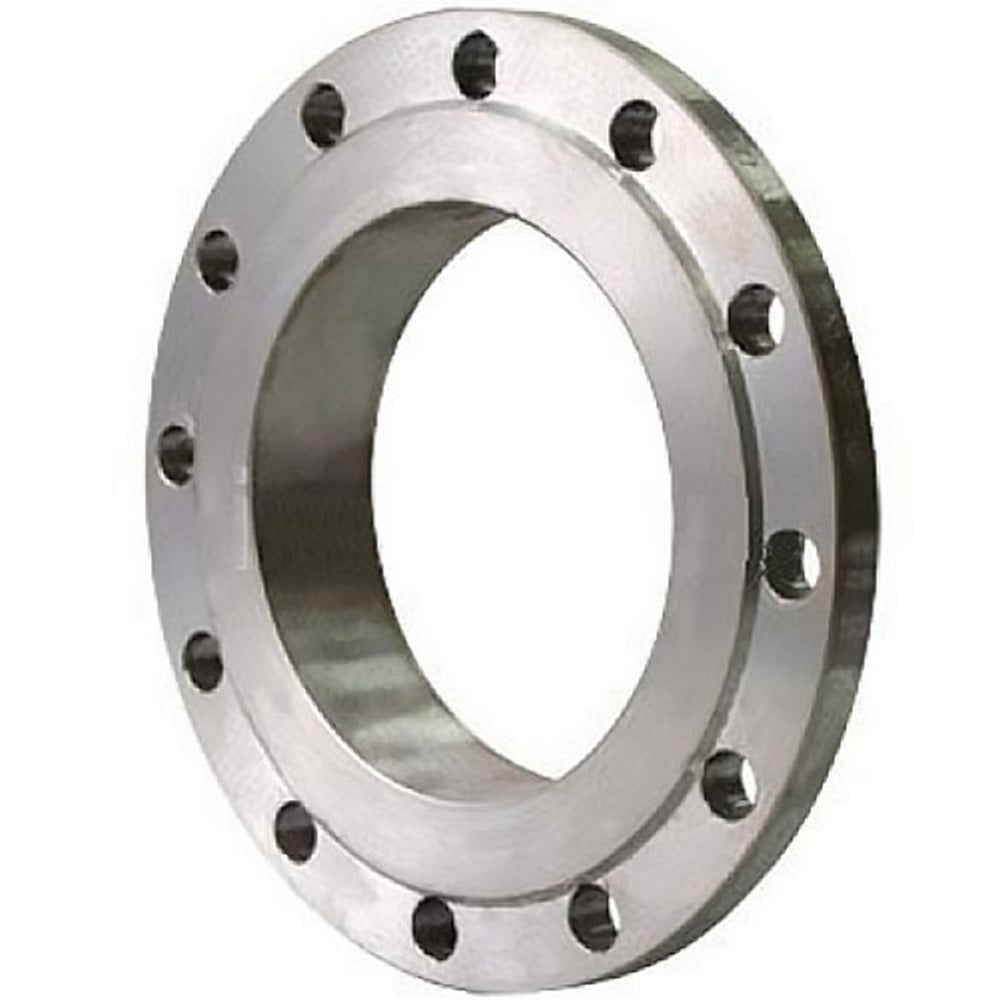

Bride plate DNOVA PN16 matériau du corps - acier inoxydable AISI 316

$4.79 USD
$4.79 USD
Promotion Épuisé
Taxes incluses. Frais d'expédition calculés à l'étape de paiement.
Afficher tous les détails

Les brides sont utilisées dans diverses industries pour assurer des connexions solides et étanches entre les différents éléments d'un système.

Dimensions globales et montage des brides DNOVA PN16 matériau du corps - acier inoxydable AISI 316

bride schéma DNOVA PN16 matériau du corps - acier inoxydable AISI 316

DN dB b c1 D D1 d n h Poids
15 19 14 2 95 65 14 4 2 0,61
20 26 16 2 105 75 14 4 2 0,86
25 33 16 3 115 85 14 4 2 1,17
32 39 18 3 140 100 18 4 2 1,58
40 46 18 3 150 110 18 4 3 1,96
50 59 20 3 165 125 18 4 3 2,58
65 78 20 4 185 145 18 4 3 3,42
80 91 20 4 200 160 18 8 3 3,71
100 110 22 4 220 180 18 8 3 4,73
125 135 22 4 250 210 18 8 3 6,38
150 161 24 4 285 240 22 8 3 8,2
200 222 24 4 340 295 22 12 3 10,2
250 273 29 6 405 355 26 12 3 14,5
300 325 32 6 460 410 26 12 4 17,8

Variante Total des variantes Quantité Prix Total des variantes
DN15 / 16 barD270-16586
DN15 / 16 barD270-16586
$4.79/pièce		 $0.00
$4.79/pièce $0.00
DN20 / 16 barD270-16587
DN20 / 16 barD270-16587
$5.89/pièce		 $0.00
$5.89/pièce $0.00
DN25 / 16 barD270-16588
DN25 / 16 barD270-16588
$6.48/pièce		 $0.00
$6.48/pièce $0.00
DN32 / 16 barD270-16589
DN32 / 16 barD270-16589
$10.68/pièce		 $0.00
$10.68/pièce $0.00
DN40 / 16 barD270-16590
DN40 / 16 barD270-16590
$12.03/pièce		 $0.00
$12.03/pièce $0.00
DN50 / 16 barD270-16591
DN50 / 16 barD270-16591
$14.58/pièce		 $0.00
$14.58/pièce $0.00
DN65 / 16 barD270-16592
DN65 / 16 barD270-16592
$18.14/pièce		 $0.00
$18.14/pièce $0.00
DN80 / 16 barD270-16593
DN80 / 16 barD270-16593
$20.51/pièce		 $0.00
$20.51/pièce $0.00
DN100 / 16 barD270-16594
DN100 / 16 barD270-16594
$26.78/pièce		 $0.00
$26.78/pièce $0.00
DN125 / 16 barD270-16595
DN125 / 16 barD270-16595
$33.22/pièce		 $0.00
$33.22/pièce $0.00
DN200 / 16 barD270-16596
DN200 / 16 barD270-16596
$60.35/pièce		 $0.00
$60.35/pièce $0.00
DN250 / 16 barD270-16597
DN250 / 16 barD270-16597
$93.77/pièce		 $0.00
$93.77/pièce $0.00
DN300 / 16 barD270-16598
DN300 / 16 barD270-16598
$125.83/pièce		 $0.00
$125.83/pièce $0.00
